对于刚接触机械设计的人员来说，对于CATIA是不怎么熟练的，一般也都是从零件开始学起，那么怎么快速进入到零件设计页面呢？这里给大家推荐三种方法。工具/原料more电脑CATIA V5打开后的默认页面1/1分步阅读

打开CATIA的默认页面是产品端的装配模式，显然还不能立即进入到零件设计。

一、通过Start方式1/2

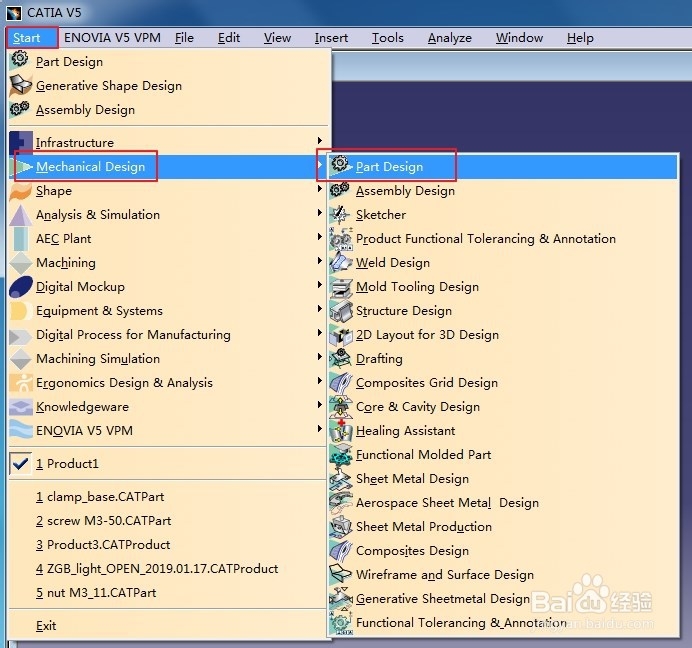

点击左上角导航栏中的“Start”，接着选择机械设计“Mechanical Design”中的“Part Design”。

2/2

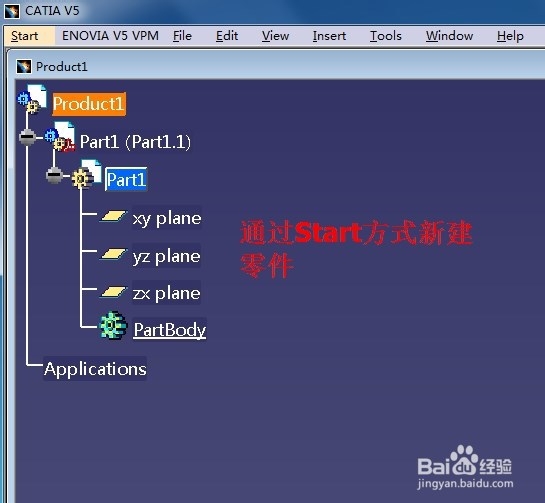

这样就可以进入到零件设计了，不过该零件是建立在产品下的，通过另存为方式可以保存为零件格式。

二、通过File方式1/3

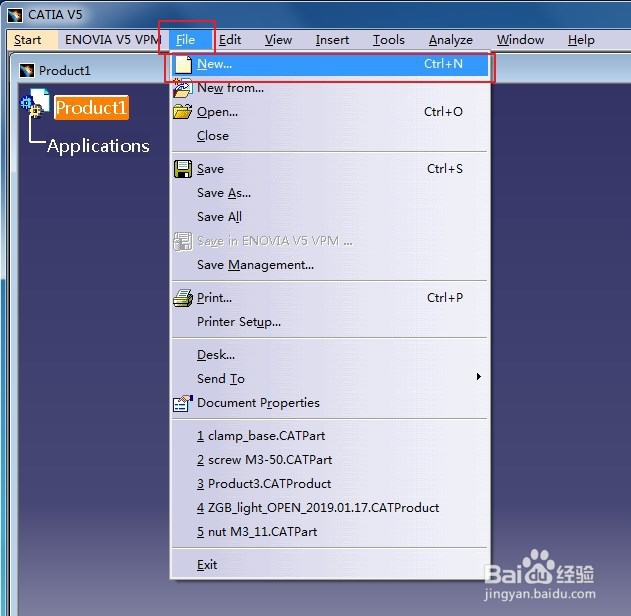

点击导航栏中的“File”，再选择“New”。

2/3

随后弹出“New”对话框，在列表类型里面下拉选择“Part”，点击“OK”即可。

3/3

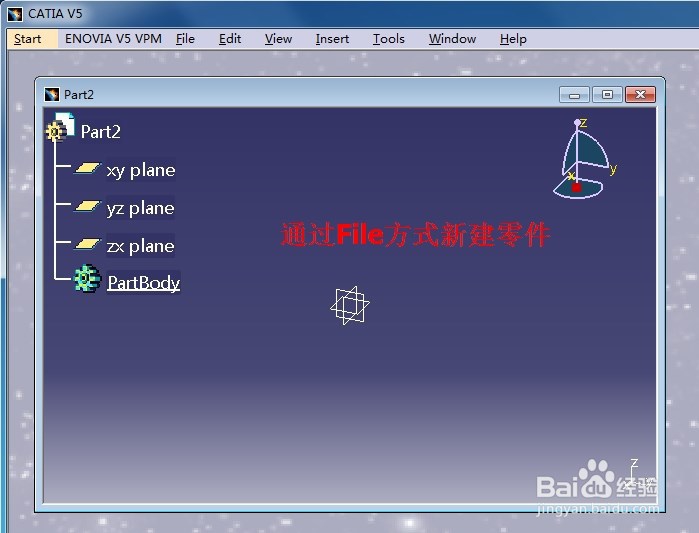

下图展示了通过“File”模式进入到零件设计的页面，为单纯的零件设计，可直接选择参考面进行画图。

三、通过快捷按钮1/2

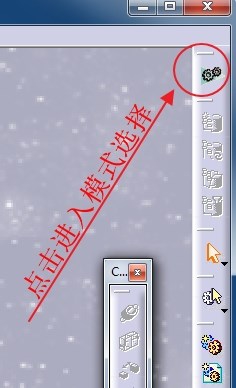

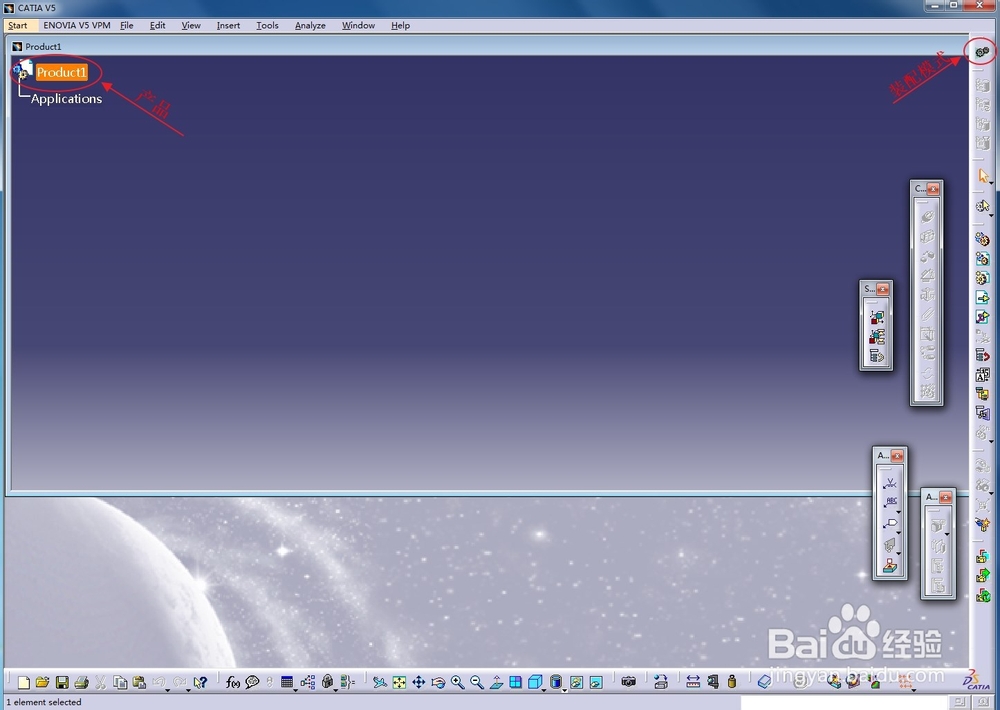

通过点击左上角的模式选择按钮可快速选择需要的设计类型。

2/2

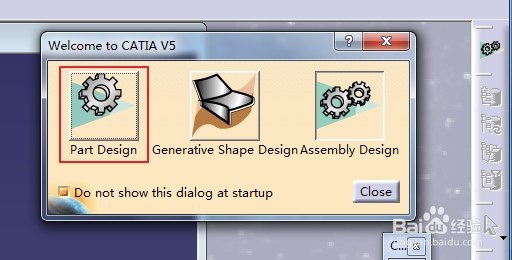

随后点击“Part Design”即可，该方法需要提前设置类型才可选择。

注意事项

三种方法都可以进行零件设计，主要看个人习惯。

需要多加练习就能熟练掌握方法了
