订阅UG如何使用GC工具箱做齿轮并啮合
来源：网络收集 点击： 时间：2024-06-08【导读】：
在UG软件里面，有个GC工具箱能帮你快速创建齿轮模型，你只需要输入齿轮的相关参数就能完成齿轮的创建。今天就来教大家如何用GC工具箱做齿轮工具/原料moreUGgc工具箱方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
齿轮啮合方法1/4
3/4
4/4
创建一个渐开线圆柱主动齿轮
齿轮建模工具栏上单击“圆柱齿轮建模，或选择圆柱齿轮 从菜单建模，显示渐开线圆柱齿轮建模对话框。

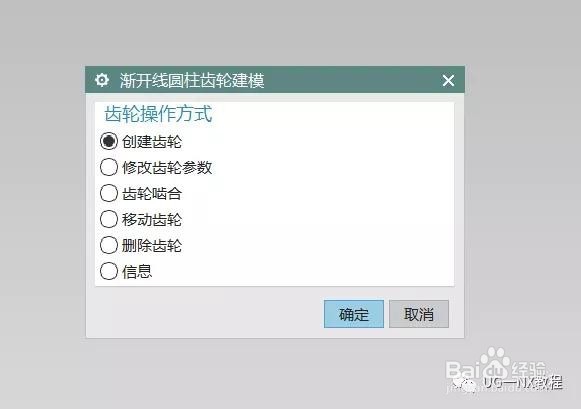

渐开线圆柱齿轮建模对话框，选择“创建齿轮作为齿轮建模操作的类型，然后选择“确定”，显示渐开线圆柱齿轮类型“对话框。

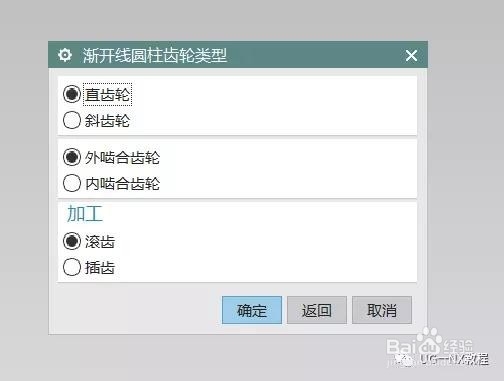

2/5在渐开线圆柱齿轮类型对话框中选择：直齿轮、外啮合齿、滚齿加工，然后单击“确定”，显示渐开线圆柱齿轮参数对话框。

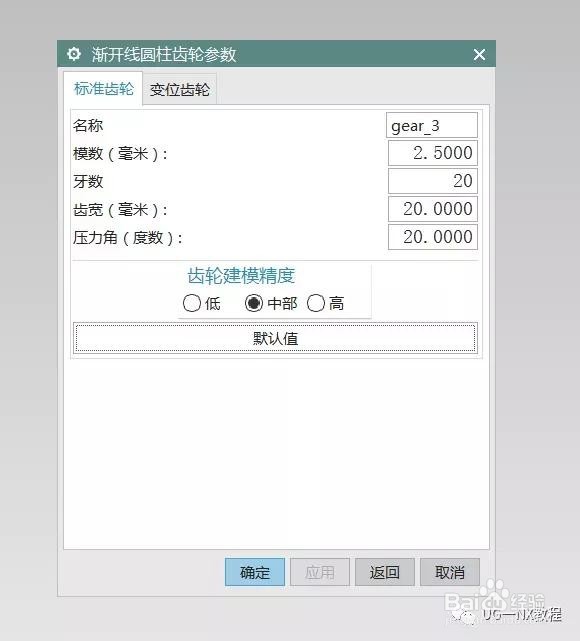

3/5选择标准齿轮标签，单击默认值添加参数值。

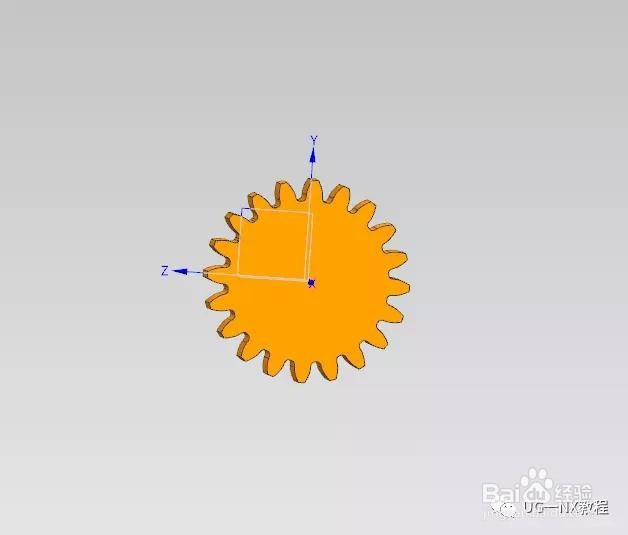

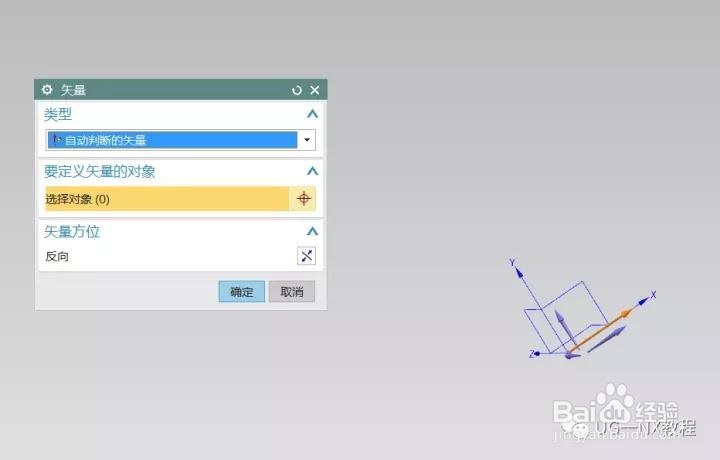

4/5点击确定，输入矢量，就能得到这么一个齿轮

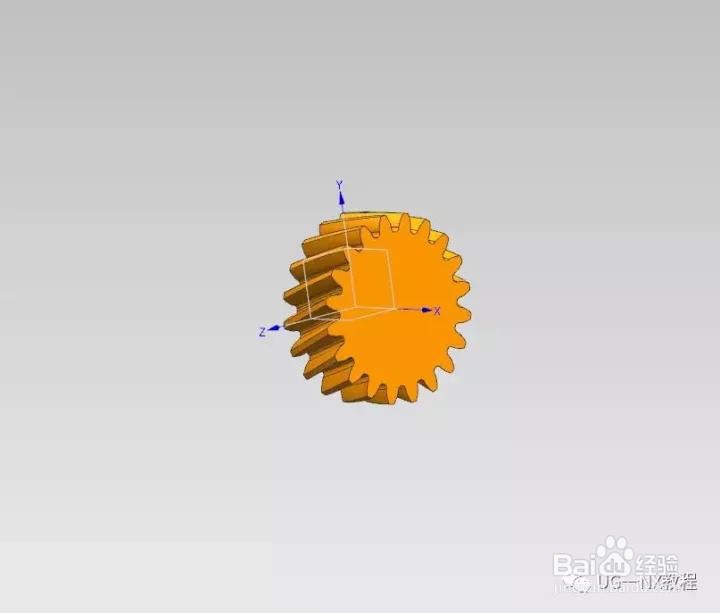

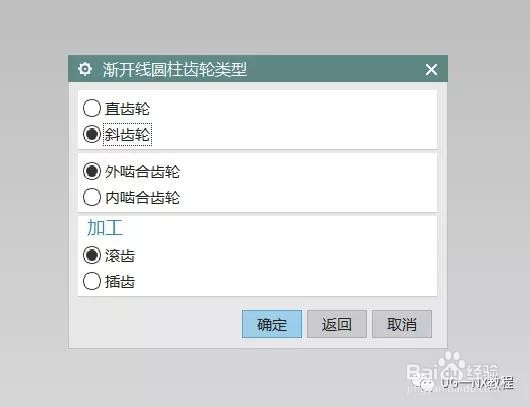

5/5如果点击的是斜齿轮，输入默认参数值，则会生成这么一个斜齿轮
齿轮啮合方法1/4另外，工具箱里还有齿轮啮合功能
直齿圆柱齿轮的啮合条件：两齿轮的模数必须相等，两齿轮分度圆上的齿形角必须相等（压力角）。
斜齿圆柱齿轮的啮合条件：两齿轮法面模数相等，齿形角相等，螺旋角相等且螺旋方向相反。

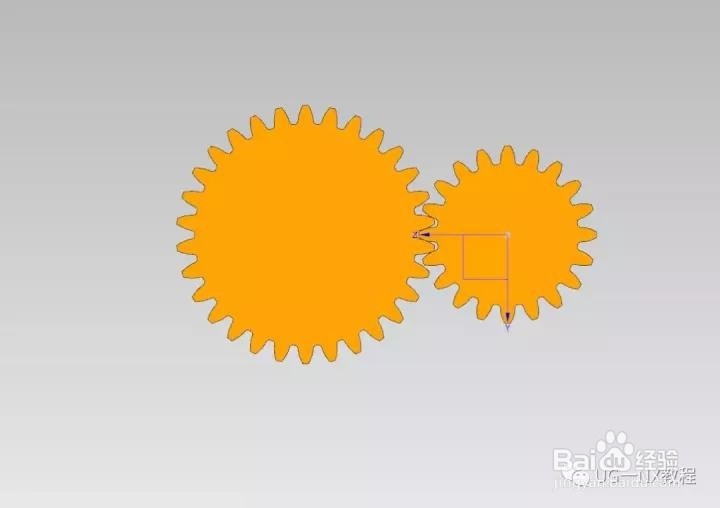

2/4接下来我们进行齿轮啮合，首先点击GC工具箱—柱齿轮—齿轮啮合。

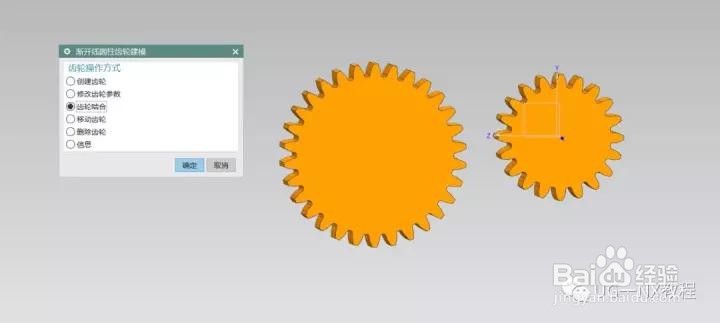

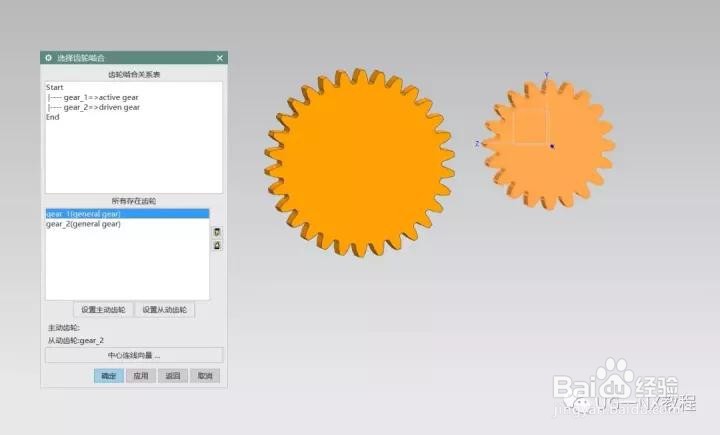

3/4选择我们之前做的两个齿轮，设置主从动齿轮，记得点击中心连线向量，主动轮选择端面法向，从动轮选啮合的安装方向
4/4就是这么简单，你学会了吗？关注我吾思ug，每天都能收获UG知识
