SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何将三维图输出CAD呢？品牌型号：solidworks 2013系统版本：win10 电脑方法/步骤1/5分步阅读

第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2/5

第二步，利用草图工具-矩形，绘制一个长*宽=100*80mm的矩形，然后拉伸50mm;

3/5

第三步，利用抽壳工具，将长方体进行抽壳，保存零件；

4/5

第四步，点击工具栏中的“从零件/装配图到工程图”，进入图纸格式/大小对话框，选A4图纸，有预览视图；

5/5

第五步，点击左上角的标准三视图，可以生产标准的三视图，也可以点击右上角的任意视角图；

总结1/1

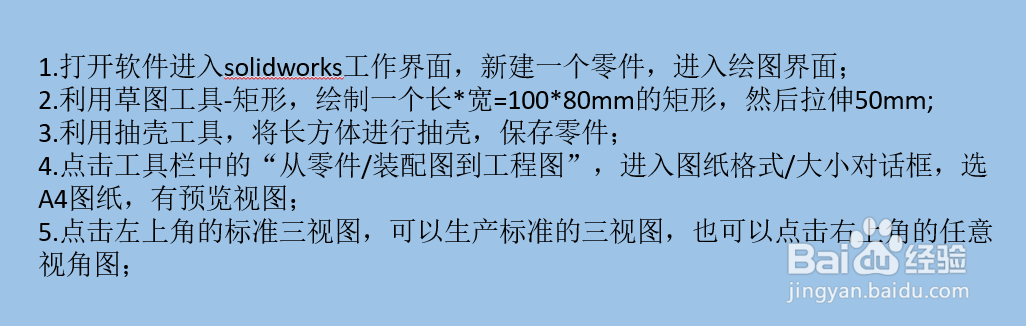

1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-矩形，绘制一个长*宽=100*80mm的矩形，然后拉伸50mm;

3.利用抽壳工具，将长方体进行抽壳，保存零件；

4.点击工具栏中的“从零件/装配图到工程图”，进入图纸格式/大小对话框，选A4图纸，有预览视图；

5.点击左上角的标准三视图，可以生产标准的三视图，也可以点击右上角的任意视角图；

注意事项

以上是SolidWorks中三维图输出CAD的方法，对你有所帮助60
