CAD绘图软件具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。它的多文档设计环境，让非计算机专业人员也能很快地学会使用。在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。工具/原料morePC机方法/步骤1/6分步阅读

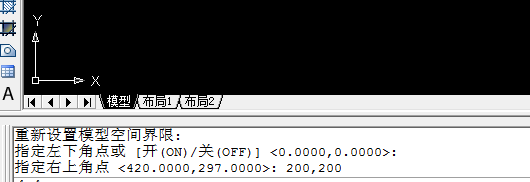

选择“文件”菜单中的“新建”命令，打开“AutoCAD2”窗口。在“格式”区域单击“图形界限”选项卡，按试题要求设置画布的宽度为200，长度为200，单击“完成”按钮。

2/6

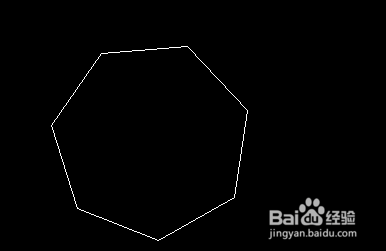

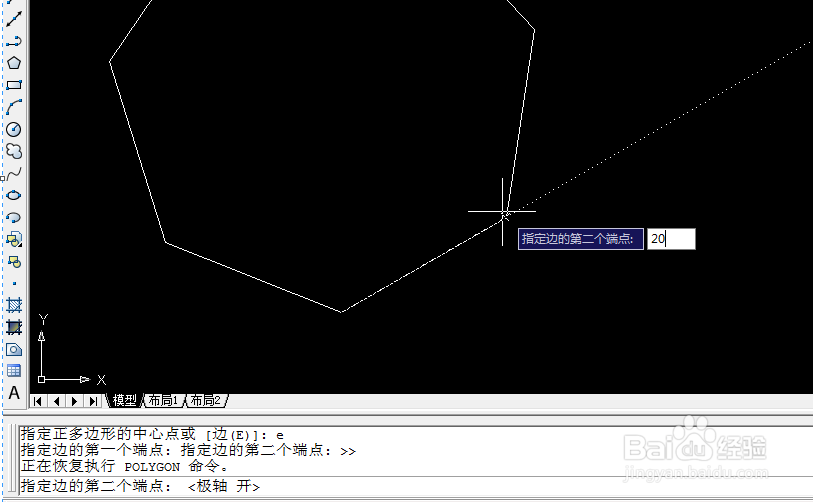

单击“绘图”工具栏中的“正多边形”按钮，在命令行中输入“7”单位，回车确定，继续输入“E”，回车确定，指定边长命令，在制图区单击指定边的第一端点，在命令行中输入“20”，回车确定绘制出正七边形

3/6

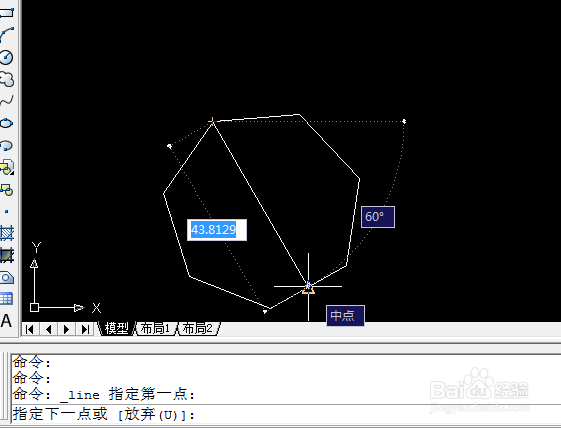

单击“绘图”工具栏中的“直线”按钮，捕捉多边形端点，绘制多边形对角线

4/6

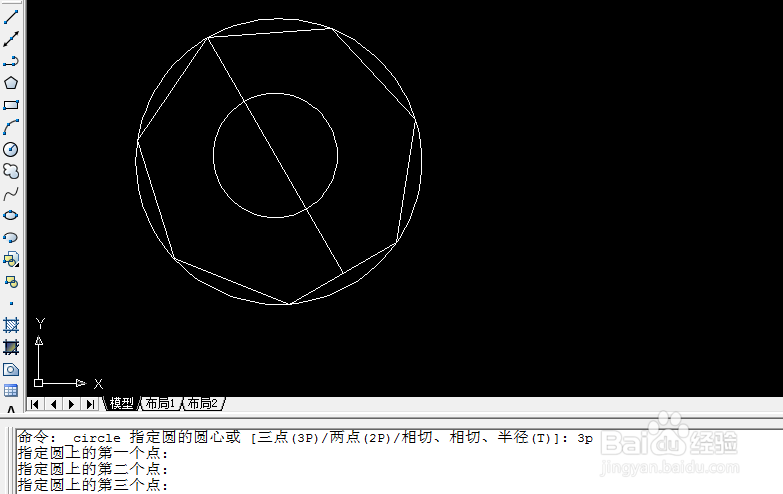

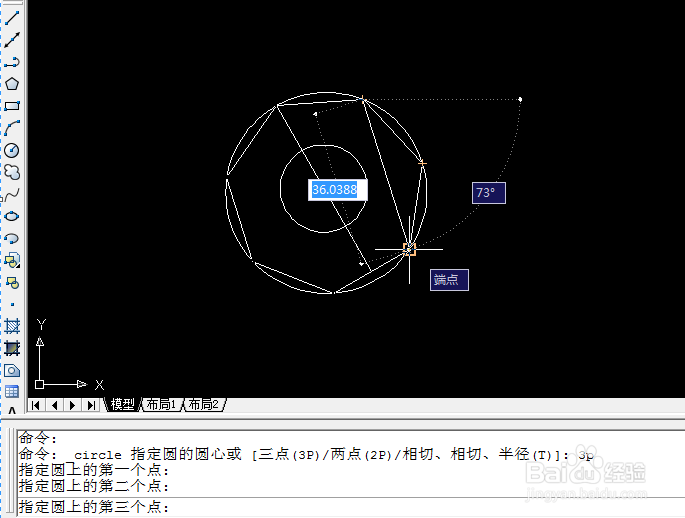

单击“绘图”工具栏中的“圆”按钮，捕捉多边形对角线的中点为圆心点，在命令行中输入“10”，回车确定绘制出一个圆，重复执行“圆”命令，捕捉多边形对角线的交点为圆心点，捕捉多边形任意边的端点为圆半径再绘制一个圆。

5/6

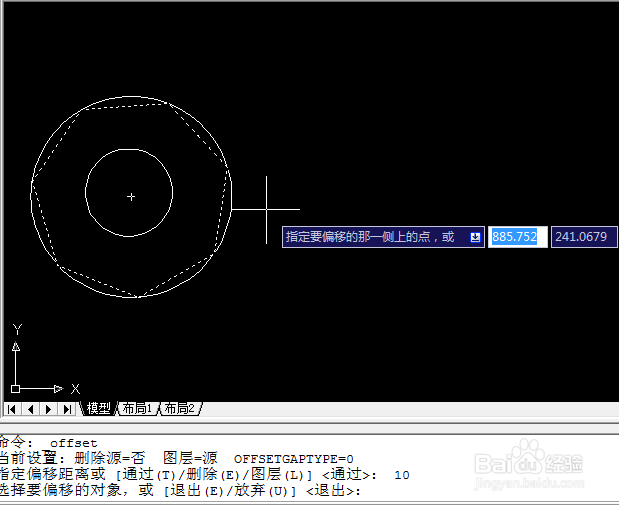

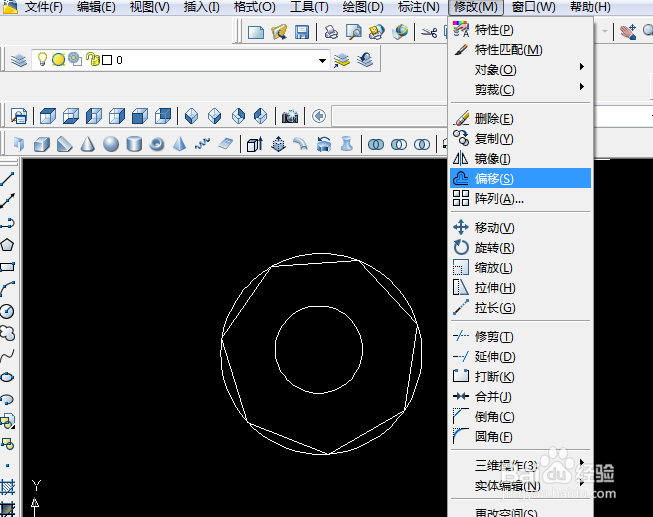

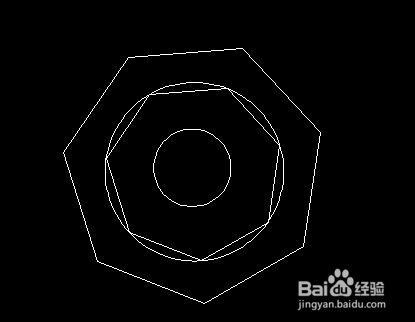

单击“修改”工具栏中“偏移”命令，在命令行中输入“10”，回车确定，然后选中正七边形，在正七边形的外侧单击鼠标，完成偏移

6/6

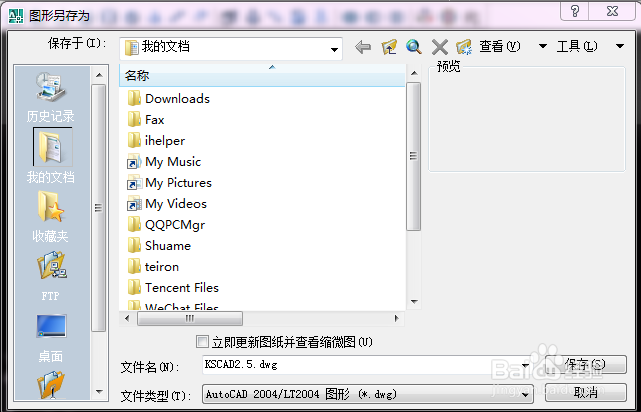

选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。设置文件名为“KSCAD2.5.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。

注意事项

对象捕捉要打开
