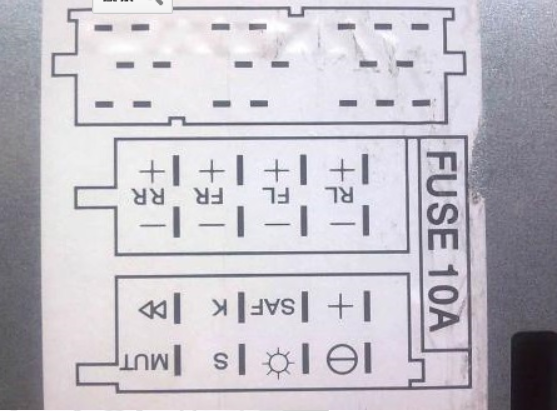

阿尔派车用CD的接线图解如下：

对以上图示的连接方法，注解如下：

1、ILL CD背光，连接+ 12V照明

2、ACC CD播放器开关，连接+ 12V开机

3、B +电源输入正，GND电源输入负

4、RR +代表右后角正面，RR-，代表右后角负

5、RF +代表右前角正，RF-，代表右前角负

6、LF +代表前左喇叭正，LF-代表前左喇叭负

7、LR +代表后左喇叭正极，LR-，代表左后角负

扩展资料：

阿尔派车用CD机的保养方法

1、高温和潮湿会直接损害激光头的使用寿命，所以在骄阳肆虐时，为了避免太阳光的直射，最好使用遮阳板抵挡一下烈日。2、由于夏季空气潮湿，很容易造成CD盘上结雾，潮湿的CD盘如果直接进入主机会令激光头读取速度跟不上，同时电器元件受潮，严重了还会造成激光头损伤。潮湿和高温是电子组件和激光头老化的主要元凶。3、在车经过阳光暴晒后不宜马上将音响的音量调大，因为电子系统的工作状况是会随温度而发生变化的，立即调大音量不仅会损伤喇叭等电器，而且还会影响主机的使用寿命。

参考资料来源：阿尔派汽车-技术研发-Digital Media使用说明
