车牌识别一体机: 主要用于社区出入口管理,具有快速打开、安全、方便等特点，是车辆高频率出入通道的理想管理疏导设备。广泛应用于机场、小区、停车场、等车辆管理场所。工具/原料more电脑车牌识别一体机、道闸、地感线圈、LED补光灯方法/步骤1/1分步阅读

一体机安装定位

1.定位：先定位现场车牌摆正的位置，再确定一体机立柱的位置，一体机尽量安装正对着车牌，这样可以保证车牌成像，进而保证识别率；

2.一体机安装在道闸前；

3.一体机距离虚拟线圈L1保持在3~6米；

4.一体机距离触发地感L2保持在3~4米；

5.一体机离地面高度：

a)对于小区商场等以小车为主的现场，一体机离地面高1.4-1.5米；

b)对于物流等以大货车为主的现场，一体机离地面高1.6-1.7米；

6.一体机俯角尽量推荐在10~40°之间；

附：一体机安装高度和对应有效识别距离的典型配比：

参考序号 有效识别距离D（米） 推荐安装高度H（米） 对应俯角C（度）

1 3 1.4 约20

2 4 1.5 约20

3 5 1.6 约20

4 6 1.7 约20

7.对于车辆上坡进入一体机视频画面的场景，安装方式和平路一样；

对于车辆下坡进入一体机视频画面的场景，一体机尽量装低，离地面1.4米高；

车牌成像调试1/6

要点1：推荐触发时车牌像素值在140~160区间；

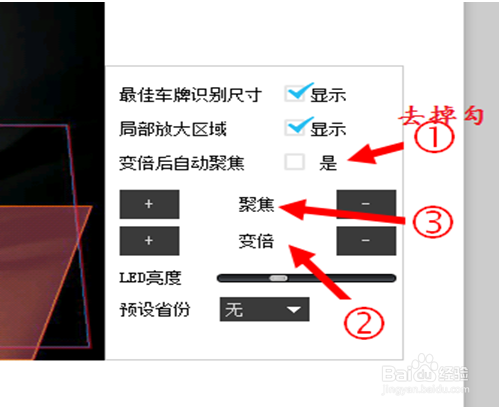

1.调试时可以参考: IE页面=安装引导，确保车牌触发时比蓝色虚拟车牌稍大即可，具体调试方式如下图：先去勾，再变倍，最后聚焦；

2/6

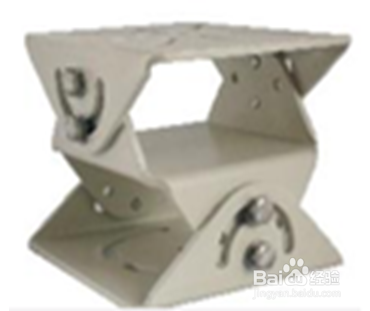

要点2：触发时尽量确保车牌水平，推荐安装三维万向节，如下图：

3/6

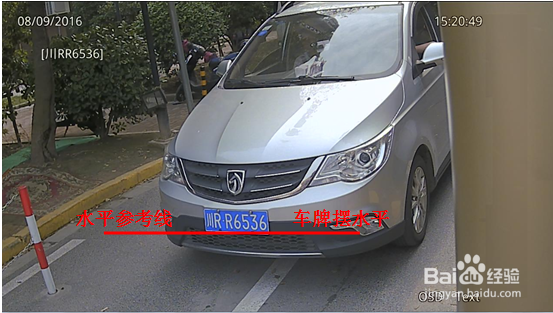

通过三维万向节把一体机画面上的车牌摆水平，摆水平后的效果参考如下：

4/6

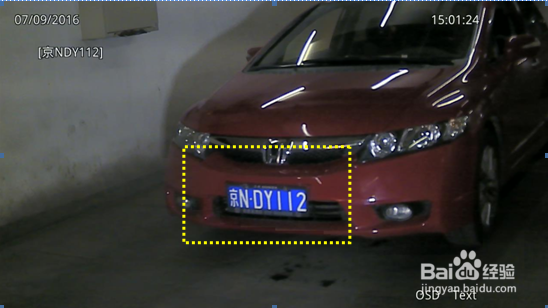

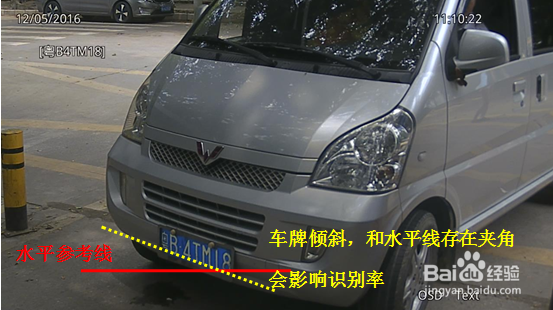

错误的安装如下图，车牌倾斜，会影响识别率：

5/6

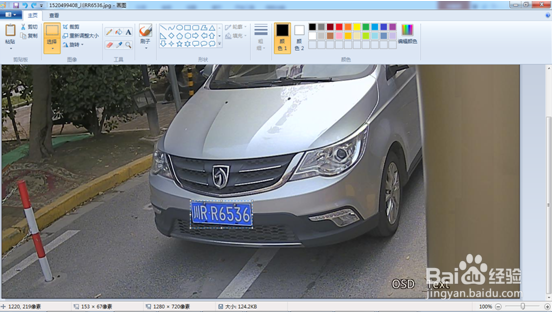

附：测量触发时车牌像素值的方法：下载IE的历史记录图片，用windows自带的“画图”工具软件打开图片，选中图片中的车牌，状态栏将会显示车牌的像素值大小，如下图：

6/6

如上图显示：

整张图片是1280X720像素，车牌是153像素，位于推荐的140-160像素区间；

虚拟线圈的绘制1/2

说明：虚拟线圈，即电子线圈，当车牌进入虚拟线圈时就会触发，输出车牌识别结果。

要点1：确保虚拟线圈整体位于画面的下半部分，支持不规则四边形；

要点2：绘制步骤：“IE登陆”=“安装引导”界面，

，点击左图中的“小车”图标，绘制完点击右边的“保存”按钮；

绘制原则：“下三分之一”原则：

虚拟线圈的上线在视频高度的下三分之一处，下线可以拉倒视频画面的底部，

左右宽度确保所有来车车牌都能触碰到虚拟线圈即可；

2/2

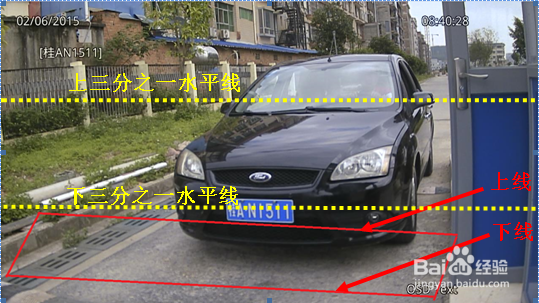

如上图：黄色虚拟线把画面高三等分，虚拟线圈的上线就绘制在下三分之一水平线附近，虚拟线圈的下线绘制在画面底部附近；

识别区域的绘制1/2

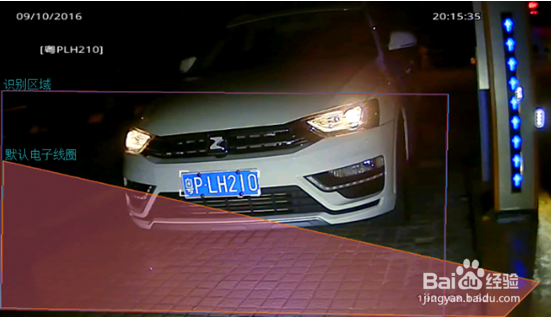

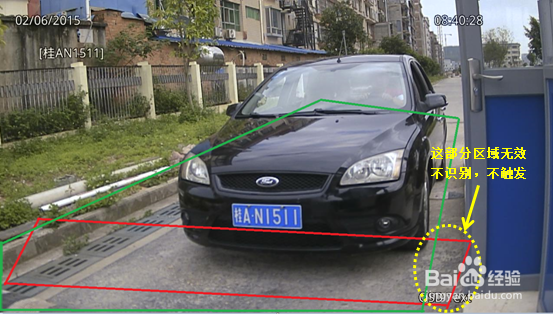

说明：车牌进入识别区域才开始识别，区域外的车牌不识别，使用识别区域的功能可以屏蔽场景中无效区域的干扰（例如路面过往的车辆等等），提高识别率；

要点1：所有场景都必须绘制识别区域！！！

2/2

要点2：把车牌在画面上的有效运动范围都包括进来即可，支持不规则多边形；

绘制步骤：“IE登陆”=“安装引导”界面，

，点击左图中的“六边形”图标，绘制完点击右边的“保存”按钮；

附：鼠标双击识别区域某条边，就会多一个顶点，支持不规则多边形；

注意：和识别区域重叠的虚拟线圈部分才是有效的。

外置补光灯的安装指导1/4

说明：推荐在所有的现场都安装外置补光灯；

要点1：硬件参数要求：白色停车场专用LED补光灯，20~30W，聚光角度15~45°；

2/4

要点2：安装要求：优先推荐安装在触发区域之前的1~2米处，或者安装在固定一体机的立柱上，和一体机保持0.5-0.7米距离；

要点3：角度要求：外置补光灯的亮斑打在触发区域的车牌处即可；

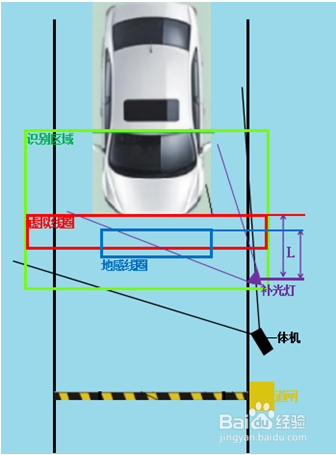

附：外置补光灯安装在触发区域之前的1~2米处，如下图中的L在1-2米之间即可：

3/4

或者安装在同一根立柱上，如图，补光灯和一体机距离H在0.5-0.7米之间

4/4

最终识别效果如下图：

内置补光灯的设置1/3

说明：在安装了外置补光灯的情况下，把一体机内置补光灯亮度调至最低；

要点：出厂默认时3等级，“IE登陆”=“安装引导”界面，把内置灯亮度调至最低；

内置灯滑动块移至最左边

附：，如图，把滑动块移至最左边。

2/3

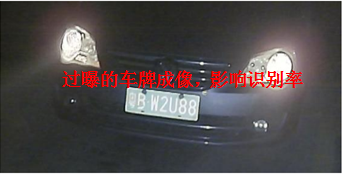

若内置灯亮度等级过高，车牌容易过曝，如下图：

3/3

最终识别效果如下图：
