船体在建造过程中经常利用胎架图和二次划线图进行曲面板架的定位和加工成型，这是一种生产辅助工具。那么利用Tribon软件如何生成胎架图和二次划线图呢?以下对此做一个简单介绍。工具/原料moreTribon软件方法/步骤1 胎架图1/6分步阅读

打开Curved Hull，在二次开发OTS工具栏中选择”胎言惹架图“

2/6

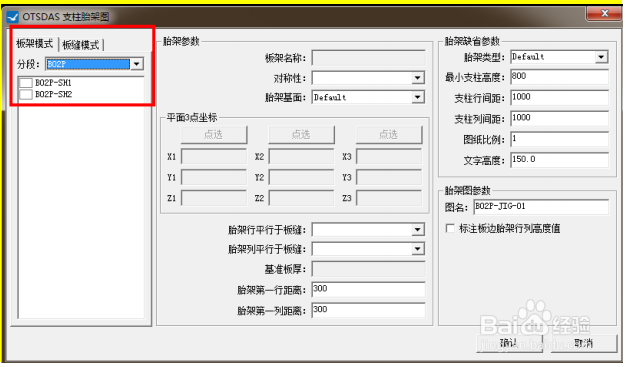

在弹出的菜单中选择分段，并勾选板架，其他选项按照默认选项并按确认。

3/6

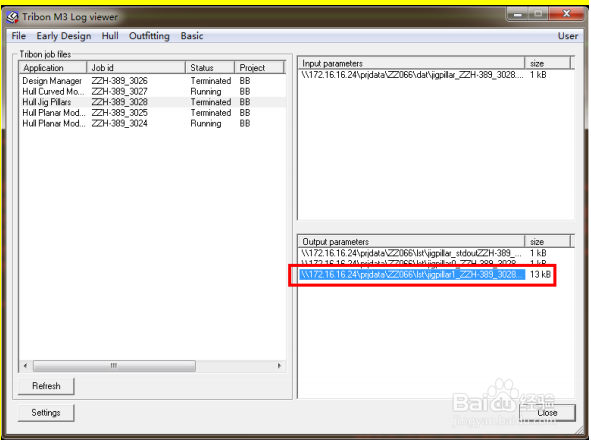

打开Log viewer 中第3个文件。

4/6

图中所示的内容为胎架支柱总数，将数据填入相应的位置。

5/6

图中所示的内容为：1.肋位面与胎架基准面之间的夹角；2.水位面与胎架基准面之间的夹角。将数据填入相应的位置。

6/6

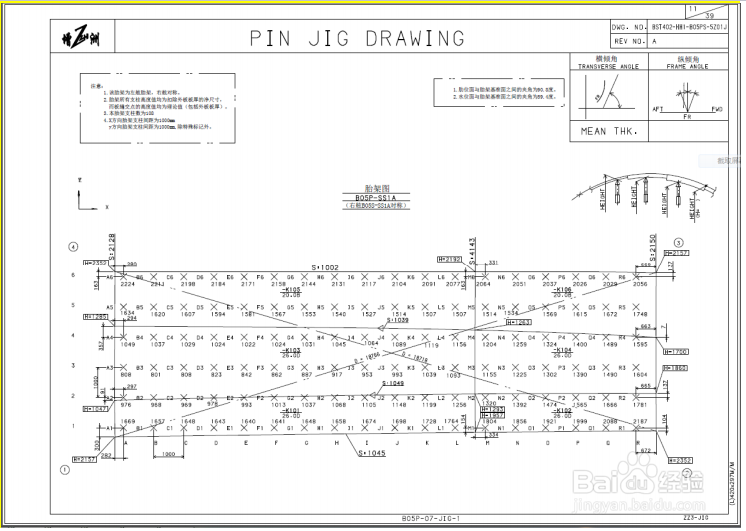

整理图面，并将图纸另存炼爬到图纸库泪哄彩Hull Drawings 下。完整图面如下。

方法/步骤2 二次划线图1/3

调出曲面板架，在二次开发OTS工具栏中选择“二次划线图”

2/3

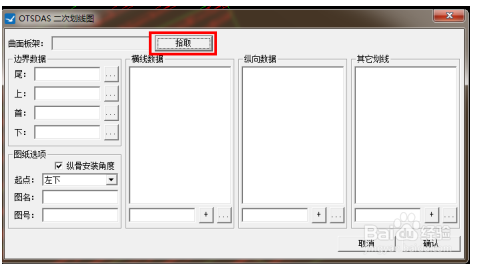

在弹出的对话框中，点击拾取按钮，选择曲面，按确认，等待图纸生成。

3/3

在出现的图中按比例缩放后，更换图框，整理图面即可。

注意事项

Tribon软件中运用了二次开发工具OTSDAR.若没有安装此工具，需要用其他方法解决，比如手动量尺寸定位。
