订阅怎样用SolidWorks以当前模型视图制作工程图
来源：网络收集 点击： 时间：2024-06-17【导读】：
在用SolidWorks制作工程图时，除了制作标准的三视图外，还可以以已打开模型的当前视图制作工程图，这里和大家分享一下以当前模型视图制作工程图的方法。工具/原料more硬件：电脑软件：SolidWorks 2013方法一：1/4分步阅读
2/4
3/4
4/4
方法二：1/3
2/3
3/3
软件
打开要生成工程图的零件或装配体，根据需要调整到合适的视图，如下图所示：
2/4依次点击“文件”——“从零件制作工程图”（如果打开的是装配体，则依次点击“文件”——“从装配体制作工程图”），如下图所示：

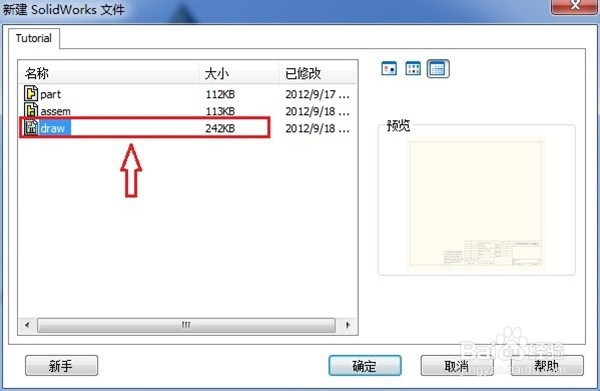

3/4在上一步操作后弹出的“新建SolidWorks文件”对话框中选择一个工程图模板，然后点击确定，如下图所示：

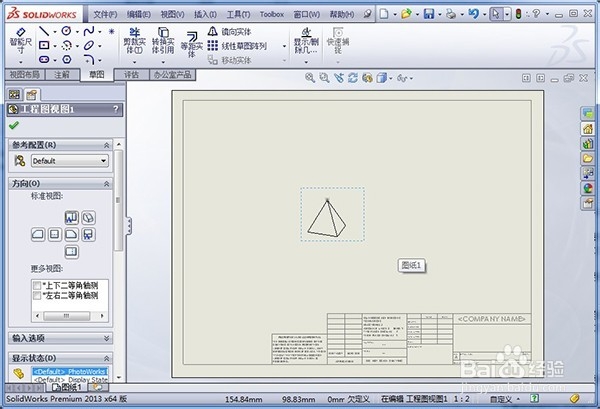

4/4在工程图界面的“视图调色板”中找到“当前”，鼠标左键将之拖动到图纸区域，即完成以模型当前视图制作工程图，如下图所示：

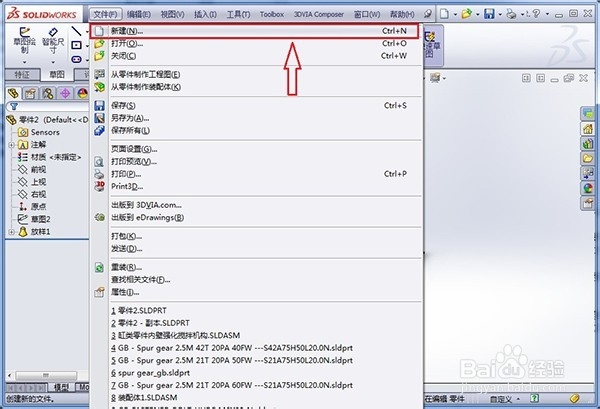

方法二：1/3新建一个工程图，如下图所示：

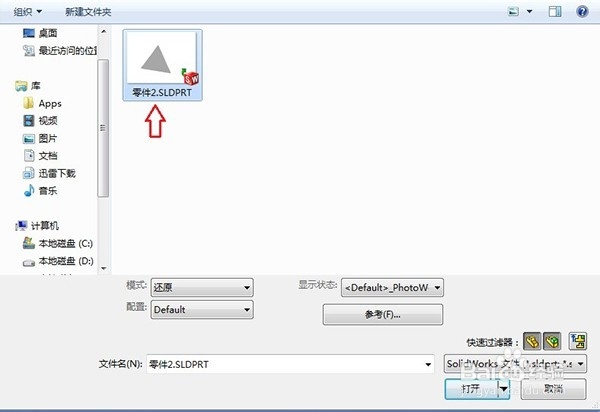

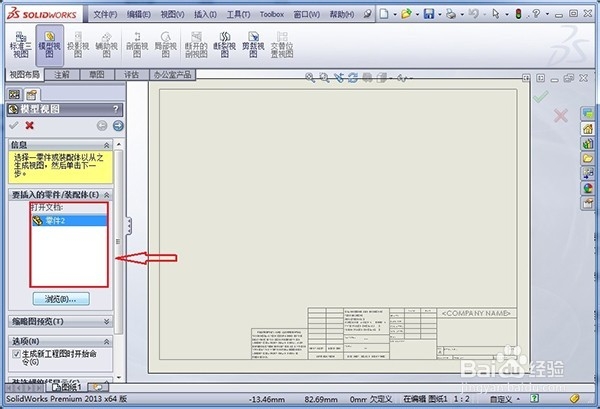

2/3在模型视图中打开当前在零件（装配）环境中已打开的零件（装配体），如下图所示：

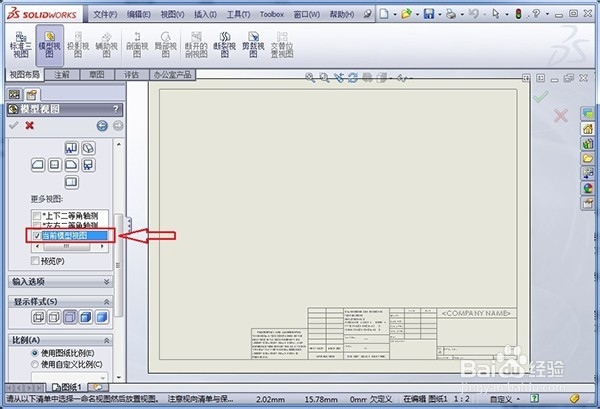

3/3在“更多视图”中勾选“当前模型视图”，然后在图纸区域单击左键，即完成以模型当前视图制作工程图，如下图所示：
