solidworks如何测量模型的大小？下面大家跟着小编一起来看看吧，希望对大家有所帮助。品牌型号：联想拯救者Y700系统版本：Windows7软件版本：solidworks2016方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

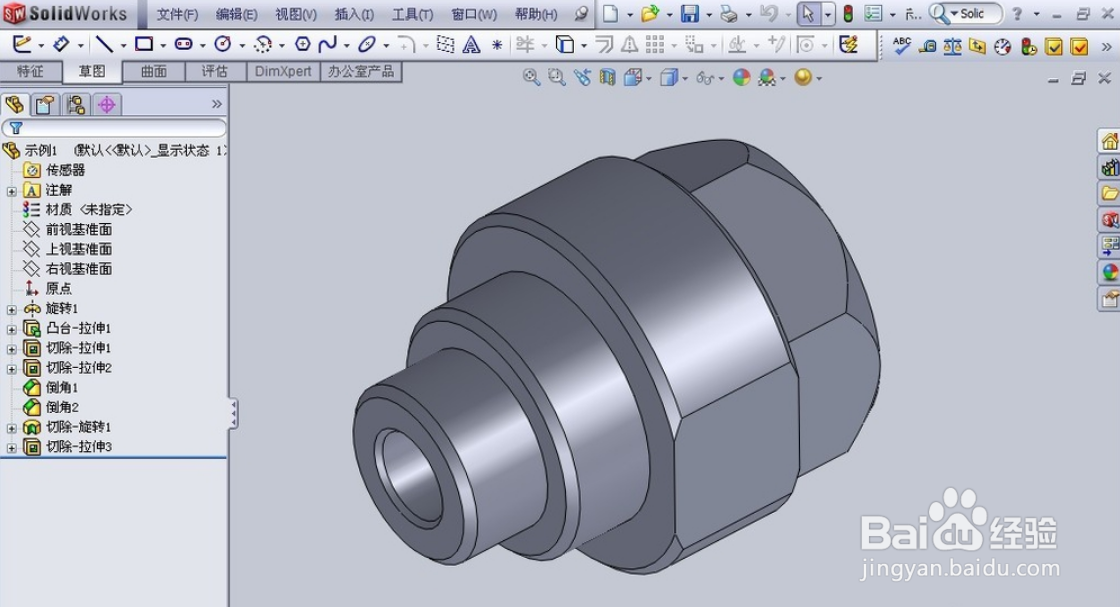

打开一个零件，如下图所示。

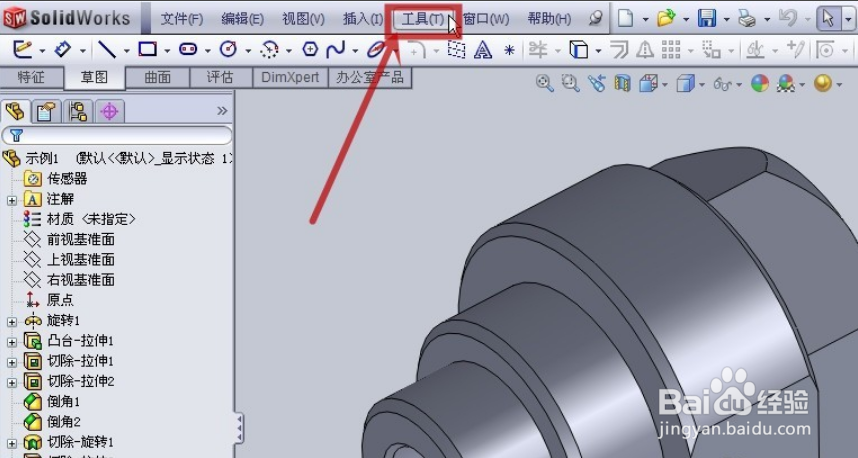

2/8用鼠标左键单击主界面顶端的“工具”选项（图中红框）。

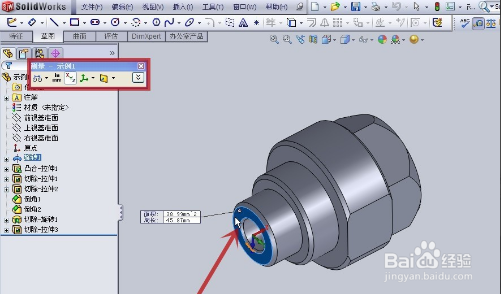

3/8则出现“测量”对话框（图中红框），再用鼠标左键单击要测量的起始面（图中红色箭头所指）。

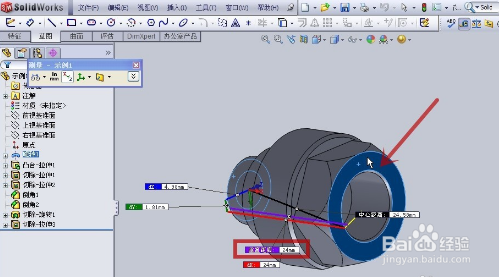

4/8旋转零件，再用鼠标左键单击要测量的终止面（图中红色箭头所指），得出两面间的距离（图中红框）为24mm。

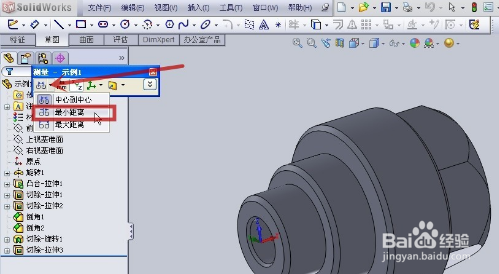

5/8除了测量平面或两点间的距离外，测量工具还可以测最小与最大距离，具体操作方法是用鼠标左键单击黑色下拉三角形（图中红色箭头所指），这里以选择“最小距离”（图中红框）为例。

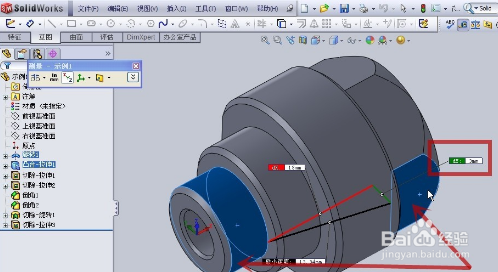

6/8再用鼠标左键单击要测量的两个面（图中红色箭头所指），可得到最小距离为3mm（图中红框）。

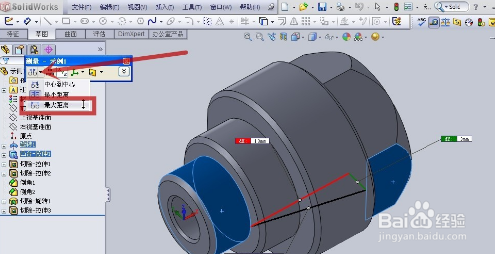

7/8若要看最大距离，则用鼠标左键单击黑色下拉三角形（图中红色箭头所指），选择“最大距离”（图中红框）。

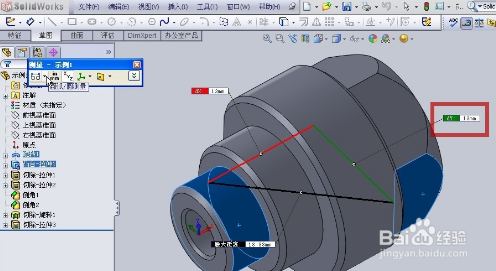

8/8则可见最大距离为13mm（图中红框）。
