在用SolidEdge制作工程图的时，当需要查看某一零件下隐藏的装配结构时，我们可以在工程图中把这个零件隐藏起来，这样被遮挡的装配结构就显示出来了。这里以一个简单的例子给大家分享一下怎样在SolidEdge工程图中隐藏某指定的零件。如下图所示是一个减速箱的工程图，我们 可以通过隐藏箱盖来查看其内部结构。工具/原料more硬件：电脑软件：Solid Edge ST5方法/步骤1/7分步阅读

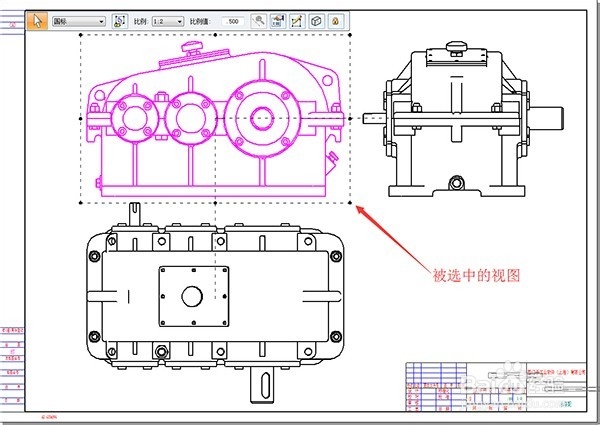

选中任意视图，选中后视图颜色改变，如下图所示：

2/7

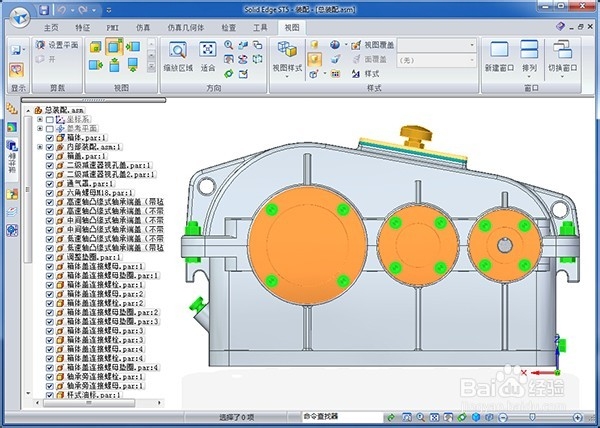

双击被选中的视图的轮廓，软件将打开与此工程图相关联的三维模型，如下图所示：

3/7

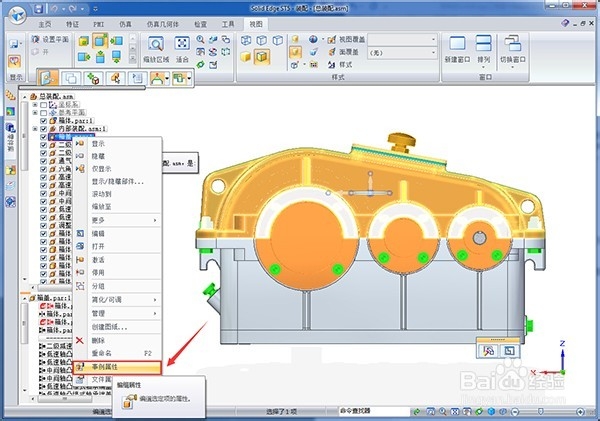

选中要在工程图中隐藏的零件（箱盖），在该零件的名称或模型上右键单击，在弹出的对话框中选择“实例属性”，如下图所示：

4/7

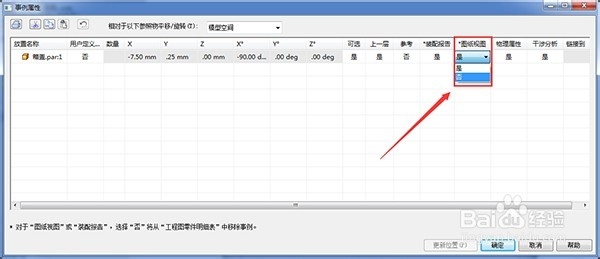

在弹出的“事例属性”对话框中把“图纸视图”下面的选项设置为“否”，确定后退出，如下图所示：

5/7

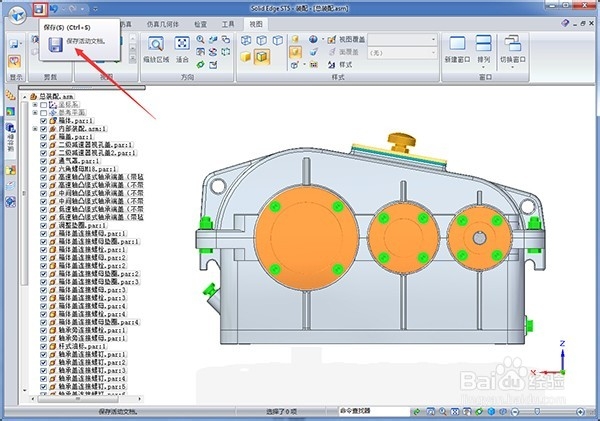

点击“保存”，然后退出模型环境，如下图所示：

6/7

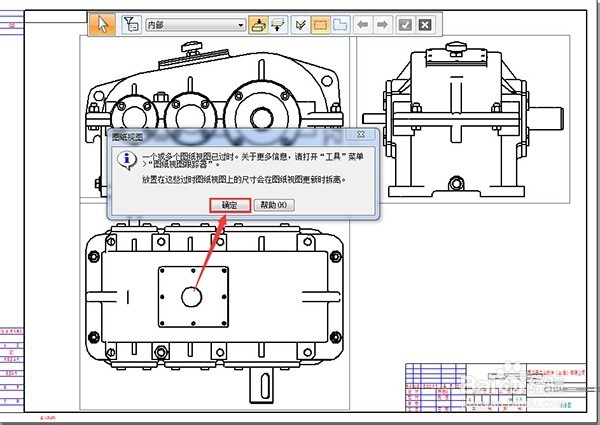

回到工程图，软件会提示图纸已过时（过时的图纸周围会显示黑色细线线框，意味着需要对视图进行更新），单击“确定”即可，如下图所示：

7/7

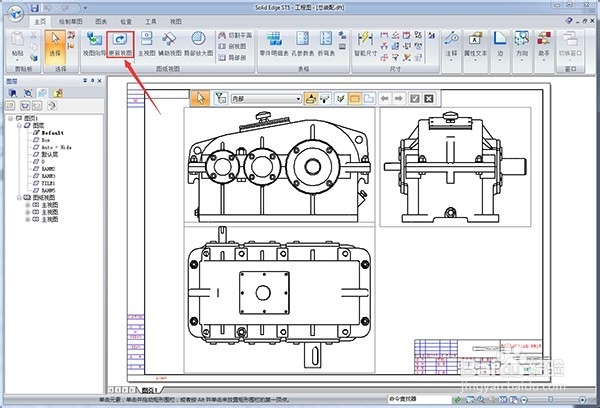

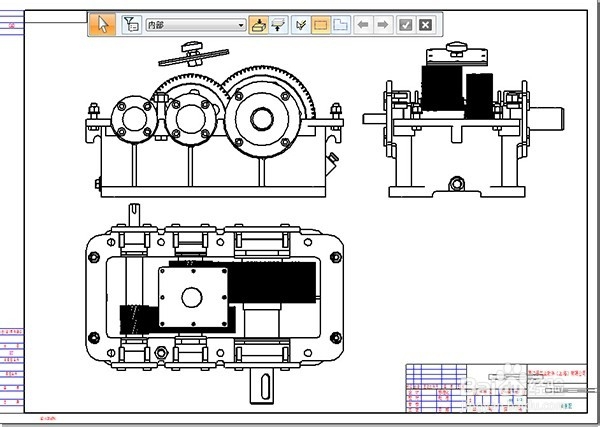

点击“更新视图”，在视图更新完毕后，黑色细线线框消失，同时箱盖也被隐藏，减速器的内部结构就显示出来了，如下图所示：

注意事项

图中线条较为密集的部分为齿轮，这里仅介绍工程图中零件的隐藏，故未对齿轮的显示进行设置。
