工作原理超声波液位测量是由安装在被测物体上方的超声波传感器，向被测物体表面发射一束超声波脉冲，此脉冲信号遇到物体表面后反射回来，能再被传感器接收到；从超声波发射到重新被接收，其时间与传感器到被测物体表面的距离成正比；仪表检测出该时间，并根据当前温度（传感器测量）下的声速，计算出被测物体表面至传感器的距离（即空间距离），再进一步换算出液位值。液位表面的空间距离A与声波的行程时间T成正比：A=V×T/2（其中V为声速）。用户自设定安装高度H，仪表自动将脉冲行程时间T换算成相应的空间距离值A(d)。工具/原料more安装支架显示表头万用表液位计方法/步骤1/3分步阅读

产品特点

非接触测量、免维护、高精度、使用寿命长

4-20mA电流输出

RS485智能传输信号输出，支持ModBus协议

LCD液晶显示窗，外形美观精致，显示信息丰富

节省场地、工作可靠

灵活的支架安装、法兰安装（可选）

高精度自动温度补偿系统；

技术参数

供电电源：DC24V

信号输出：模拟电流：4-20mA、负载750Ω；485 信 号：Modbus协议(可选)

环境特性：环境温度 -25 — +60℃；相对湿度 45% — 75%RH；压力范围：±0.1MPa

量程范围：量 程：5m、10m、15m、20m；分辨率：1mm ；精度： 0.25%~0.5%；盲区： 0.2-0.6m

2/3

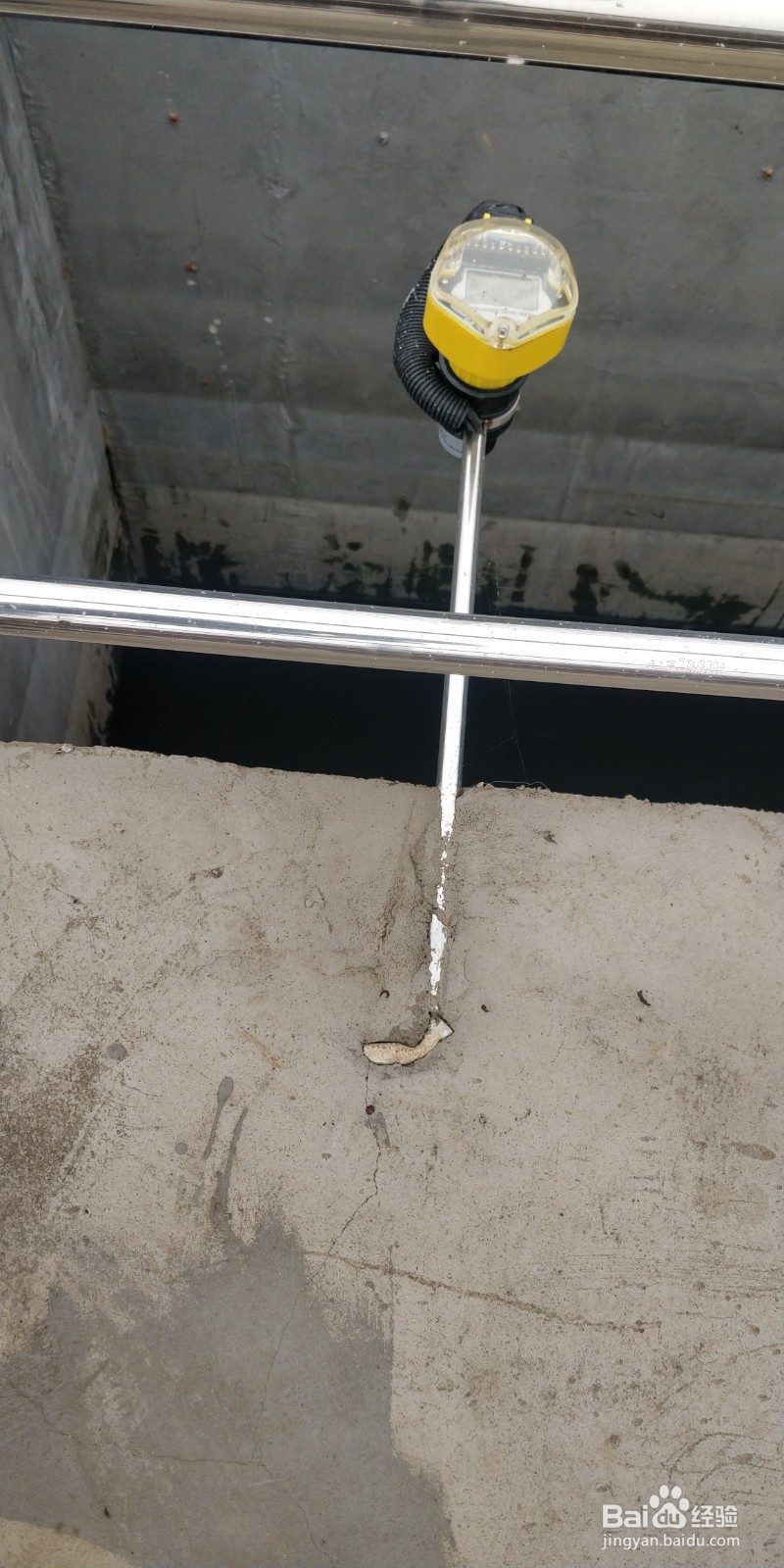

安 装

1、传感器安装地点应尽可能安装在无振动、波动、泡沫、粉尘或强电磁干扰场合；

2、传感器所选择的安装位置应该方便施工、观察和维护；

3、确保传感器垂直对准液面或被测介质表面安装；

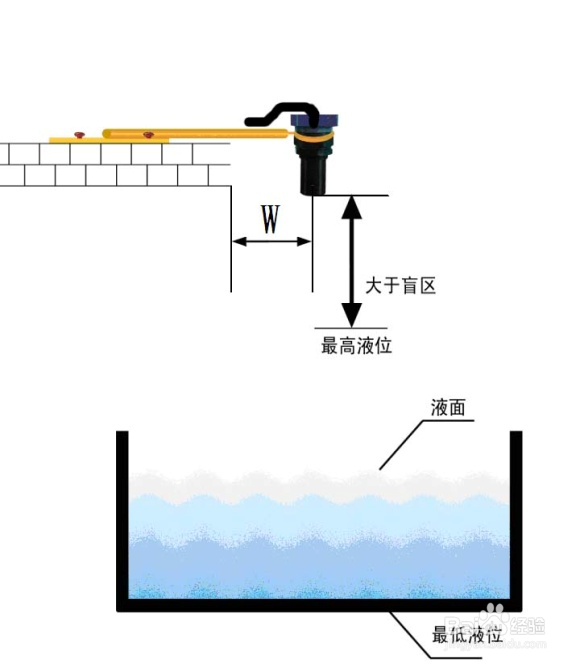

4、传感器安装必须高于最高液（物）位一定距离（具体距离数值要求需参考下表），避开仪表测量盲区，仪表量程加大时，盲区要适当加大；

5、在传感器超声波10°发射角内不应该有障碍物，避免产生错误回波；

6、对开口容器，只要条件许可，尽量使传感器位于容器上沿或进料口之上，以免传感器淹没而输出错误信号；

7、在罐壁有强烈的振动时，可以在罐口和仪表之间加入橡胶垫，用来消除振动的影响；

8、露天或野外安装时应加装遮阳、避雨设施；

9、传感器安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置；

10、若池壁或罐壁不光滑，仪表安装位置尽量离开池壁或罐壁；

11、电线、电缆保护管，要注意密封防止积水；

12、避免信号线和动力电缆平行铺设；

13、信号线的屏蔽层需保证良好接地，信号线需穿套管保护。

当传感器使用金属支架固定时，应加装橡胶垫片以避免共振。

3/3

调 试

满量程20mA对应值设置(P02)

在仪表正常工作时按SET键进入参数设置菜单，按▲键选择P02菜单，第二行数字即为20mA对应液位，按OK键进行设置。

显示模式设置（P03）

P03菜单可更改显示模式，共有3种显示模式可供选择：

1. 00 显示液位值(H)和温度值(F)

2. 01 显示空距值(L)和温度值(F)

3. 02 显示液位值(H)和空距值(L)

按▲键选择所需模式然后按OK键确认。

探头安装高度设置与液位自动标定(P04)

P04菜单为探头安装高度设置，必须是真实有效值。设置好有效安装高度之后，便会自动校准H和L值(即:液位值和空间距离)。

反应速度设置（P05）

P05菜单可更改仪表反应速度。液位变化速度越快，相应要求仪表反应的速度越快。本仪表有4种模式可供选择：

1． 00 最快反应速度

2． 01 较快反应速度

3． 02 中速反应速度

4． 03 慢速反应速度

按▲键选择所需模式然后按OK键确认。

【注意】：仪表反应速度越快，仪表显示数据跳动越大；相反，仪表反应速度越慢，仪表显示数据越稳定。如果液位变化不是特别快，一般不用修改出厂设置。

盲区设置（P06）

可更改仪表盲区以适应现场一些复杂工况。例如可以避开附近凸起物对仪表的影响。一般情况不用修改出厂设置。

注意事项

严禁带电随意更换器件。

安装、调试、设置等操作必须由经过培训的专业人员进行。

建议 3 到 6 个月进行一次检测维护保养。

长期不使用的仪器，先通电预热能使其更好工作。
