CAD作为一款平面绘图软件，广泛用于建筑及工业设计领域，那怎么在CAD画斜度和锥度呢？今天小编就和大家分享一下方法。希望能帮到大家。工具/原料more硬件：电脑系统：Windows 10 专业版 64位处理系统软件：CAD 2016方法/步骤1/6分步阅读

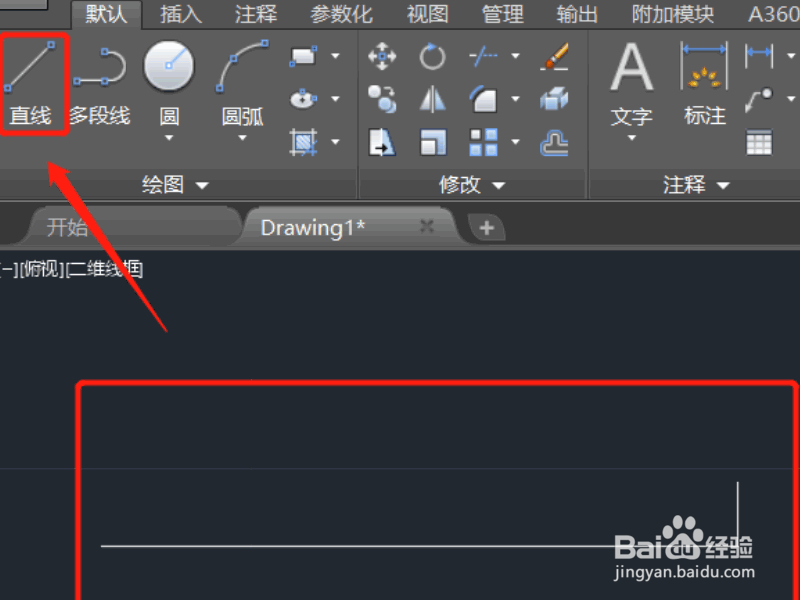

打开CAD，首先绘制斜度∠1:10，点击左上方直线工具，绘制长度为10，高度为1首尾相连的直线。

2/6

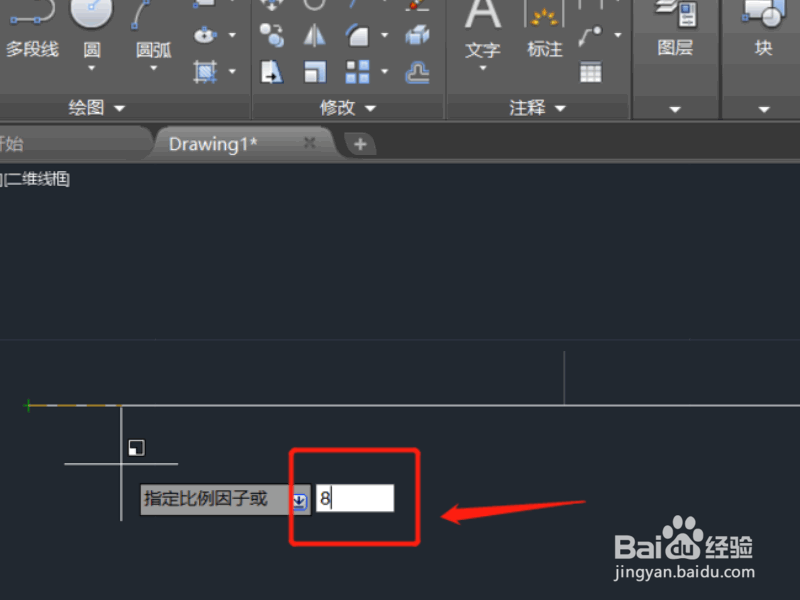

选中两条直线，按快捷键sc，按回车键确认，选择左侧点为基点，输入缩放比例因子，按回车键确定。

3/6

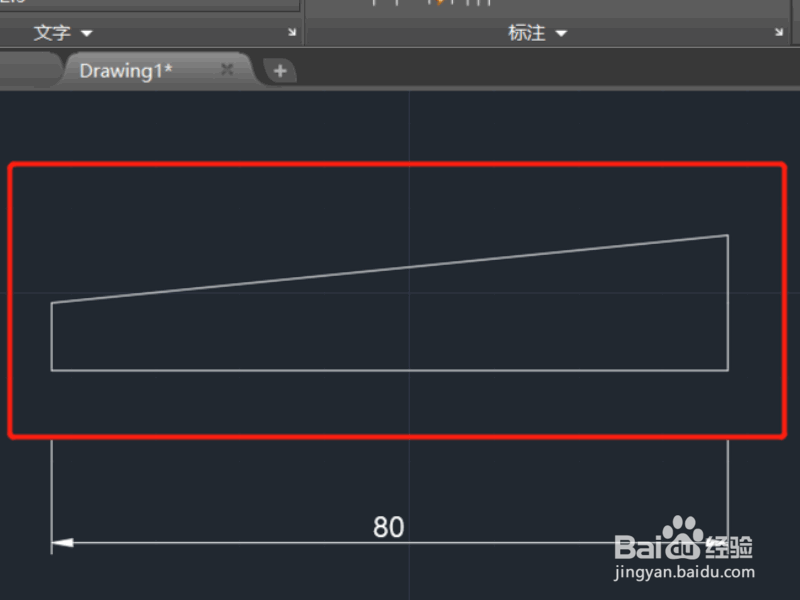

连接好斜边，在两边下方均绘制长度为8的直线，连接后删除中间的直蕉秤线即可。

4/6

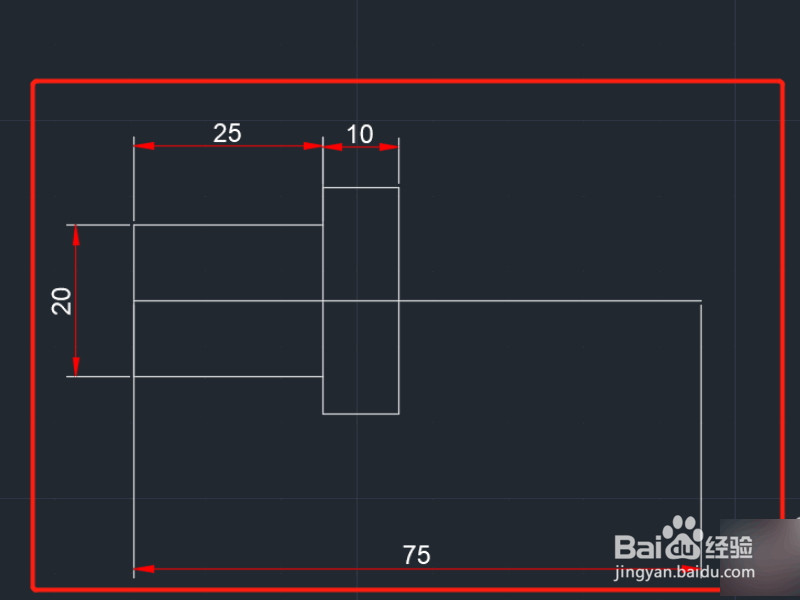

再绘制锥度：1：5的图例。先绘制左侧轴径，按介绍中的图例尺寸绘制。

5/6

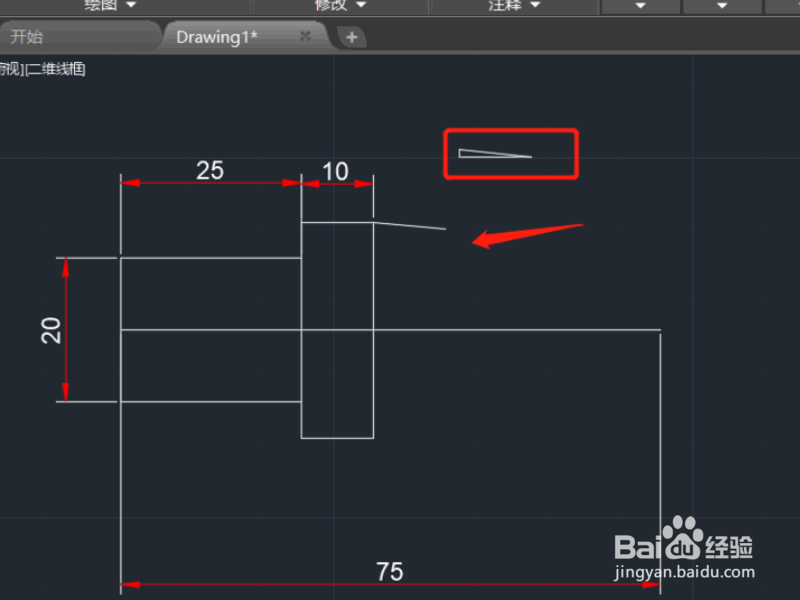

绘制1：10的斜度，再将斜边复制到轴径右侧。拒讨哄

6/6

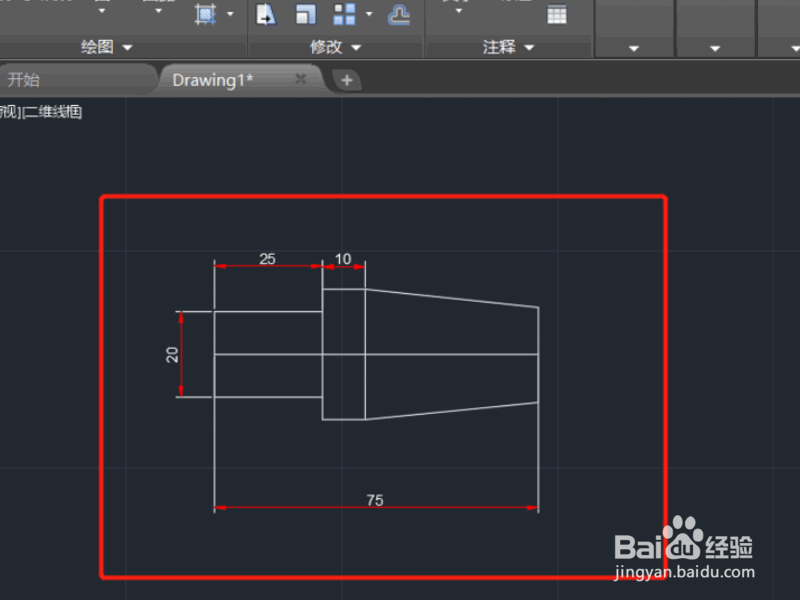

最后补充狠施剩下的线段即可。

总结1/1

1.打开CAD，首先绘制斜度∠1:10，点击左上方直线工具，绘制长度为10，高度为1首尾相连的直线。

2.选中两条直线，按快捷键sc，按回车键确认，选择左侧点为基点，输入缩放比例因子，按回车键确定。

3.连接好斜边，在两边下方均绘制长度为8的直线，连接后删除中间的直线即可。

4.再绘制锥度：1：5的图例。先绘制左侧轴径，按介绍中的图例尺寸绘制。

5.绘制1：10的斜度，再将斜边复制到轴径右侧。

6.最后补充剩下的线段即可。

注意事项

请注意画锥度时角度的调整需要计算一下。
