订阅物联型串口屏工程笔记—如何播放视频
来源：网络收集 点击： 时间：2024-06-22仅适用于物联型系列的串口屏产品
开发环境版本1/1VisualTFT软件版本：V3.0.0.944及以上的版本。
串口屏硬件版本：V3.0.287.0 及以上的版本。
视频格式转换(.MP4)1/6视频格式转换(.MP4)：
将串口屏工程所用到的视频使用Freemake Video Converter视频转换软件转换为MP4格式。
2/6选择待转换视频：
打开Freemake Video Converter软件，添加待转换的视频文件，如图

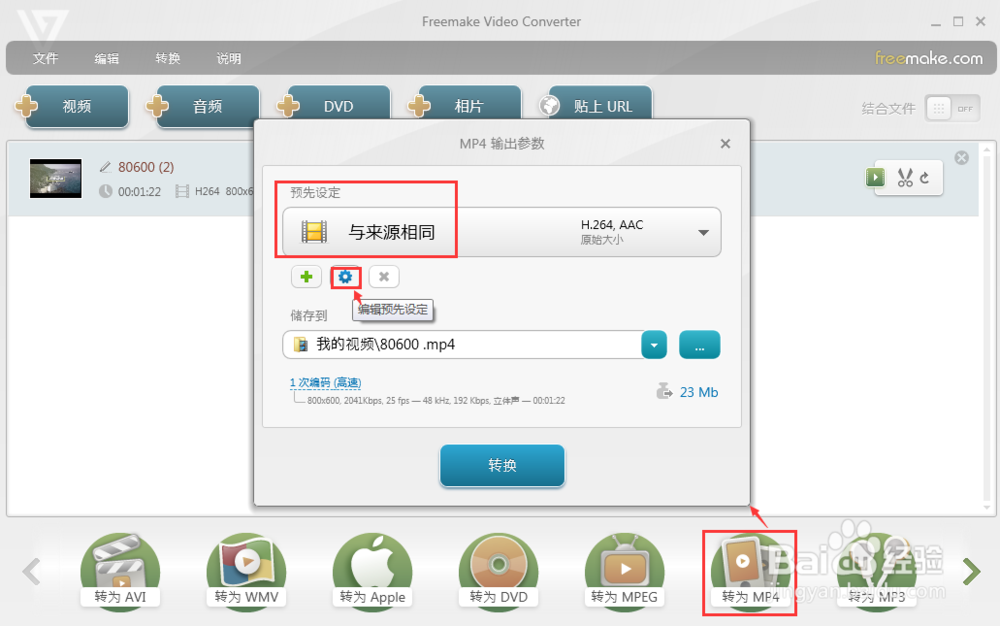

3/6选择转换格式：点击“转为MP4”弹出MP4输出参数窗口，在窗口中的“预先设定”选择与来源相同。如图

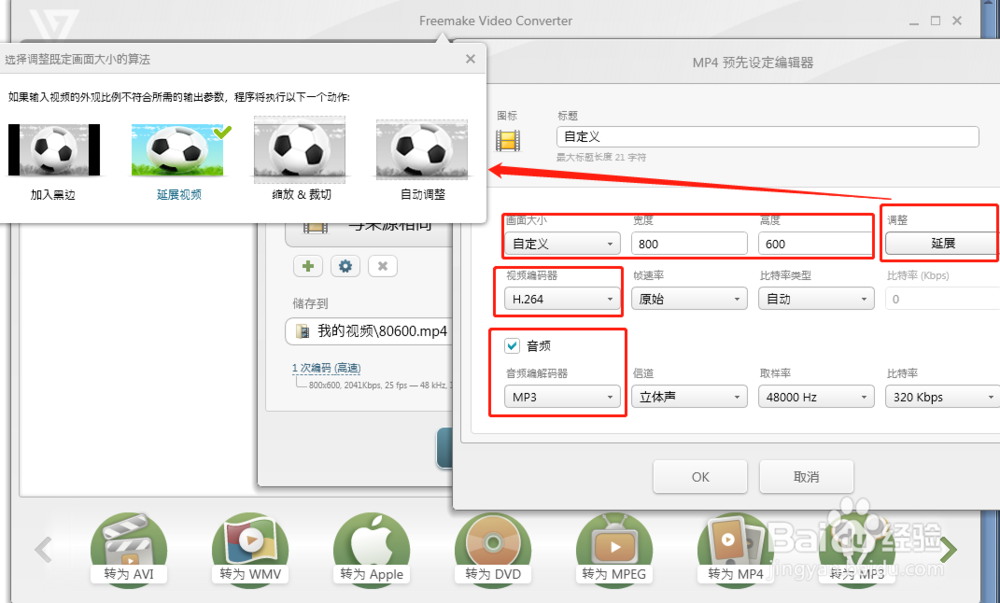

4/6设置视频预先设定参数：
点击“编辑预先设定”如图，打开MP4预先设定编辑器如图，修改预先设定参数：
1、画面大小设置可以为自定义，但是最大的分辨率不能超过1280*720，用户配置时填入串口屏的分辨率即可；
2、调整可以选择延展（默认是选择加入黑边，此处用户可以自己选择需求）；
3、视频解码器选择H.264，其余不变；
4、视频的音频选择MP3格式。

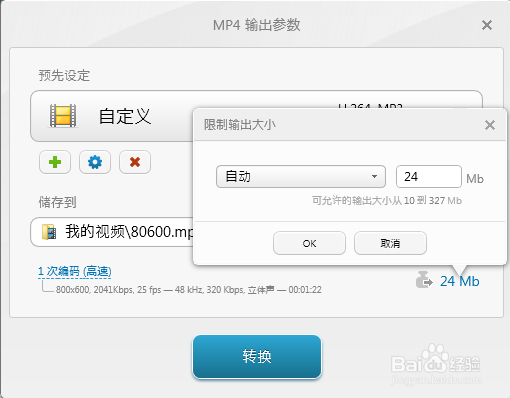

5/6设置视频文件大小：
因为视频的文件大小是由码率控制的，所以视频文件越大清晰度越高，但是视频不能超出串口屏的容量和最高的分辨率。如图;

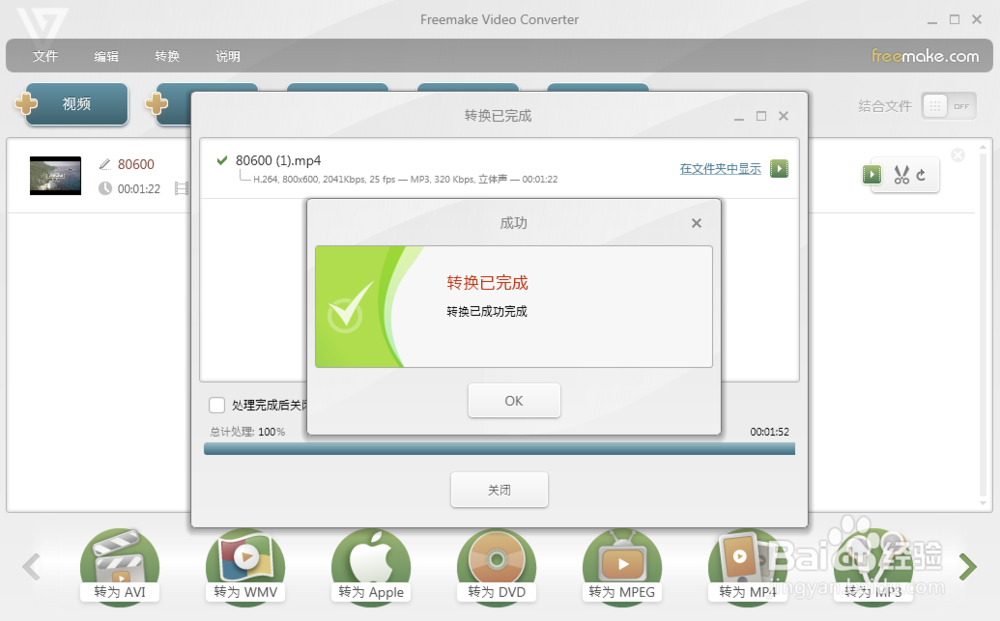

6/6视频转换后的存储位置：

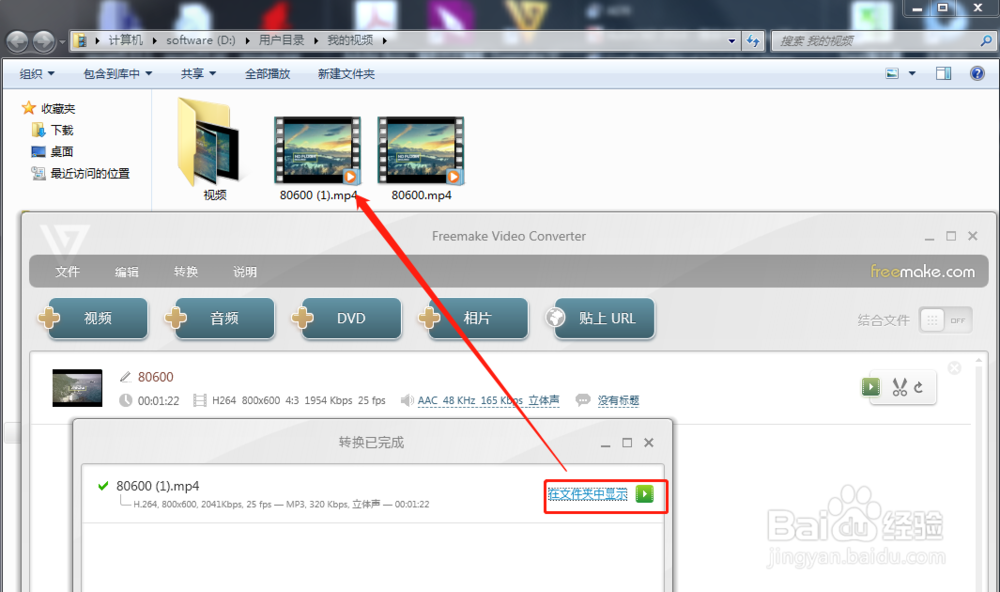

以上步骤完成后，将视频转换成MP4文件，如图1；转换成功后点击 “在文件夹中显示”可以查看视频转换后存储的位置，如图2；
如何播放屏内部视频1/8使用视频播放控件播放串口屏内部视频还需要完成以下四个步骤：
1.工程添加视频；
2.工程画面添加视频播放控件；
3.视频播放控件配置属性窗口中的“视频文件”；
4.发送指令控制视频播放、暂停/恢复、停止。
2/8工程添加视频：
在VisualTFT工程窗口右击“视频文件”添加视频，视频添加成功后会保存到工程目录下的“Videos”文件夹中。在此处添加的视频文件下载时默认随工程编译存储进内部存储分区A中，图1：
注意：视频的格式为MP4格式，视频的路径和文件名字为字母（a-z）、数字(0-9)和下划线（_）组合，不支持其他字符。图2
3/8工程画面添加视频播放控件：
在画面上放置视频播放控件，如图所示：
4/8配置视频播放控件属性窗口中的“视频文件”：
视频播放控件需要配置属性窗口中的“视频文件”才能播放视频（属性窗口中的“视频文件”指的是视频路径），设置视频路径两种方法：

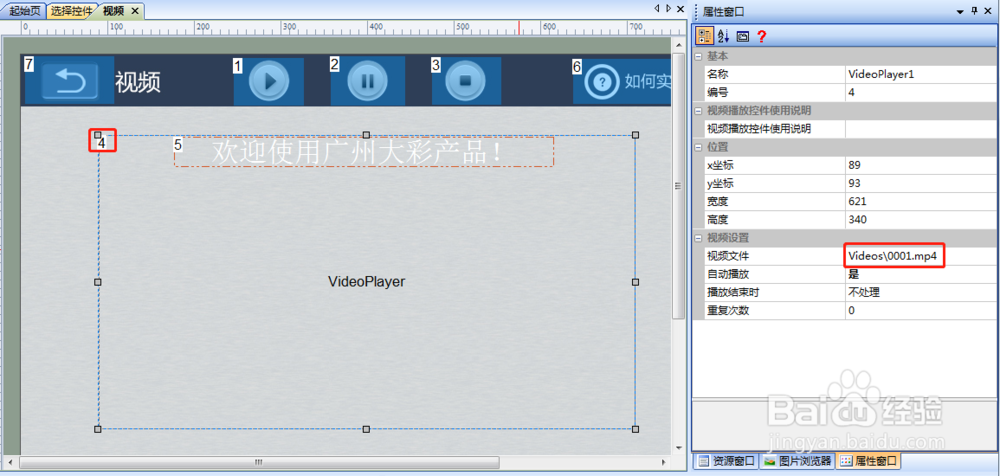

1.在工程配置时，选中视频播放控件在控件属性窗口中的“视频文件”设置为工程添加的视频，如图1所示：

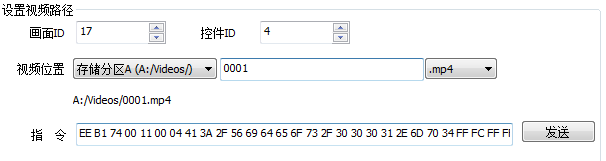

1.通过发送指令设置视频路径。获取指令的方法如图2所示：
1.画面ID为在视频播放控件所在的画面序号；
2.控件ID为视频播放控件的控件序号；
3.视频位置选择存储分区A ，视频名字必须是对应前面工程添加的视频名字。
注意：工程添加的视频默认存储在内部存储分区A中，存储分区B、C极少使用。
指令格式：
指令格式：EE【B1 74 Screen_idControl_idVideos_Path】FF FC FF FF
参数说明：Screen_id(2个字节)：画面编号
Control_id(2个字节)：视频播放控件编号
Videos_Path：视频路径（可以在指令助手中转换）
5/8发送指令控制视频播放、暂停/恢复、停止：
将视频播放控件的属性窗口中“视频文件”设置后，可以通过发送指令控制视频播放控件播放、暂停/恢复或者停止播放视频。
6/8视频播放：

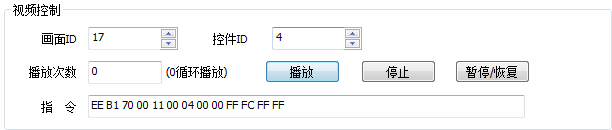

输入视频播放控件的画面 ID 和控件 ID，点击“播放”生成播放视频指令。发该指令使视频播放控件播放视频，如图所示：
播放指令：
指令格式：EE【B1 70 Screen_idControl_idNumber】FF FC FF FF
参数说明：Screen_id(2个字节)：画面编号
Control_id(2个字节)：视频播放控件编号
Number（2个字节）：视频循环播放的次数，0为循环播放
该指令主要用于控制视频播放控件的播放，可以设置相应的视频播放循环次数，让视频按照相应的设置进行播放。（注：视频播放控件必须先设置视频路径）
7/8视频暂停/恢复：
该指令用于控制视频播放控件的暂停/恢复播放，如图。
暂停/恢复播放指令：
指令格式：EE【B1 72 Screen_idControl_id】FF FC FF FF
参数说明：Screen_id(2个字节)：画面编号
Control_id(2个字节)：视频播放控件编号
8/8视频停止：

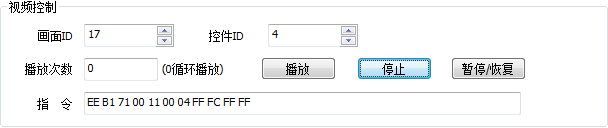

该指令用于控制视频播放控件的停止播放，如图。
停止指令：
指令格式：EE【B1 71 Screen_idControl_id】FF FC FF FF
参数说明：Screen_id(2个字节)：画面编号
Control_id(2个字节)：视频播放控件编号
如何播放U盘中的视频1/2播放外部U盘的视频步骤和播放屏内部视频步骤基本相同，不同的是播放外部U盘中视频只能通过发送指令设置视频路径，操作过程如下：
1.工程画面添加视频播放控件（参照5.2章节）；
2.发送指令设置视频路径
3.发送指令控制视频播放、暂停/恢复、停止（参照上述）。
2/2设置视频路径指令：

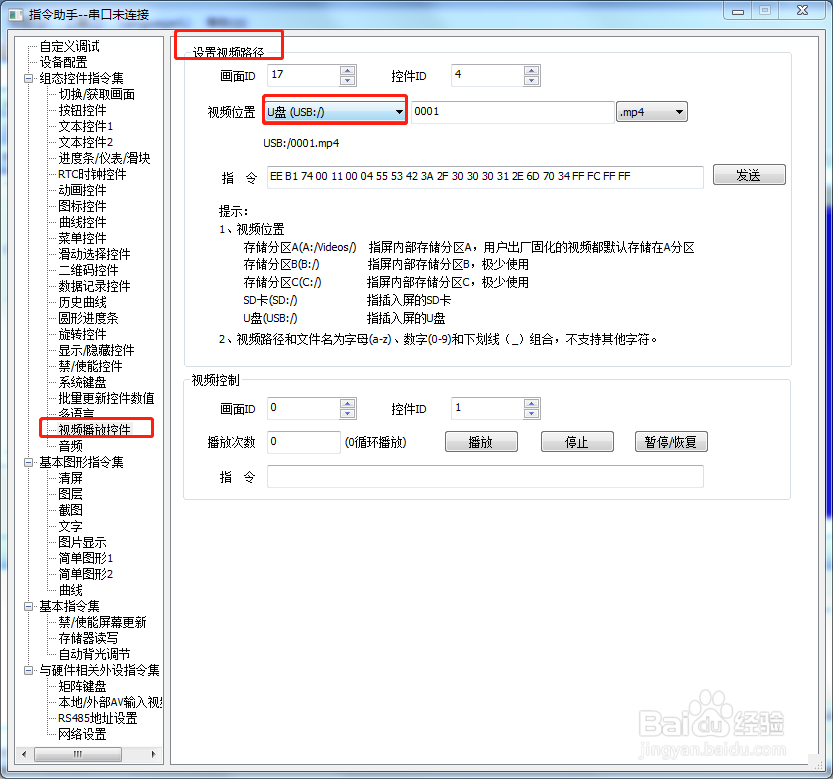

在指令助手【视频播放控件】中可以生成配置视频播放控件的指令，如图所示，参数设置如下：
1.画面ID为在视频播放控件所在的画面序号；
2.控件ID为视频播放控件的控件序号；
3.视频位置选择U盘，视频名字必须跟U盘中的一致。
注意：视频的格式为MP4格式，视频的路径和文件名字为字母（a-z）、数字(0-9)和下划线（_）组合，不支持其他字符。
指令格式：
指令格式：EE【B1 74 Screen_idControl_idVideos_Path】FF FC FF FF
参数说明：Screen_id(2个字节)：画面编号
Control_id(2个字节)：视频播放控件编号
Videos_Path：视频路径（可以在指令助手中转换）
如何播放SD卡中的视频1/2播放外部SD卡的视频步骤和播放屏内部视频步骤基本相同，不同的是播放外部SD卡中视频只能通过发送指令设置视频路径，操作过程如下：
1、工程画面添加视频播放控件（参照5.2章节）；
2、发送指令设置视频路径；
3、发送指令控制视频播放、暂停/恢复、停止（参照上述）。
2/2设置视频路径指令：

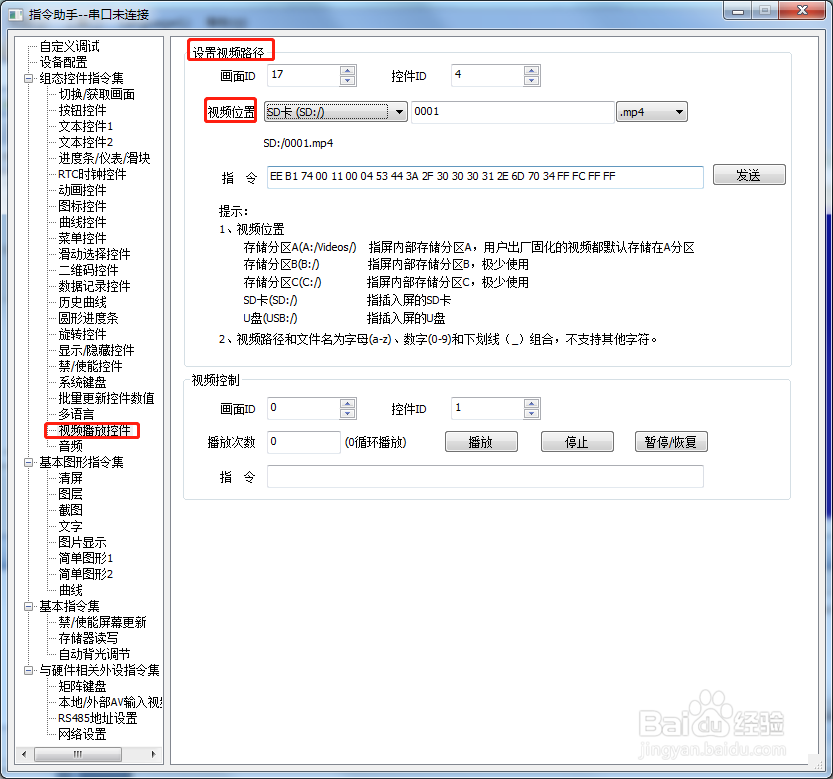

在指令助手【视频播放控件】中可以生成配置视频播放控件的指令，如图所示，参数设置如下：
1.画面ID为在视频播放控件所在的画面序号；
2.控件ID为视频播放控件的控件序号；
3.视频位置选择SD卡，视频名字必须跟SD卡中的一致。
注意：视频的格式为MP4格式，视频的路径和文件名字为字母（a-z）、数字(0-9)和下划线（_）组合，不支持其他字符。
指令格式：
指令格式：EE【B1 74 Screen_idControl_idVideos_Path】FF FC FF FF
参数说明：Screen_id(2个字节)：画面编号
Control_id(2个字节)：视频播放控件编号
Videos_Path：视频路径（可以在指令助手中转换）
使用案例1/7物联型串口屏播放U盘根目录下的test.MP4视频文件。

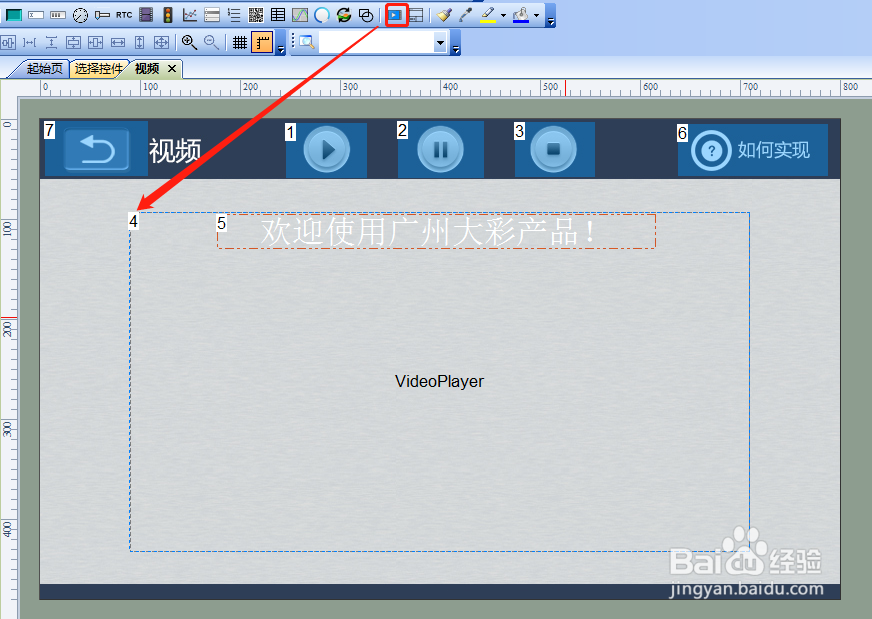

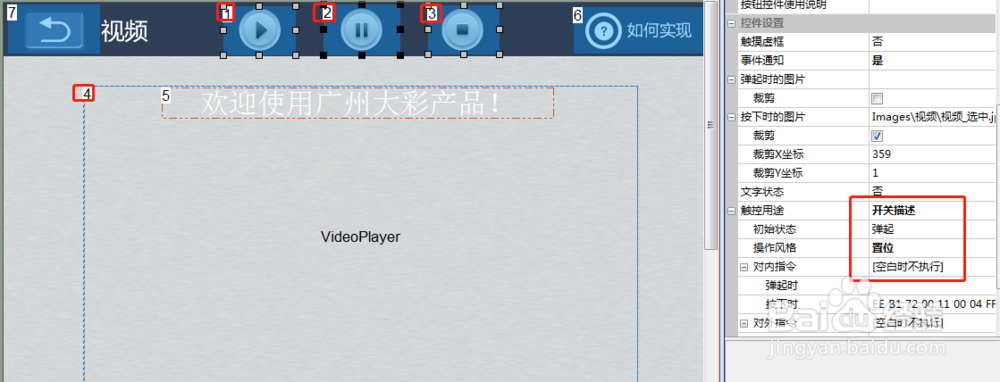

2/7在画面上添加三个按钮和一个视频播放控件。三个按钮的属性都配置按钮互斥和置位。如图

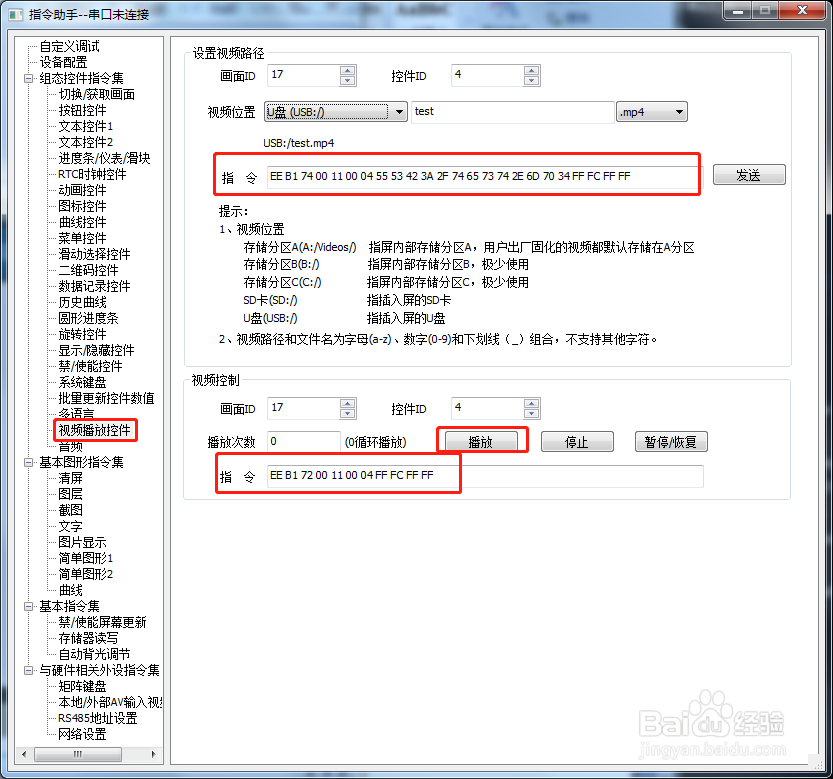

3/7在指令助手中生成设置视频播放控件播放路径为U盘根目录下的test.MP4文件的指令和播放视频的指令，如图 ：

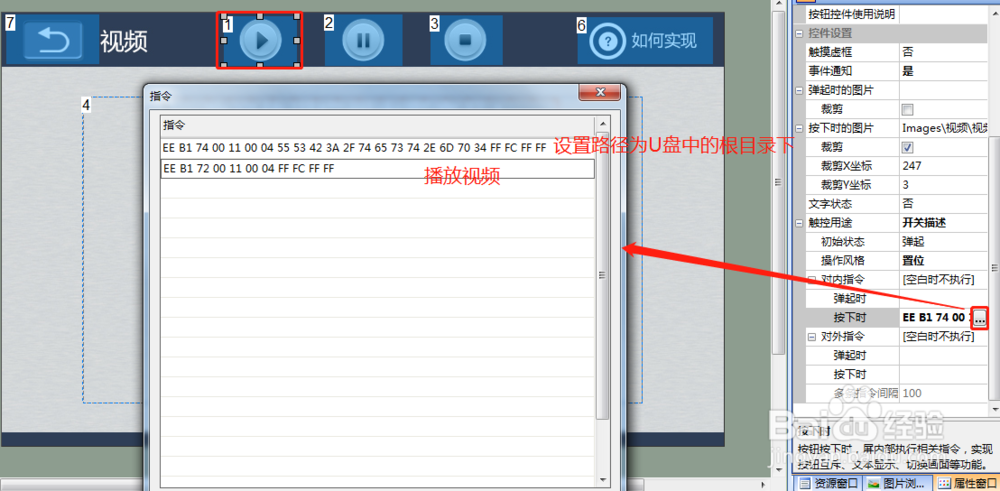

4/7将两条指令添加到第一个按钮控件中。如图；

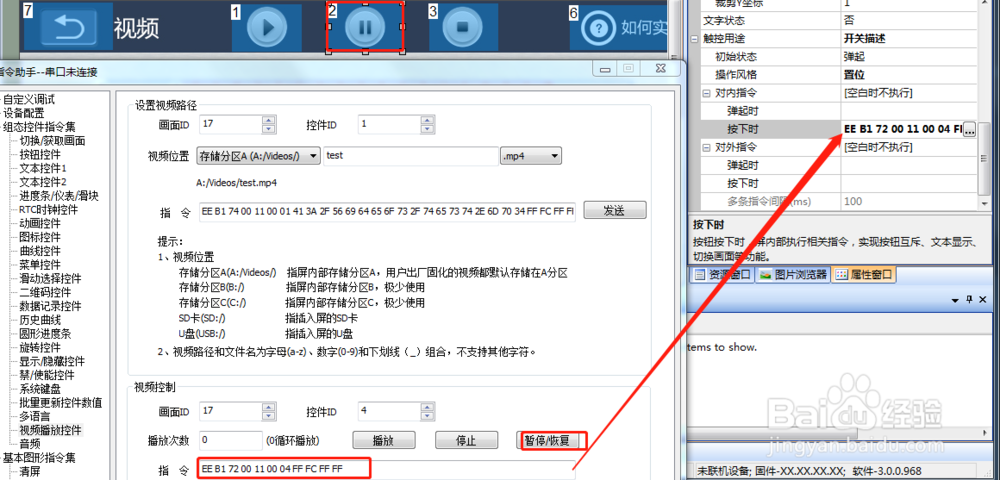

5/7将暂停/恢复指令添加到第二个按钮中，如图：

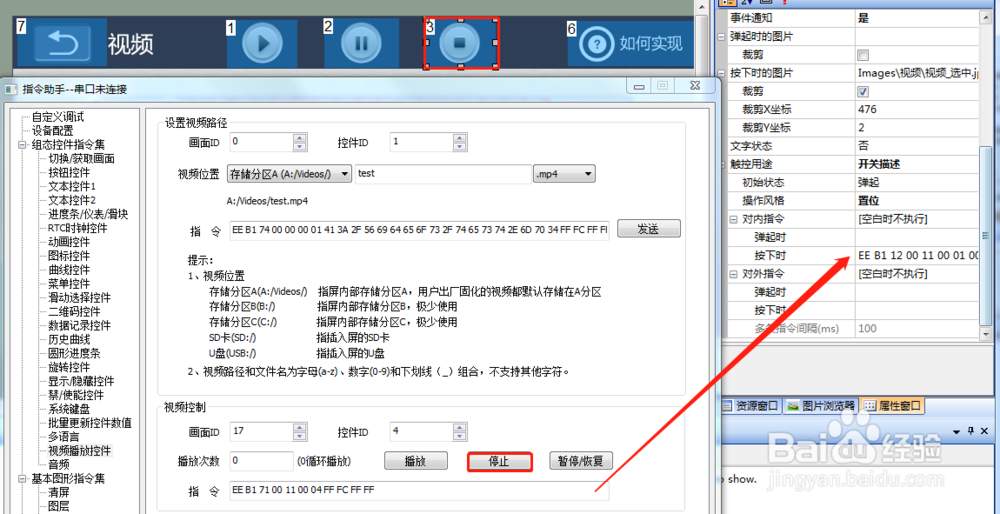

6/7将停止指令添加到第三个按钮上，如图

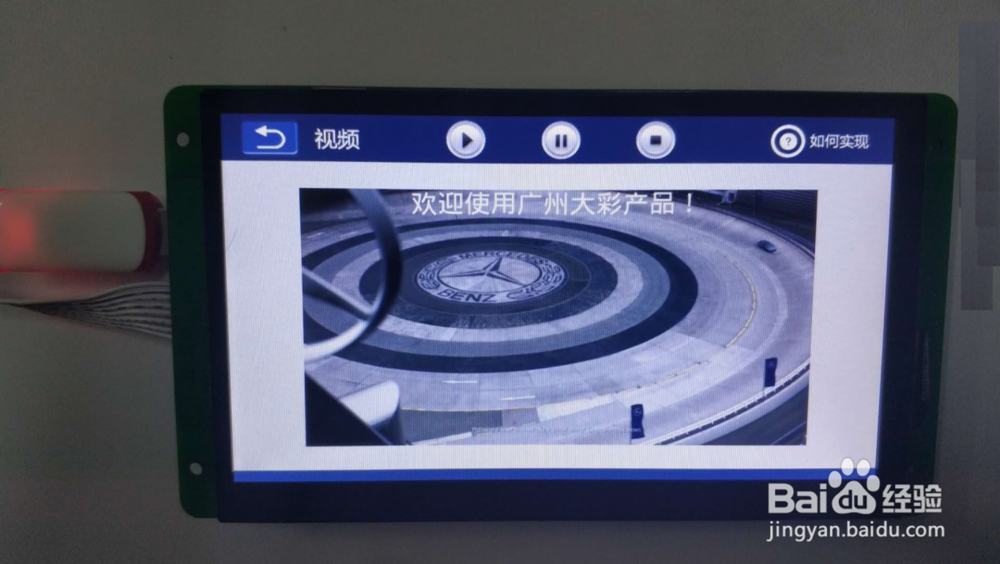

7/7配置完成后，下载工程到实体屏运行如图所示。
注意事项注意核对开发环境版本
