当我们需要重复画大量有规律的图形时，以一个一个画速度就很慢，还容易出错，这时可以使用阵列命令，下面介绍一下矩阵阵列。工具/原料moreAutoCAD2018（其他版本也可以）方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

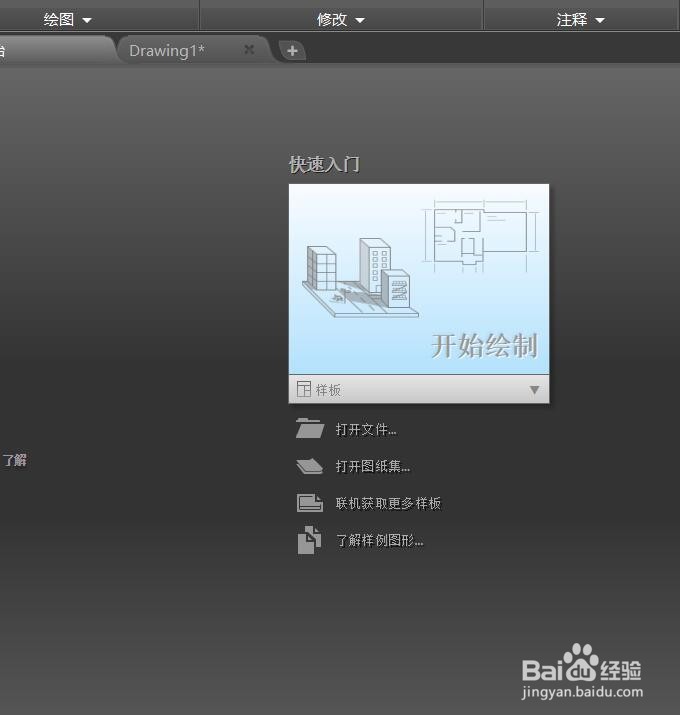

点击开始绘制。

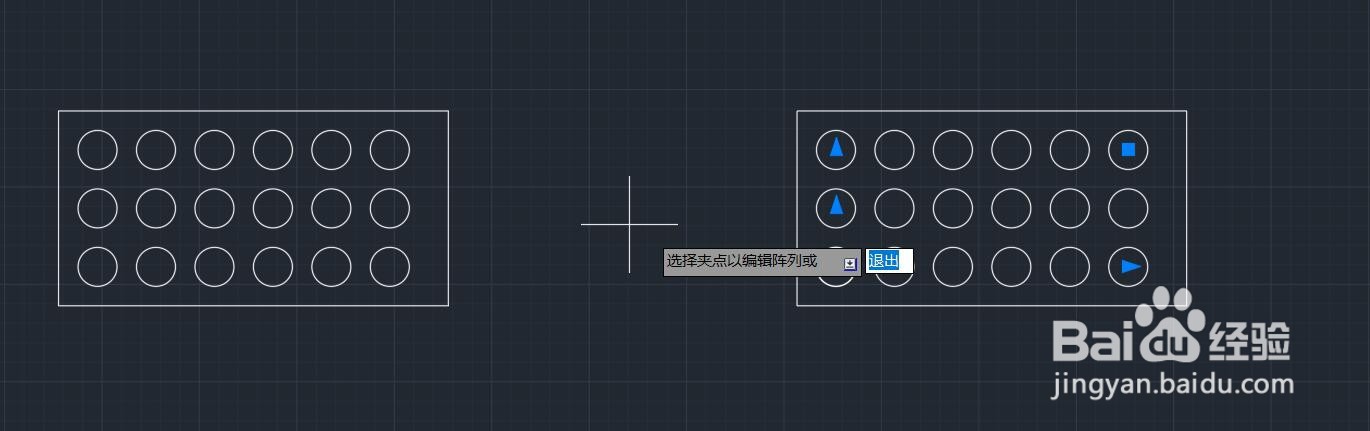

2/7当需要画下图时可以使用阵列命令。（矩形是200*100，圆半径10，左下角的圆心是（20，20））

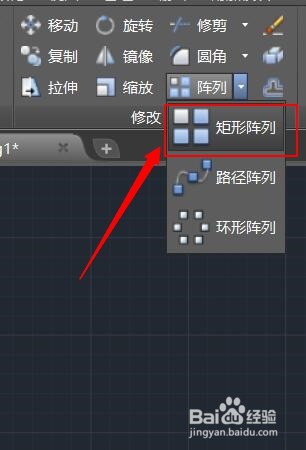

3/7点击阵列命令，下拉有一个矩阵命令。如图所示。

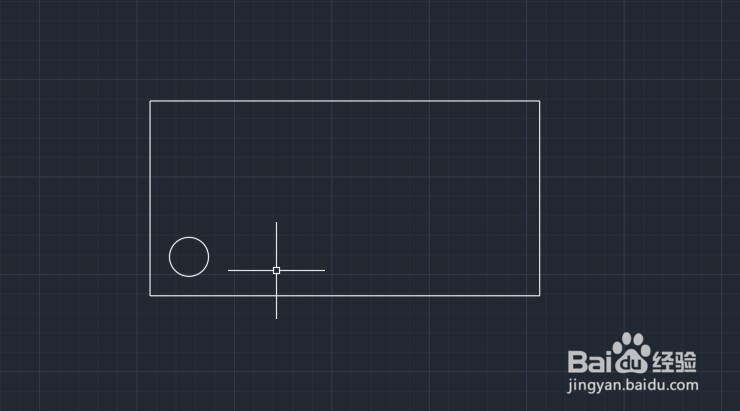

4/7先把基本的图画出来。如图所示。

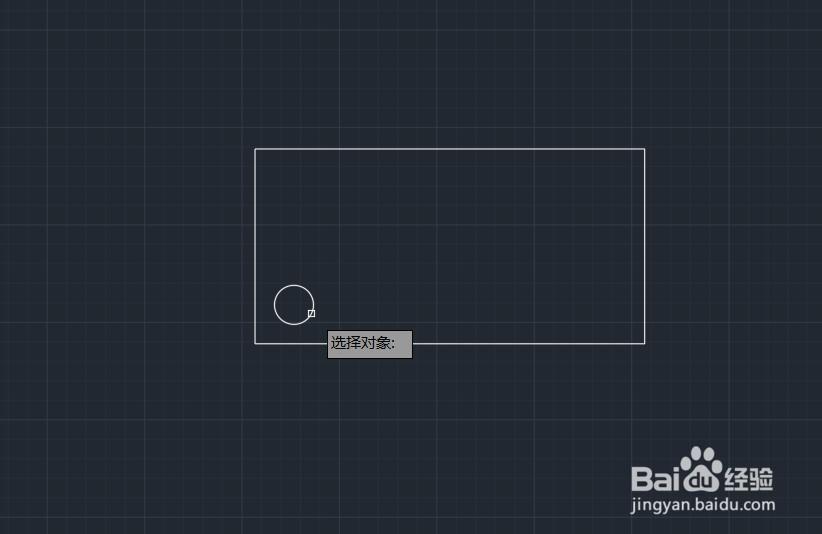

5/7点击矩阵阵列，选择要阵列的对象。

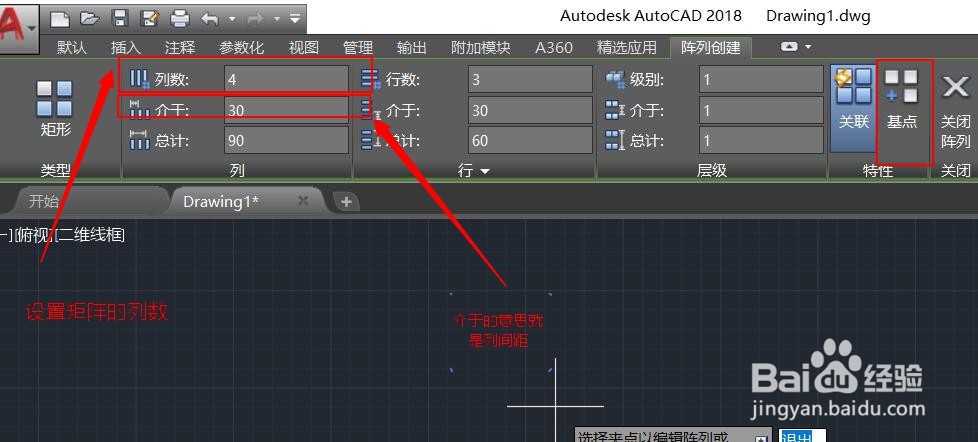

6/7设置矩阵的系数，图中只介绍了列的参数设置，行的参数设置类似。基点一般默认图形中心点。
7/7我们这里设置列数6、列介于30，行数3、行介于30，就可以得到我们刚开始的图形。
注意事项矩形矩阵命令的快捷键是ar。
