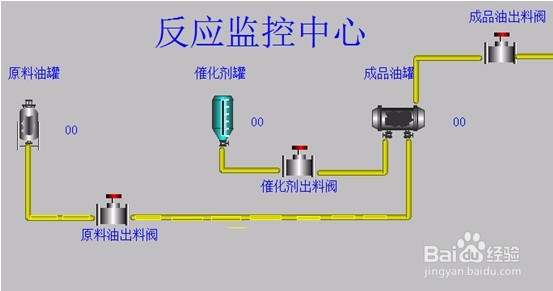

订阅组态王之反应中心动画连接
来源：网络收集 点击： 时间：2024-06-26【导读】：
工程开发人员在开发系统中制作的画面都是静态的；只有数据库中的变量才是与现场状况同步变化的；所谓“动画连接”就是建立画面的图素与数据库变量的对应关系。工具/原料more组态王软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

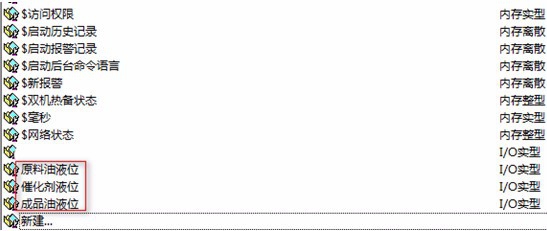

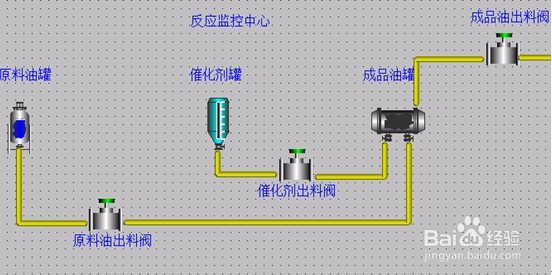

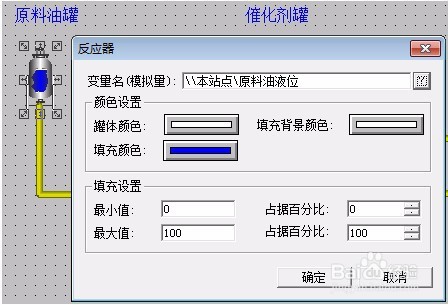

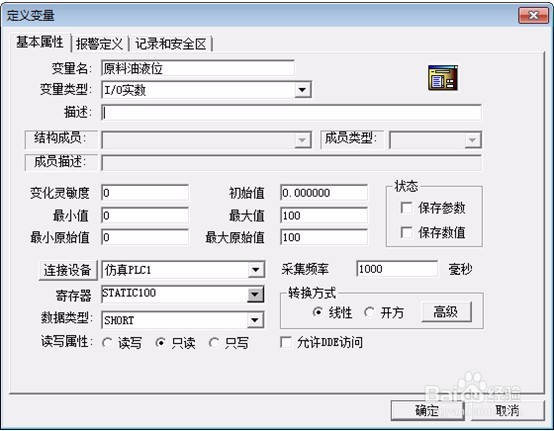

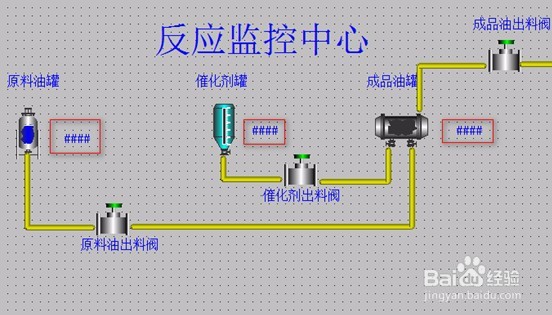

在画面上双击“原料油罐”图形，
弹出该对象的动画连接对话框，
完成原料油罐的动画连接；
用同样的方法设置催化剂罐和成品油罐的动画连接；

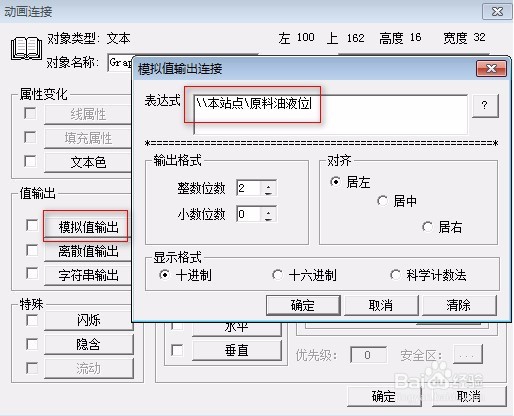

2/6在工具箱中选择“文本T”工具，
在原料油罐旁边输入字符串“####”，这个字符串是任意的；
双击进行动画连接；
3/6对阀门的设置：
当系统运行时，单击次阀门，变成绿色，再次打击关闭阀门，从而达到关闭阀门的目的。

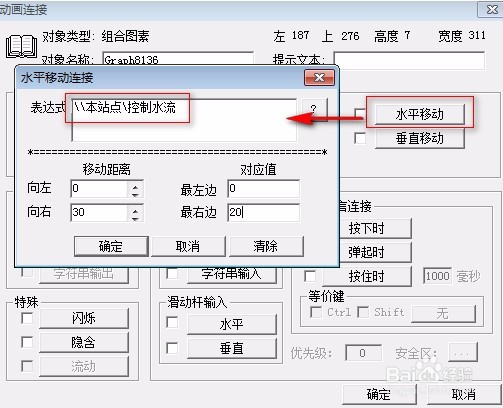

4/6液体流动动画设置：

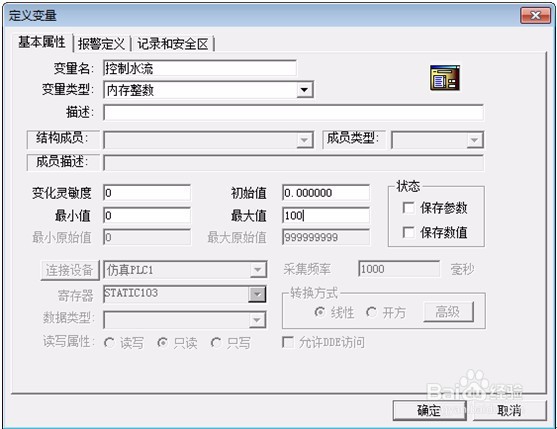

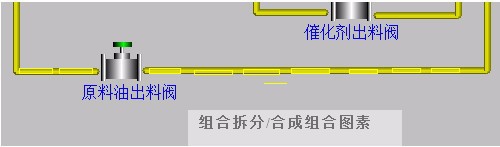

定义内存整形变量，选择“矩形”工具，组合图素，设置命令语言；
如图按步骤操作；

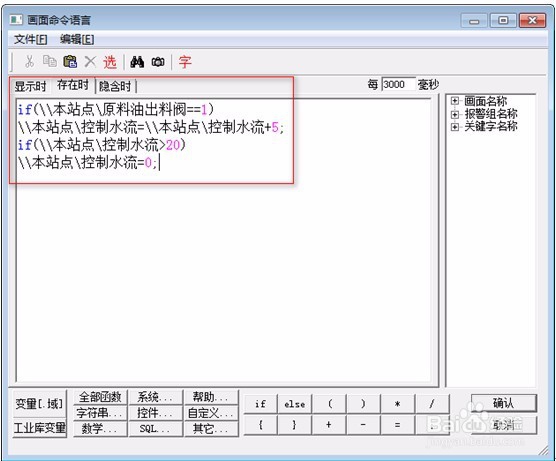

5/6命令语言控制：
在画面的任意位置单击鼠标右键，“画面属性”，选择“命令语言”；
6/6切换到VIEW命令，进入运行系统。
注意事项只有数据库中的变量才是与现场状况同步变化的；
在管道中绘制液体
