订阅Creo2.0扫描混合工具怎么用？巧用命令绘制戒指
来源：网络收集 点击： 时间：2024-06-27【导读】：
creo2.0扫描混合工具使用也是比较频繁的，如果长时间不用，就会忘记怎么用，小编这里就大家说说，这个使用比较频繁的工具工具/原料moreCreo2.0电脑方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

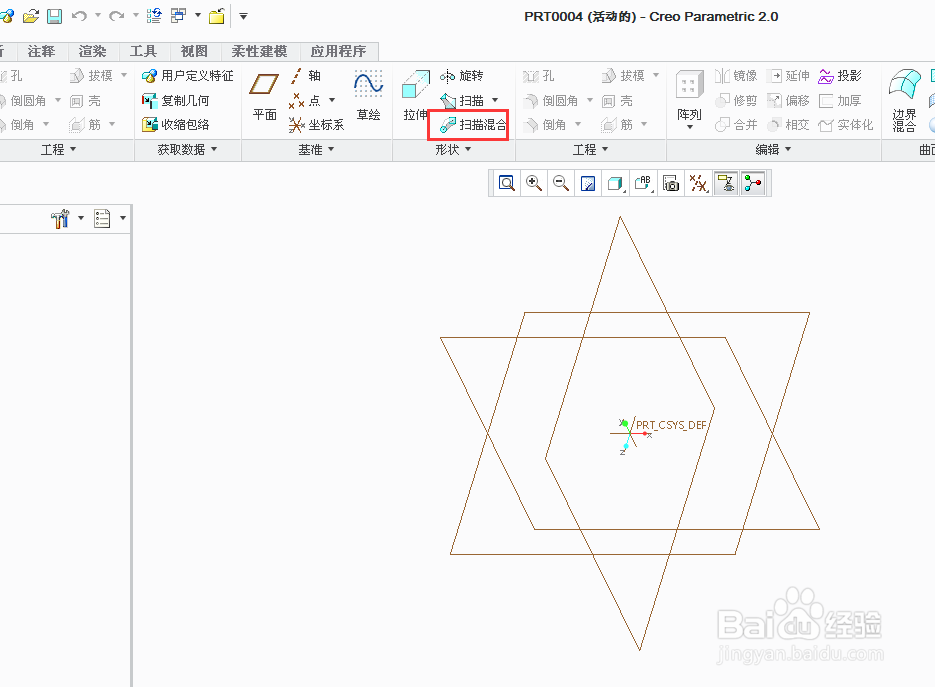

打开creo2.0软件找到这个”扫描混合命令。如下图所示：
2/8首先，选择top平面进入编辑草绘命令，如下图所示；绘制一个直径100的半圆。

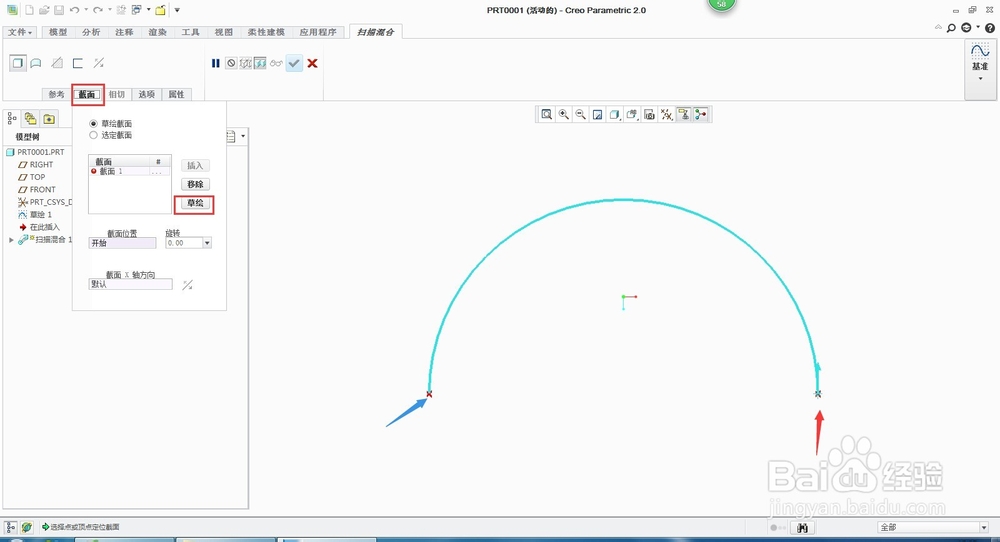

3/8左键单击“扫描混合命令，进入命令后，点开截面下拉选择栏，这里选择草绘命令，进入扫描截面的草绘。如下图，（说明一下，这里红色箭头所指的是其实点，蓝色的终止点，扫描混合的优点在于，利用两端的截面不同，绘制想的模型）

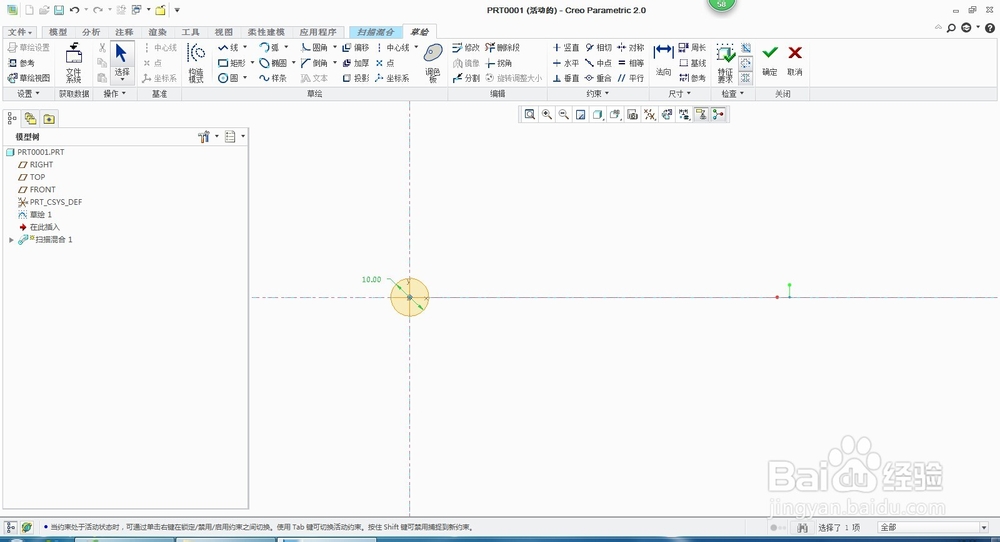

4/8先绘制第一个截面圆，直径为10mm,单击完成绘制按钮，如下图；
5/8完成之后，这里我们选择插入，这里就是我们选择的第二个草绘截面，如下图，选择好草绘端点后，和上面的步骤一样，草绘端点截面。
6/8这里绘制一个椭圆的截面，和上一个截面形成对比，这里我们设的尺寸大一点，椭圆尺寸如下图所示；点击完成按钮，就生成一个由圆截面过渡到椭圆形的实体。

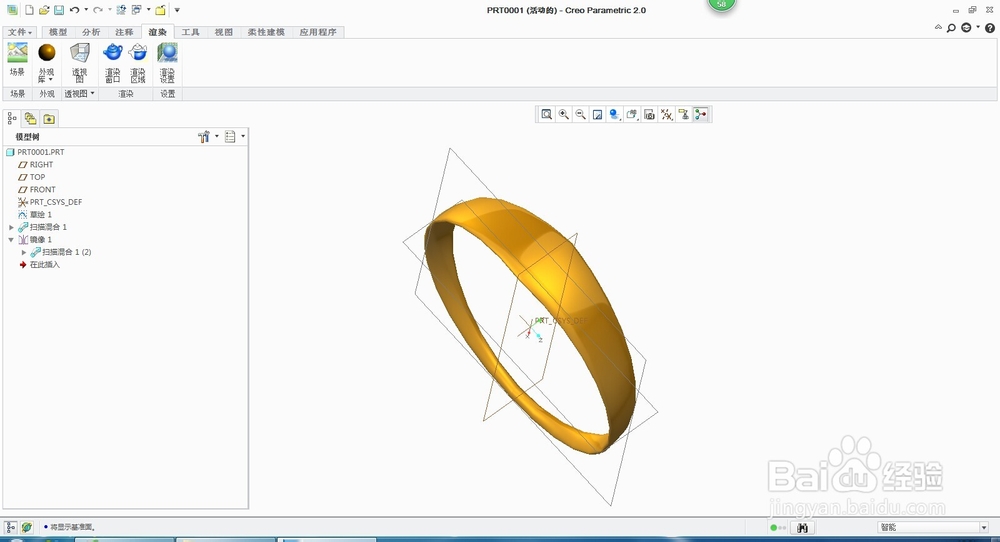

7/8我们在把刚才绘制的实体镜像，是不是成了我们平时看到的戒指。

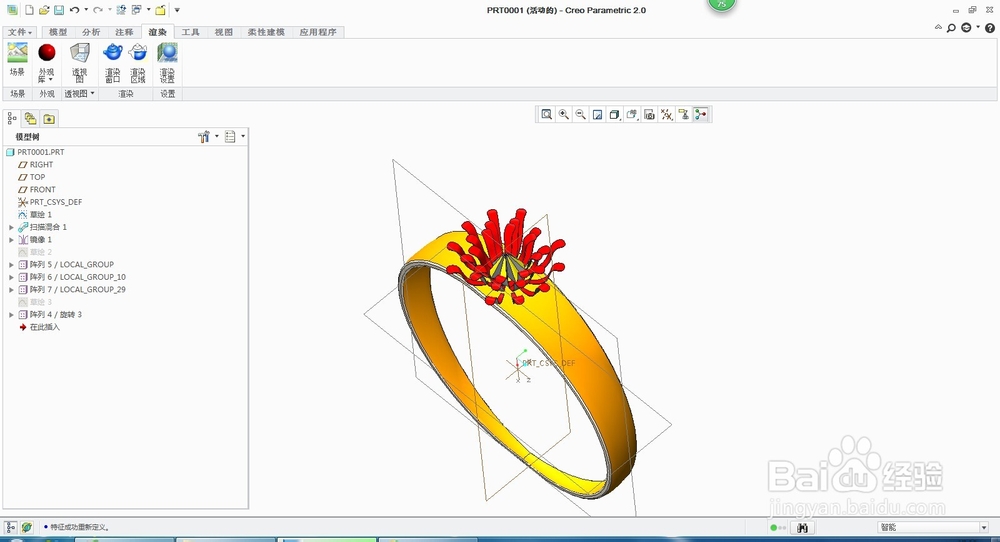

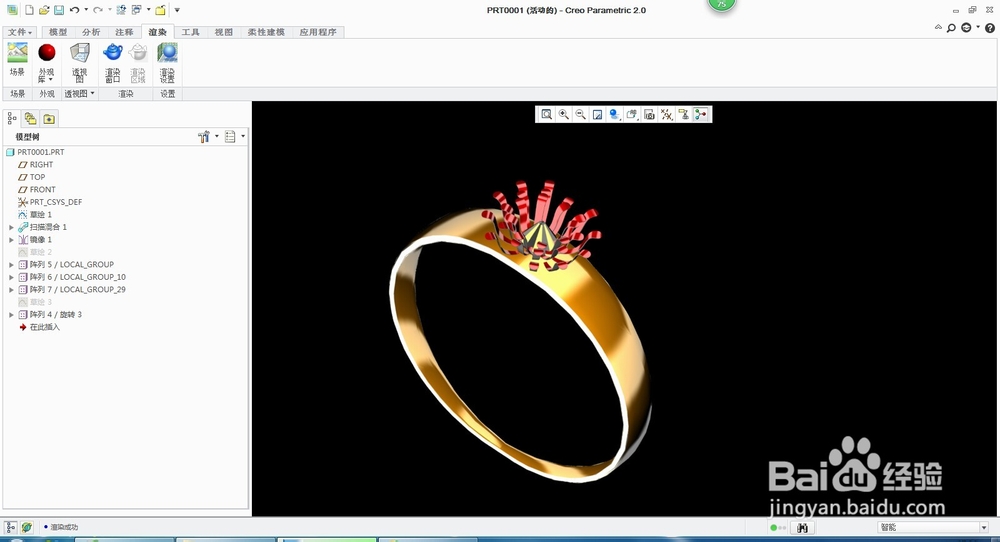

8/8后期，小便简单的处理一下，效果不是怎么好，但是能看吧。
