cadence软件是一款受电子爱好者欢迎的原理图和PCB设计工具，工程师可以利用该软件进行PCB设计设计。规则设置是布线之前必须要做的工作，本篇经验主要介绍PCB创建多个T型连接点的方法。品牌型号：HUAWEIMatebook D系统版本：win10企业版软件版本：cadence16.6方法/步骤1/8分步阅读

第一步，打开PCB editor设计软件，打开对应的PCB工程；

2/8

第二步，在只有一个T型连接点的基础上，先创建多个T型连接点，点击setup-constraints-electrical，进入约束管理器；

3/8

第三步，在net-routing--wiring下面，刚才设置的网络拓扑会显示成userdefined,

4/8

第四步，选中那个网络，邮件创建Create-electrical cset，输入名字，copy constraints from中输入选择的网络名称；

5/8

第五步，在Verify Schedule中选择yes，打开验证；

6/8

第六步，打开检查模式，在约束管理器中analyze-analysis modes，弹出的对话框中将stub lenth/net的检查模式设置为on;

7/8

第七步，选中你设置的网络，右键analyze ,看看是否通过，为绿色PASS表示通过。

8/8

第八步，打开飞线显示功能，看看是否都有了T型连接点，到这一步，完成了多个T型连接点的创建。

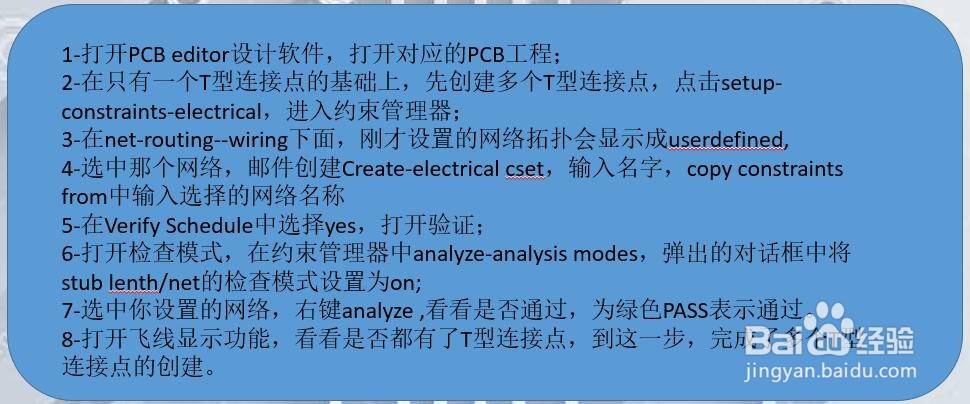

总结1/1

1-打开PCB editor设计软件，打开对应的PCB工程；

2-在只有一个T型连接点的基础上，先创建多个T型连接点，点击setup-constraints-electrical，进入约束管理器；

3-在net-routing--wiring下面，刚才设置的网络拓扑会显示成userdefined,

4-选中那个网络，邮件创建Create-electrical cset，输入名字，copy constraints from中输入选择的网络名称

5-在Verify Schedule中选择yes，打开验证；

6-打开检查模式，在约束管理器中analyze-analysis modes，弹出的对话框中将stub lenth/net的检查模式设置为on;

7-选中你设置的网络，右键analyze ,看看是否通过，为绿色PASS表示通过。

8-打开飞线显示功能，看看是否都有了T型连接点，到这一步，完成了多个T型连接点的创建。

注意事项

以上是个人操作经验，仅供参考，谢谢！
