订阅caxa三维设计训练九十七简单实体
来源：网络收集 点击： 时间：2024-06-30【导读】：
caxa三维设计训练九十七简单实体工具/原料more电脑caxa三维设计方法/步骤1/11分步阅读
2/11
3/11
4/11
5/11
6/11
7/11
8/11
9/11
10/11
11/11
CAXA三维设计

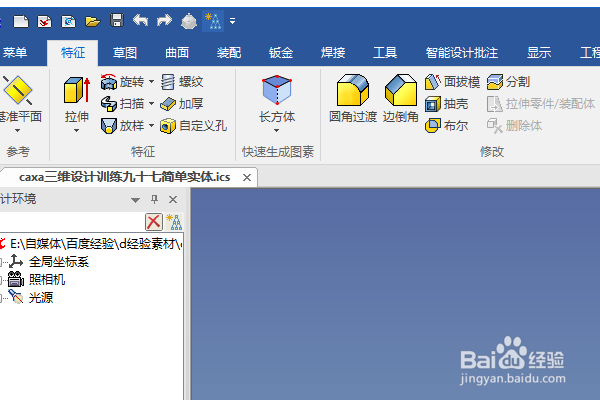

打开caxa三维实体设计软件，
新建一个空白的设计环境，
保存为：
caxa三维设计训练九十七简单实体

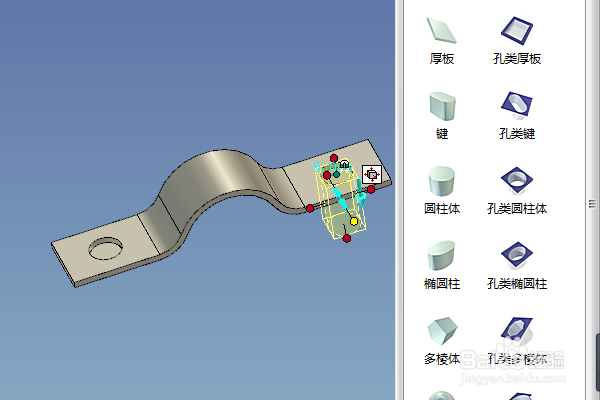

2/11从右边 的设计元素库中拖一个长方体到三维空间释放，

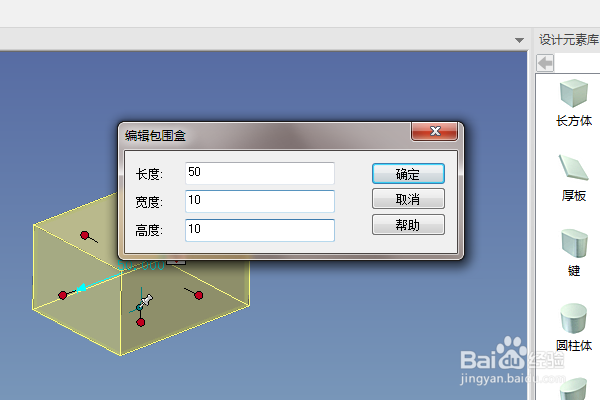

点击手柄，单击右键，编辑包围盒，设置尺寸：50x10x10

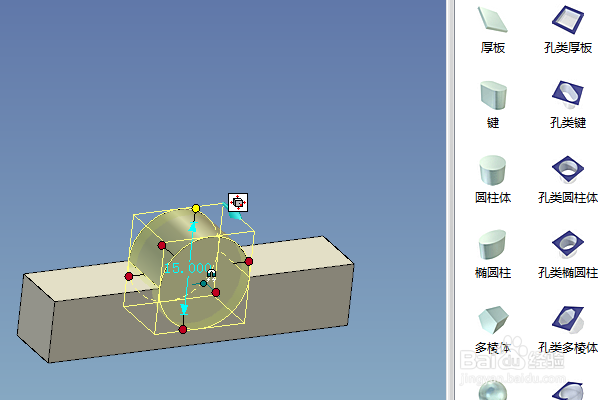

3/11从右边 的设计元素库中拖一个圆柱体到三维空间，点击实体边线的中点释放，
点击手柄，单击右键，编辑包围盒，设置尺寸：直径15，高度10，
点击手柄，调整位置。

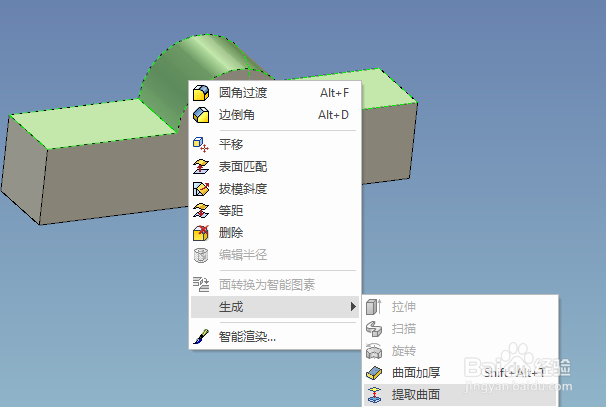

4/11选中实体的两个平面和一个曲面，单击鼠标右键，点击【生成——提取曲面】

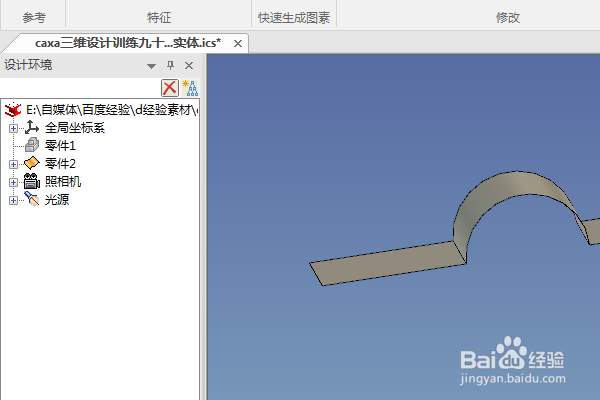

5/11隐藏之前的零件1，只留下这个曲面

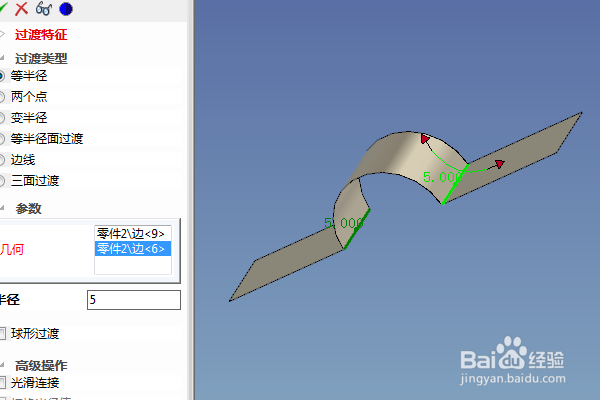

6/11点击工具栏中圆角过渡命令，设置半径R5，
点击两个实体交线，回车。

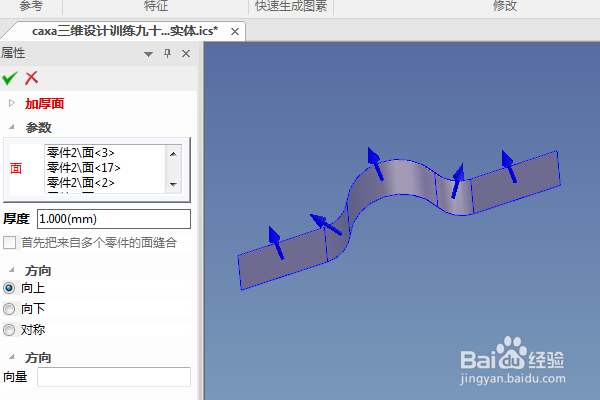

7/11点击工具栏中的加厚命令，
选择五个曲面，方向向上，设置厚度为1，回车。

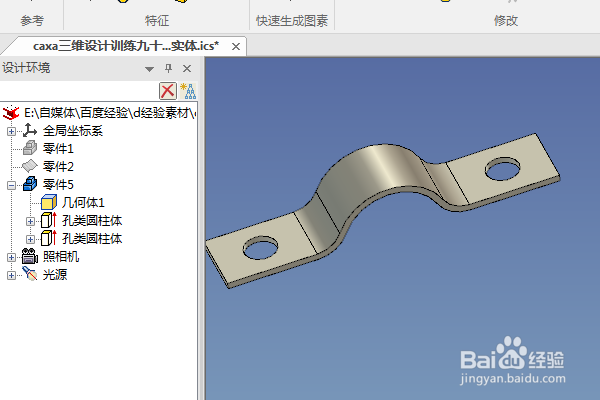

8/11从右边的的设计元素库中拖两个孔类圆柱体到三维空间，点击平面的中心点释放，
点击手柄，调整尺寸：直径5，
9/11隐藏片体，也就是零件2

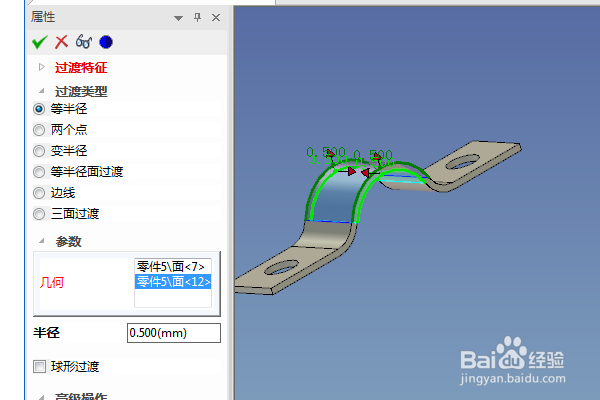

10/11点击工具栏中圆角过渡命令，设置半径R0.5，
点击两个实体曲面，回车。

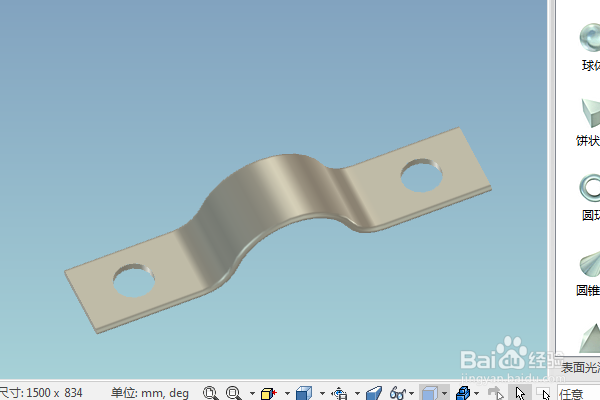

11/11将显示设置为真实感图，
至此，
这个简单的实体零件就建模完成，本次训练结束，
