UG相信用的人比较多，但是对于UG在制作二维图，进行剖视图的时候，会出现更新错误，导致剖视图无法制作。今天我就给大家分享我的经验。喜欢的可以评价点赞，不喜欢的不要喷我哦。我的方法肯定能帮你解决此问题。工具/原料more电脑，UG软件一份装配好的3D图方法/步骤1/6分步阅读

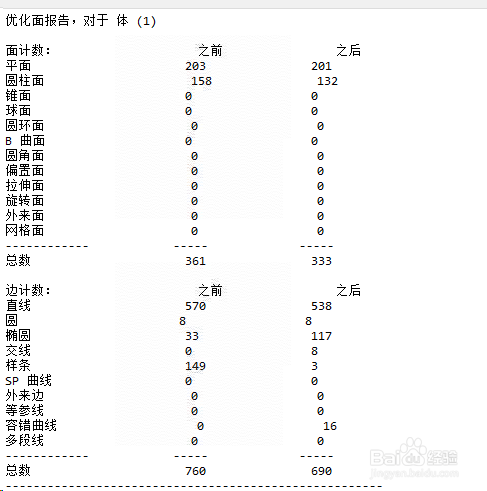

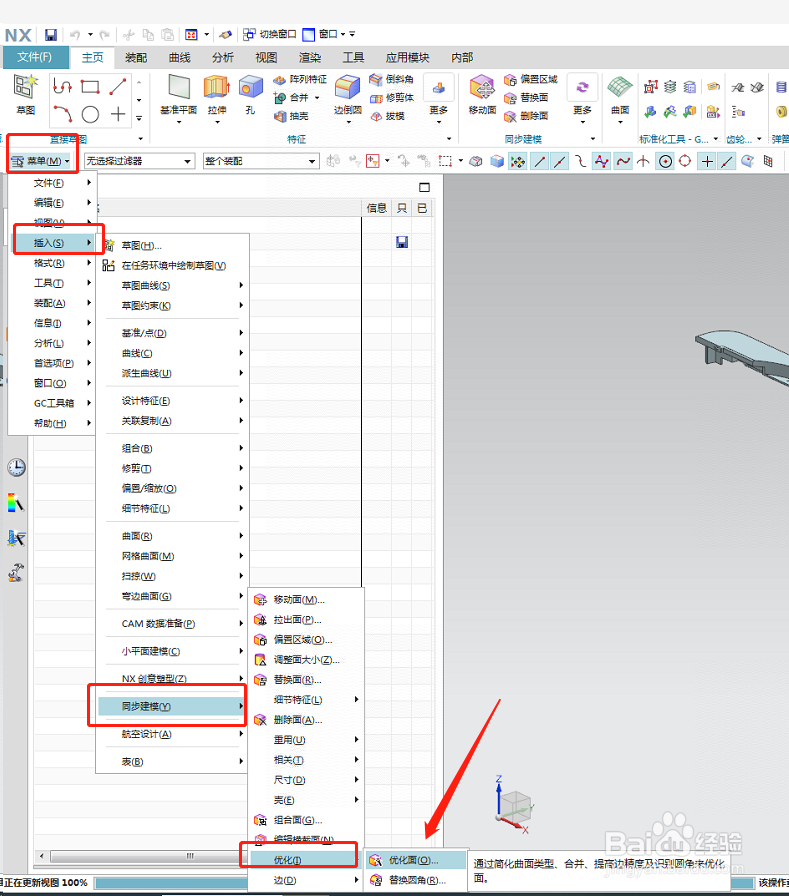

若是单个零部件在剖的时候就剖不了，那就直接试试优化面，保存后再画二维图。肯定是可以的。那这个原因有两个：1.此图画的时候有问题，面没有处理好；2.此图原始图纸不是UG图纸，UG打开，那就经过了转化，造成面有问题。

2/6

若要制作的是装配好的二维图，道理是同样的，需要找出出问题的零部件，再对出问题的零部件进行优化面处理。那怎样快速找出出问题的零部件呢？这里有比较清晰的思路。

3/6

就在制图界面处理，先做一个剖视图，报错没有关系，但是一定要把剖视图操作完成掉。上图左侧的装配导航器里面，有组件的，直接将组件从图纸中删除，这样刚才所剖的视图就会有反应，如果你删除后，所剖视图一下显示出来了，说明你所删除的组件里面有一个零部件有问题。这样在右键显示你的组件，再将组件进行二维图操作，跟上面将的方法一样来找出这个零部件。找到后，再单独处理这个部件，进行优化面处理。

4/6

在排查零部件的时候，优先删除组件，再考虑面相对复杂的零件进行操作。记住删除后，不要保存，否则装配图就废了。只要你删除对了，视图立刻就显示出来了，删除错了，就接着删除别的，不需要保存的。找到最终的问题零部件，优化面处理后进行零部件的保存。在回到总装图纸内。就可以解决此问题了。

5/6

若问题零部件修改保存后还不行，那就说明装配图纸里面不止这一个零部件有问题，那就继续按照方法找到下一个零部件。

6/6

找到问题零部件后可以不着急着去优化面修改，可以单独给这个零部件画一个二维图，试试是否能够剖视图制作，进行验证。

注意事项

装配图纸有问题找到问题零部件之前，所有的删除或者修改动作都不需要保存，避免装配图不完整

最终只需要修改问题的零部件，进行优化面处理，处理后保存改零部件，然后直接回到装配图去，进行视图操作就可以了。

找到问题零部件后可以不着急着去优化面修改，可以单独给这个零部件画一个二维图，试试是否能够剖视图制作，进行验证
