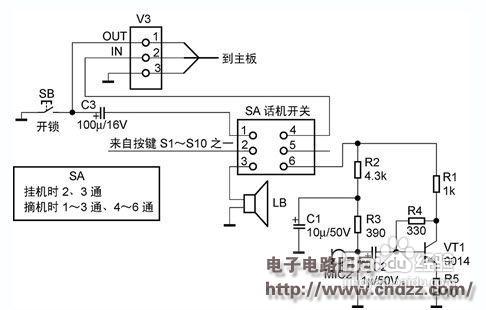

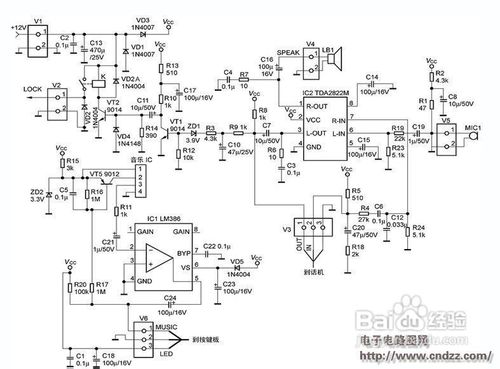

楼宇对讲门铃系统采用较多的分立元件，电路比较复杂，但如果有了原理图，维修操作就容易了。由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生VCC供给其他电路。当户外有人按下S1时，插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地，形成电流通路，相当于把R17下端接地，故VT5的基极为低电平，VT5饱和，音乐IC的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后，由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音。

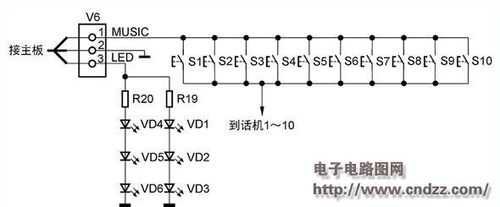

按下S1~S10中的任何一键，若能听到门铃声，说明VT5、音乐IC和IC1工作基本正常。双方能通话，说明IC2和室内话机工作基本正常。 插座V3的1脚正常时是高电位，1脚对地短接时，应能听到继电器K的吸合声，说明开锁电路是正常的。点闭合，电磁锁LOCK得电动作，楼宇门打开。

由于震动频繁，主电路易发生开焊的故障。当出现故障时，首先应查供电部分。由于各部分接口标注清晰，可把主板、按键板、话机摘下来维修，一般容易找到故障原因。
