订阅如何在AD中对PCB进行拼版作业
来源：网络收集 点击： 时间：2024-07-05【导读】：
单个的PCB文件在发到PCB工厂时，都需进行拼版作业，来提物料利用率和提升生产效率，这里示范一下PCB文件如何在AD中进行拼版。工具/原料moreAltium Designer方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7

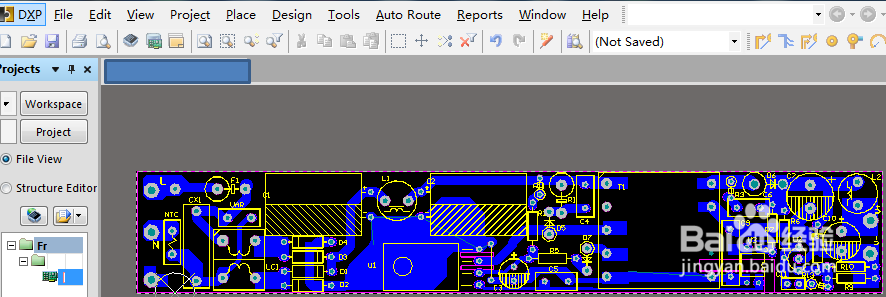

用AD软件打开一份PCB文件，按“V-F”指令，将PCB文档全部显示在页面内。

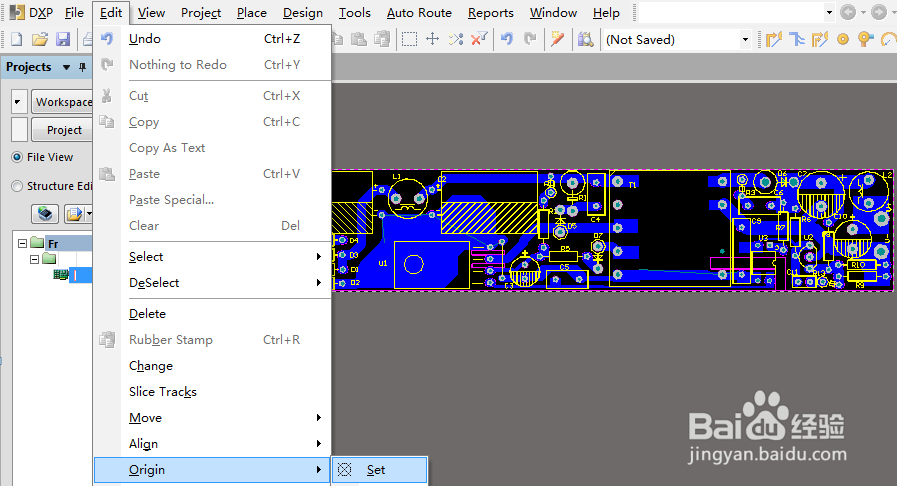

2/7按菜单“Edit-Orign-Set”,重新设计原点，将其设置在外框的左下角片。

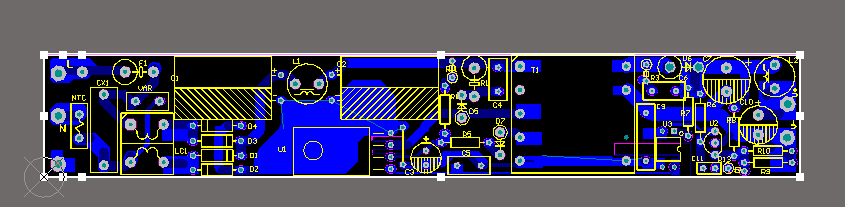

3/7按Shift键，点选PCB外框，然后按Ctrl+C复制外框，然后在状态栏处出现一个选择参考点提示，点选原点。

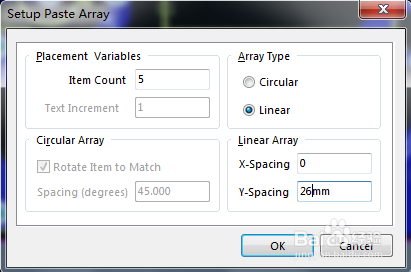

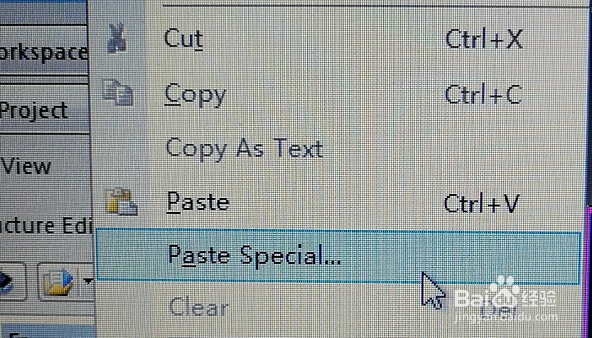

4/7按菜单“Edit-paste special”,在弹出的对话框中选择“Paste Array”,在新弹出的对话框上，选择线性阵列或环形阵列，输入想阵列的数目和阵例间距，本例中以线性阵列为例，如下图。

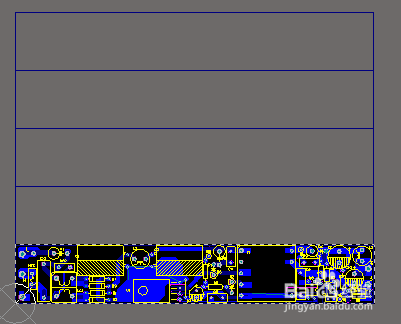

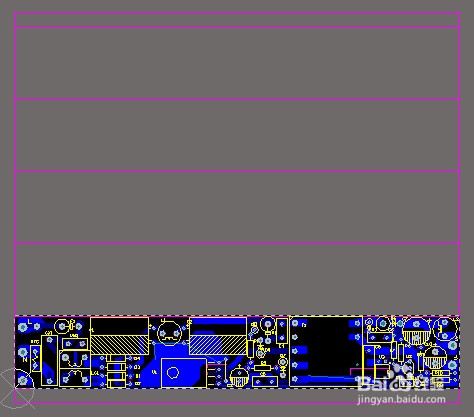

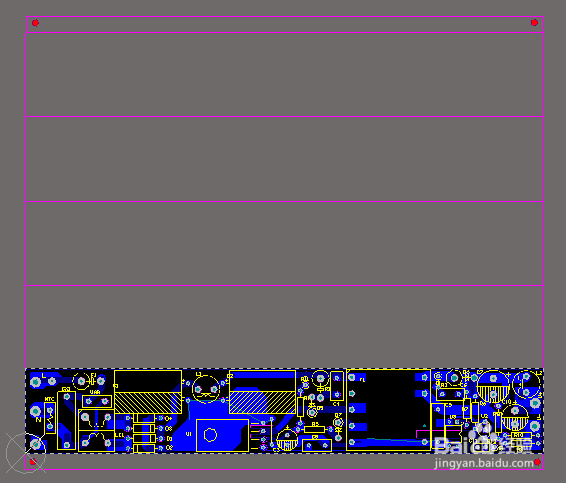

5/7阵列拼版如图，为一个五拼版PCB，但是还需要加上工艺边，用于PCB生产时夹持使用，在上、上两边各加5mm工艺边。
6/7工艺边加完之后，还需要加上Mark点，用于后续贴片等机器加工做视觉识别标志，做Mark点，如下图所示。

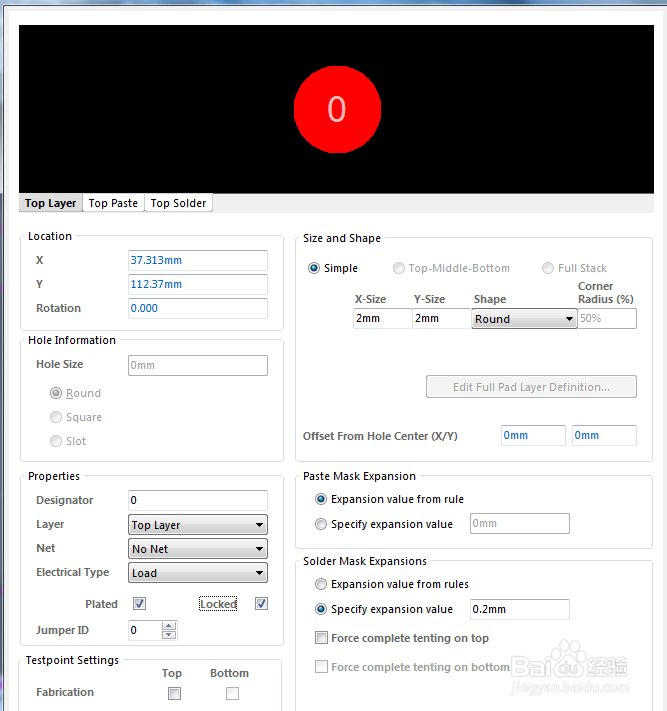

7/7在工艺边上的四角位置，按“P-pad”,放置Mark点。然后这份文件就可以发至PCB厂商处做实物拼版PCB。
