SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何绘制M12插头呢？品牌型号：solidworks 2013系统版本：电脑方法/步骤1/5分步阅读

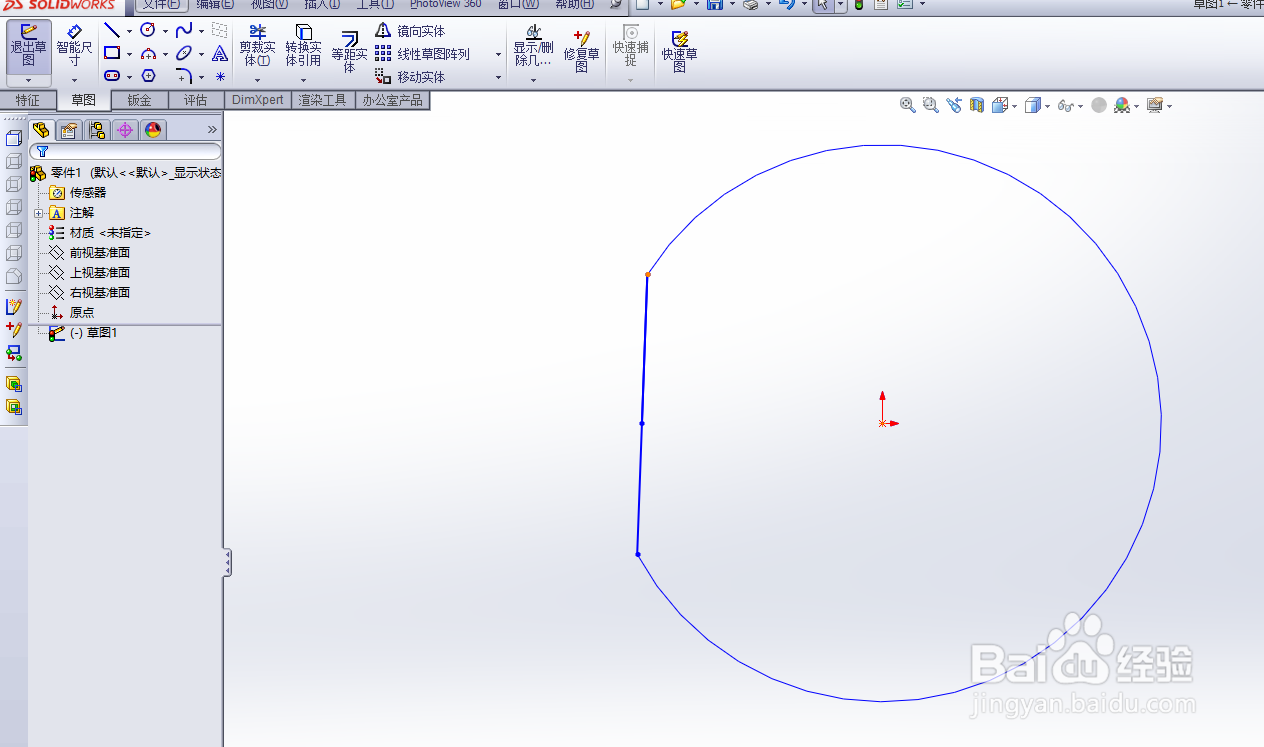

第一步，打开软件进入solidworks工作界面，利用草图工具绘制带缺口的圆；

2/5

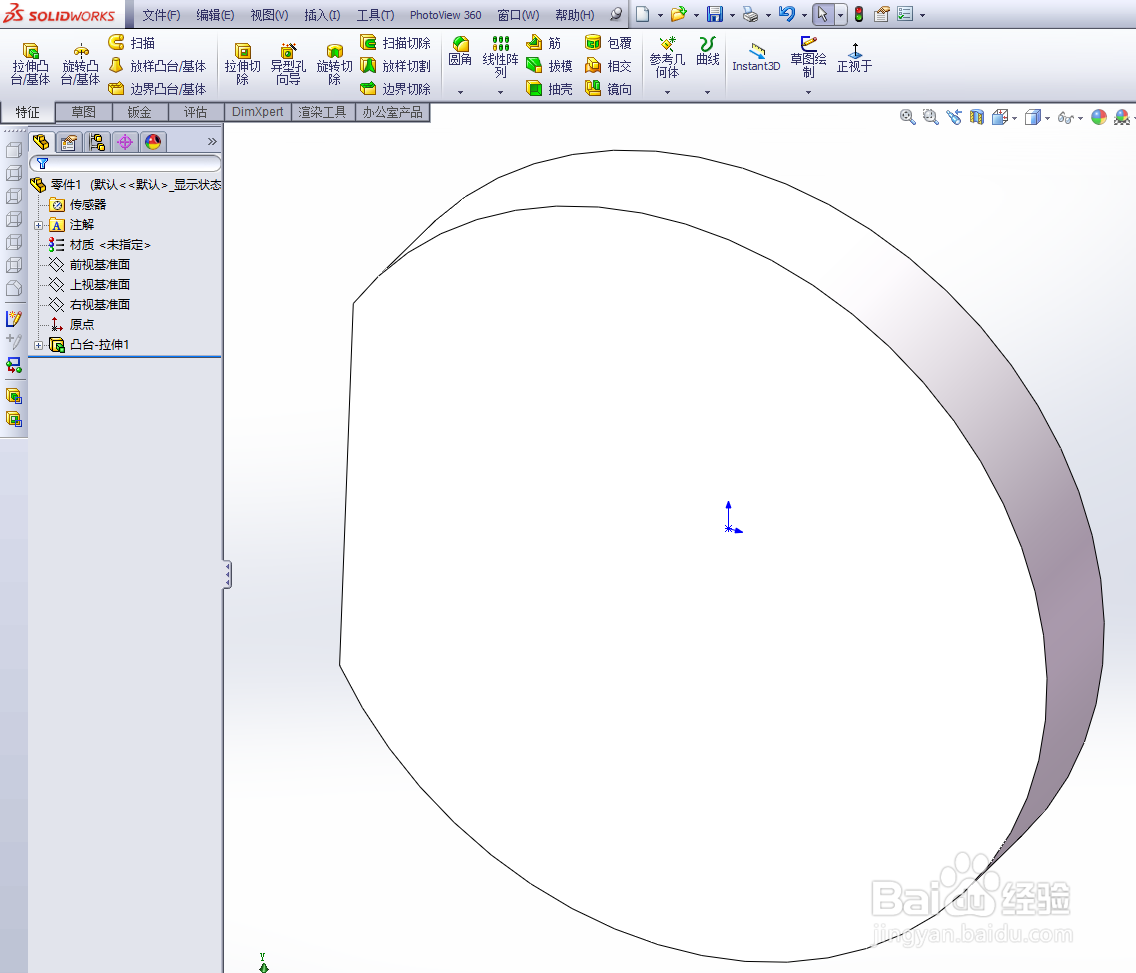

第二步，然后通过拉伸命令，拉伸深度为3mm;

3/5

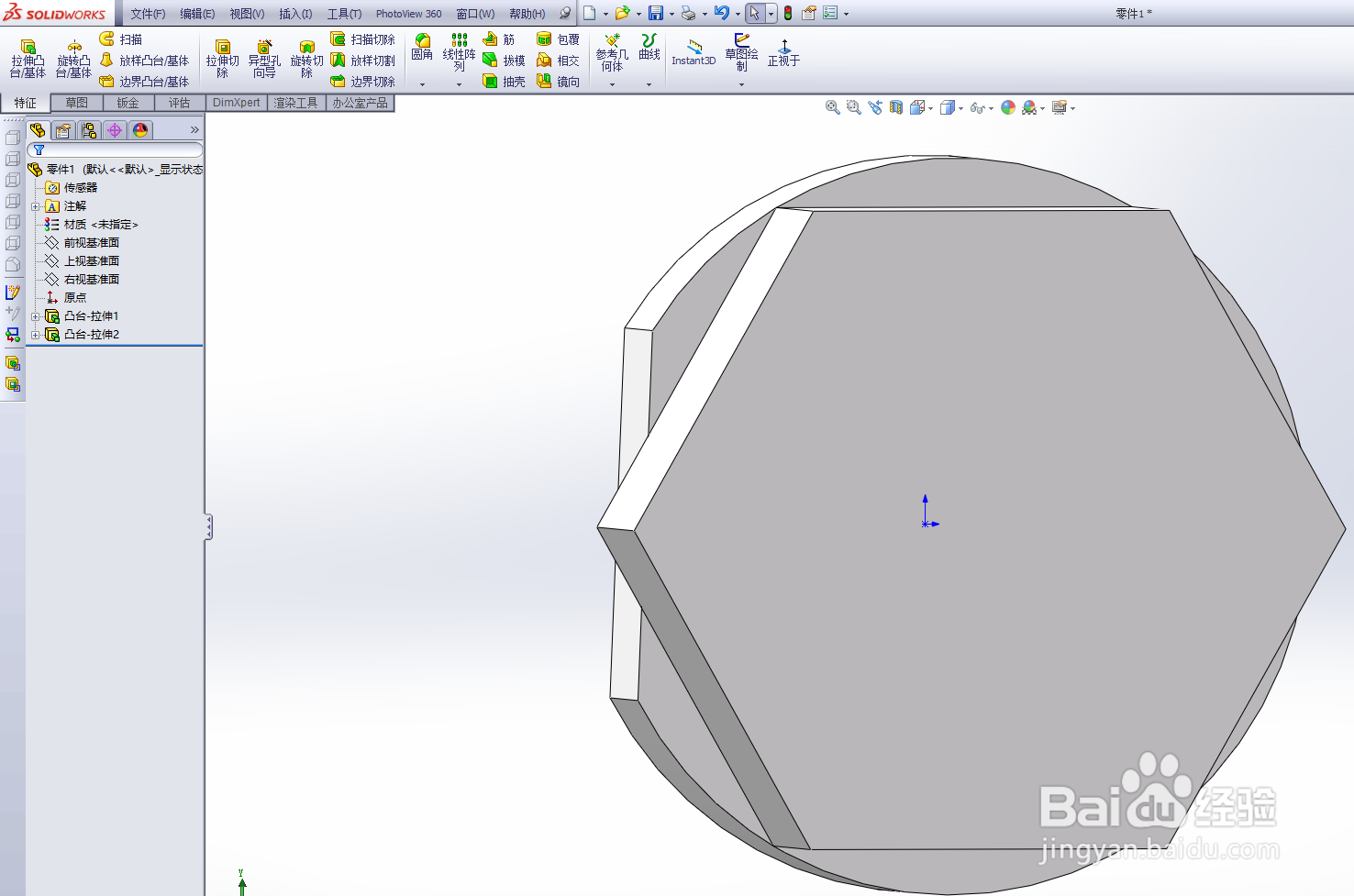

第三步，在圆上绘制一个六角形，拉伸深度为4mm;

4/5

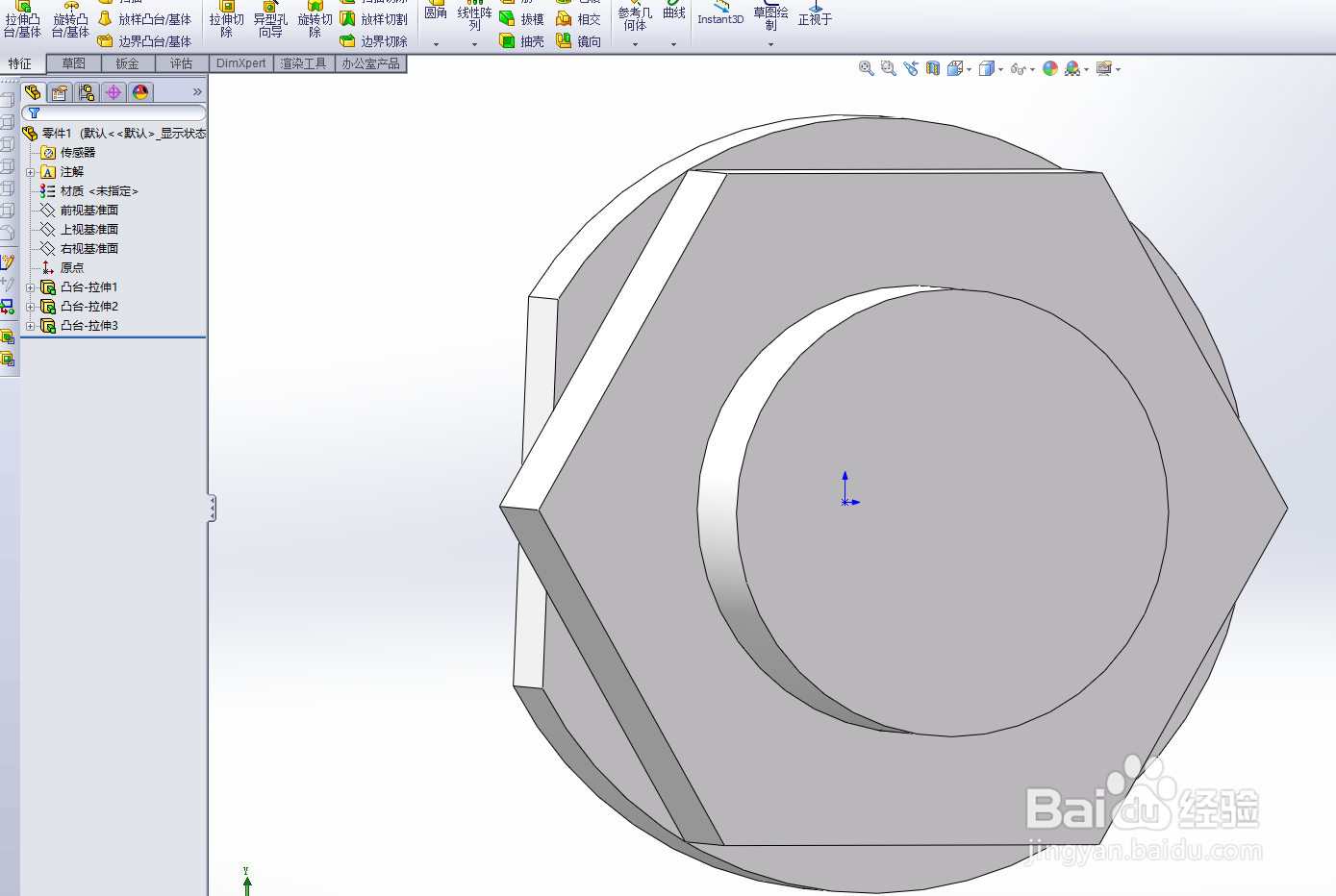

第四步，在以六角形所在的面为绘制平面，绘制6mm的半径，拉伸深度为5mm;

5/5

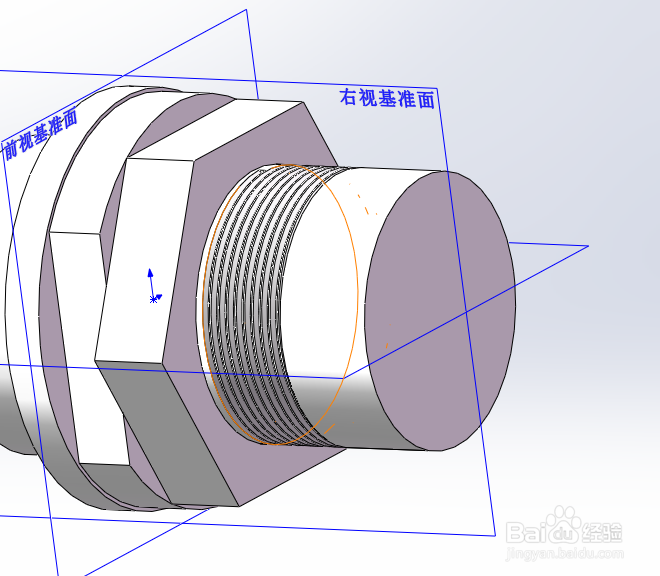

第五步，在6mm为半径的圆平面上，再绘制一个同样大小的圆，然后在”特征“页面中的工具栏选择”曲线“--”螺旋线/涡状线“，通过扫描切除命令，生成螺纹；

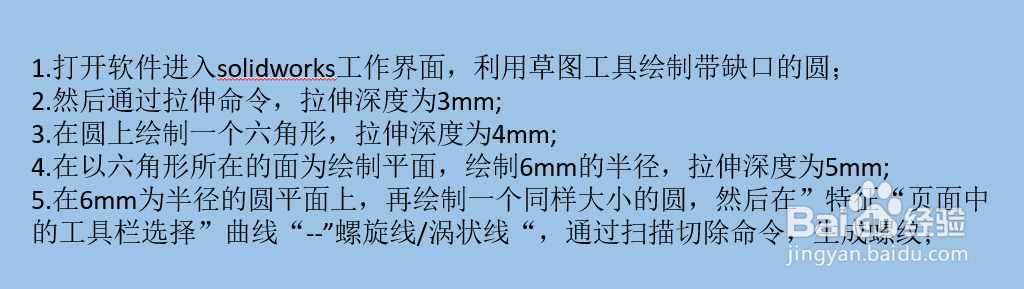

总结1/1

1.打开软件进入solidworks工作界面，利用草图工具绘制带缺口的圆；

2.然后通过拉伸命令，拉伸深度为3mm;

3.在圆上绘制一个六角形，拉伸深度为4mm;

4.在以六角形所在的面为绘制平面，绘制6mm的半径，拉伸深度为5mm;

5.在6mm为半径的圆平面上，再绘制一个同样大小的圆，然后在”特征“页面中的工具栏选择”曲线“--”螺旋线/涡状线“，通过扫描切除命令，生成螺纹；

注意事项

以上是SolidWorks草图中solidworks如何绘制M12插头的方法，希望对你有所帮助8！
