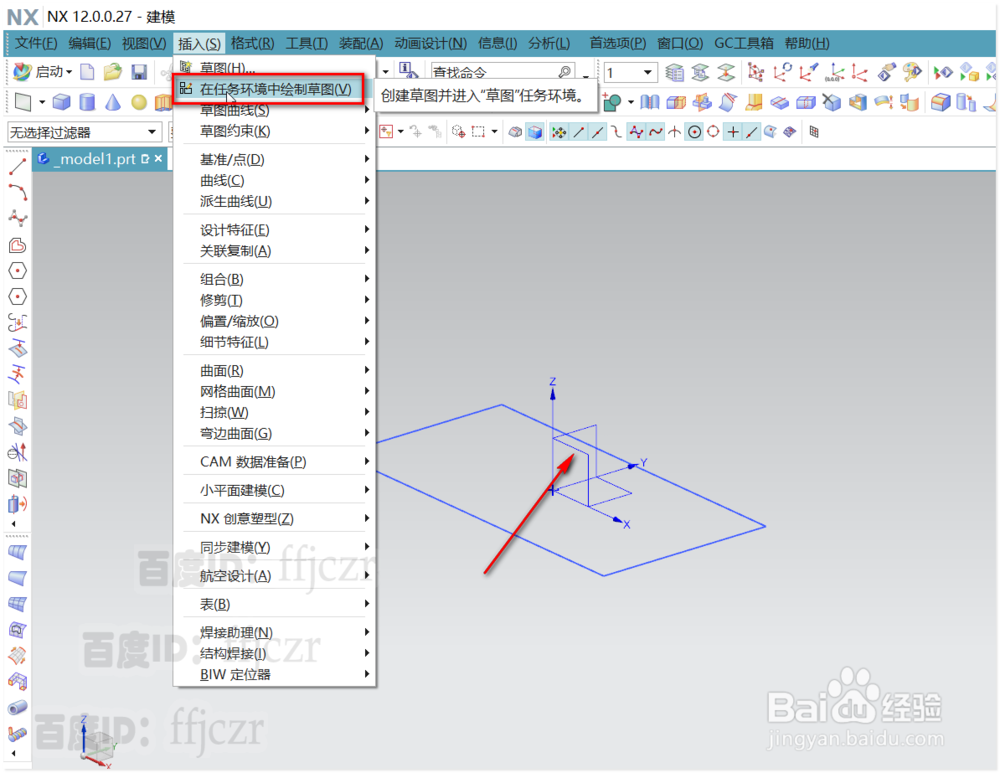

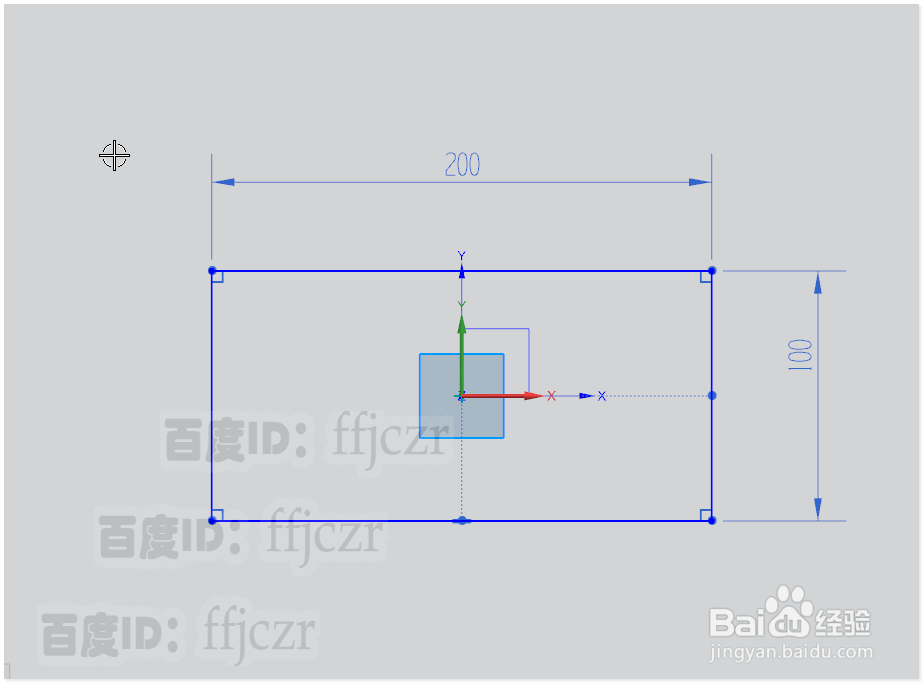

选择在任务环境中绘制草图，以XY平面为草绘平面；选用从中心绘制矩形长为200宽100.

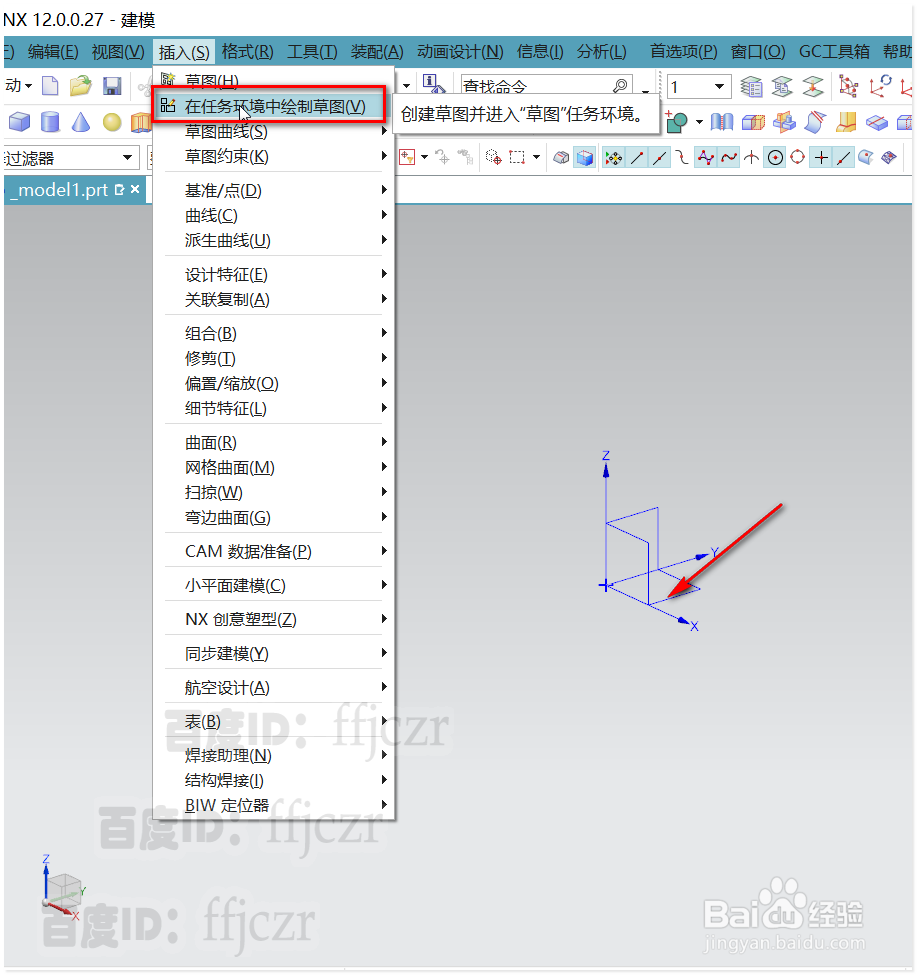

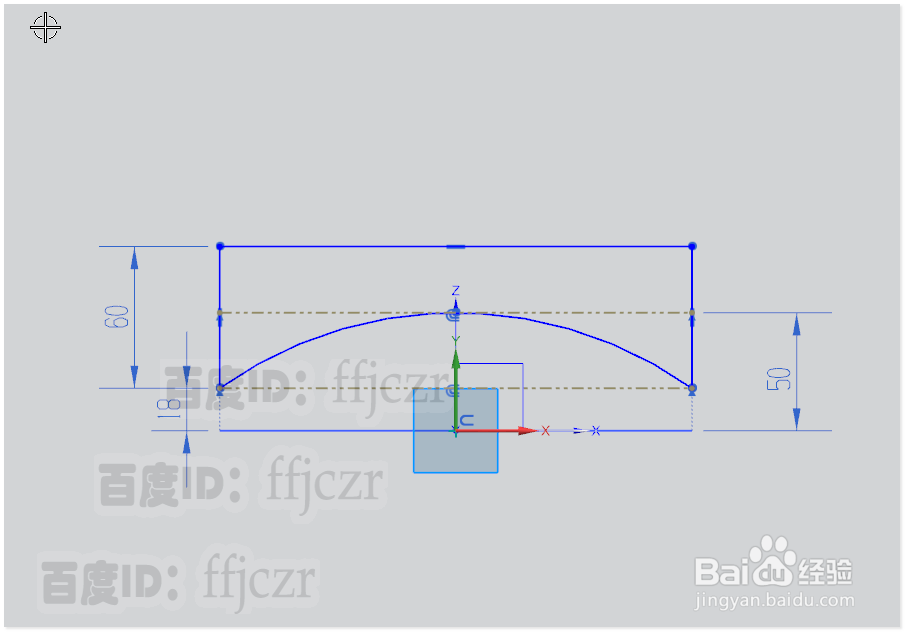

完成上步草图后，再次选用在任务环境绘草图，草绘平面为XZ；选用偏置曲线命令，将上步绘制的草图向上偏置二次，生成二条参考直线。距离分别为：18、50.再用三点画弧的方法，分别选取第一条直线的两端点为圆弧的端点，选第二条线的中点为圆弧的中点。得到圆弧后用直线将圆弧连接成封闭形状，如图所示。

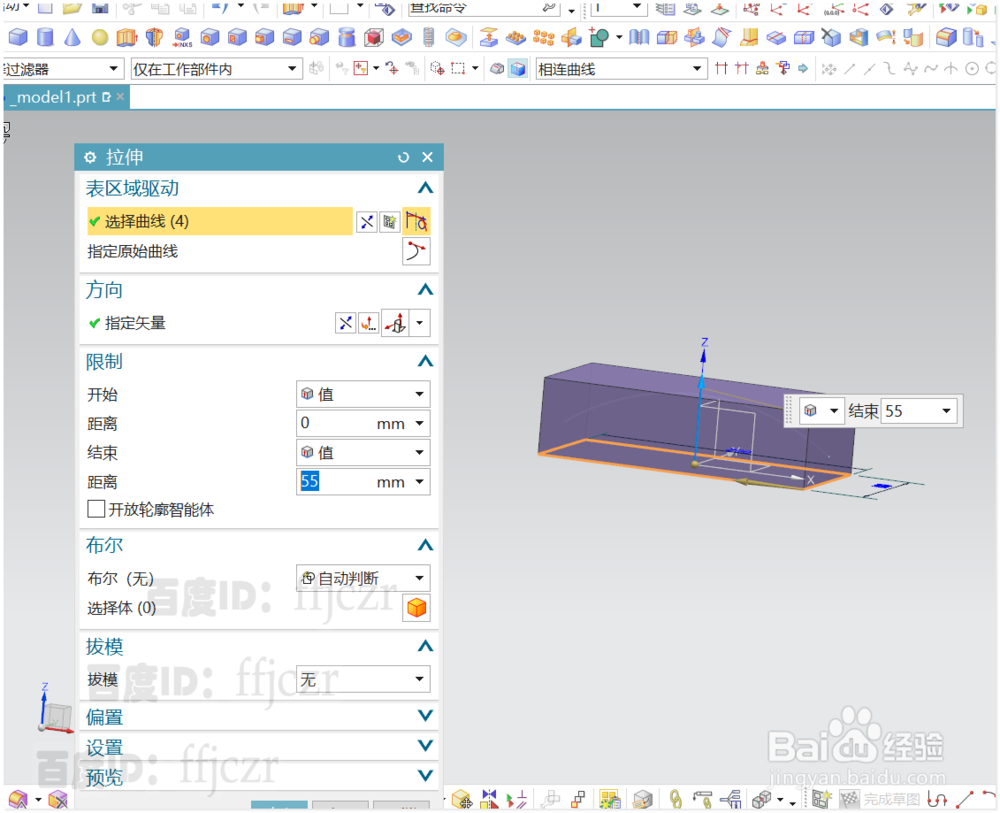

选用拉伸命令，截面线选第一步绘制的矩形；矢量方向为Z正向，拉伸距离为55.得到模型的基本体。

再将选用拉伸命令，截面线选第二步绘制的封闭圆弧；对称拉伸90。

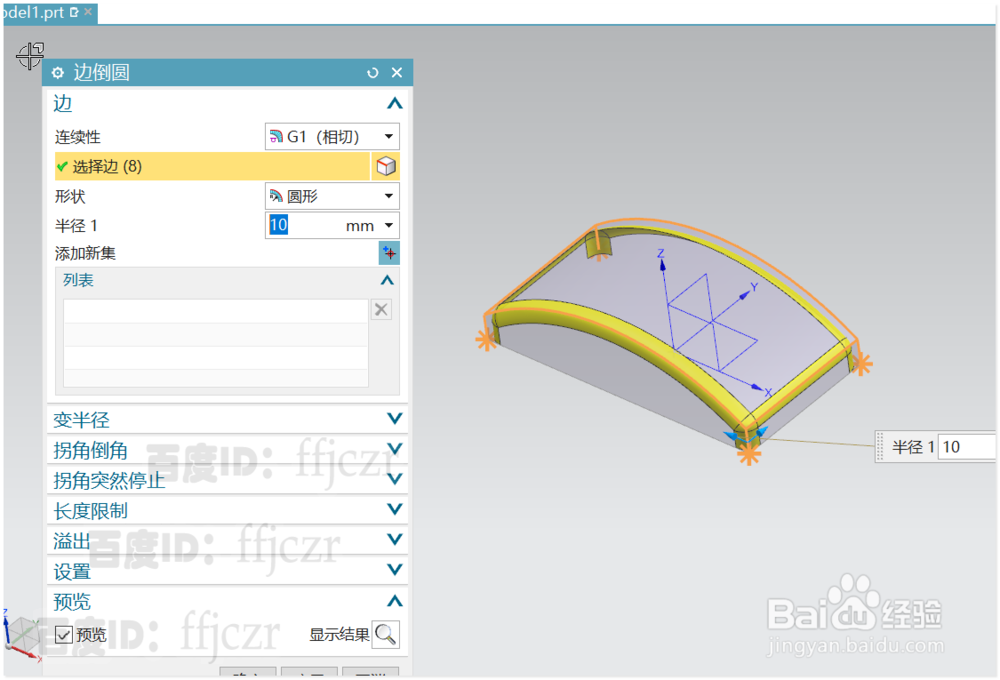

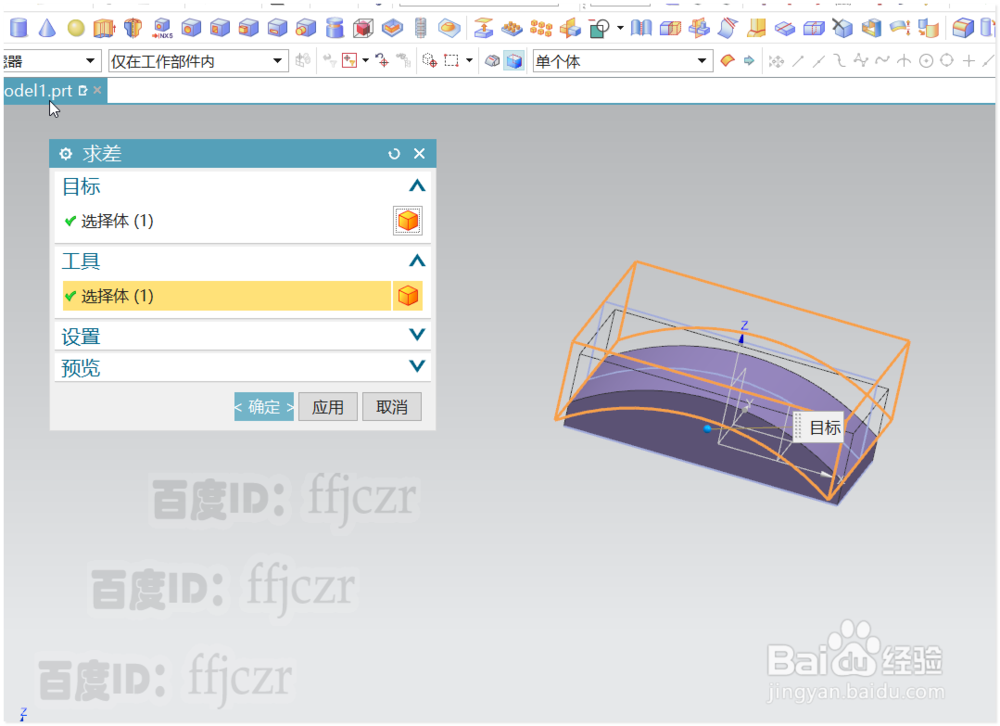

选用布尔求差命令，目标体为第三步的拉伸体，工具体为则为第四步的拉伸体；得到所要的模型。对相交的边进行倒半径为10的圆角。

模型曲面开孔

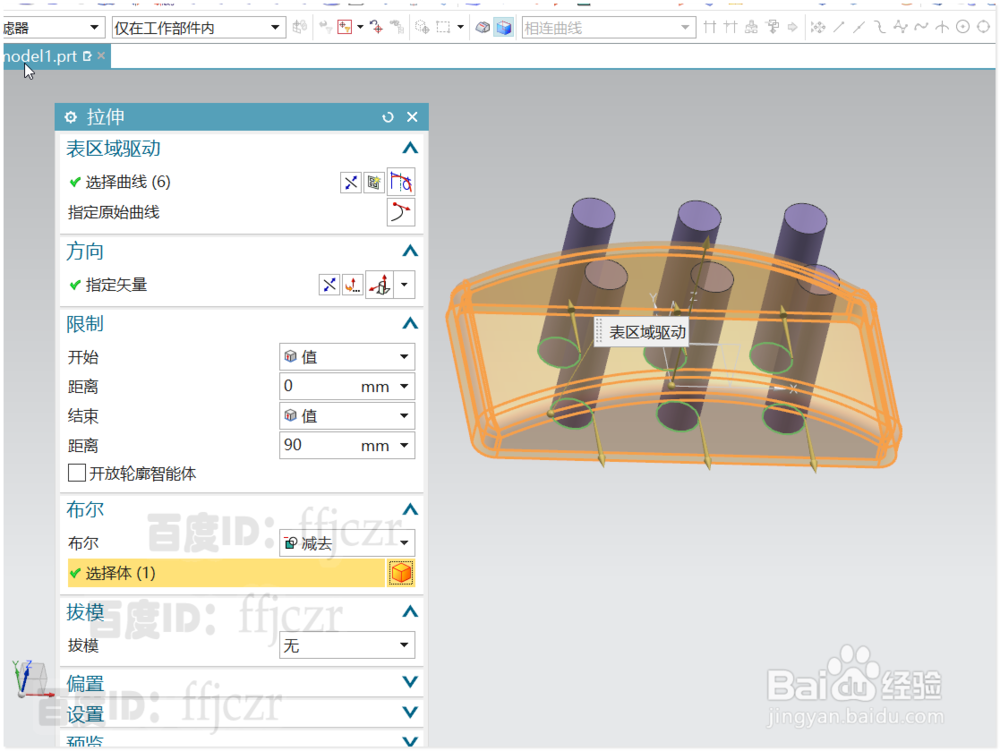

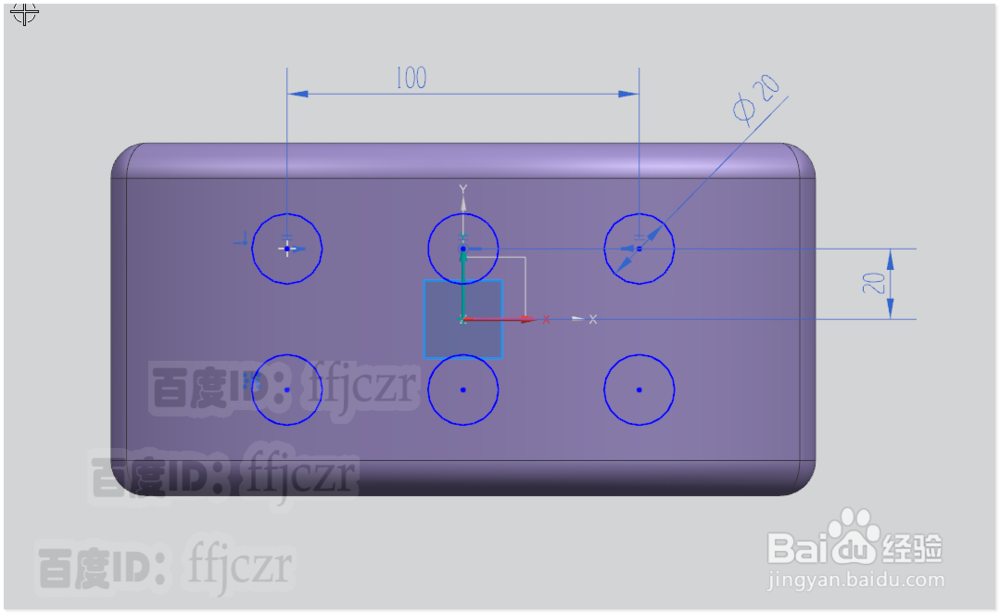

选用拉伸命令，在XY上绘出6个直径为20的圆形；圆形的定位数值如图所示。完成后回到拉伸命令，拉伸高度只要超出模型高度即可，进行布尔求差。即可得到所要的孔。选用抽壳命令，抽壳厚度为5.得到最终模型。
