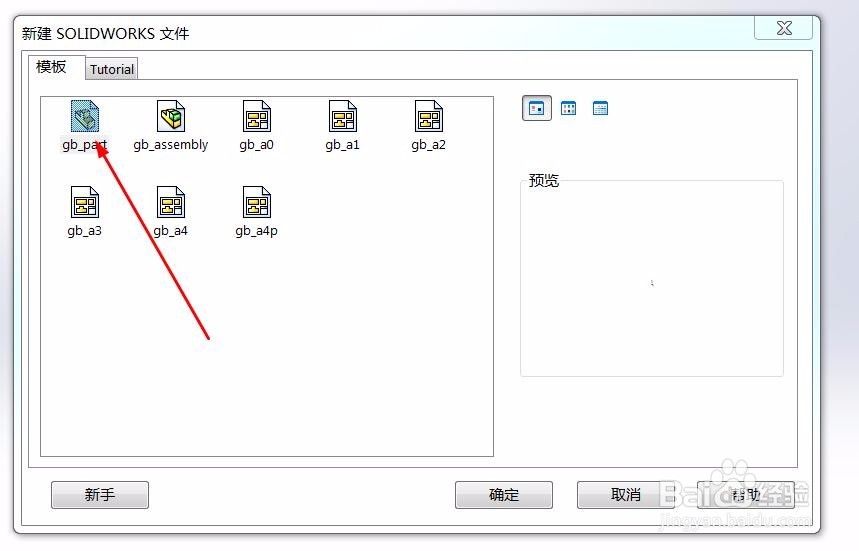

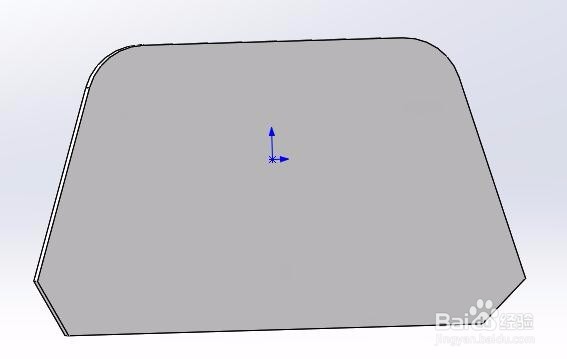

首先打开solidworks软件，进入新建模型界面，然后新建模型。如下图建立一个斜边的四边形并进行倒圆角和倒角。

然后保存。

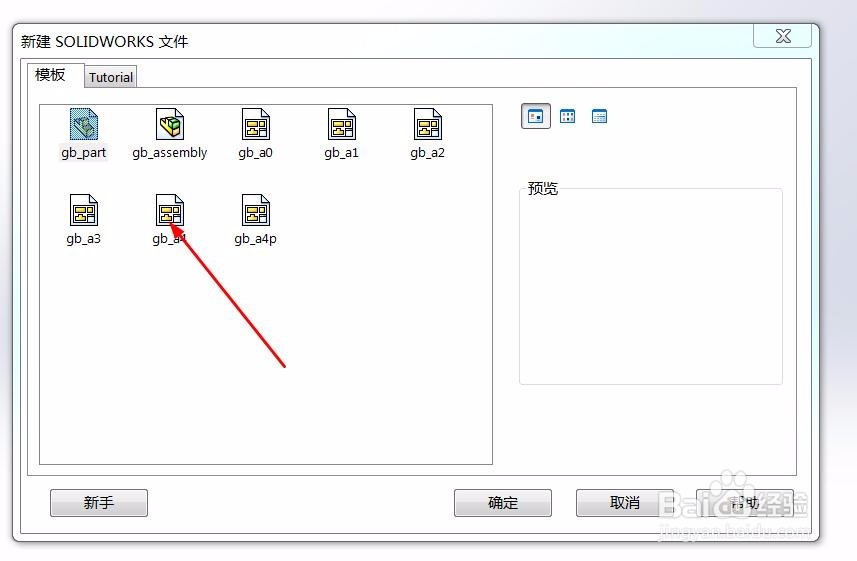

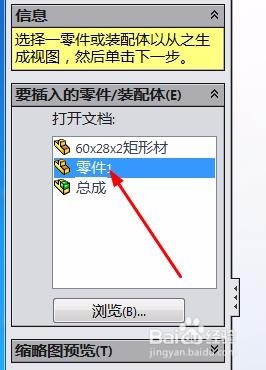

新建工程图文档然后在左边选择刚刚绘制保存的文档，生成工程图视图

选择智能标注工具。

开始标注对角之间的尺寸

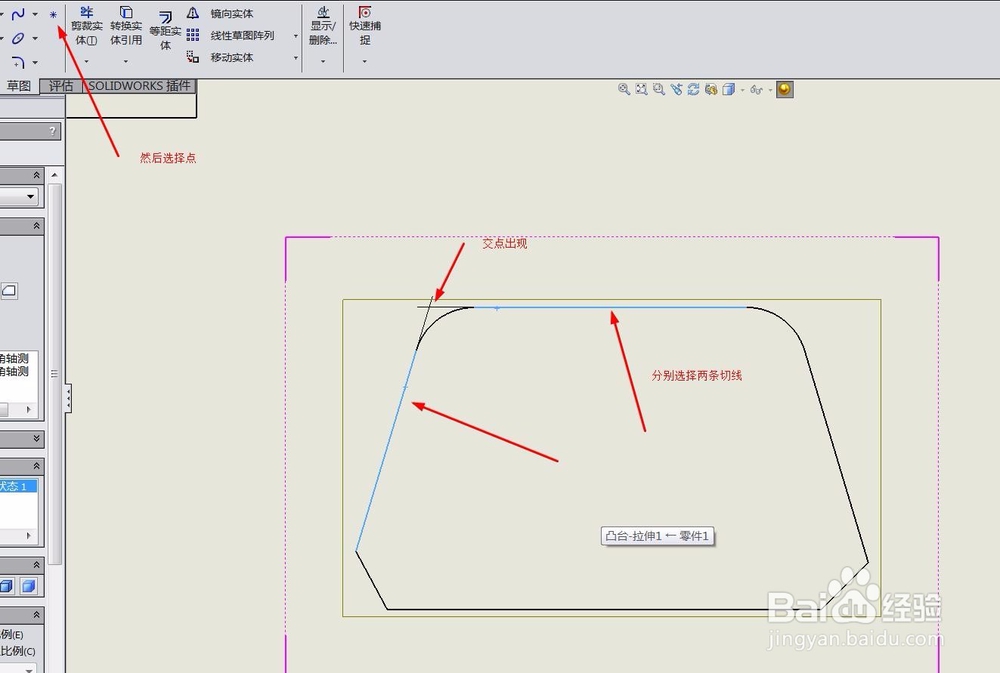

首先对圆角进行标注，分别选择倒角的两条切线，然后选择工具栏的点命令，然后就会出现交点，同样对另一个圆角进行操作。

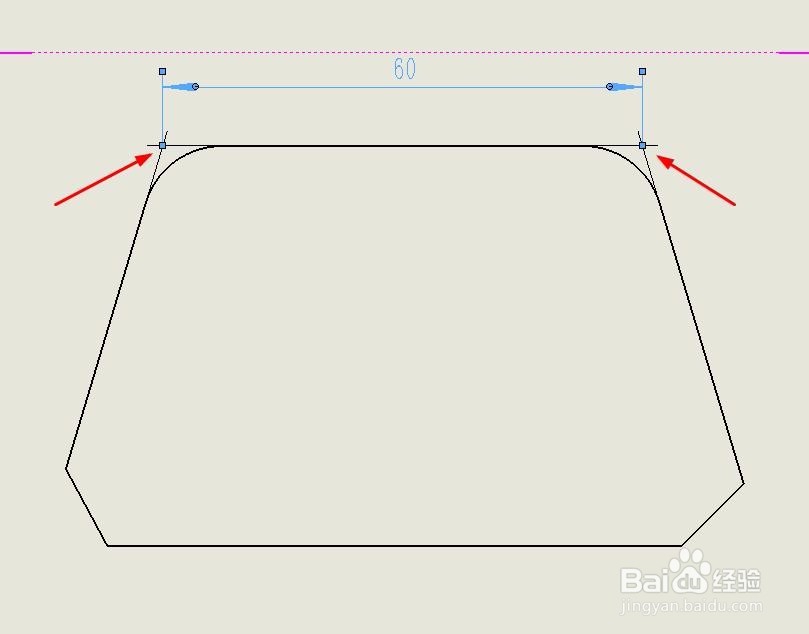

最后在选择智能标注工具，分别选择刚出现的交点，进行标注。

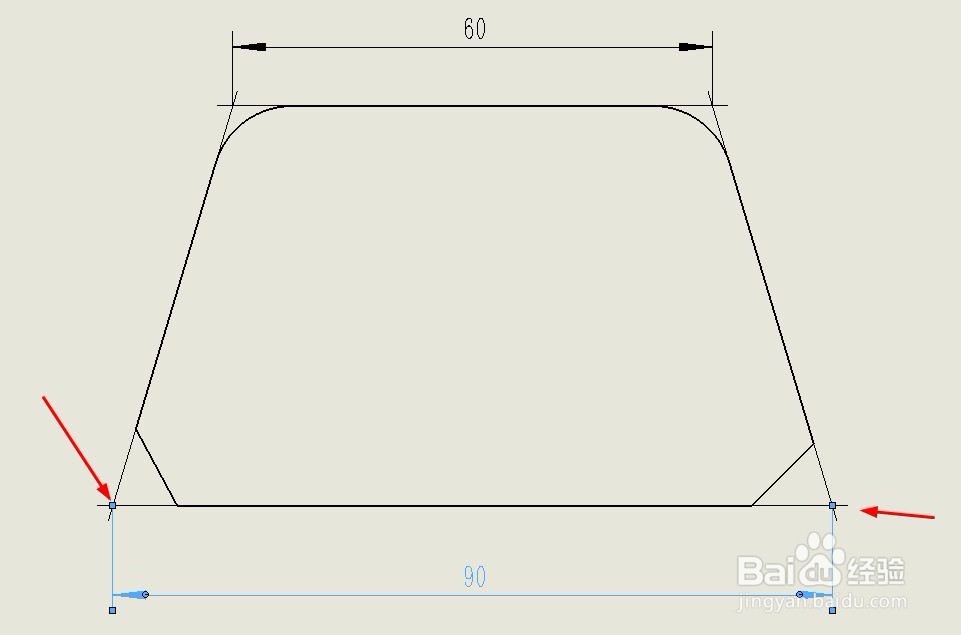

接着对倒角进行标注，原理和倒圆角一样的，大家可以试试。

积极进取。

下来我会为大家介绍另一种倒角之间距离标注的方法。
