在网络工程的建设中，采用dhcp为计算机终端自动分配IP地址是十分方便的，不但减少了ip地址的浪费，还减轻了网络管理员的工作量。在网络建设中我们经常会遇到一些问题，dhcp获取ip地址失败，那么怎么排查这个问题呢，下面天使为大家列出了几种可能的原因。工具/原料moreDHCP方法/步骤1/7分步阅读

确定网络拓扑结构图

在实际的应用中，我们在不同的交换机上划分不同的vlan，vlan跨交换机通信，明确你所建设的网络拓扑结构图

2/7

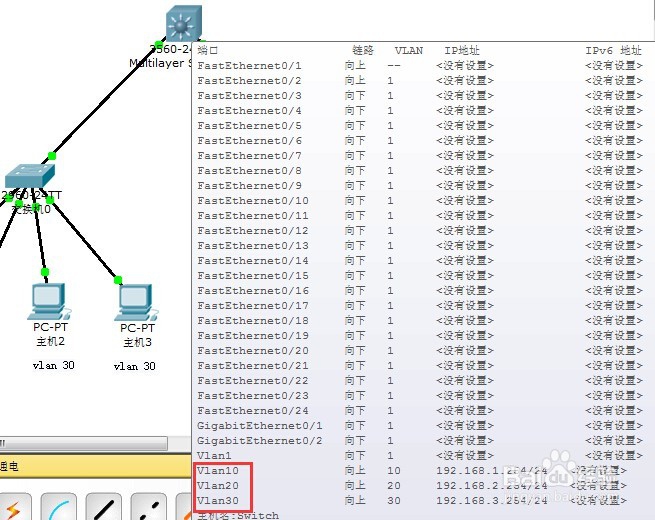

核心交换机具备所有Vlan

在核心交换机上创建整个网络的vlan，并给每一个vlan设置相应的IP地址，这里不需要对具体的端口配置vlan

3/7

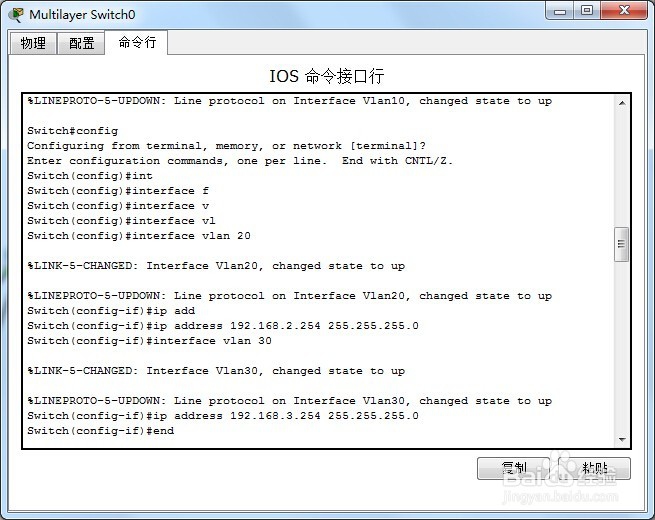

核心交换机设置各Vlan的IP

在核心上，设置每个vlan的ip地址(此处ip也是相应vlan的网关)

Switch(config-if)#interface vlan 30

%LINK-5-CHANGED: Interface Vlan30, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up

Switch(config-if)#ip address 192.168.3.254 255.255.255.0

Switch(config-if)#end

4/7

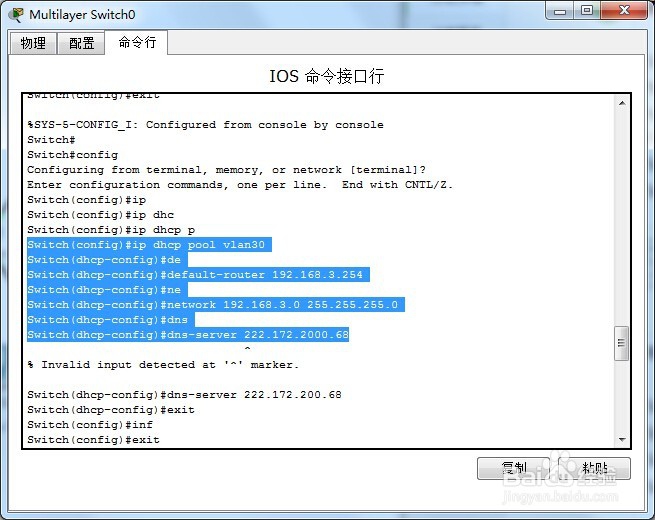

核心交换机设置各Vlan的dhcp池

也就是每一个vlan的地址范围、网关、dns等信息的设置

Switch(config)#ip dhcp pool vlan30

Switch(dhcp-config)#default-router 192.168.3.254

Switch(dhcp-config)#network 192.168.3.0 255.255.255.0

Switch(dhcp-config)#dns-server 222.172.2000.68

5/7

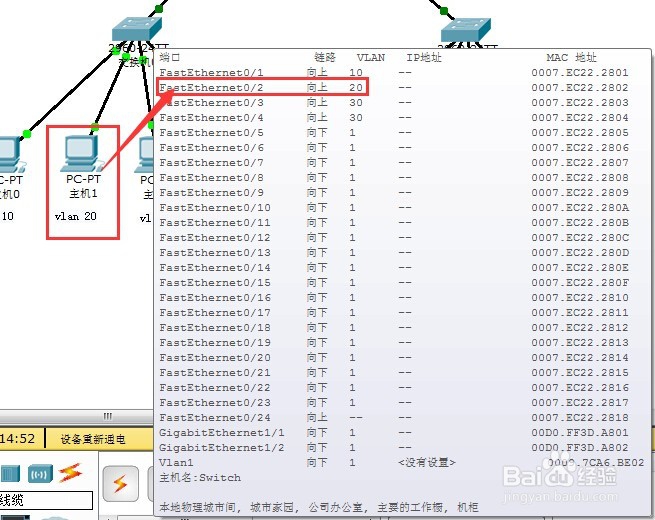

接入层交换机端口指定vlan

接入层交换机是和终端设备间接或者直接连接的，在我们所示的拓扑结构图中，需要指定相应的端口在vlan中

Switch(config)#interface f0/2

Switch(config-if)#switchport access vlan 20

6/7

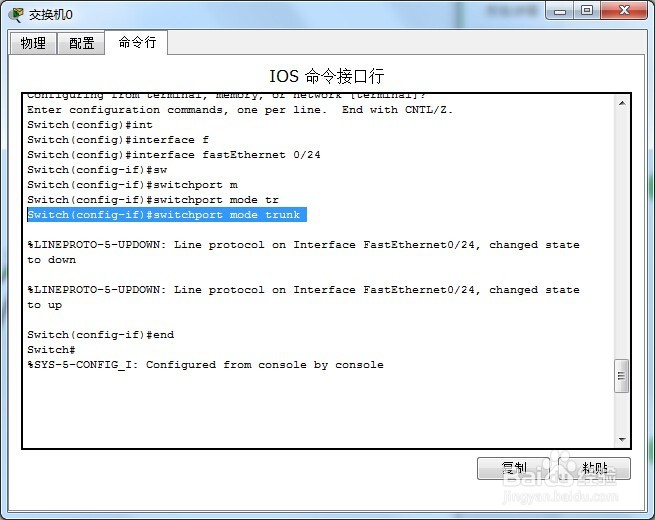

【最关键】对接入层交换机与核心交换机端口truck

很多人上面的步骤都知道，但是一直郁闷为什么不能自动获取到ip地址，原因就是没有将接入层与核心连接的端口，truck，核心的这个端口默认是truck的

Switch(config)#interface fastEthernet 0/24

Switch(config-if)#switchport mode trunk

7/7

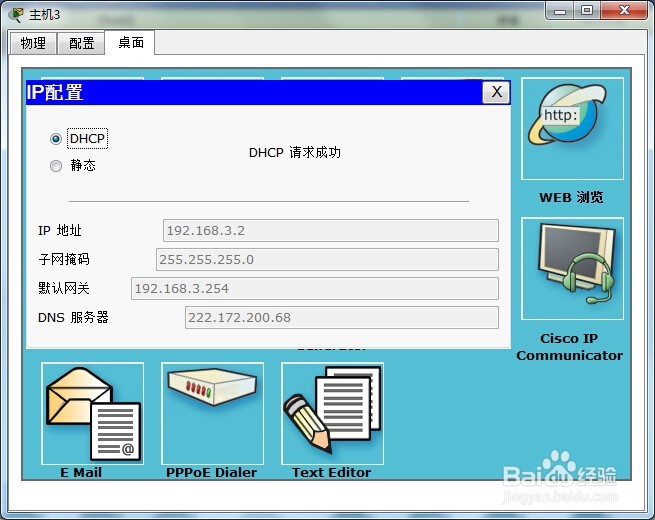

修改IP获取方式为DHCP

自动获取DHCP地址成功，并且每一个vlan都可以获取到指定的ip地址范围
