本文讲述了如何在OrCAD原理图中根据元件位号或者元件值快速查找元件的两种方法。 方法一：在.obj页面的“File”标签下查找元件。 方法二：在.obj页面的“Hierarchy”标签下查找元件。工具/原料more PCCadence OrCAD Capture软件方法一：在.obj页面的“File”标签下查找元件1/6分步阅读

打开OrCAD原理图文件：菜单Flie → Open→Design...

或者直接点击工具栏上的“Open document”图标。

2/6

这时默认打开的是原理图的.obj页面的“File”标签。

如果在整个文档中查找元件，单击.dsn文件选择整个文档；

如果只在一个页面中查找元件，则单击选中该页面或者双击进入该页面。

3/6

例如我们要查找所有的IC元件，可以按如下步骤操作：

1. 在Search工具栏的文本框中输入U* （*为通配符）；

2. 点击在Search工具栏的下拉箭头，确认只选中元件，其它的不要选。具体操作为：先点击“DeselectAll”，再点击“Parts”；

3. 最后点击“查找”图标进行查找。

可以按下图的序号进行操作。

4/6

这时在屏幕下方的“Findwindow”窗口将显示所有符合查找条件的对象。

窗口中显示了各个元件的Reference、Value和所在的页面等信息。

5/6

在“Findwindow”窗口双击任何一个元件，视图将切换到元件所在页面并高亮显示该元件。

6/6

也可以按第3步的方法查找具有同一Value的元件，例如要查找所有电阻值为1K的电阻，可以在在“Search”工具栏的文本框中输入1K，其它操作不变。

点击“查找”图标后Findwindow”窗口将显示所有1K的电阻值的相关信息。双击任何一个元件，视图将切换到元件所在页面并高亮显示该元件。

方法二：在.obj页面的“Hierarchy”标签下查找元件1/1

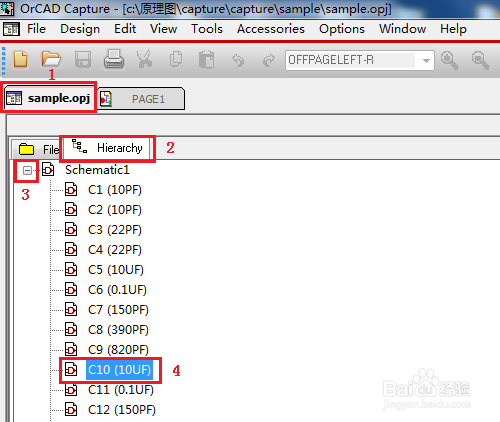

在原理图的.obj页面下单击选择“Hierarchy”标签。

点击“+”展开目录显示所有元件，展开后“+”变成“-”。

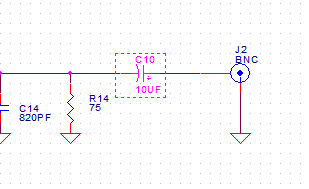

双击需要查找的元件名称，视图将切换到元件所在页面并高亮显示该元件。

注意事项

请注意方法一第2步说明的元件查找范围的问题，否则可能找不到元件或者找到的元件不全面。
