订阅SolidWorks Routing如何画管道布线
来源：网络收集 点击： 时间：2024-07-06【导读】：
SolidWorks Routing如何画管道布线Routing是SolidWorks布线模块，会的人不是很多，接下来给大家简单讲下Routing如何绘制管道。工具/原料moreSolidWorksSolidWorks方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

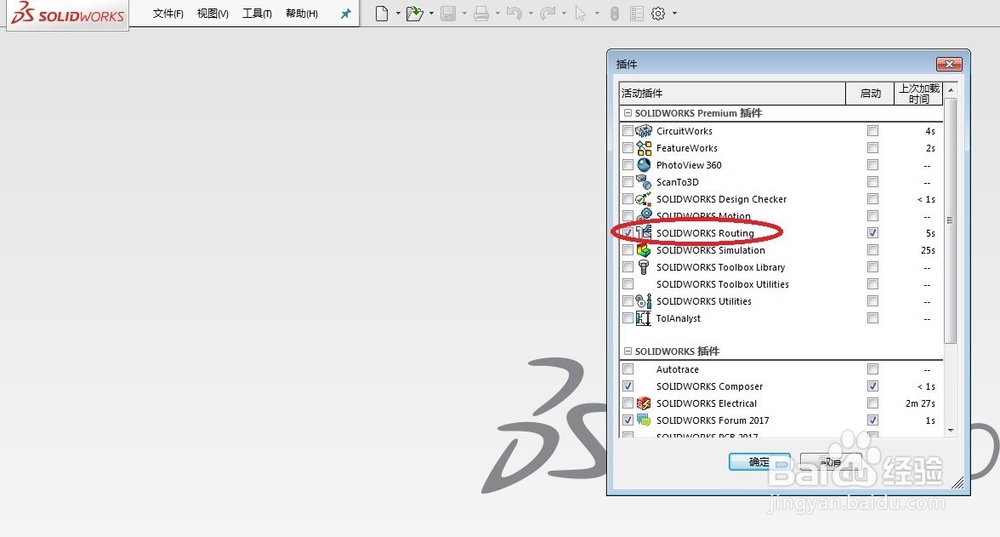

打开SolidWorks软件，在插件之中勾选“Routing”插件。
2/8打开一个基本模型

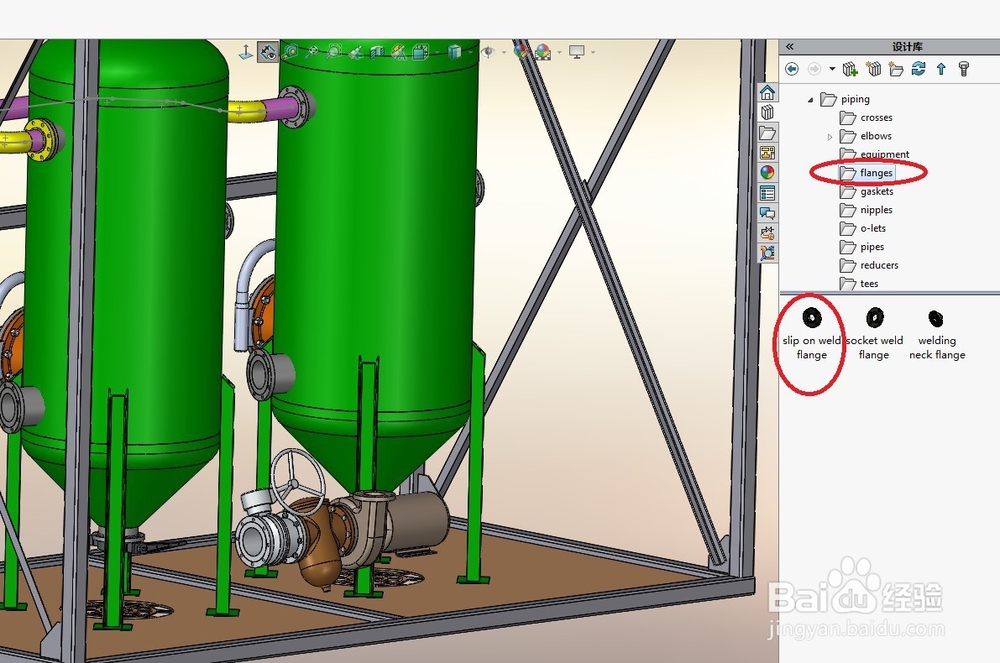

3/8在右侧任务窗格中，找到自己所需要的法兰。（法兰可以是自己绘制的）

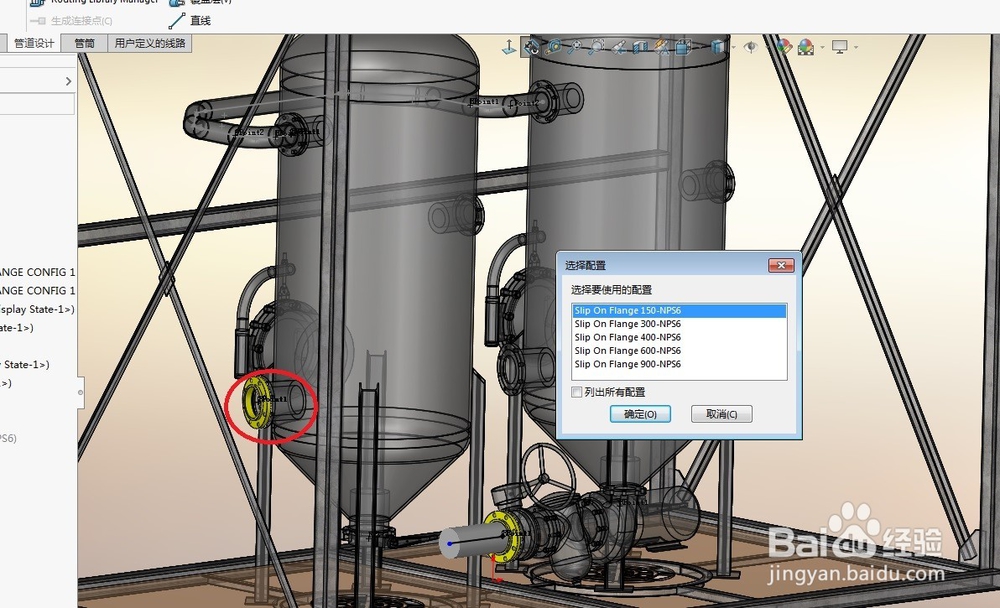

4/8拖放到模型中，选择合适的配置，然后自动配合好。

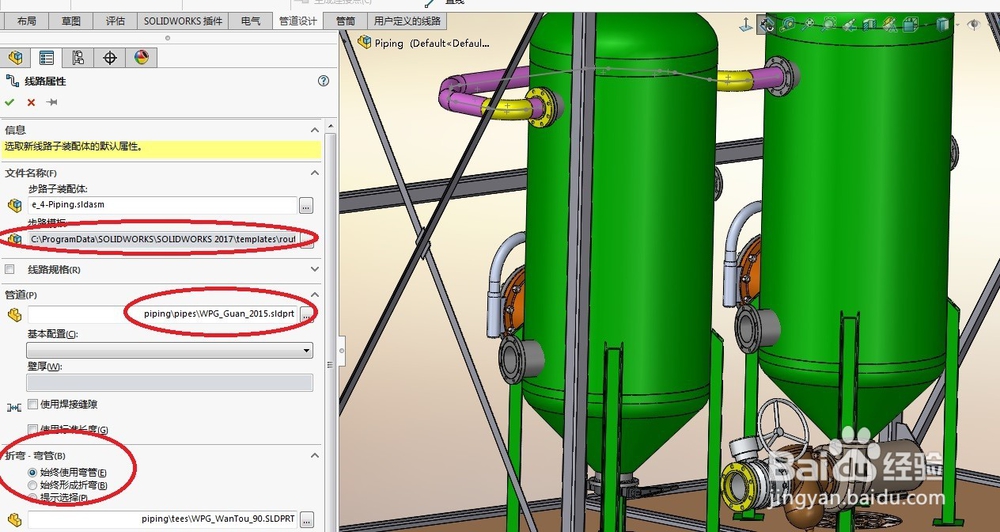

5/8在左侧属性栏中选择步路模板，管道和弯头。

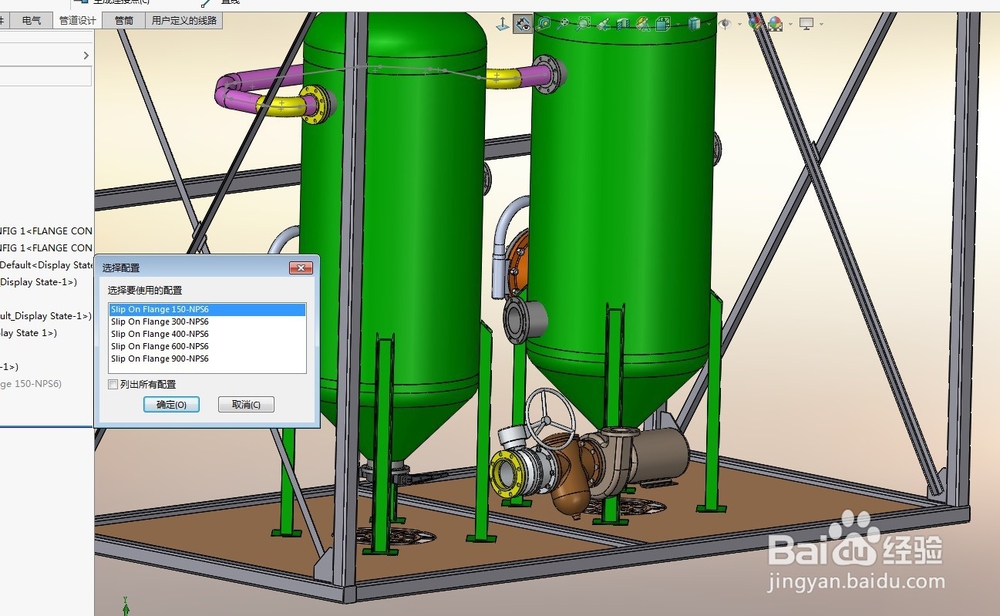

6/8拖放另外一头的法兰，放置好。

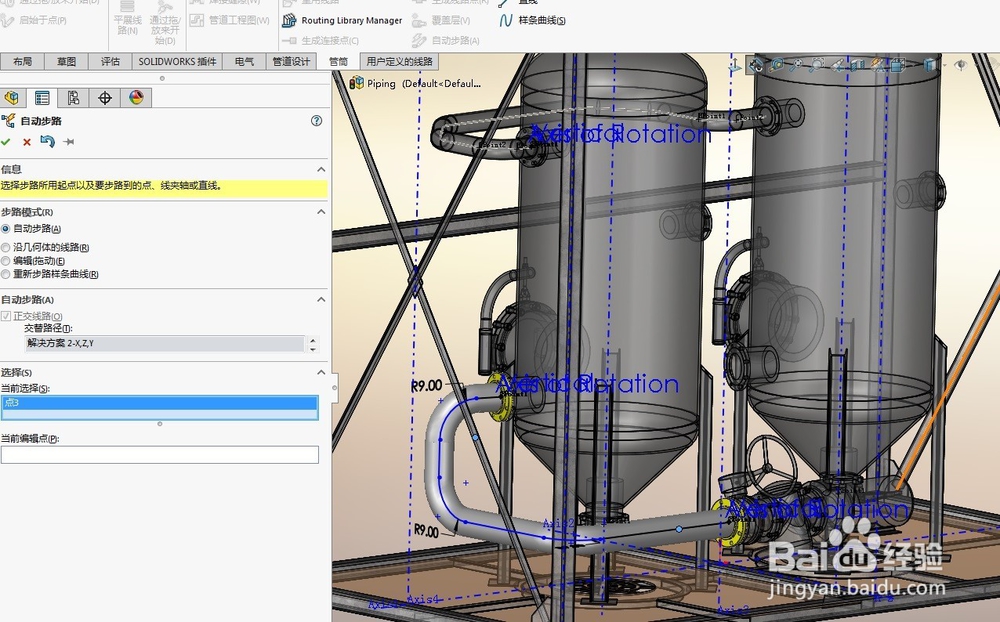

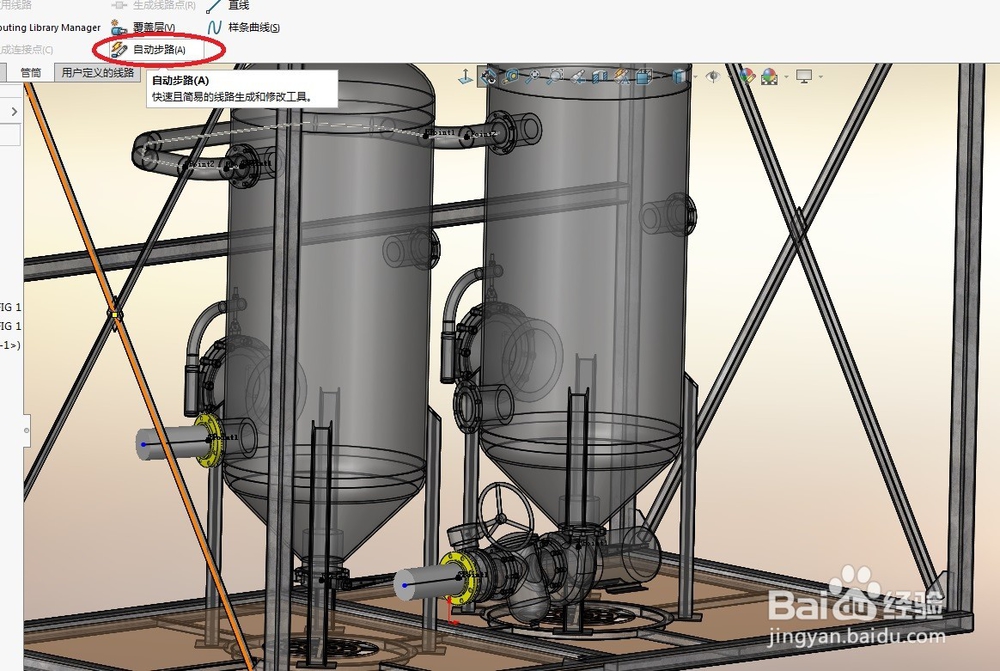

7/8找到自动布线命令，进行布线。

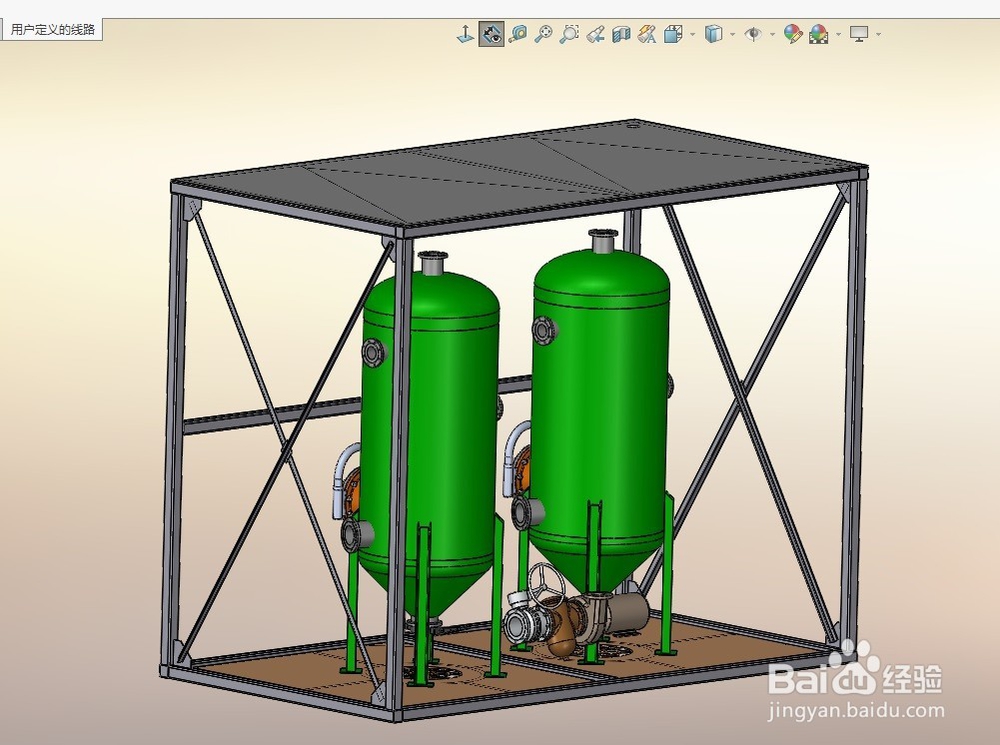

8/8得到布线后的模型
