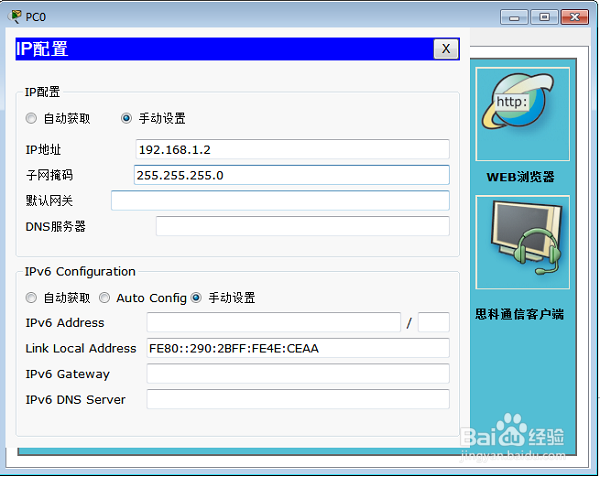

计算机PC0配置：

IP地址：192.168.1.2

子网掩码：255.255.255.0

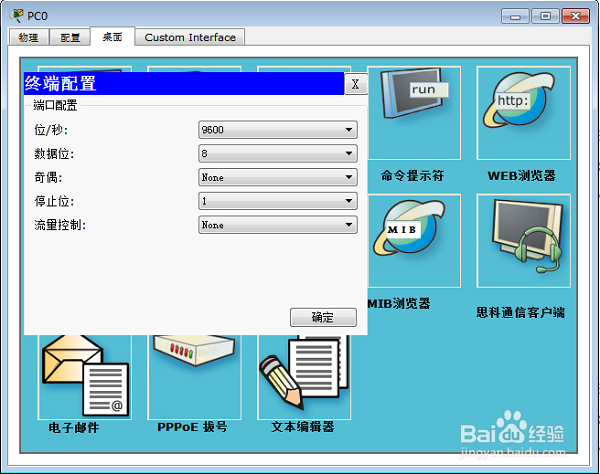

PC0桌面上的终端配置交换机过程1.

PC0桌面上的终端配置交换机过程2.

PC0桌面上的终端配置交换机过程3.

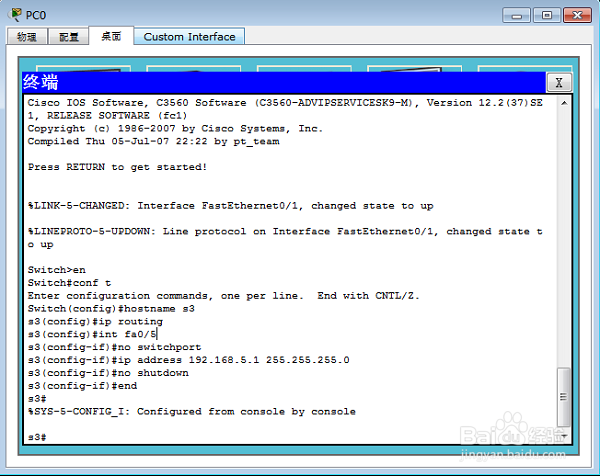

通过终端配置交换机。

Switchen

Switch#conf t

Switch(config)#hostname s3 给交换机改名

s3(config)#ip routing开启路由功能

s3(config)#int fa0/5

s3(config-if)#no switchport该端口启用三层路由功能

s3(config-if)#ip address 192.168.5.1 255.255.255.0配置IP地址

s3(config-if)#no shutdown开启端口

s3(config-if)#end

s3#

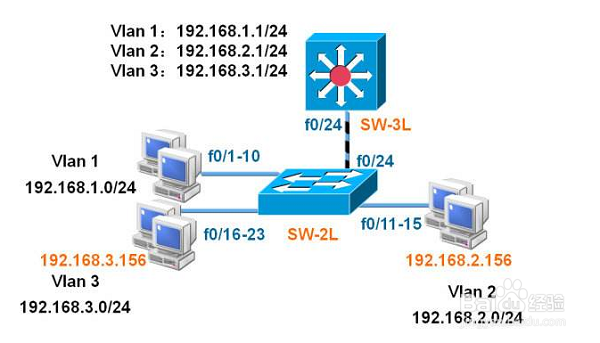

三层交换机：

三层交换机就是具有部分路由器功能的交换机，三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。对于数据包转发等规律性的过程由硬件高速实现，而像路由信息更新、路由表维护、路由计算、路由确定等功能，由软件实现。三层交换技术就是二层交换技术+三层转发技术。
