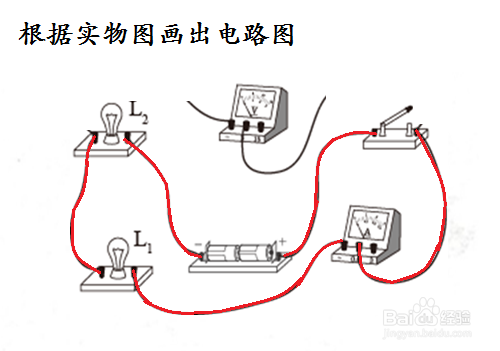

良好的读题习惯，是正确理解题意的前提 ；良好的分析习惯，是解题是否正确的关键；良好的解题习惯，是决定能否高分的法宝。目的：（1）养成分析电路及画电路图的良好习惯（2）巩固串联电路电流只有唯一一条路径（3）学习判断仪表测量对象（4）注意交叉线的表示例题：方法/步骤1/8分步阅读

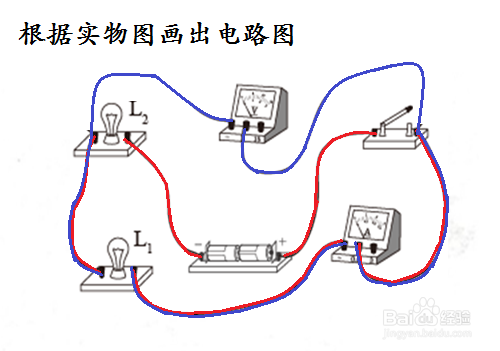

去除电压表

---电流只有唯一一条路径

2/8

灯泡L_1与L_2串联

3/8

分析仪表

---电流表测电路电流

---电压表测L_1两端电压

4/8

把L_1与L_2依次画在一起

---首尾相连

5/8

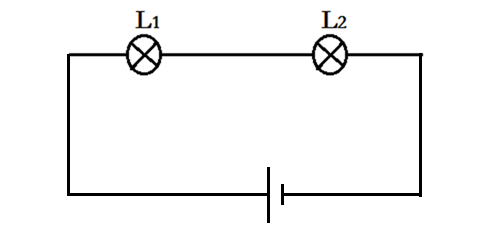

连接电源

---首接电源正极 尾接电源负极

6/8

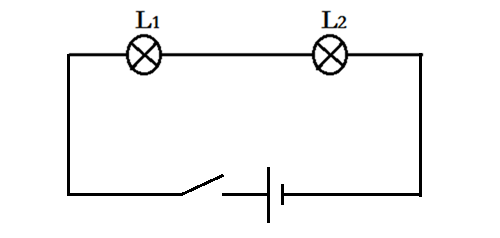

补充开关

7/8

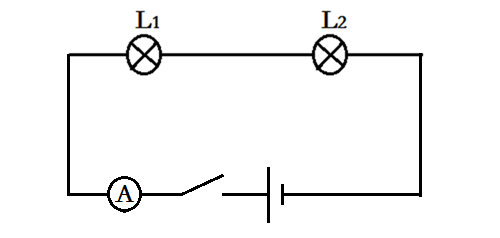

补充电流表

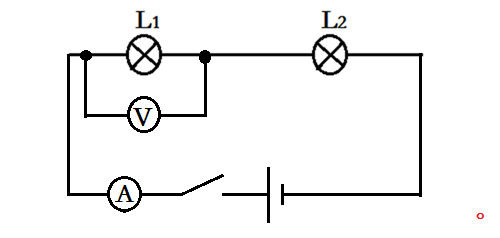

8/8

把电压表与L_1并列放在一起

---电压表与L_1头头相接 尾尾相连

注意事项
