PROE软件在机械制图中，有着很广泛的应用。今天就来学习用PROE绘制管道图。工具/原料morePROE4.0电脑方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
管道

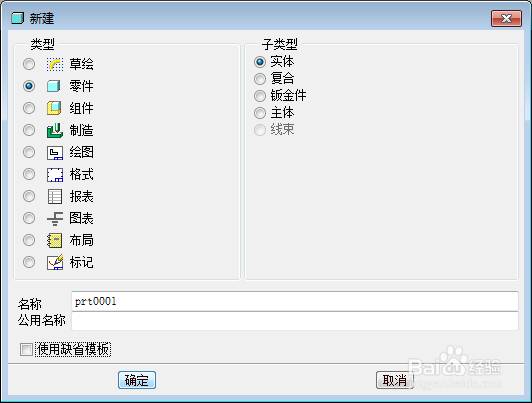

打开PROE4.0软件，新建零件图

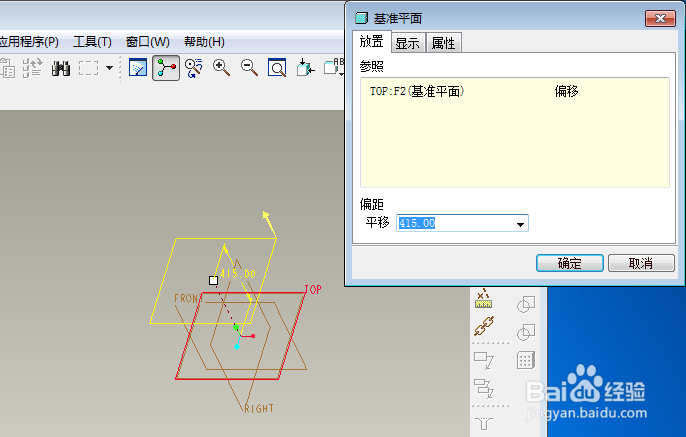

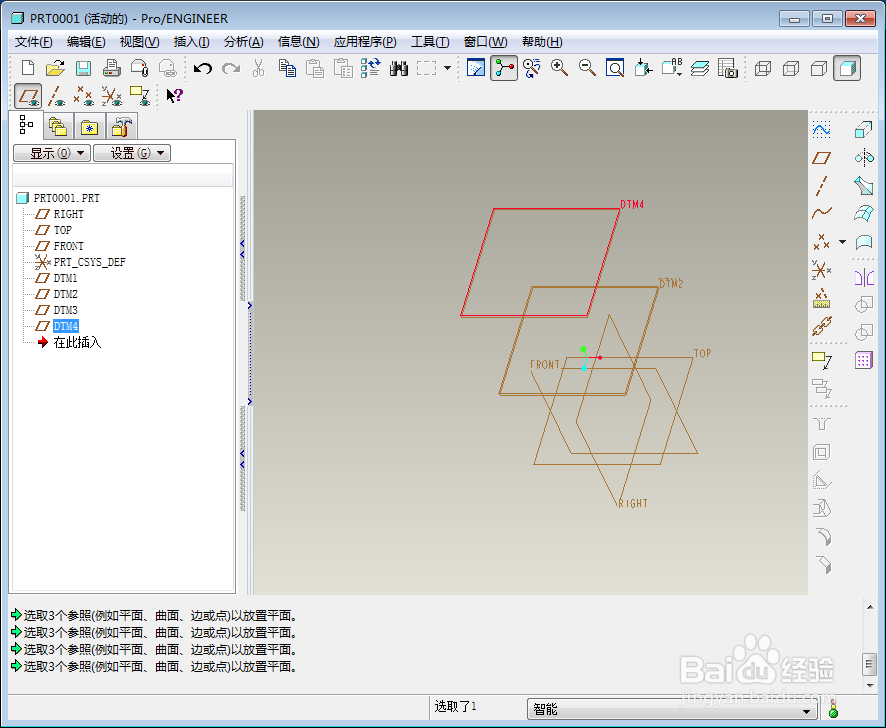

2/6以TOP平面为基准，建立四个平面，平面偏移距离分别是415，425，880，890个单位

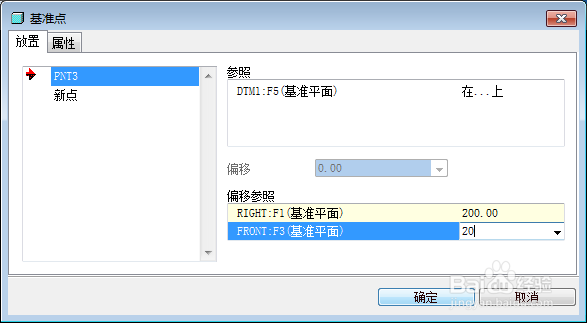

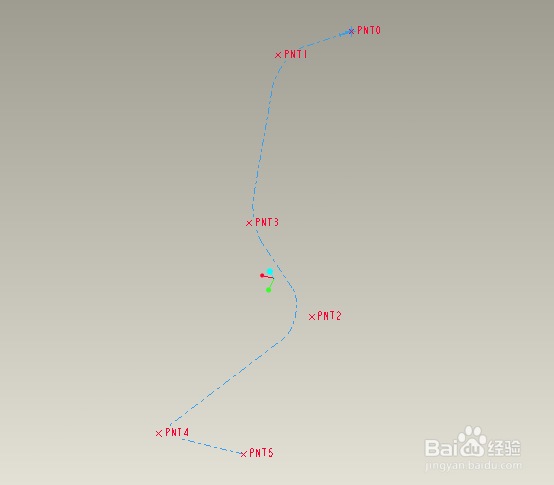

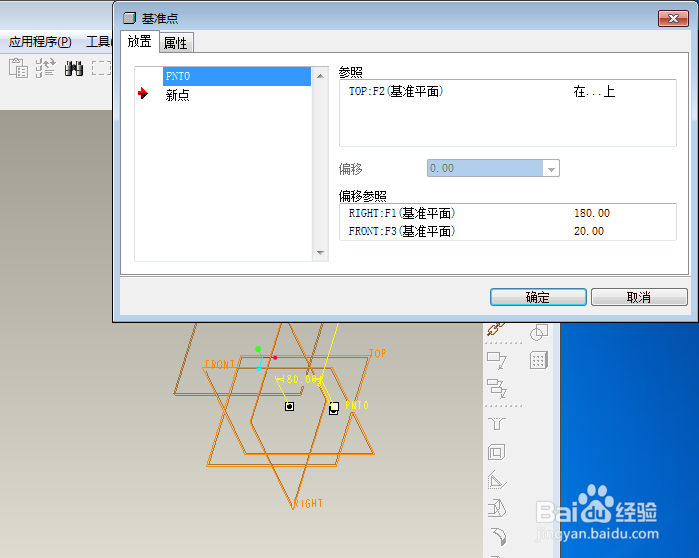

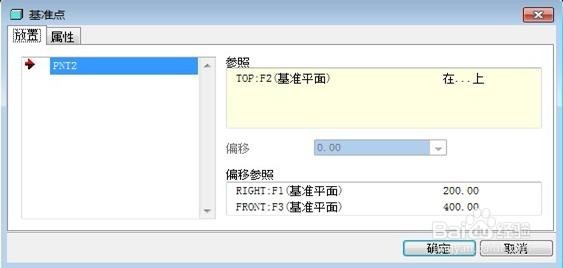

3/6在平面上绘制点

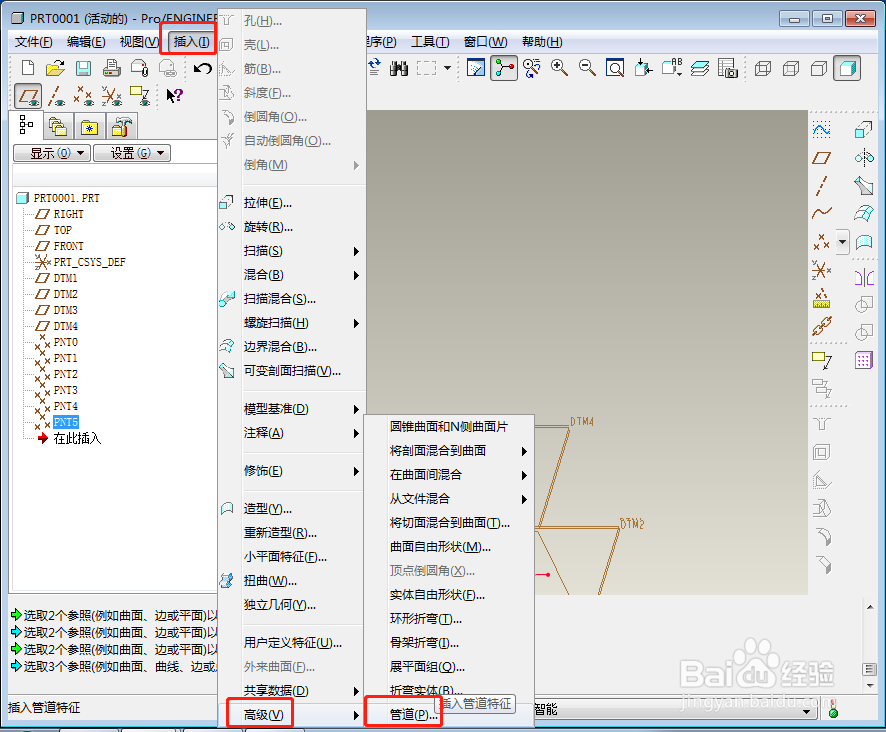

4/6点击“插入/高级/管道”，在菜单管理中点击确定

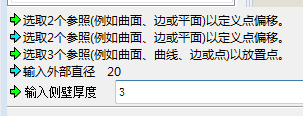

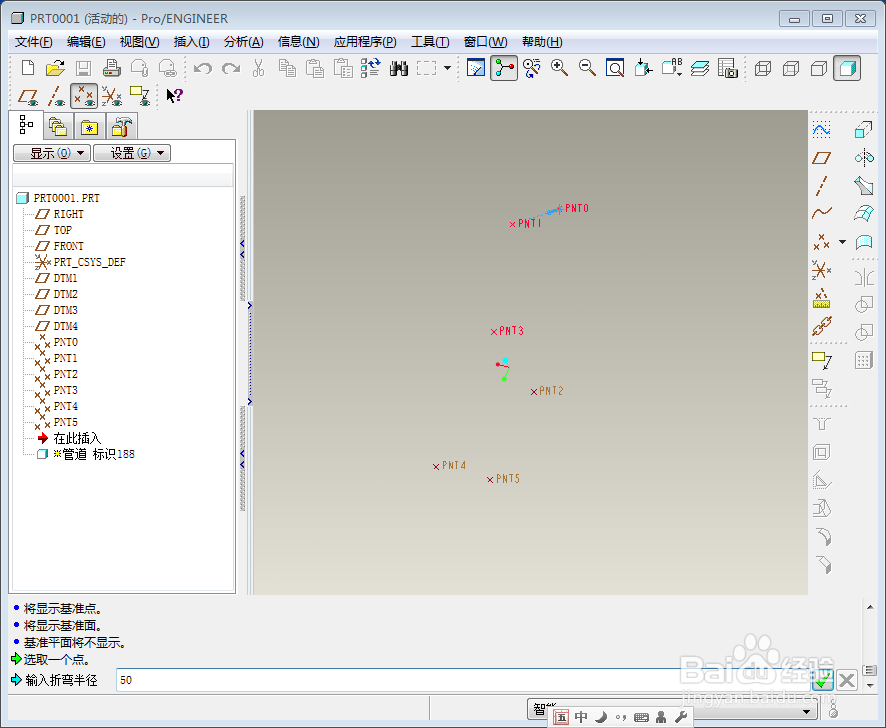

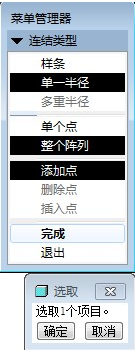

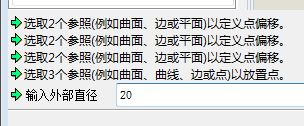

5/6输入管道的外径，壁厚，在出现的菜单栏中依次选择“单一半径/整个阵列/添加点”，

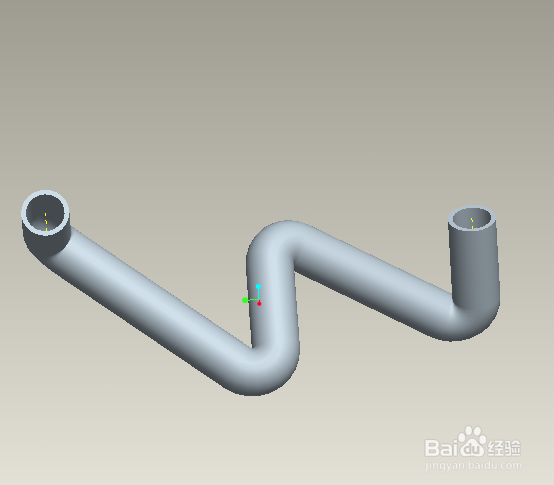

6/6点击完成后，得到管道图形。
