Creo6.0基准点特征的创建新增投影选项，可以将基准点、顶点或曲线端点投影到平面曲面、基准平面、直边、线和基准轴上，创建方式更加灵活了！工具/原料moreCreo6.0或者更高版本的软件模型方法/步骤1 现有基准点投影到基准轴上1/3分步阅读

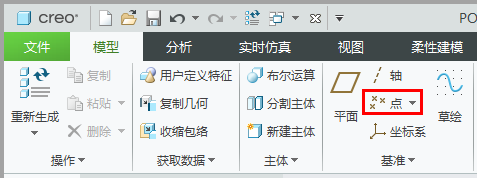

点击点图标，启动基准点的特征创建。

2/3

选择现有现有基准点，然后在参考对话框中选择“投影”，再按住ctrl键+鼠标左键选择基准轴作为投影载体，现有基准点就投影到基准轴上了。

3/3

如果选择的现有基准点来自一个阵列点特征，新创建的投影基准点还可以通过参考阵列的方式在基准轴上创建对应的一组阵列基准点。

方法/步骤2 实体几何顶点投影到基准平面上1/3

点击点图标，启动基准点的特征创建。

2/3

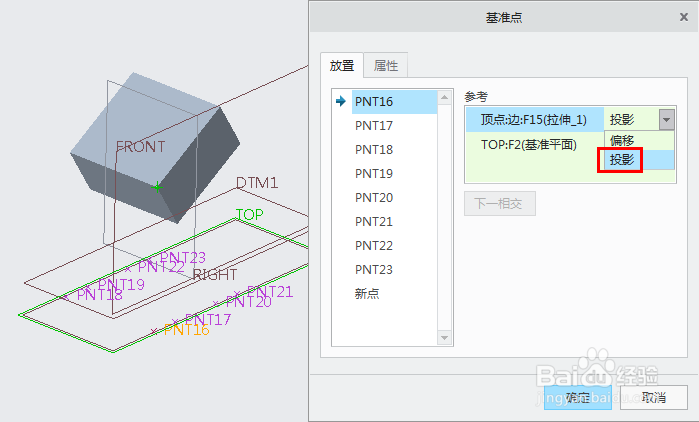

选择实体几何顶点，然后在参考对话框中选择“投影”，再按住ctrl键+鼠标左键选择基准平面作为投影载体，实体几何顶点就投影到基准平面上了。

3/3

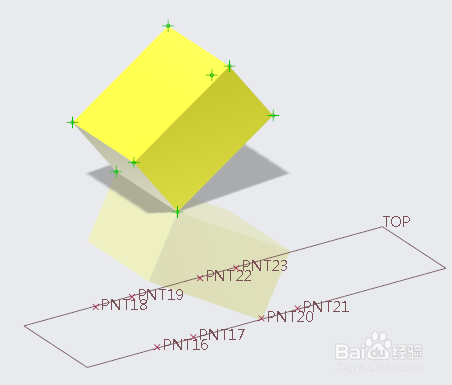

一个基准点特征，一次可以创建多个投影点，如下图，矩形方块实体的全部顶点都投影到了基准平面上。

方法/步骤3 曲面顶点或曲面上的点投影到基准平面上1/3

点击点图标，启动基准点的特征创建。

2/3

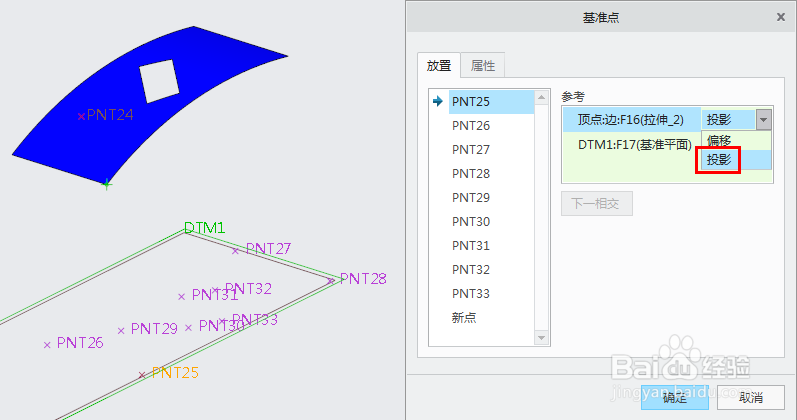

选择曲面顶点或曲面上的基准点，然后在参考对话框中选择“投影”，再按住ctrl键+鼠标左键选择基准平面作为投影载体，曲面顶点或曲面上的基准点就投影到基准平面上了。

3/3

曲面顶点或曲面上的基准点也可以投影到实体表面。

注意事项

不一定是投影到基准上，还可以是曲面或者实体表面。

点特征一次可以创建多个基准点。
