在ug8.5怎么导出CAD图
来源:网络收集 点击: 时间:2024-07-111、在UG中将“建模”环境切换到“制图”环境。

2、新建图纸页
3/83、添加基本视图到图纸页,如下图所示

4、将图纸文件导出为CGM格式文件。

5、新建一个模型文件。

6、导入CGM文件

7、导出文件为DXF或DWG格式文件

8、完成导出工作,至此3D转2D工作完成。用此方法可以较好的实现UG三维到CAD二维的转换。
方法/步骤21/4做好图之后,保存一下。然后 文件-导出-2D Exchange,出现2DEXCHANGE选项,在文件栏中点选 “显示部件”,在要导出的数据栏中点选 “图纸”,然后在下拉栏中选择 “当前图纸”(只有一张图纸的话),“确定”按钮,等待UG自己转换就行了这个在CAD里面可以标注尺寸,修改等。在建模里面画好图之后,转换到 制图 模块的时候,会出现对话框。

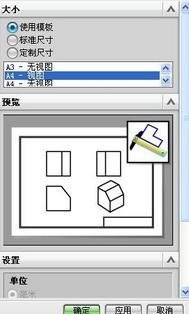

最上面有3个单选项,你选择“使用模块”,在A3-无视图,A4-视图,A4-无视图,里面选择你需要的一个再确定,就可以了。我选择的是A4-视图,所以它按设定好的自动把视图摆放到图框里面了(如图1所示),你也可以不要自动的,自己去放置视图。另外,因为用的是模版,所以有些东西还要自己修改的,比如公司名字,设计员名字等等。(可以在CAD中再修改)
下图就是在CAD中打开的效果,可以编辑!

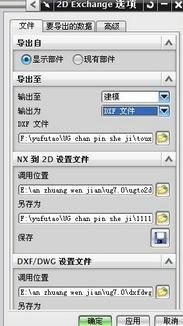

下图是转换时的设置 文件栏的设置

一:选显示部件
二:输出至那里要选择 建模
三:输出为那里可以选择 DXF或者DWG
四:那个“DXF文件”那里是选择输出文件的保存位置
其他的地方不要改动。下图是 要导出的数据 设置
