订阅S7-1200PLC与WINCC7.3常规连接
来源：网络收集 点击： 时间：2024-07-12在TIA博图组态软件中打开S7-1200项目，关于PLC硬件组态步骤在此不详述。
注意，如果您使用固件版本为 V4.0 以上的 S7-1200 CPU，则需要如下额外设置，才能保证通信正常。
请点开 CPU 的设备组态，“属性-常规-保护”里“连接机制”一项需要勾选“允许从远程伙伴（PLC\HMI\OPC\…)使用 PUT/GET 通信访问”，如下图所示：
2/2设置PLC的IP地址

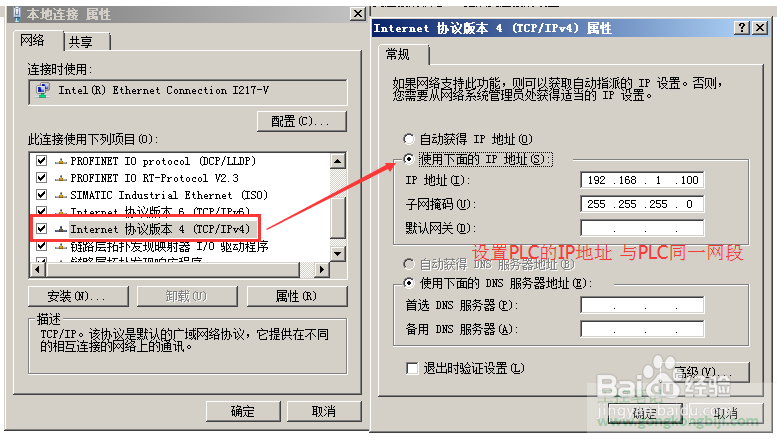

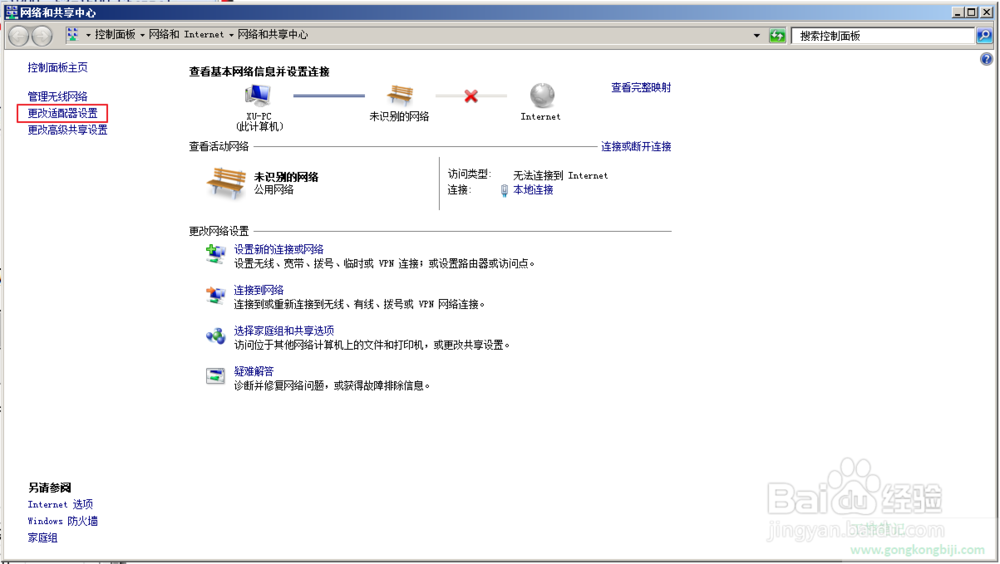

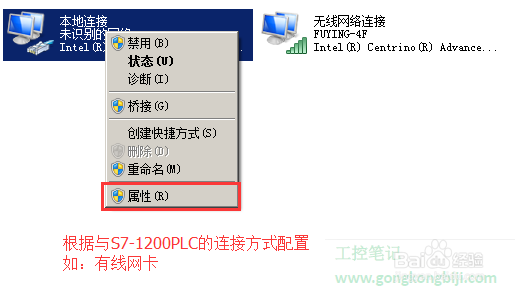

方法/步骤2---电脑网卡参数设置1/1在操作系统网络连接中设置此网卡的IP地址以及子网掩码，在此例中，IP地址和PLC的IP地址在同一样网段中，子网掩码一致

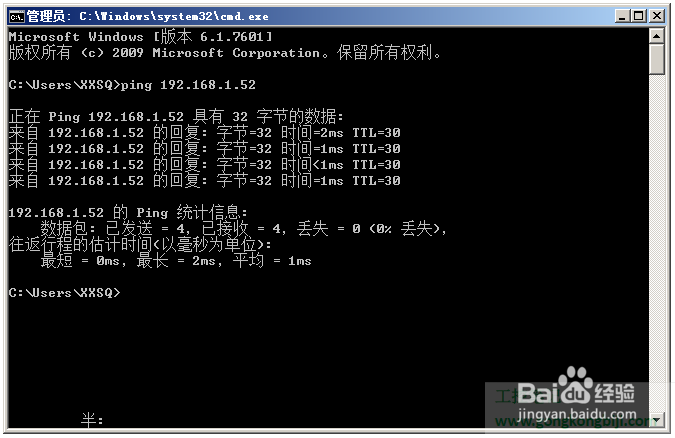

方法/步骤3---测试电脑与PLC网络连接1/1PLC和电脑之间接入以太网通讯电缆，测试电脑与PLC之间物理连接是否正常。选择操作系统左下角“开始”菜单，在最下一行运行栏中输入“CMD”命令，然后敲回车进入DOS命令界面。在界面中输入ping命令，格式：ping PLC IP地址 回车。如果物理连接正常如图6. 所示；如果显示超时或者硬件故障，请检查IP地址设置、网卡驱动以及物理网线。

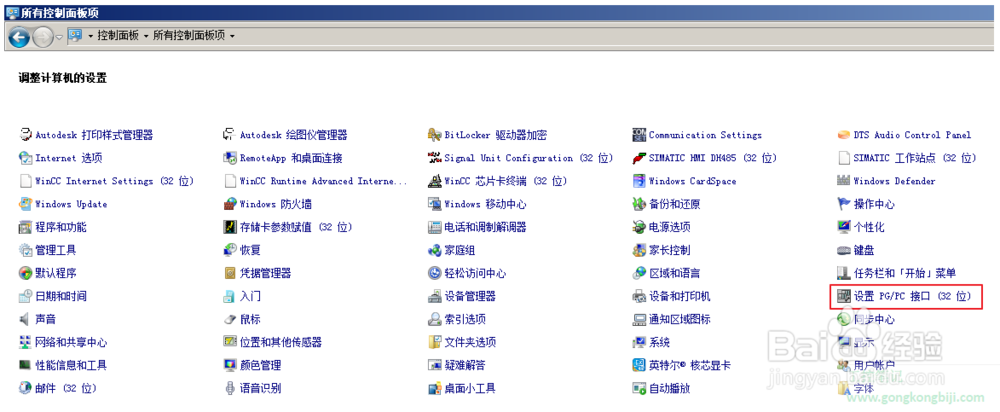

方法/步骤4---设置PG/PC接口1/4打开电脑的控制面板，选择“设置 PG/PC 接口”选项

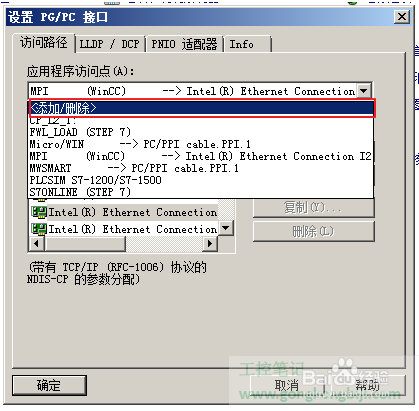

2/4在界面中点击“应用程序访问点”下拉列表，选择添加/删除

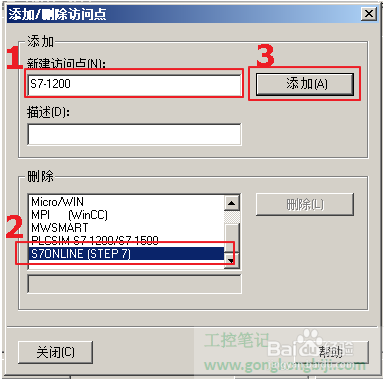

3/4在弹出框中“新建访问点”填写“S7-1200”，点击“添加”按钮添加访问点，完成后关闭对话框

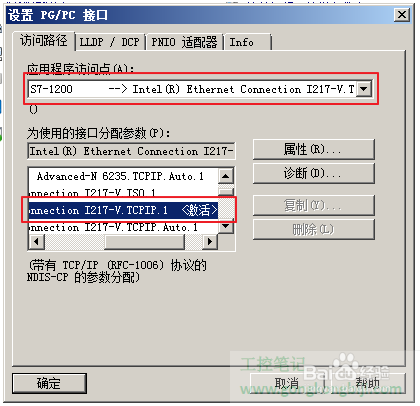

4/4返回“设置 PG/PC 接口”界面，“应用程序访问点”选择“S7-1200”，“为使用的接口分配参数”选择普通以太网卡的TCPIP协议，完成后点击“确定“退出。

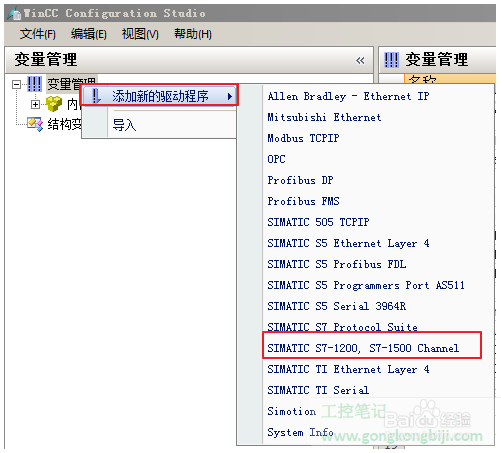

方法/步骤5---WinCC配置1/4在WinCC项目中可添加此驱动，打开变量管理界面，选择“变量管理”点击鼠标右键，选择“添加新的驱动程序”，在驱动列表中选择“SIMATIC S7-1200, S7-1500 Channel”驱动。

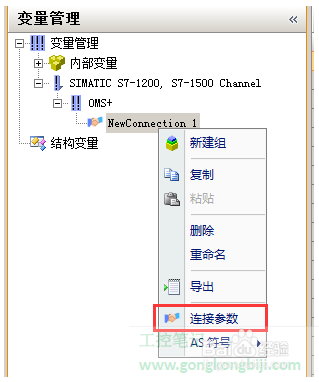

2/4鼠标右键“SIMATIC S7-1200, S7-1500 Channel”驱动下“OMS+”选项，选择“新建连接”新建与S7-1200 PLC的连接。右键选择连接名称，选择“连接参数”，

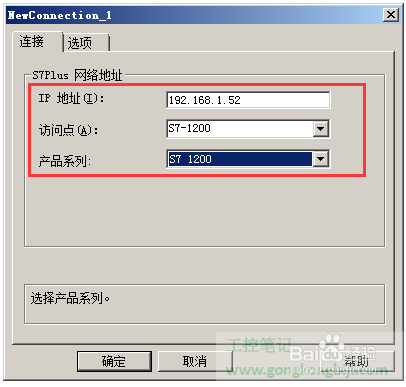

3/4连接参数中，“IP地址”填写PLC通讯端口的IP地址，“访问点”填写“设置PG/PC接口”中设置的访问点，“产品系列”填写“ S7 1200”，如图11.所示。

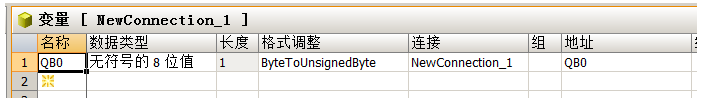

4/4在新建的连接列表中，创建对应的变量

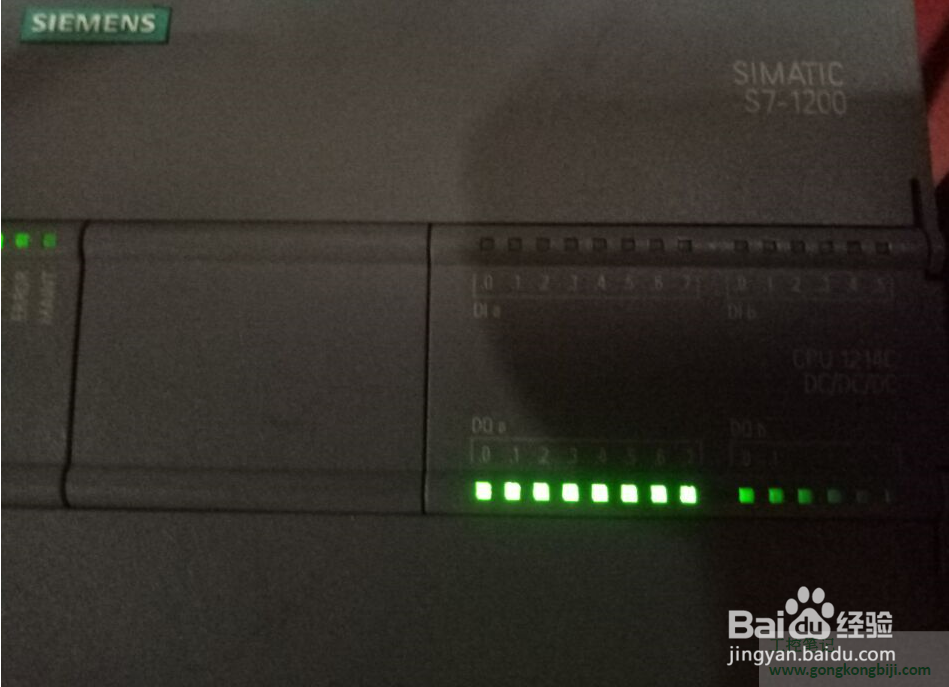

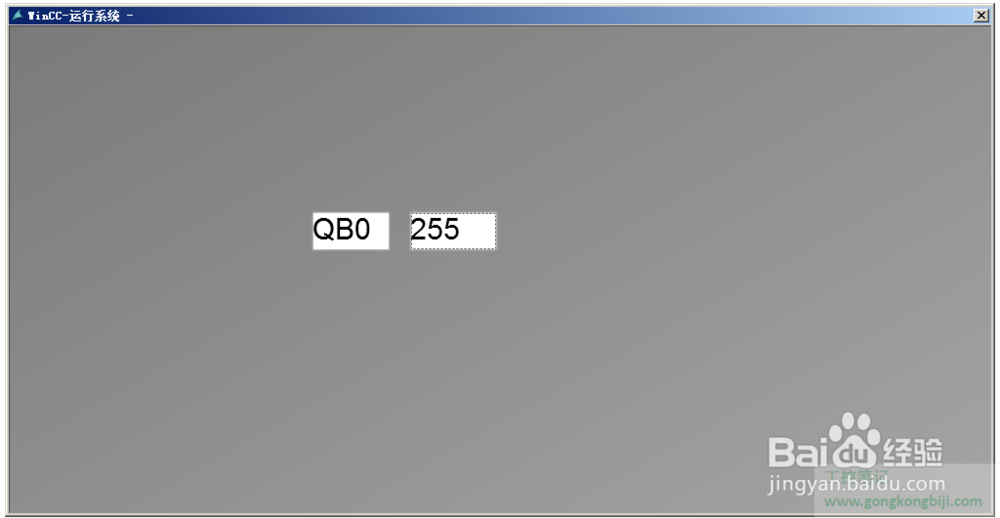

方法/步骤61/1测试
