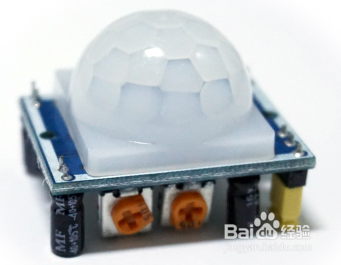

HC_SR501其实就是一个人体红外感应模块。市面上的模块基本都是带透镜的。

输入接口一般为3pin，电源正极、负极，还有输出信号端。

输出信号端一般输出3.3~0V电平。

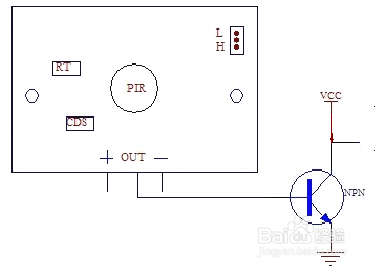

其实这个模块也没什么好控制的。如果是简单应用，只要共地后，模块输出与单片机IO口连接即可。

如果单片机无法识别3.3V为高电平，加个电平转换即可。

该模块其实就是一个输入设备，介绍外界环境变量。

如果真要控制，需要对模块自己进行改造。直接连接到BISS0001芯片上。

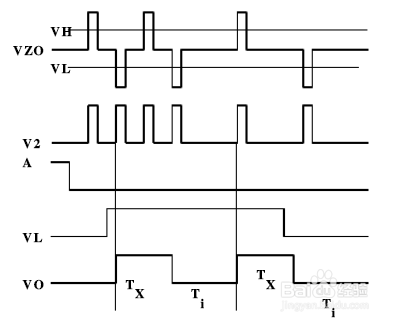

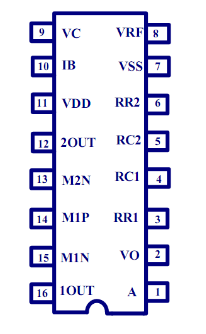

BISS0001是一款传感信号处理芯片，它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关。

可以控制一下BISS0001的使能端和重复触发选项端，这两个端口。

知道了上述这些东西，用单片机来控制HC SR501。

其实最主要就是单片机能读取到HC SR501输出电平的变化，能够确认传感器是否触发。

反正都是一些简单的电平检测操作。
