在solidworks绘图里，如何给三维六方体倒角？操作步骤如下。工具/原料more电脑solidworks绘图软件方法/步骤1/15分步阅读

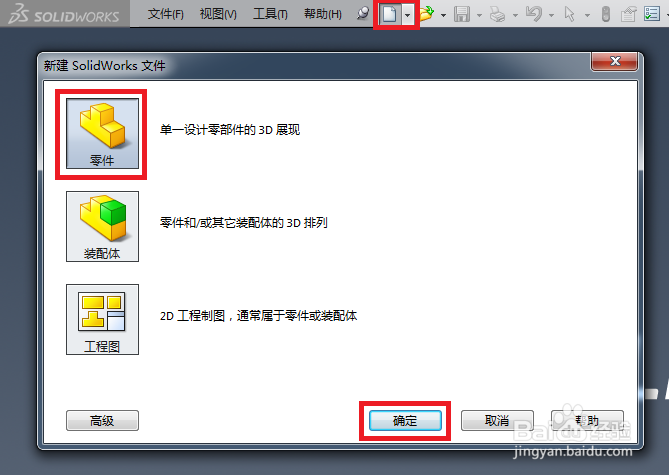

首先，新建一个零件文件。

2/15

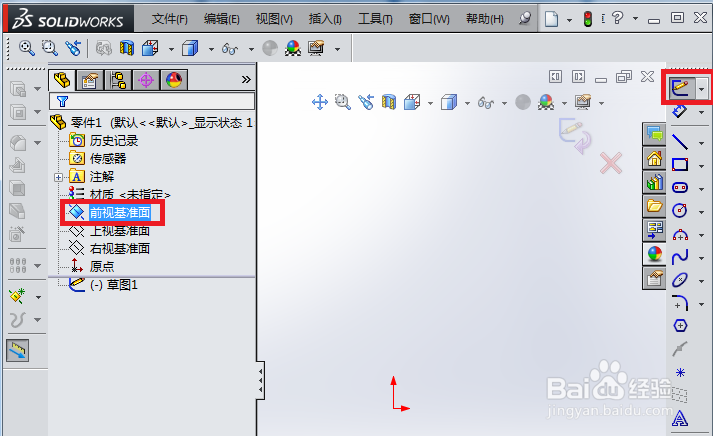

选择“前视基准面”作为草图绘制面，单击草图工具栏的“草图绘制”图标按钮，进入草图绘制状态。

3/15

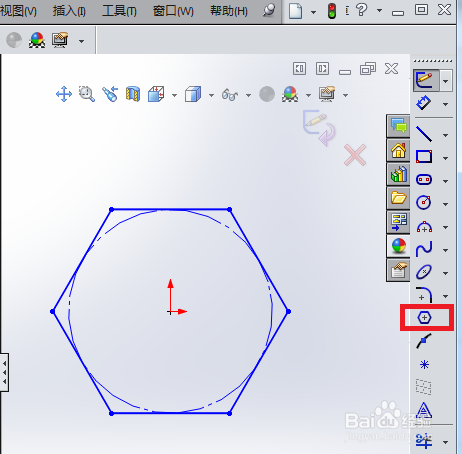

单击草图工具栏的“多边形”按钮绘制一个内圆相切的六边形。

4/15

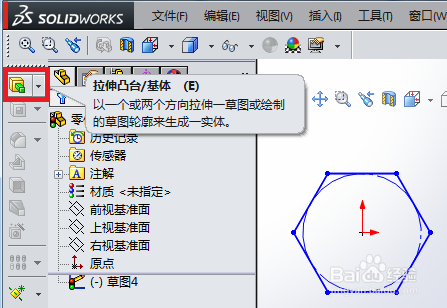

单击特征工具栏的“拉伸凸台/基体”图标按钮。

5/15

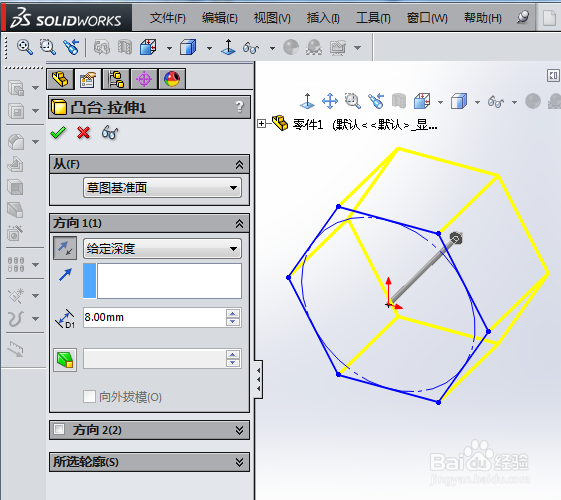

生成六方体。

6/15

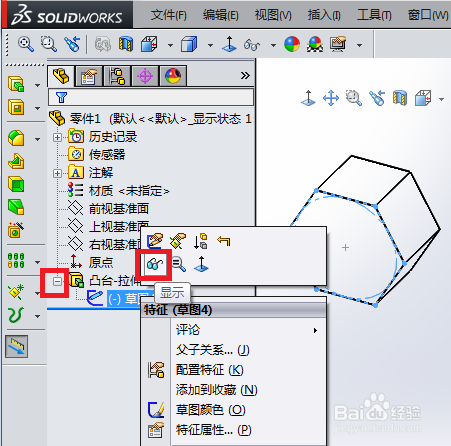

单击“凸台-拉伸1”前的“＋”展开草图，右键单击草图，在弹出的快捷菜单中选择“显示”按钮，让草图在三维立体下显示出来。

7/15

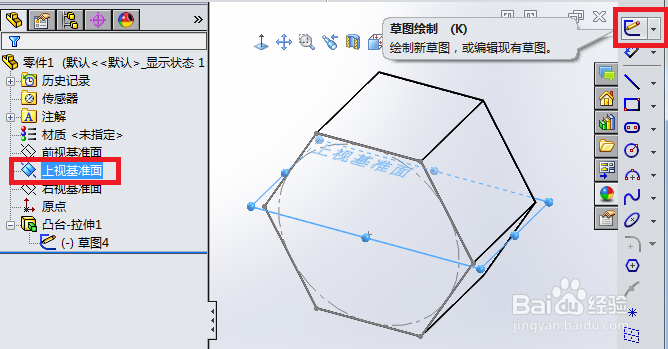

选择通过六方体棱边的“上视基准面”作为草图绘制面，单击“草图绘制”。

8/15

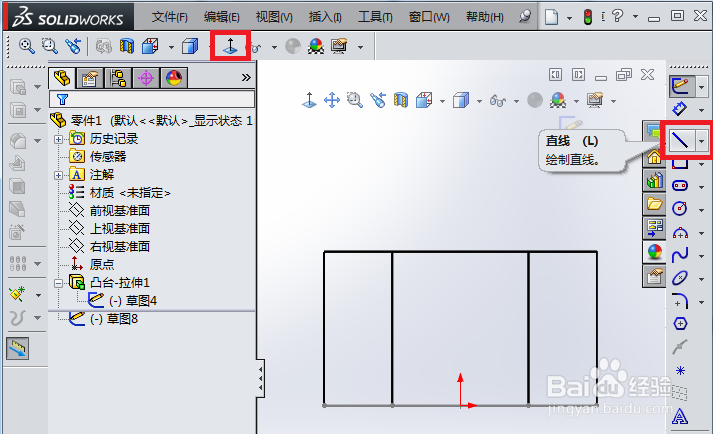

单击标准视图里的“正视于”按钮将草图视图摆正后，单击草图工具栏的“直线”按钮。

9/15

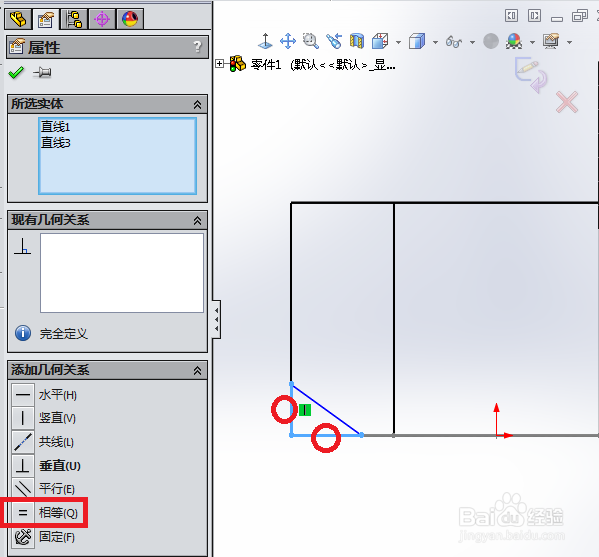

绘制一个直角三角形后，选择一条直角边，按键盘“Ctrl”键选择另一直角边，在左侧弹出的属性管理器里定义两者为“相等”关系。

10/15

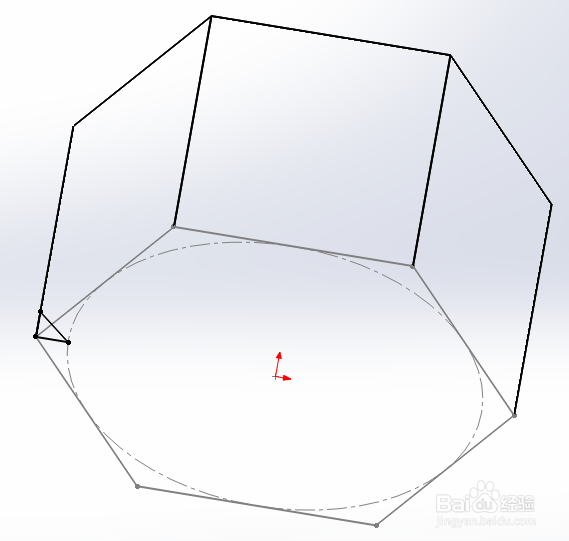

按住鼠标中键旋转六方体成立体三维视图，选择六边形草图面上的中心圆和直角三角形的顶点，在左侧弹出的属性管理器里定义两者为“穿透”关系。

11/15

三角形被完全定义好。

12/15

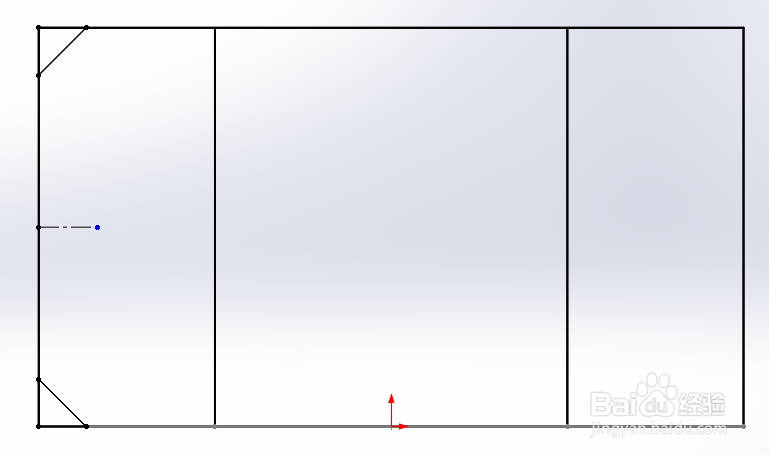

绘制中心线，镜像出另一边的直角三角形。

13/15

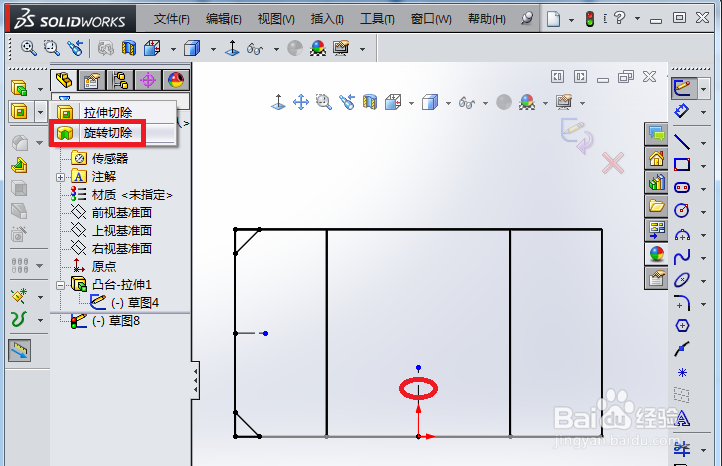

绘制出旋转中心线后，单击特征工具栏的“旋转切除”图标按钮。

14/15

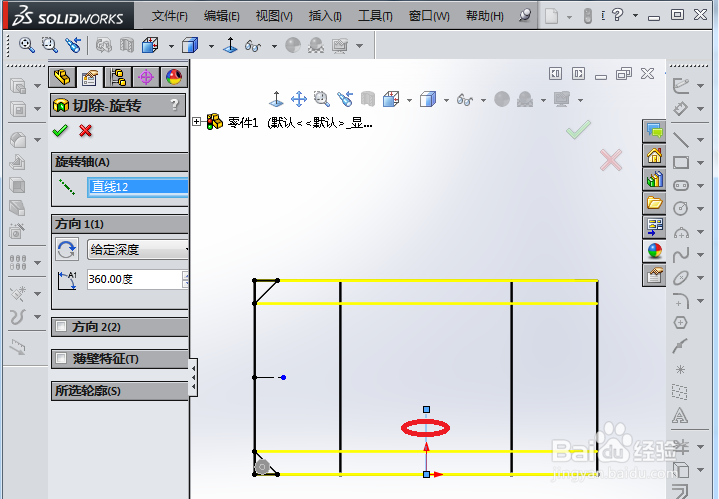

在属性管理器里的“旋转轴”下的选择框里，选择最后绘制的中心线。

15/15

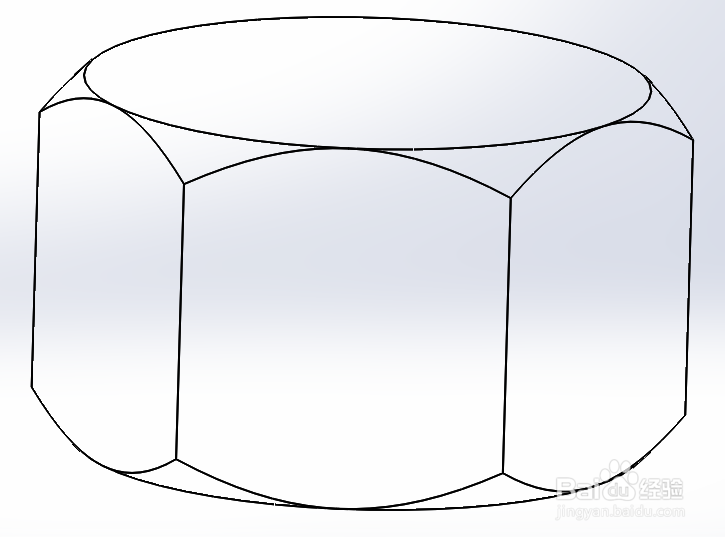

倒角的六方体绘制完成。
