在画模型时，有时需要画丝杆（螺杆）或者弹簧，这就用到了螺旋扫描指令，这样就可以简单方便的画出。教程如下工具/原料moreproe5.0/creo3.0方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项
首先打开软件，点击“扫描”按钮后面的小三角，这时可以看到有个“螺旋扫描”按钮，点击进入。如图所示

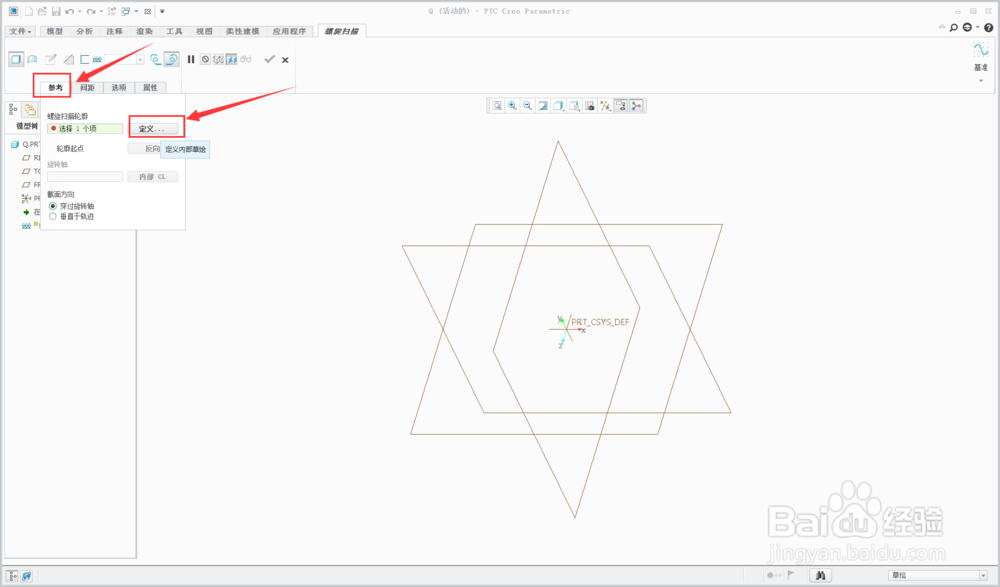

2/8点击左上角的“参考”，再点击“定义”，进入选择草绘平面界面

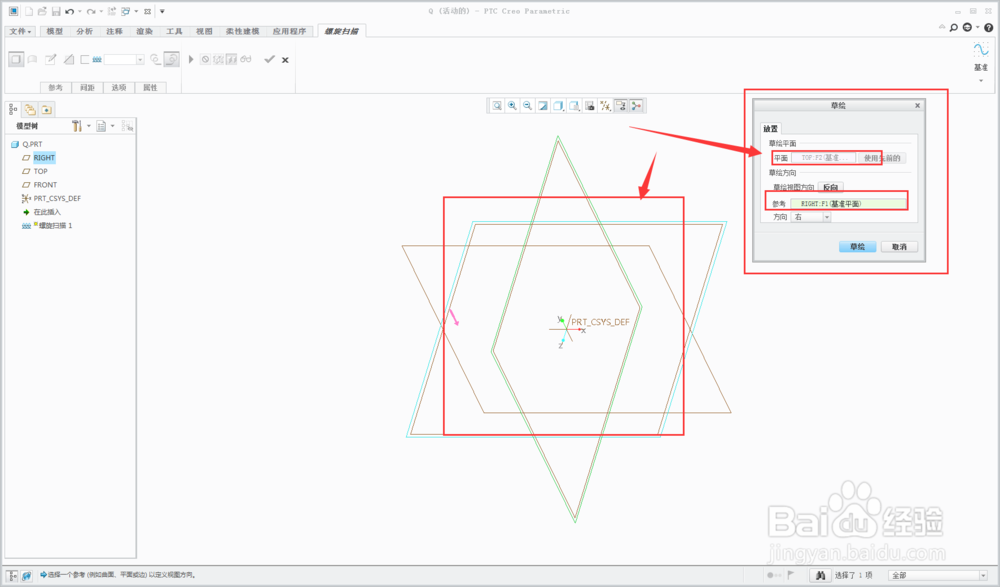

3/8选择TOP平面为草绘平面，RIGHT平面为参考平面。如图所示。点击“草绘”，进入草绘平面

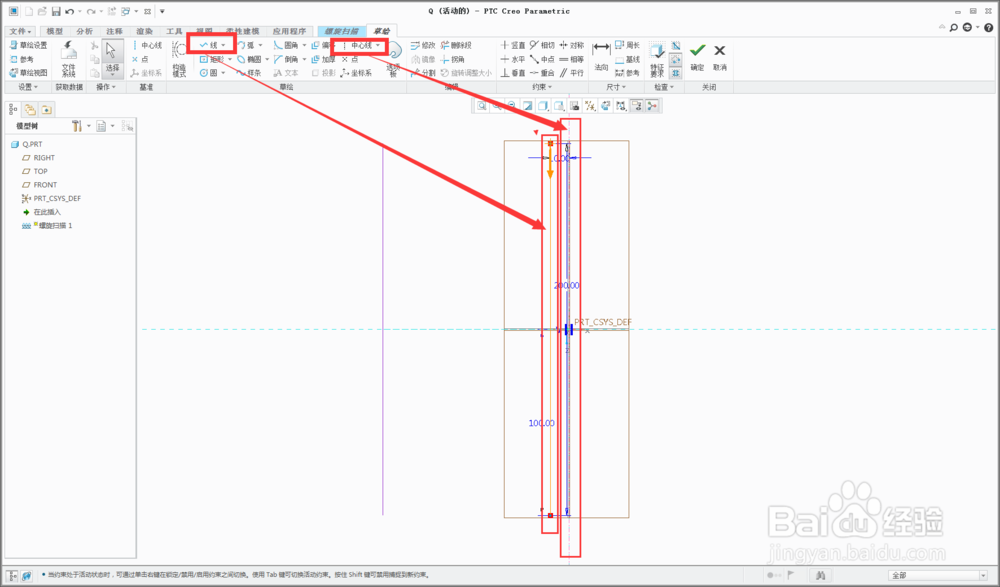

4/8注意：通俗的讲，螺旋扫描必须有旋转轴，这样才会“螺旋”，因此先画一条中心线，如图所示。再画一条200MM的直线，如图所示，点击确定

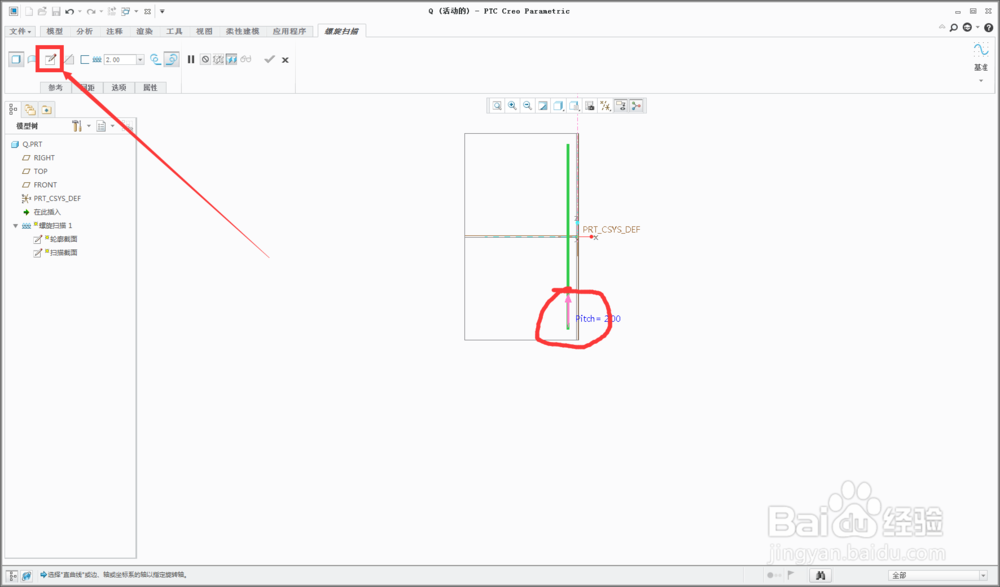

5/8点击“铅笔”图标激活草绘。如图所示

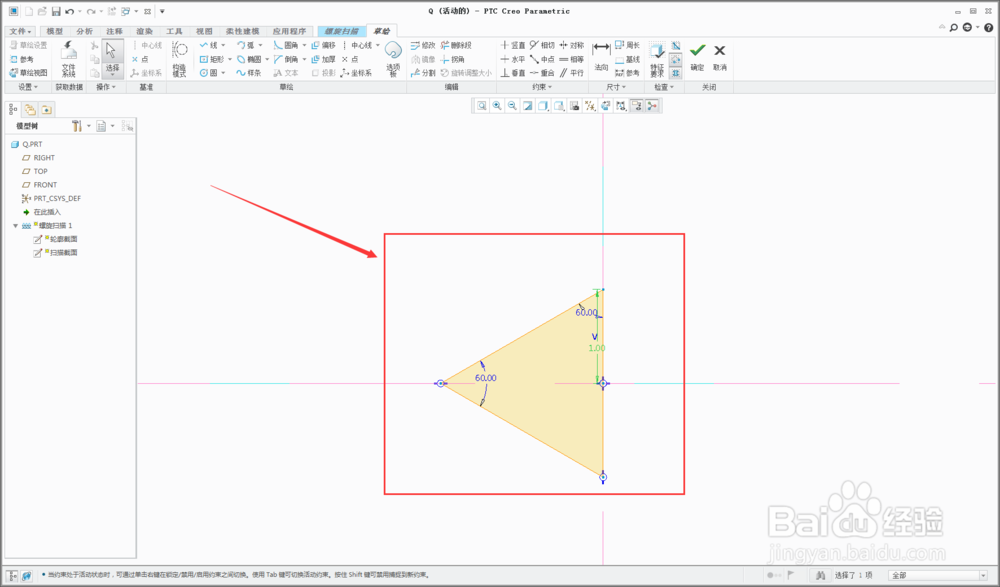

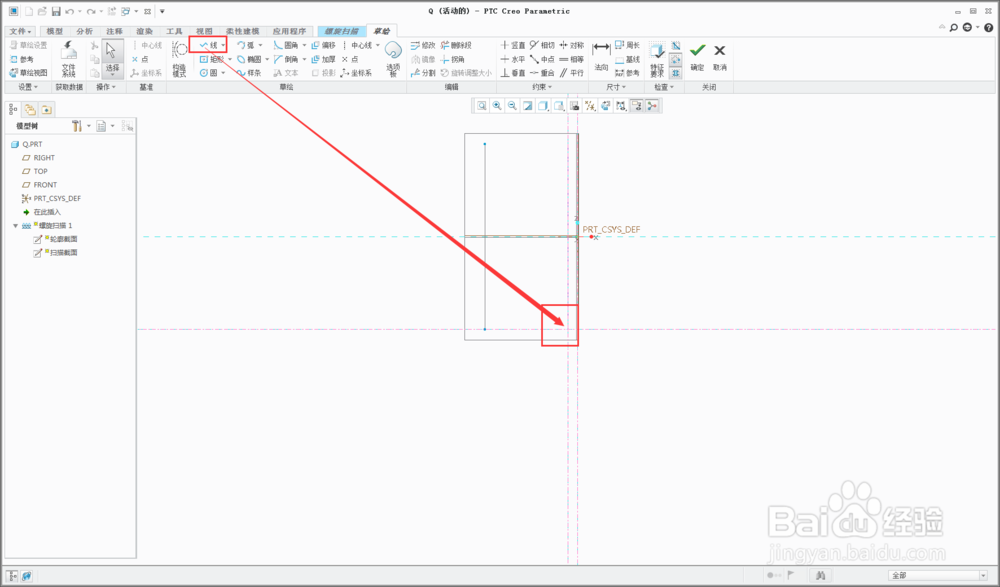

6/8我们以画螺杆为例，在如图1红色方框所示的十字点，画一个边长为2mm的等边三角形，如图2.点击确定

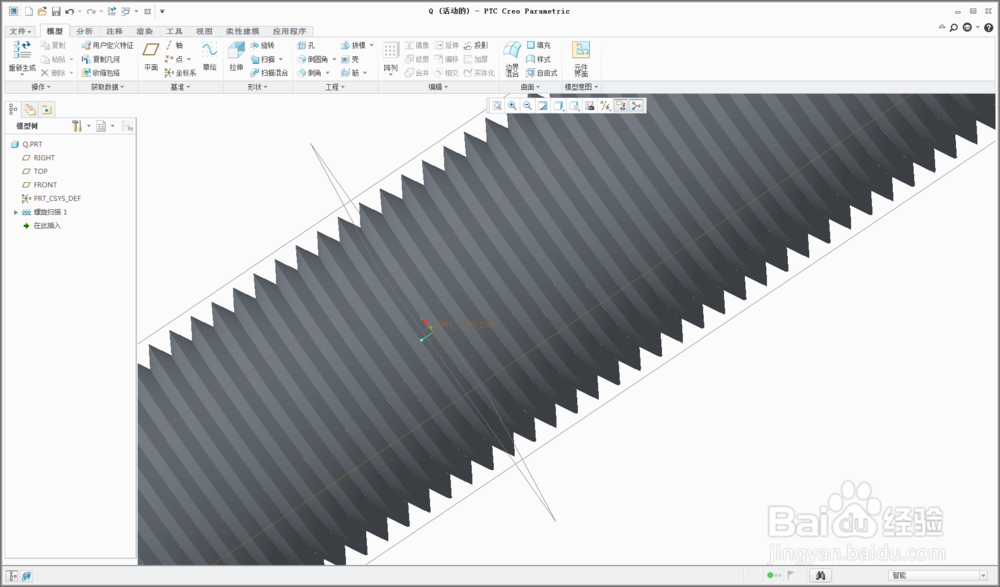

7/8我们将螺距改为2MM，如图所示，产生了螺距为2mm的丝杆。
8/8如果将第6步中的等边三角形换成圆形，螺距改的大一点，就会生成弹簧。这里不做介绍，大家可以利用软件实际操作一下
