这篇经验来分享一下CAD三切圆怎么画。如下图所示，有三个圆，分别是：黄，绿，蓝。我们就是要画中间的这个白色的圆，分别与外面的三个圆相切。工具/原料more电脑 CAD软件方法/步骤1/14分步阅读

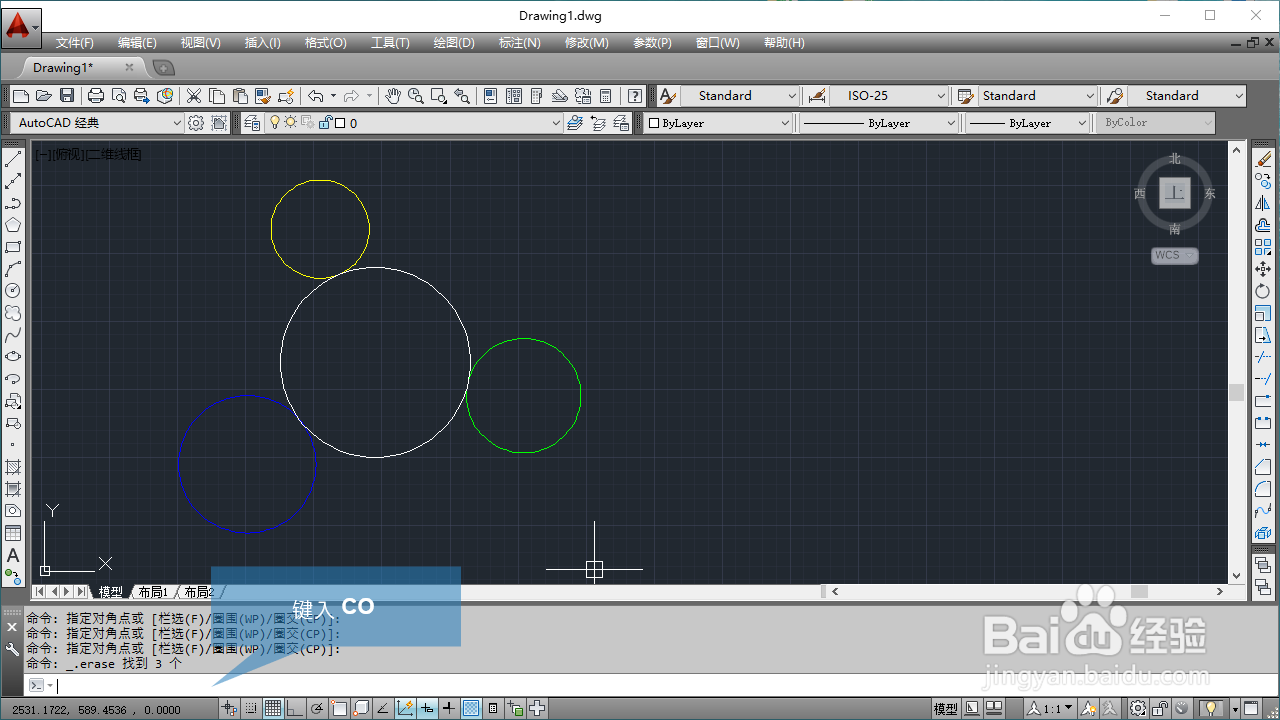

打开CAD，在命令行输入CO，如图所示。

2/14

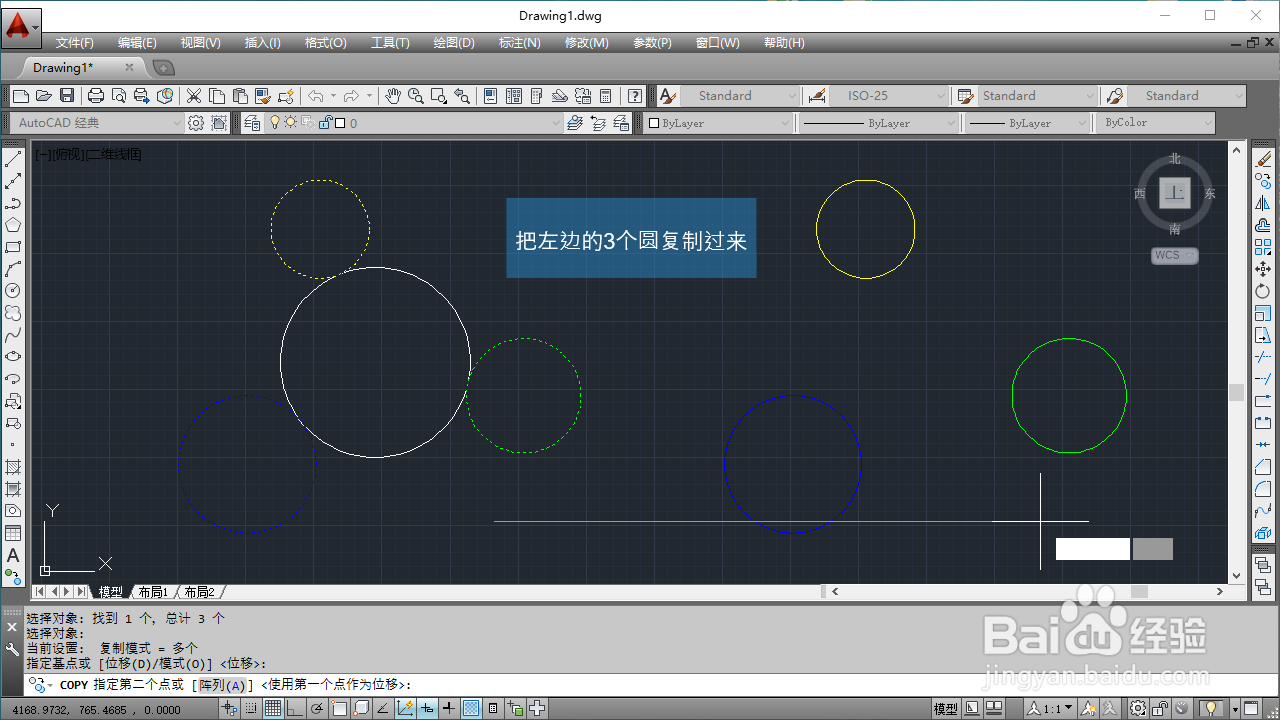

将左边的三个圆复制到右边去，你也可以随便绘制三个圆。

3/14

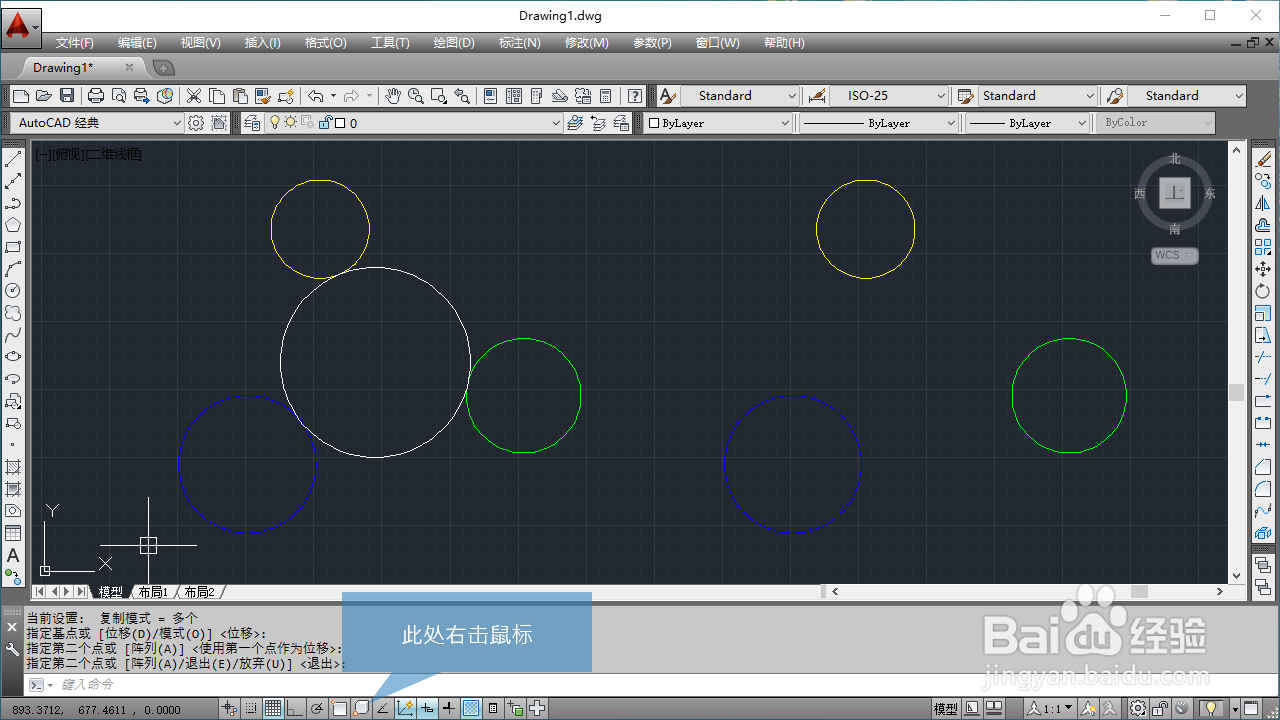

鼠标右击如下图所示的按钮。

4/14

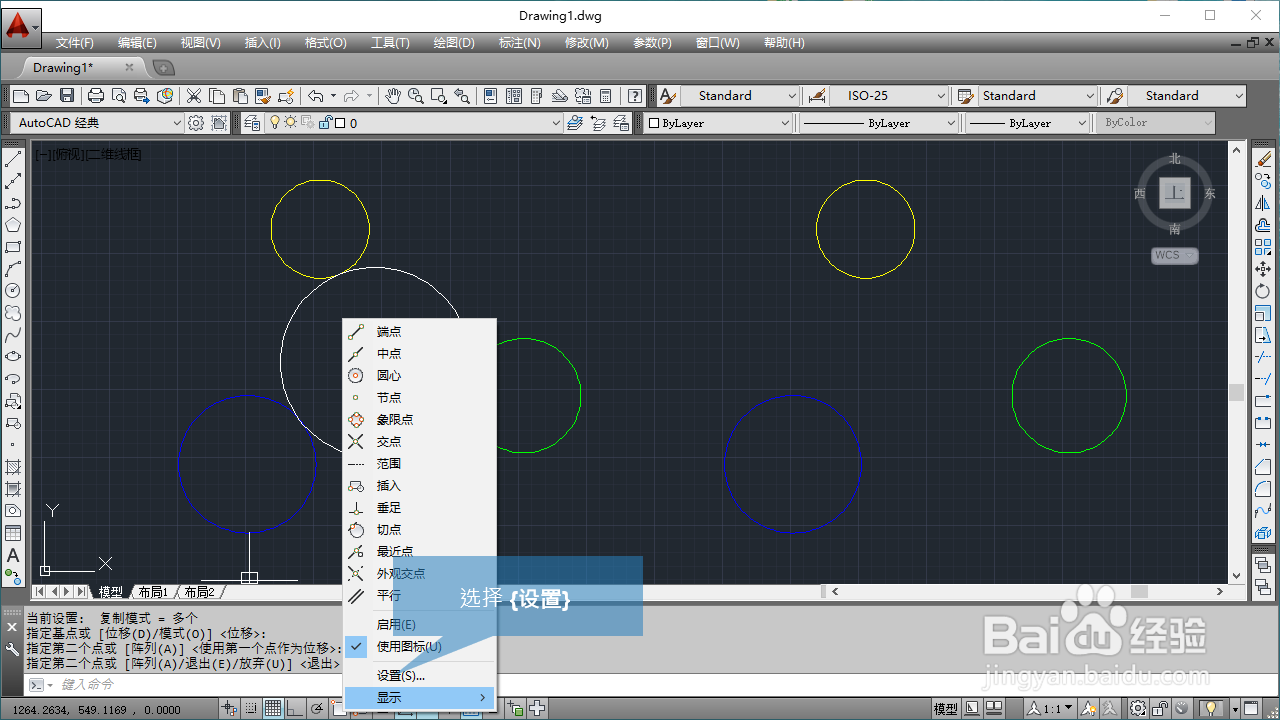

在弹出的下拉菜单上选择设置菜单。

5/14

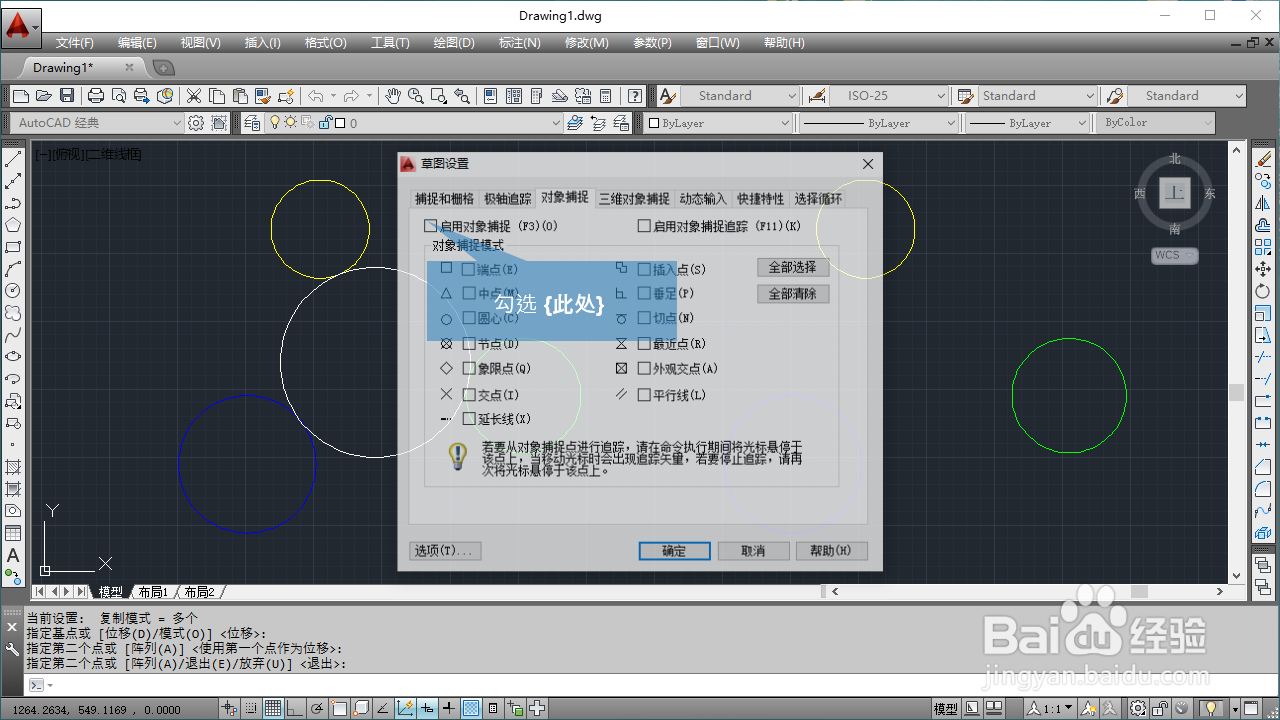

之后，进入到草图设置对话框，勾选启用对象捕捉前面的方框。

6/14

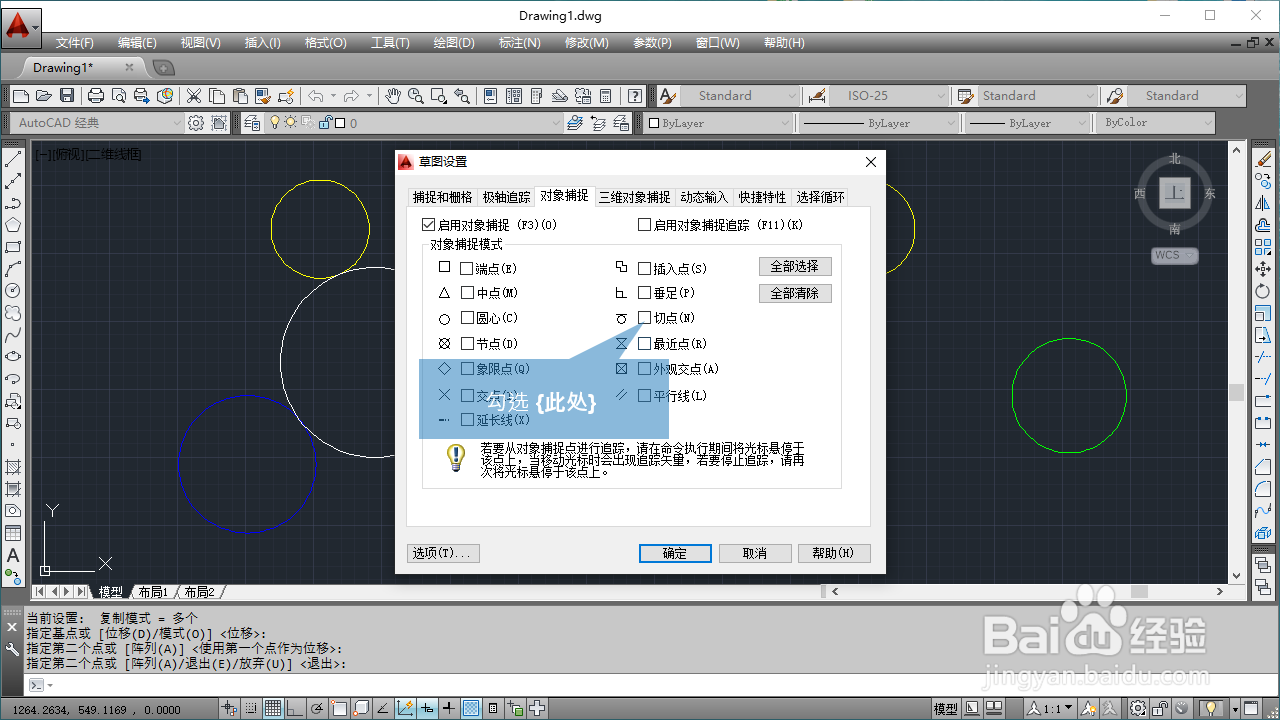

勾选切点前面的方框。

7/14

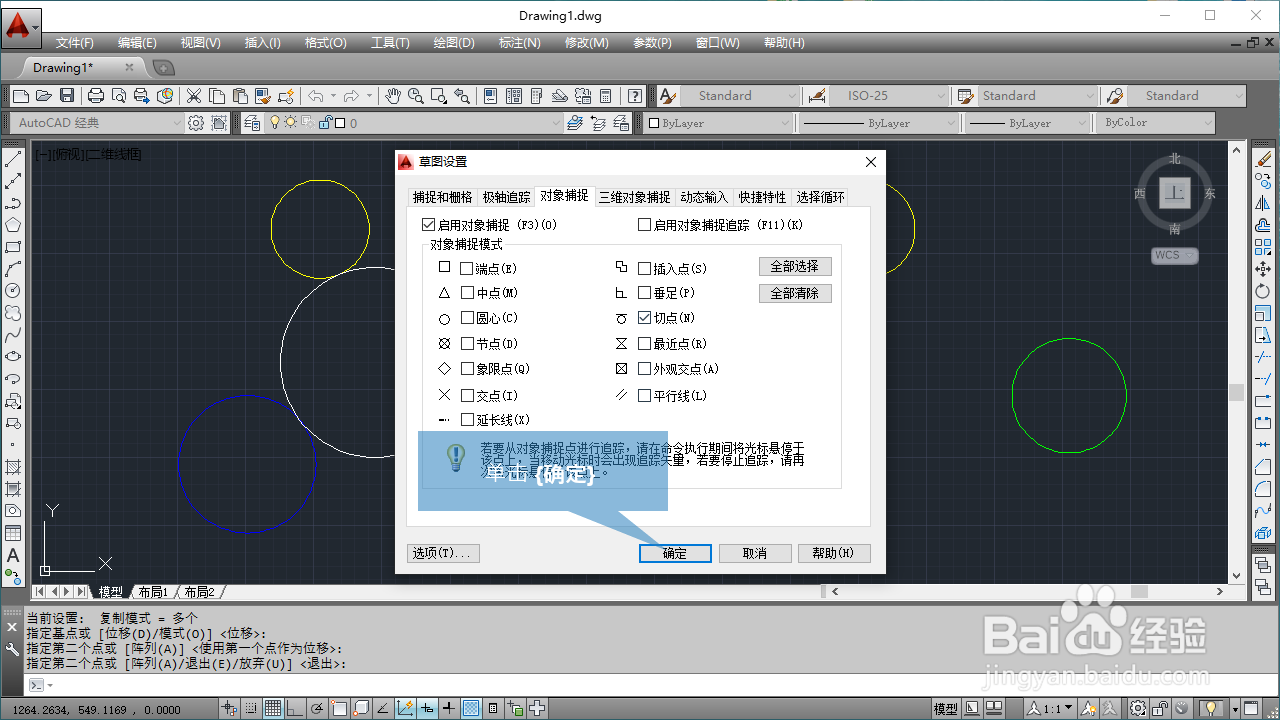

点击确定按钮，关闭草图设置对话框。

8/14

点击绘制圆命令的图标，如下图所示。

9/14

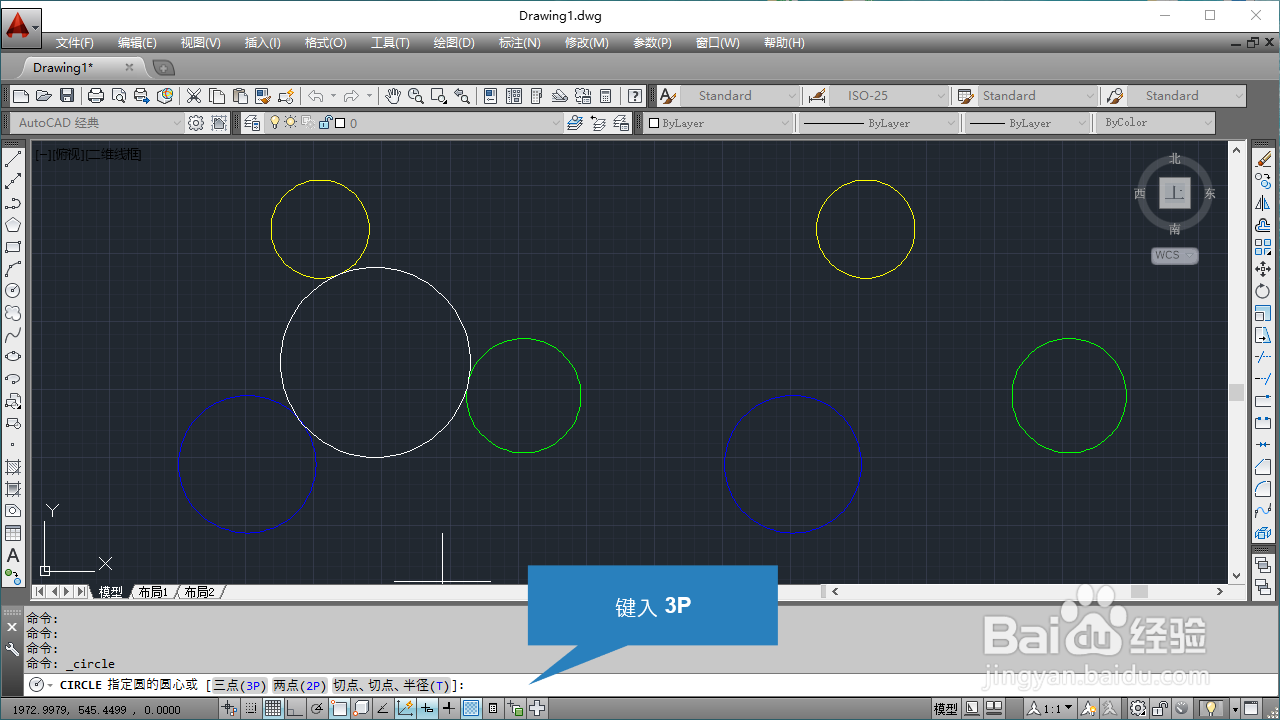

在命令行们输入3P，然后按回车键。

10/14

鼠标移动到如图所示的位置并点击，确定三切圆的第一个点。

11/14

鼠标移动到如图所示的位置并点击，确定三切圆的第二个点。

12/14

鼠标移动到如图所示的位置并点击，确定三切圆的第三个点。

13/14

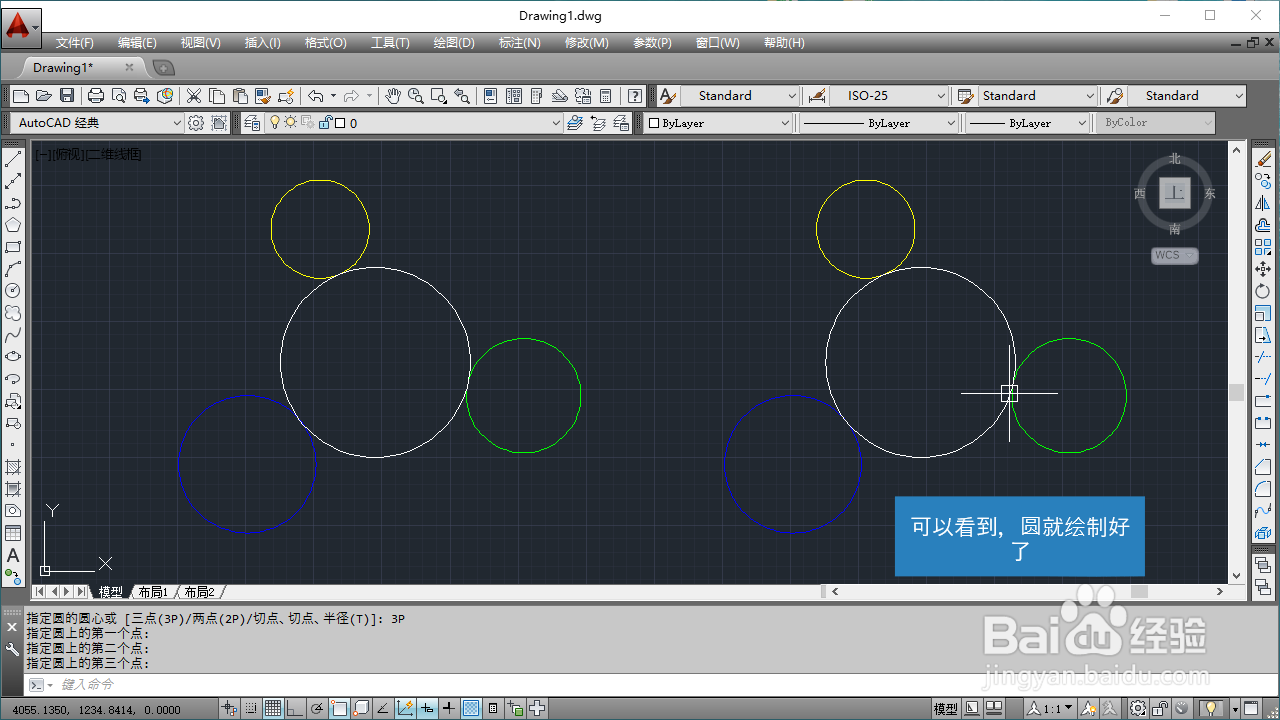

点击之后就可以看到，三切圆就绘制好了。操作起来还是比较简单的，学会了的老铁就投我一票吧！

14/14

总结：

1. 绘制三个圆。

2. 设置开启捕捉切点。

3. 执行绘制圆命令。

4. 设置使用3P的方式来绘制圆。

5. 捕捉圆的第一个点。

6. 捕捉圆的第二个点。

7. 捕捉圆的第三个点即可。

注意事项

在设置捕捉的时候把所有的捕捉选项都关掉，只留下一个捕捉切点，防止捕捉到其它的不相关的点。
