本文简单的介绍了CAN分析仪设备USBCAN-II C的设备使用讲解，对于想要了解使用这款设备的工程师具有很好的指导意义。工具/原料moreCAN分析仪设备USBCAN-II C笔记本电脑USB连接线终端电阻设备工具介绍1/1分步阅读

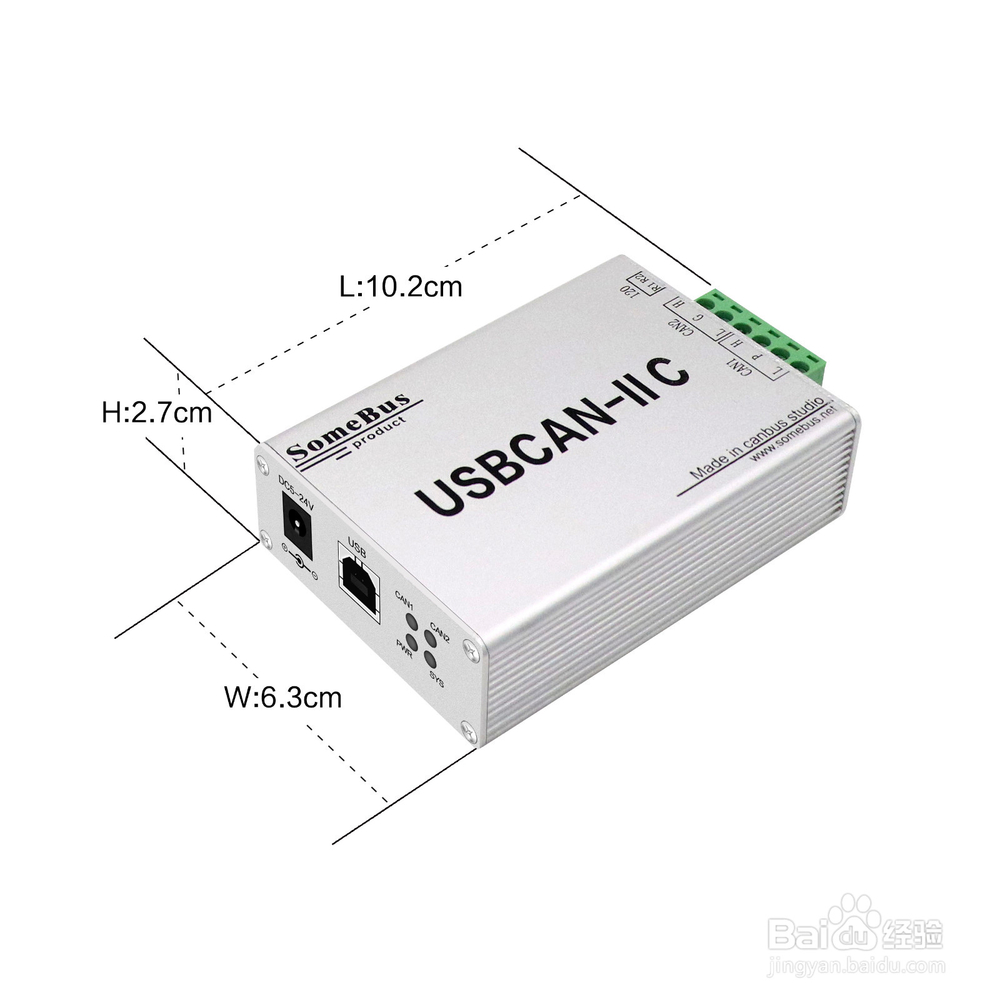

CAN分析仪设备USBCAN-II C是CAN-bus产品开发、CAN-bus数据分析的强大工具；同时具有体积小巧、即插即用等特点，也是工程师的最佳选择。CAN分析仪设备USBCAN-II C上自带CAN接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。下面介绍一下它的设备使用：

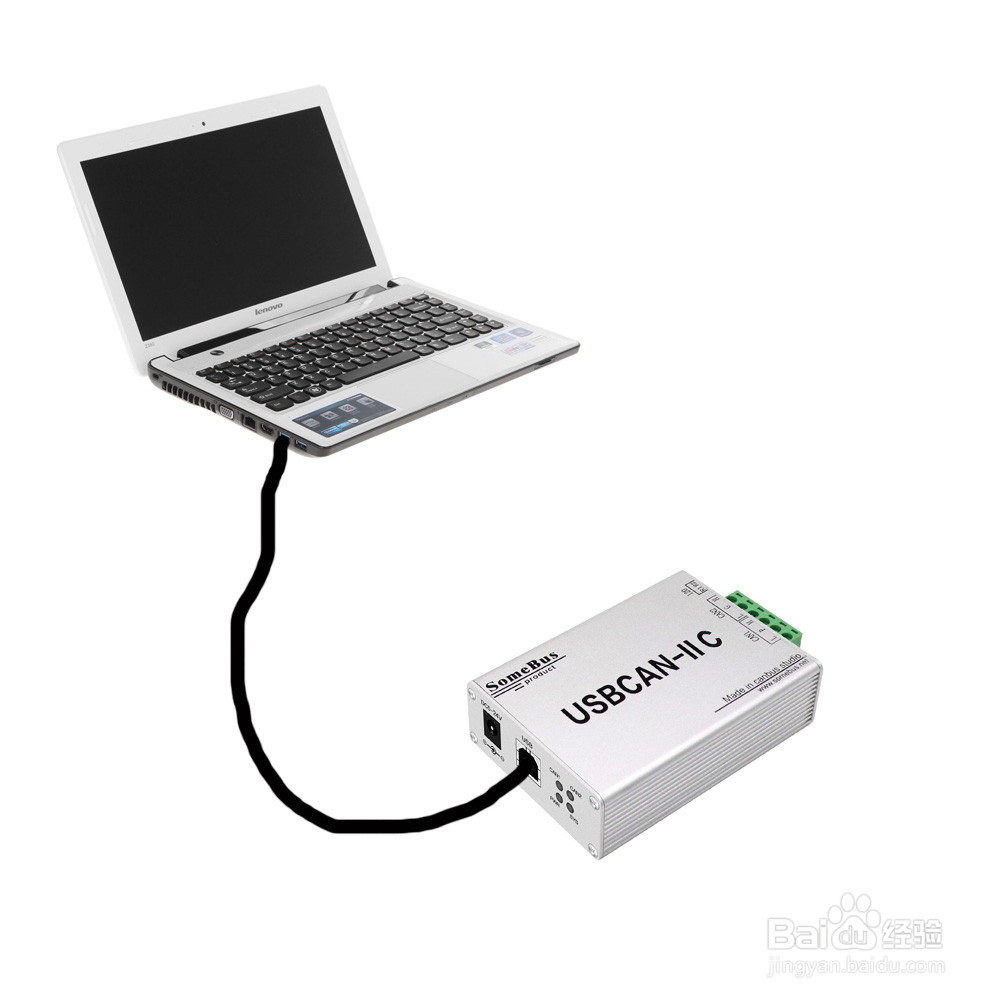

1、USBCAN-II C与笔记本电脑相连1/1

CAN分析仪设备USBCAN-II C具有即插即用的特点，因此工程师可以使用PC机的USB接口直接向USBCAN-II C接口卡供电；若USB供电不足，则需选用外部电源供电方式。

2、USBCAN-II C进行USB总线供电模式1/1

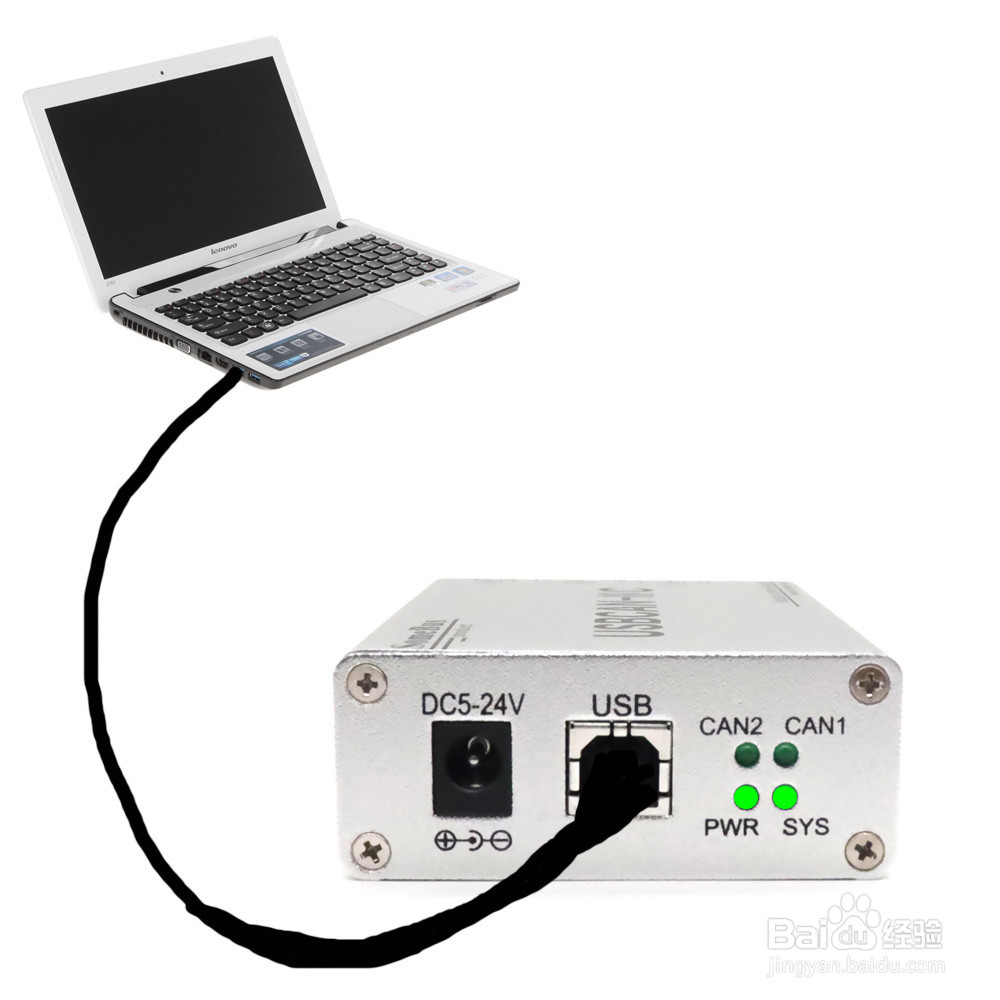

USB总线供电模式适合于大多数应用场合，例如，当USBCAN-II C接口卡是USB端口连接的唯一设备时。

将PC与USBCAN-II C接口卡通过随机附带的USB电缆直接连接，由USB电缆向USBCAN-II C提供+5V电源；此时，指示灯PWR、SYS点亮，表示设备工作正常且处于待连接状态。

3、USBCAN-II C外部电源供电模式1/1

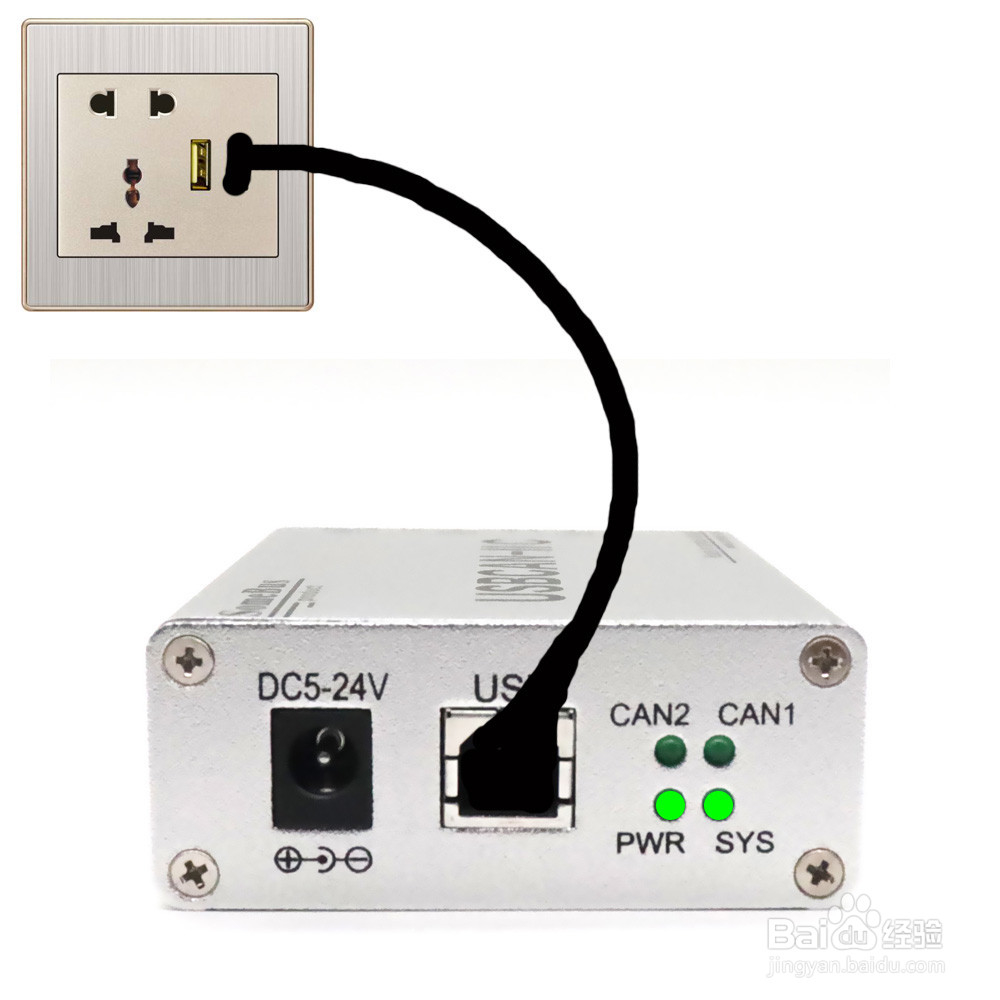

外部电源供电模式适合于PC机使用了USB总线集线器（HUB），或者已经连接了多个USB终端设备，而导致USB端口不能够向CAN分析仪设备USBCAN-II C提供足够电流的场合。

使用外部电源(DC+5V，200mA)连接到CAN分析仪设备USBCAN-II C的DC5V电源插座，此时指示灯PWR、SYS点亮；然后将PC与CAN分析仪设备USBCAN-II C通过随机附带的USB电缆连接，CAN分析仪设备USBCAN-II C即可正常工作。

4、USBCAN-II C与CAN-bus连接1/1

CAN分析仪设备USBCAN-II C接入CAN总线时只需将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。

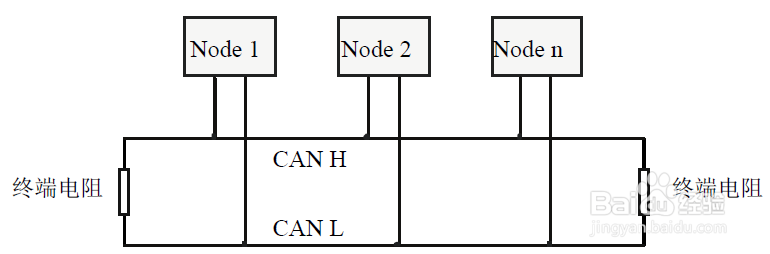

CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus 总线的连接见图所示。

5、USBCAN-II C安装总线终端电阻1/1

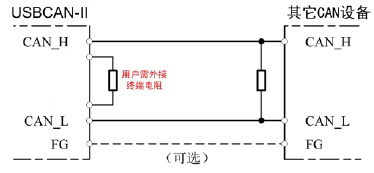

为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。USBCAN-IIC接口卡采用82C251收发器，如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

注意事项

USBCAN-II C内部已集成120Ω终端电阻，可通过拨码开关选择是否将电阻接入总线，拨码开关在6pin端子旁边，R1、R2分别为CAN1、CAN2的终端电阻，拨到ON的位置即可将电阻启用。

CAN-bus电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率。若通讯距离超过1Km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常规是随距离的加长而适当加大。
