订阅如何在HyperMesh中使用焊点单元对部件进行连接
来源：网络收集 点击： 时间：2024-02-21【导读】：
在HyperMesh中进行CAE网格建模时，经常会碰到不同的连接形式，比如螺栓连接、缝焊、满焊以及点焊等等，当碰到需要进行点焊连接时我们应该如何进行软件操作呢？工具/原料moreHyperMesh焊点方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

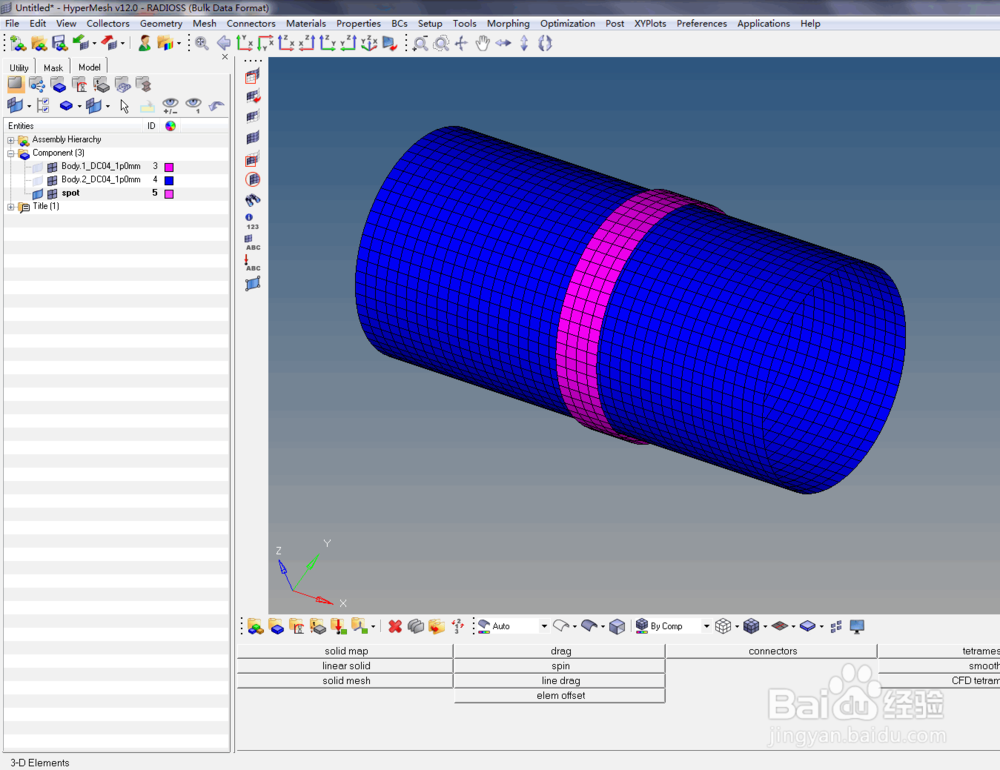

首先我们在HyperMesh中打开一个CAE网格模型，模型由两个部件组成，为薄壁圆柱管，现在需要用点焊单元对两个部件进行连接；

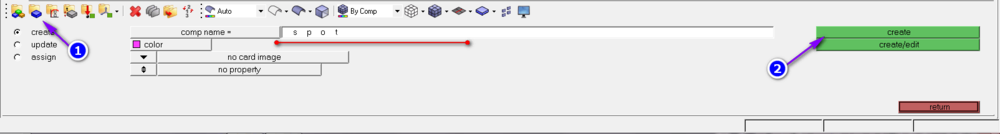

2/6在工具面板右上角单击components命令，在对话框中鼠标勾选create，并在comp name=中输入spot，并单击创建按钮，这样我们就创建了一个放置焊点的component；
3/6单击return按钮返回主界面，并在工具面板的最右侧选项中勾选3D，并在左侧列表中单击connectors；
4/6connectors命令为单元连接命令，其中有spot单元、bolt单元、seam单元以及area单元等等，包含了基本上所有连接的工艺方法，这里我们选择spot；

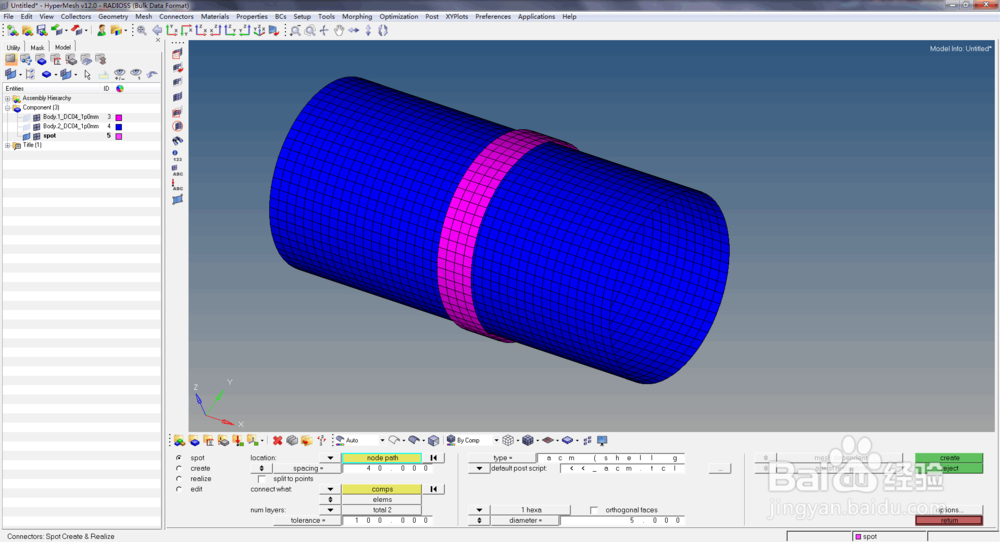

5/6在spot命令对话框中，勾选spot选项，并在location中选择node path，在这里我们需要选择焊接的位置，将spacing调整为40mm，焊点的焊接类型type选择acm（shell gap），num layers选择total2，将tolerance调整为100，将焊点的大小选择为5mm大的六面体单元；

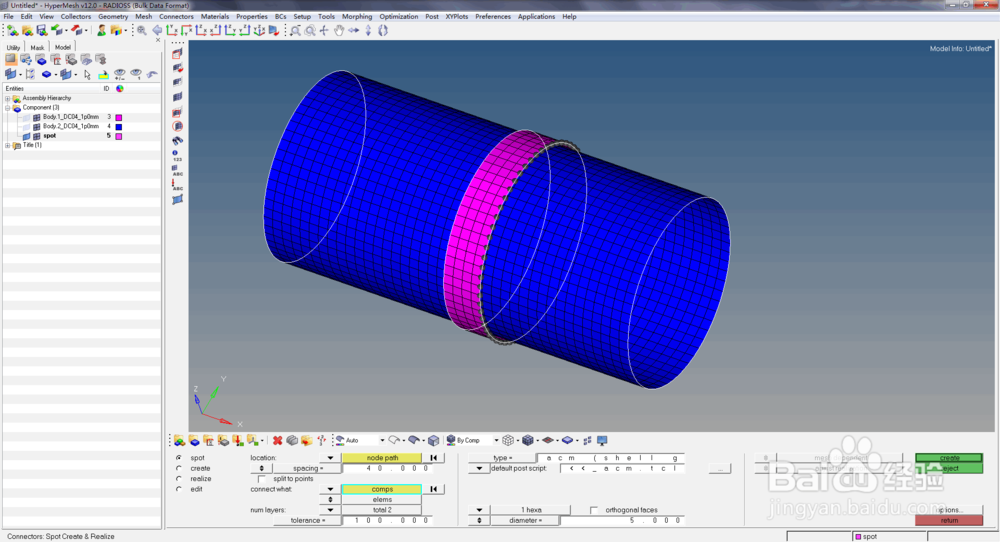

6/6在connect what中选择要连接的两个部件，鼠标单击create进行焊点的创建，如下图所示，这样我们就完成了对焊点单元的创建。
注意事项在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
