Allegro设置Xnet教程！分享一篇简单实现效果的实战内容！工具/原料moreAllegro Export软件Xnet设置1/5分步阅读

需要Allegro Export 版本或SPECCTRAQuest中进行设置，如果大家有Cracked License，那就容易多了，不管是什么版本都有J了。

2/5

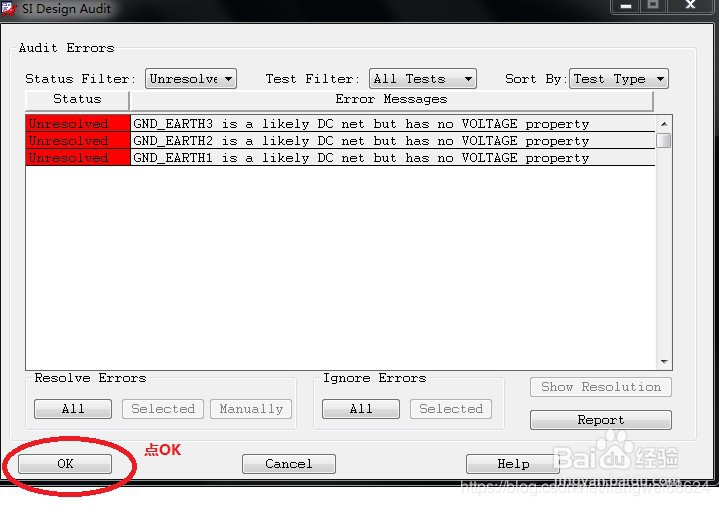

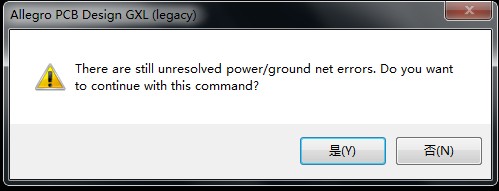

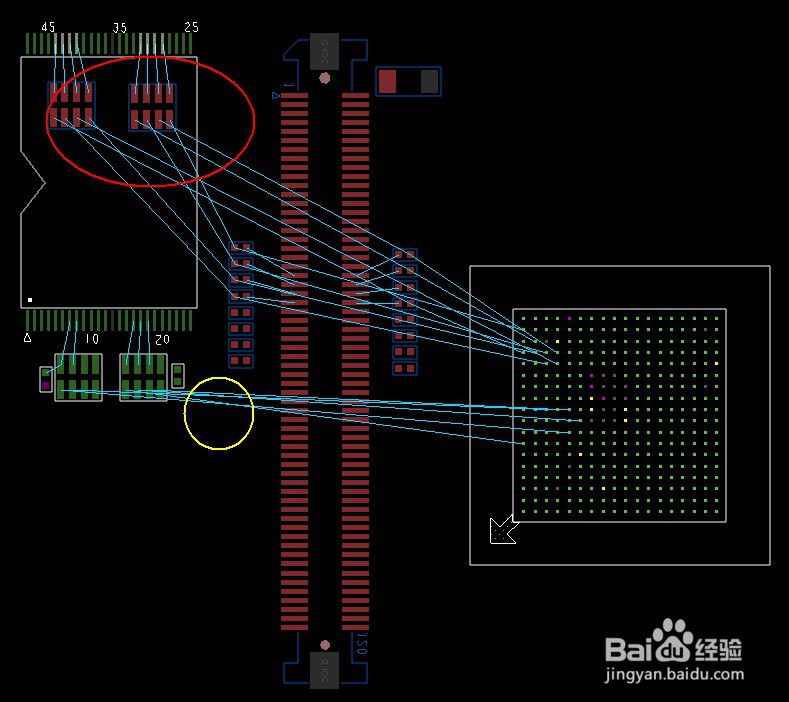

开启Allegro Export或SPECCTRAQuest，Open需要设置Xnet的板子。

3/5

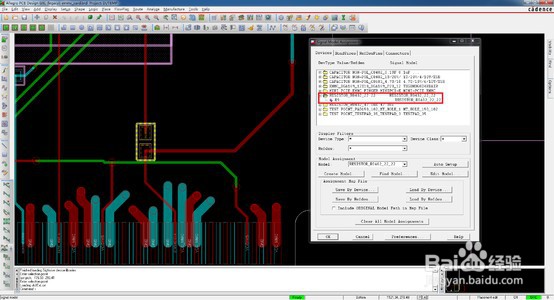

直接在DevType/Refdes 中选择要设定Model 的器件或直接在板子上点选要设置Model的器件。

4/5

点选Create Model，建立该零件的Model（如果已有该零件的Model，就可以在前面定义，然后Find Model即可）。

5/5

再出现对话框中选择 Create ESpiceDevice model，点击O就可以了。

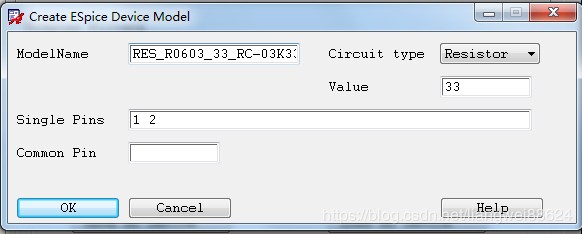

将会出现下面内容：

ModelName：输入产生Model的名字

Circuit type：选择Type，电阻，电感或电容

Value：值

Single Pin：各Pin的连接顺序，中间为空格

这里需要注意的是零件的Pin的排列，12345678，就是：1和2是一个电阻，其它同理，所以如果就是普通电阻电容就相对比较简单了。

Common Pin：不用管，空着就可以

输入上面一切之后就点击OK就可以了，也就完成了Model的建立了。

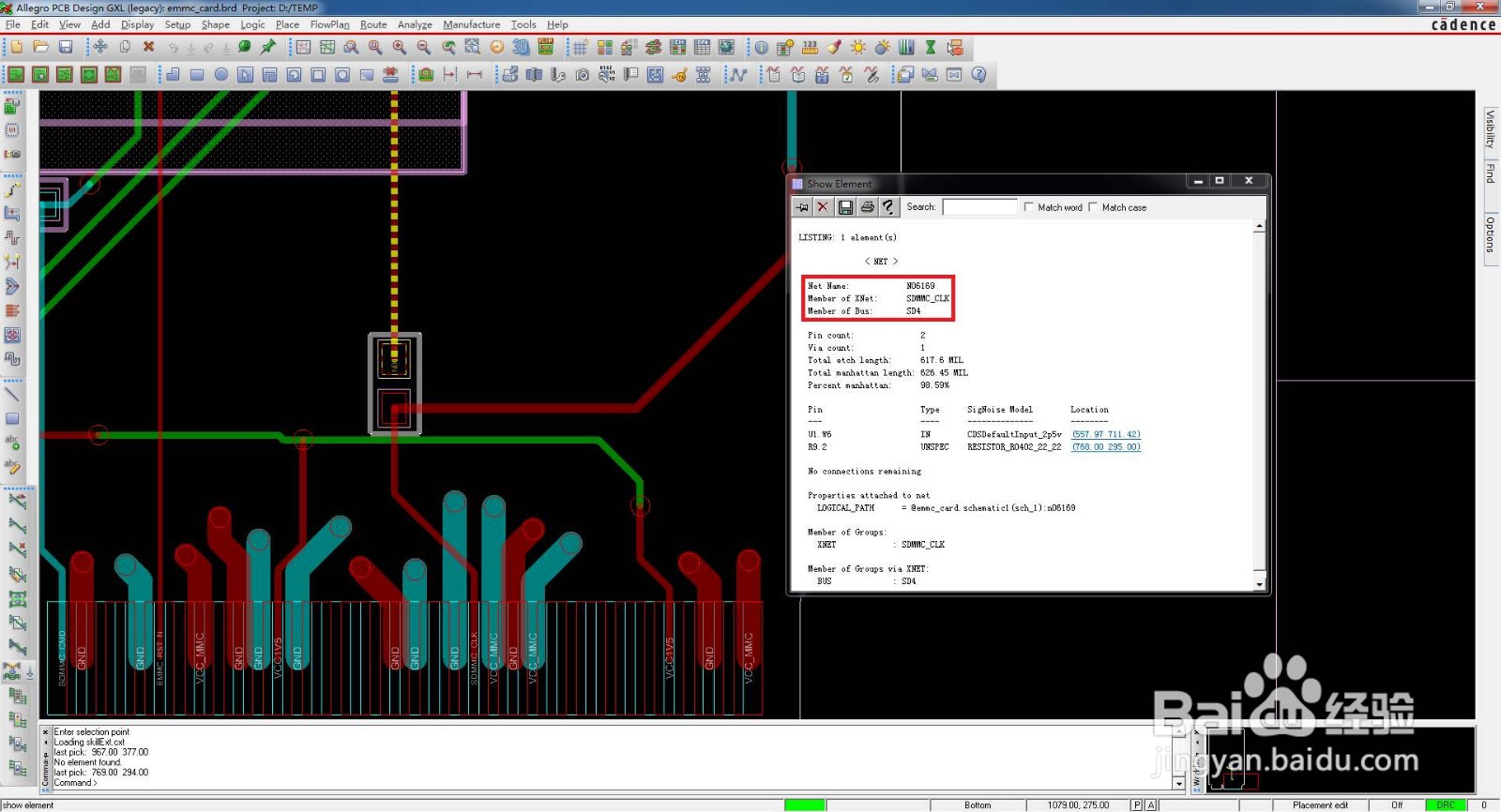

当你完成以上步骤，点击OK退出之后，就会发现连接该排阻的两边的Net，都有了个Xnet属性，这样就搞定Xnet了。

针对Xnet部分的等长设置1/2

使用 EditProperties定义

注意必须使用Pin Pair 才能定义Xnet等长

RELATIVE_PROPAGATION_DELAY=GroupX：G：U1.5：U2.4：0：20

在没有定义Xnet之前这样定义会提示错误

其它都和前面等长设置方法是一样的

如果认为这样设置有些麻烦，可以参照下面第二种方法：

2/2

Constraint Manager设置

① 开启Constraint Manager，点击菜单SetupElectrical Constraint Spreadsheet 或直接点击工具栏，则会出现Constraint Manager窗体；

对于Constraint Manager 的一般使用方法不做详细介绍，如果大家依然不太熟悉，则可以参考相关的Constraint Manager使用进行学习；

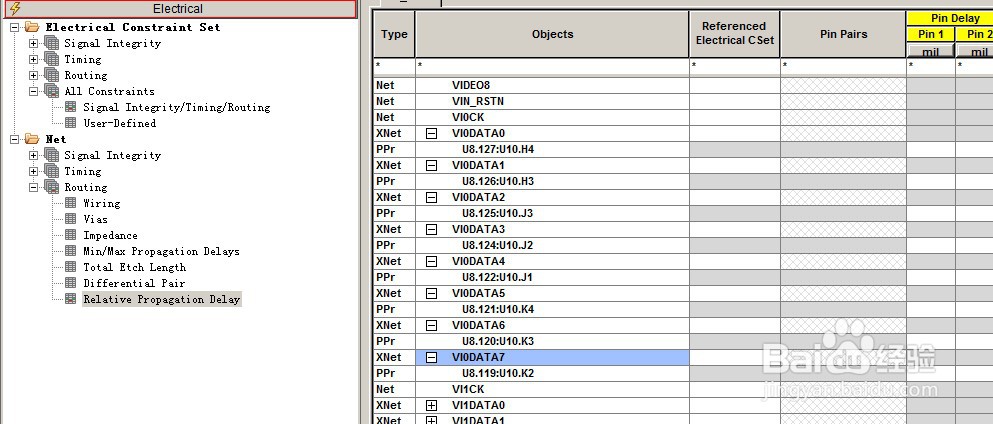

② 我们目的是要设置等长，所以我们需要用elative Propagation Delay这属性，从左边控制栏中选择NetRoutingRelative Propagation Delay;

③ 在右边就会显示整块板子所有的Net或Xnet；

④ 建立需要等长的Pin Pair，右键点击需要建立Pin Pair的Xnet

选择起始Pin和结束Pin。

如何在Allegro中定义Pin Type？1/6

点击菜单EditProperties…

2/6

在Find栏位中仅勾选Pin

3/6

直接在PCB中选中需要修改Pin Type的Pin

4/6

出现下面窗体：选择Pinuse，在右边定义为BI即可

5/6

Ok完成Pin Type定义这样就可以Create Xnet的Pin Pair 了。

点击Apply或OK 就完成Pin Pair 设置.

6/6

设置等长Group当Xnet Pin Pair 建立完成后其它设置就和普通Pin Pair 设置等长是一样的.使用Ctrl键复选所有需要设置等长的Pin Pair, 右键CreateMatch Group输入Group名字;

注意事项

这里没有先后顺序.

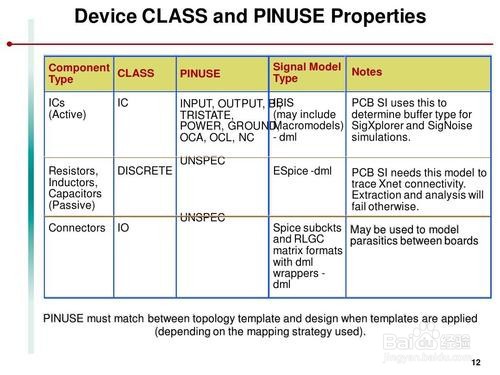

如果Pin Pair 的两个Pin Type全是Passive的话不能Creat, 所以这里还需要定义一下Pin的形态, 如:Out put, In put, Bidirectional等

Scope选择Global
