订阅UG如何绘制叶片
来源：网络收集 点击： 时间：2024-07-19【导读】：
本经验为大家分享一篇快速绘制风扇的叶片的教程。工具/原料moreUG方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
双击或者右键选择打开UG10.0软件，该经验以UG10.0为例，其他版本UG都可以使用该方法。

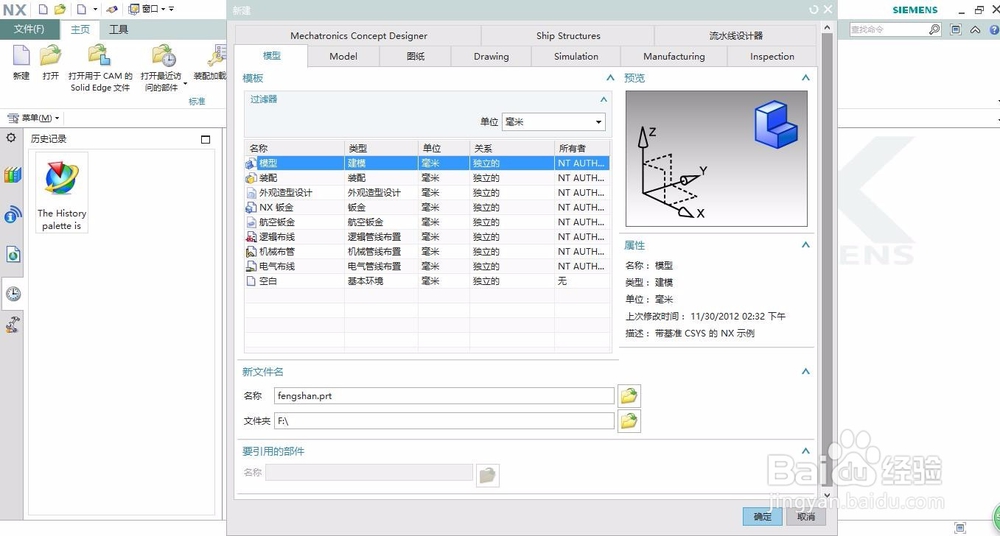

2/7新建一个模型文件，命名为fengshan.prt。

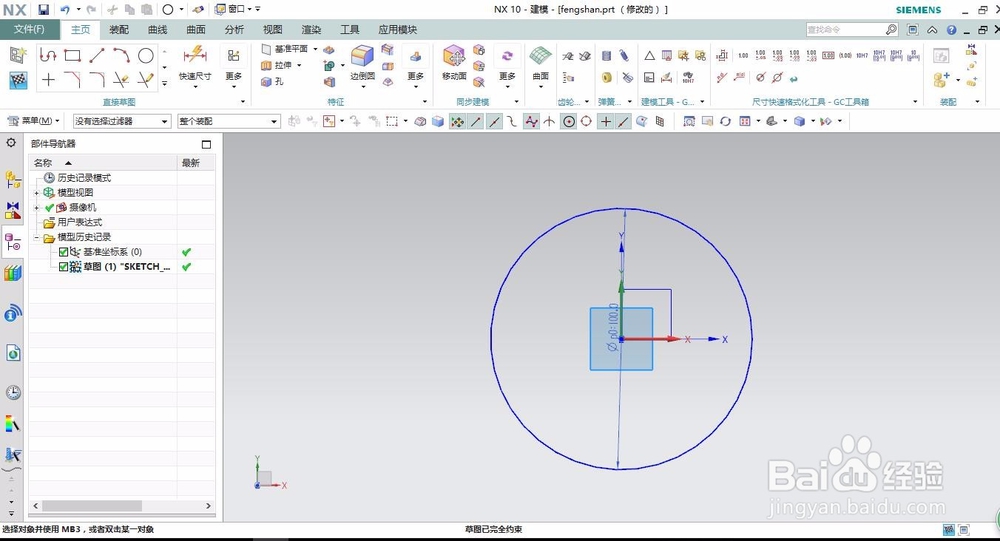

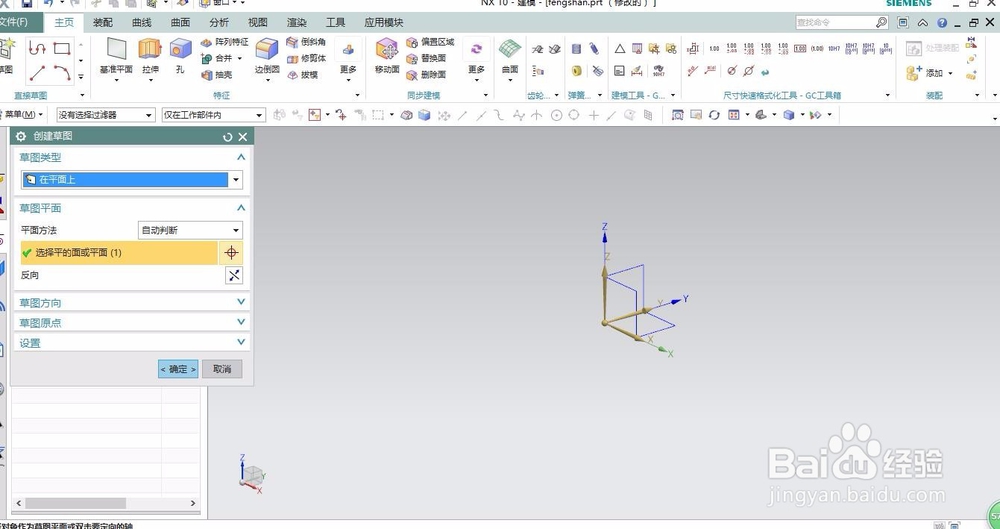

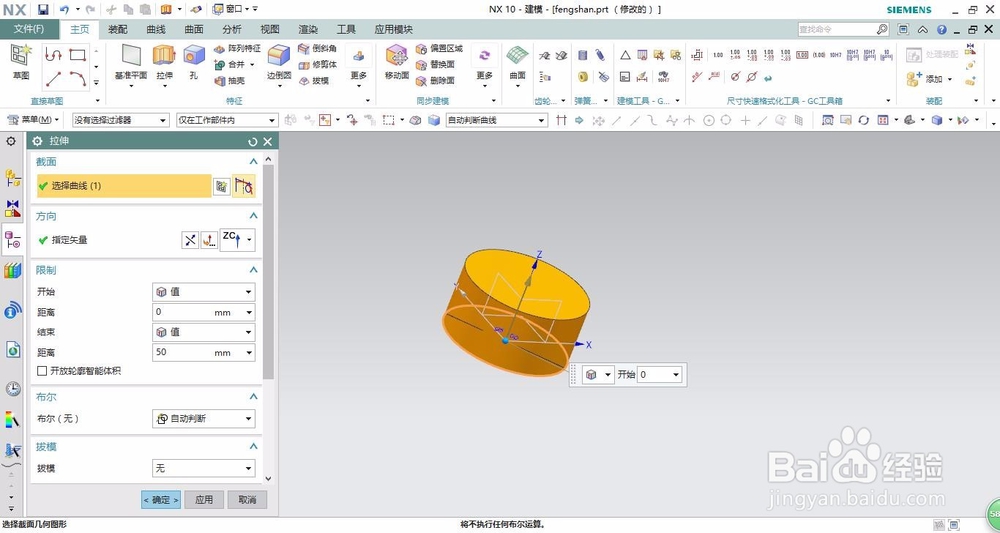

3/7以XY为草图平面，绘制直径为100mm的圆完成草图后拉伸，拉伸高度为50mm，类型为实体。

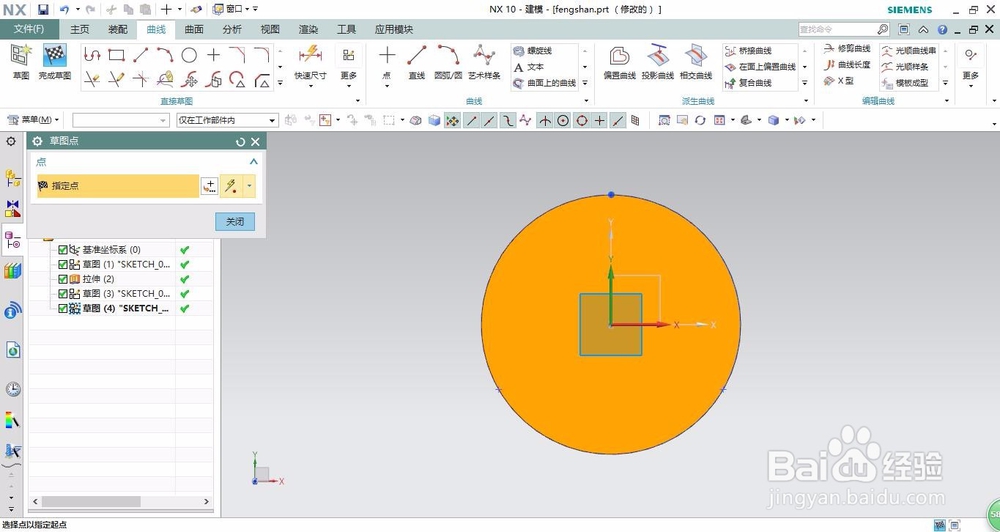

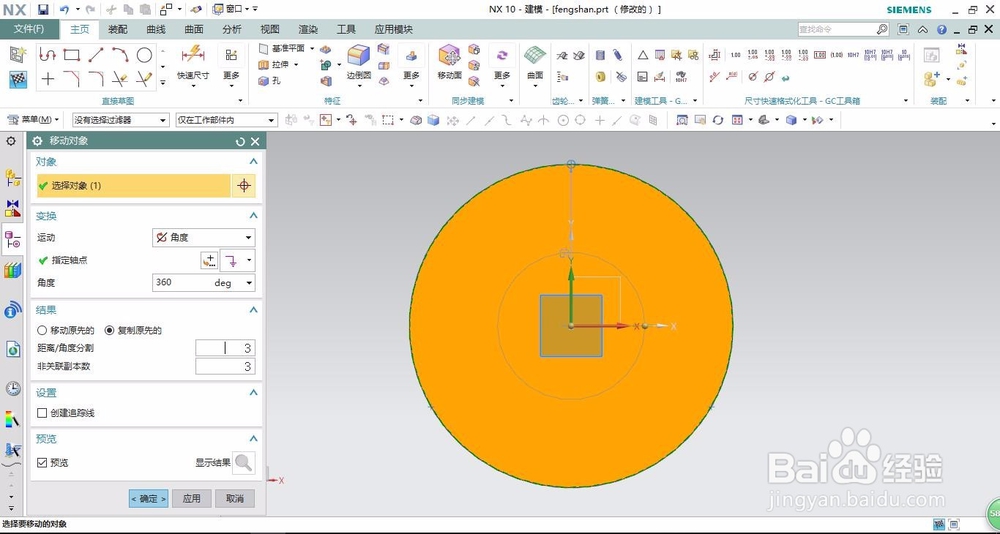

4/7在圆柱表面上绘制三个点，也在XY平面上绘制绘制其中一个点。

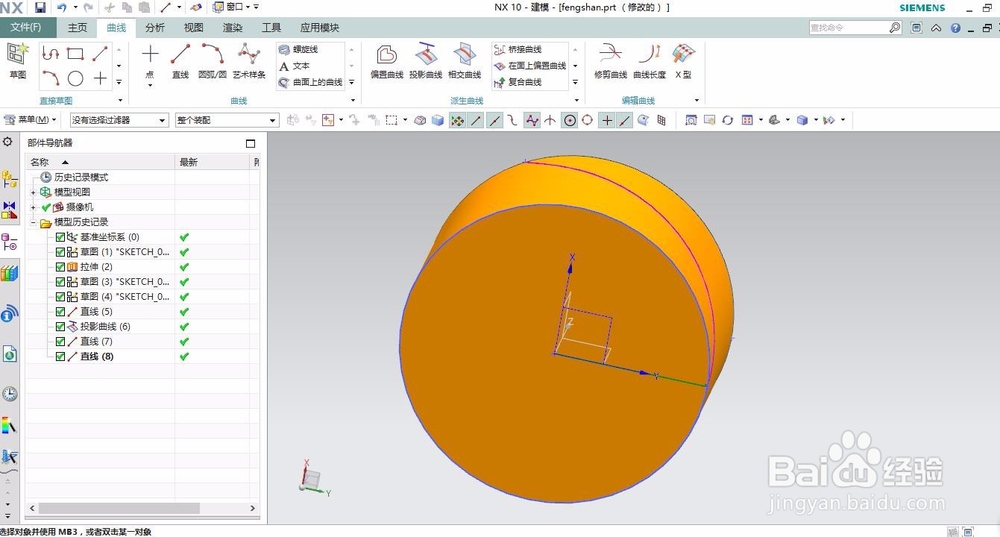

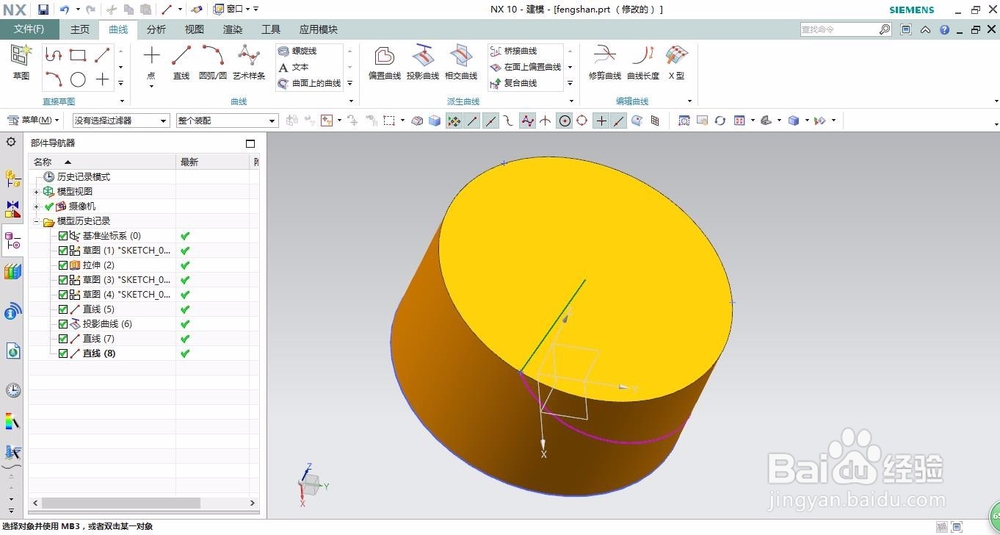

5/7绘制2条直线，如下图所示的位置。

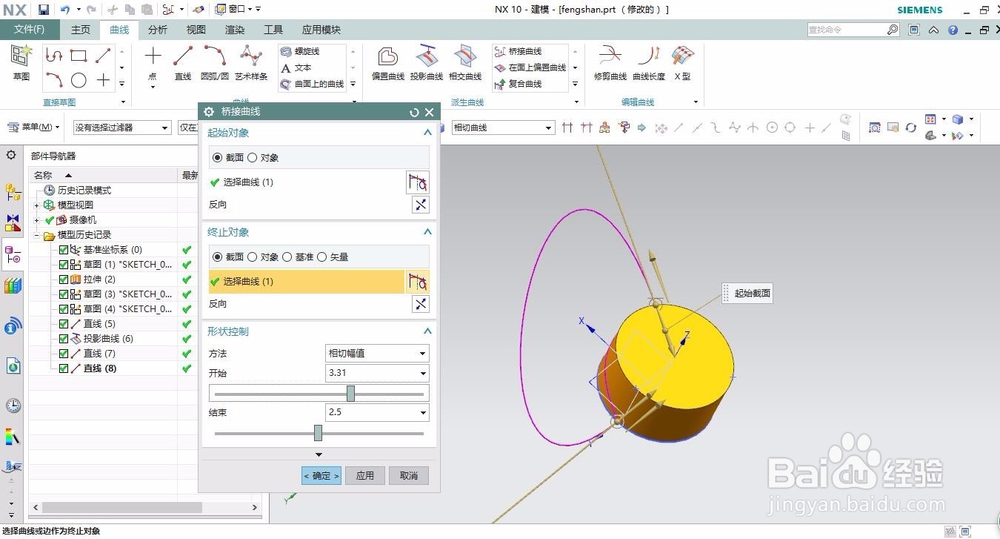

6/7桥接曲线，适当调整大小。并且通过曲线组进行封闭。

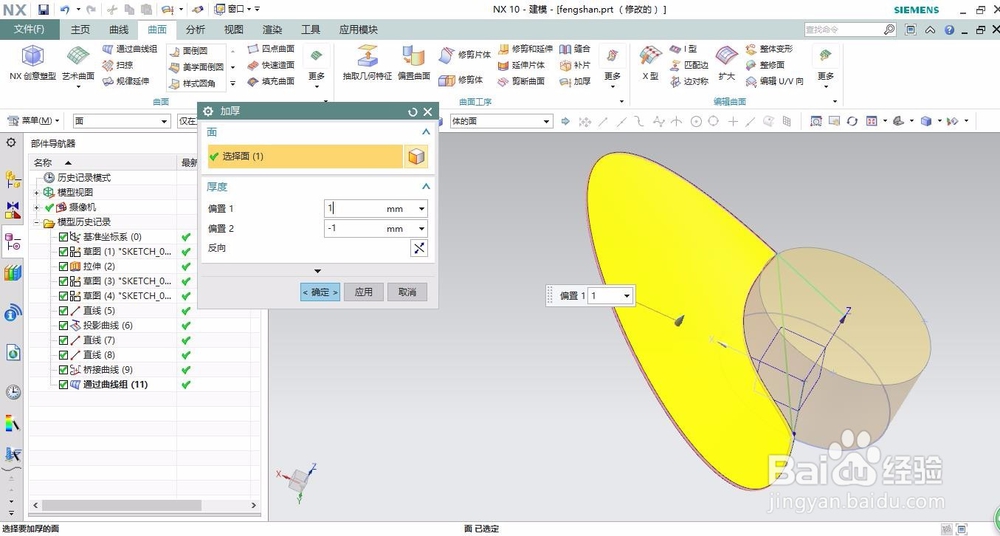

7/7最后进行加厚处理。最终叶片效果图如下图所示。
