OSPF协议在点到点网络下会经历7个状态，最后达到完全邻接状态。在这其中，双方路由器会发送若干个数据报文。我通过下方拓扑搭建的实验台，带领大家还原这7个状态所发送的数据报文信息，来搞清楚OSPF在点到点网络下是如何建立邻居的。工具/原料morecisco路由器GNS3Wireshark步骤1：基本配置1/5分步阅读

请先按照拓扑进行环境搭建，并在两台设备间的线路上开启Wireshark进行抓包，注意选择HDLC协议。

2/5

首先，我们需要对两台路由器做基本的配置设置。下图是在R1上进行的接口配置和路由配置。

3/5

下图是在R2上进行的接口配置和路由配置。

4/5

邻居的建立是非常快的，其实现在两台设备的OSPF邻居表中，已经是FULL状态了；同时，我们也发现Wireshark已经抓取到大量的数据报文了，这些就是邻居建立过程中产生的报文信息。

5/5

为了方便信息，我们打开Wireshark报文统计功能：点击statistics—Flow Graph——点击OK。就能看到整个邻居建立过程的报文统计图。

下面我们开始对这些报文进行分析。

步骤2：过程分析1/9

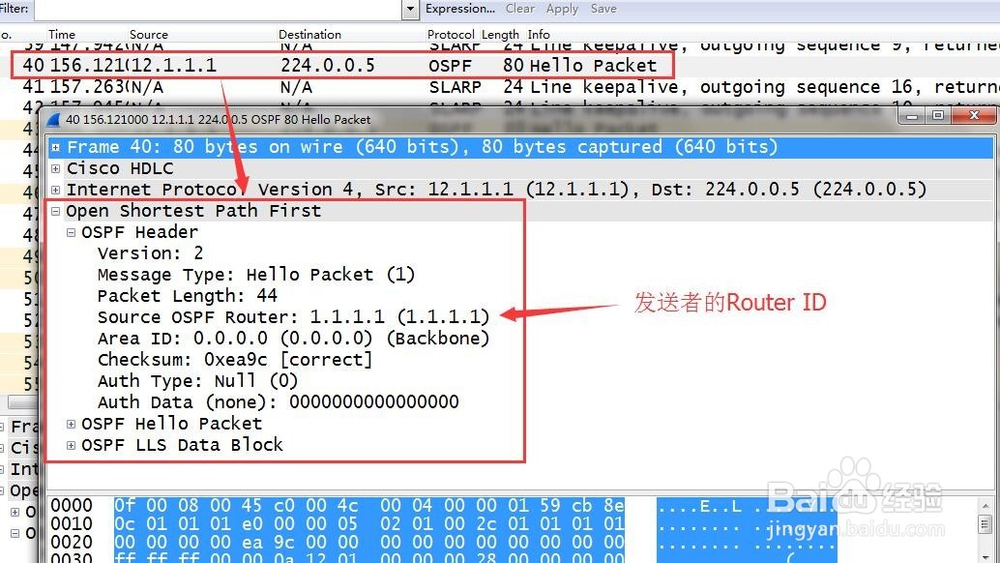

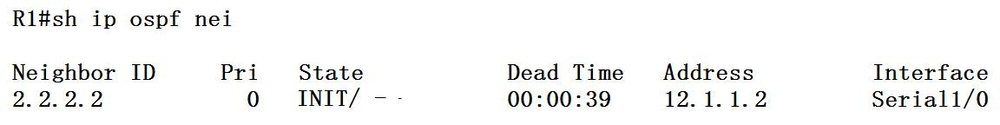

路由器收到对方发来的hello包时，会在邻居表内将对方置为init状态。Hello包都发送到组播地址，并在OSPF报头中携带发送者的Router ID信息。

2/9

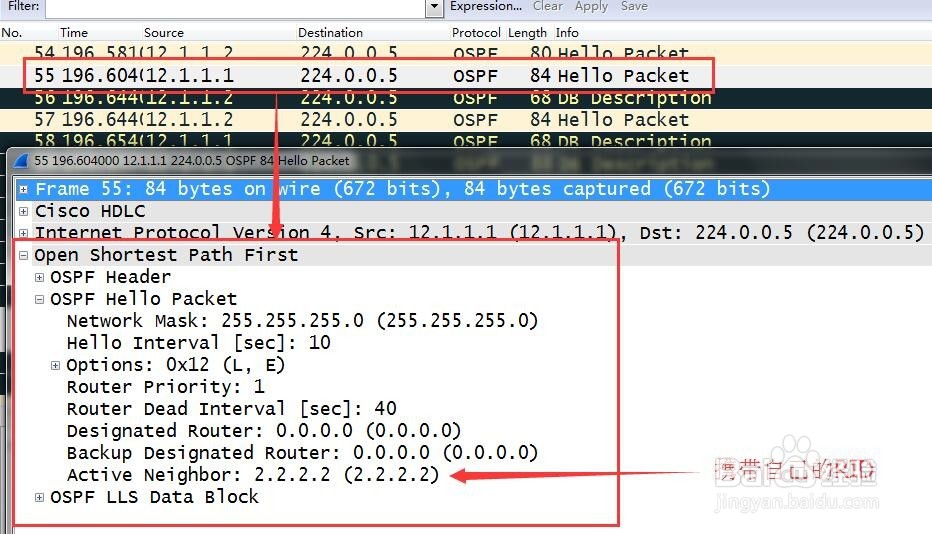

在将邻居的状态变为init后，路由器在之后发送的Hello报文中，会在Active Neighbour字段中添加上邻居的RID信息。

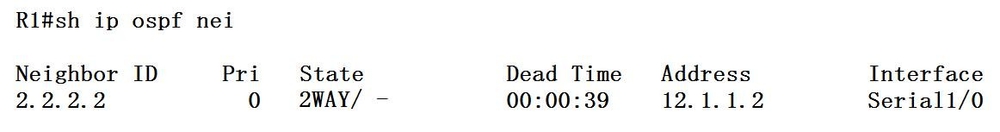

那么如果路由器收到一个Hello报文，且该Hello包内的OSPF Hello Packet报文中的Active Neighbor字段，携带有自己的RID信息时，该路由器会将邻居状态置为2way。

3/9

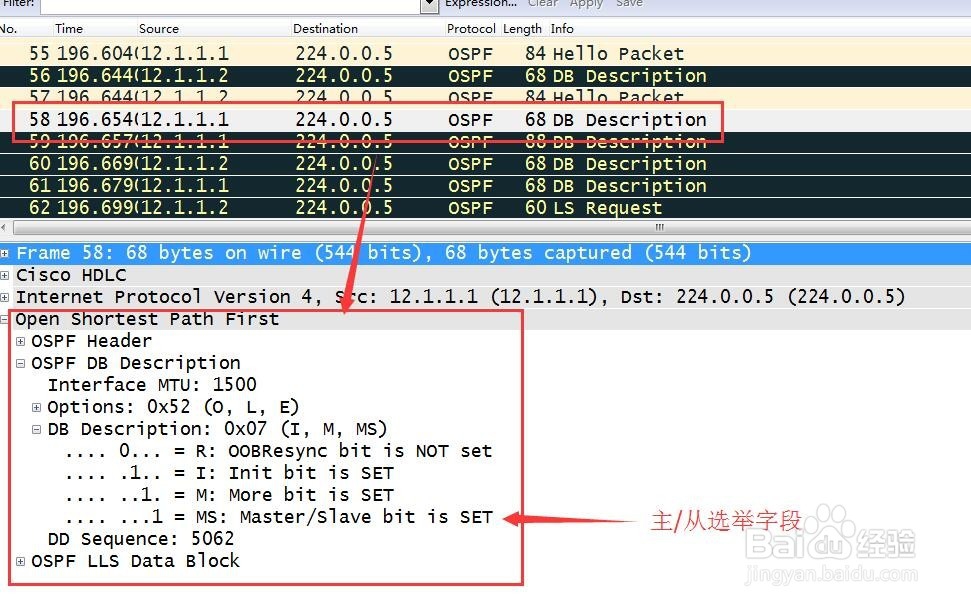

当路由器将邻居置为2way状态后，便开始发送DBD报文信息。路由器会发送空的数据库描述数据包，通过MS字段进行主/从选举。

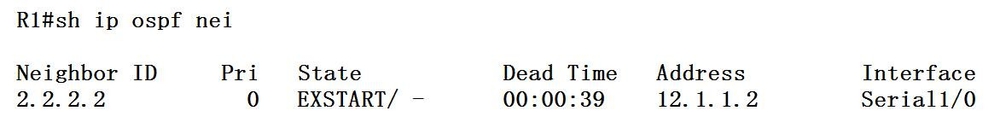

当路由器收到DBD状态信息时，该路由器就会将邻居状态转换成Exstart状态。

4/9

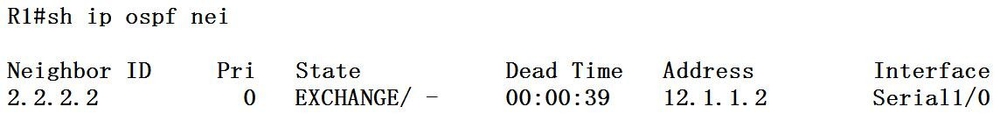

路由器一旦收到邻居发来的数据库描述数据包，就会将对方状态转换到Exchange状态。

5/9

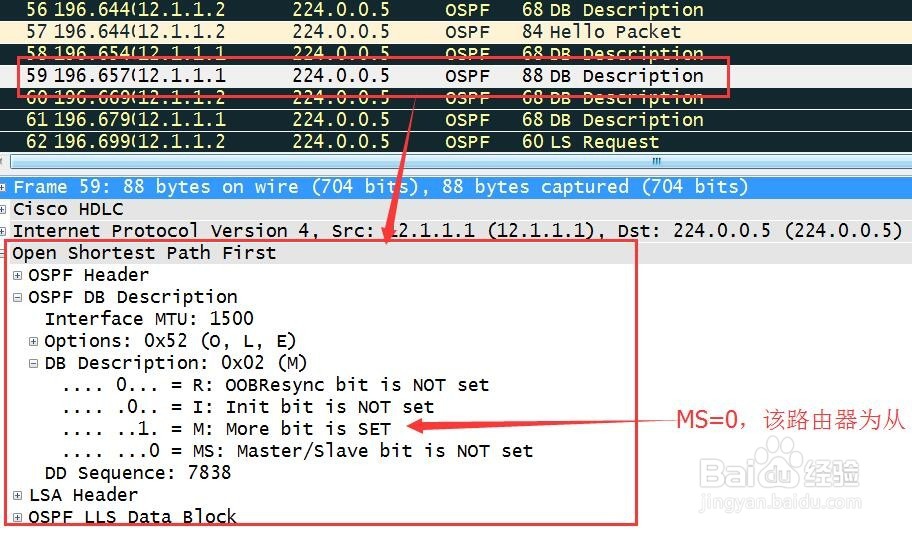

当路由器收到对方发来的DBD报文后，它将发送一个响应的DBD报文，通过双方首次DBD报文交换，主从选出。MS=0为从、MS=1为主。注意，在为选出主/从之前，路由器发送的第一个DBD，都讲自己设成主。

6/9

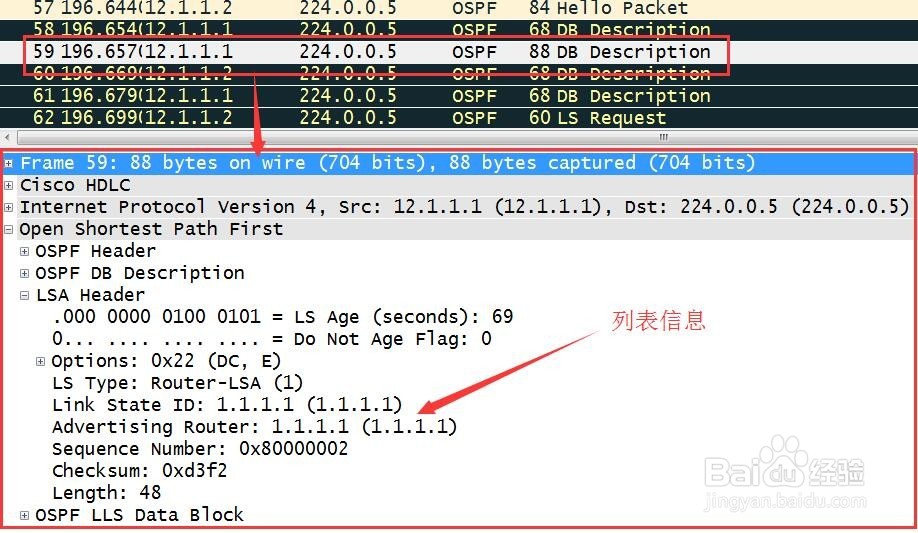

同时，该数据包将会传送该路由器的的链路状态摘要列表的LSA头部。其中携带路由目录信息。

7/9

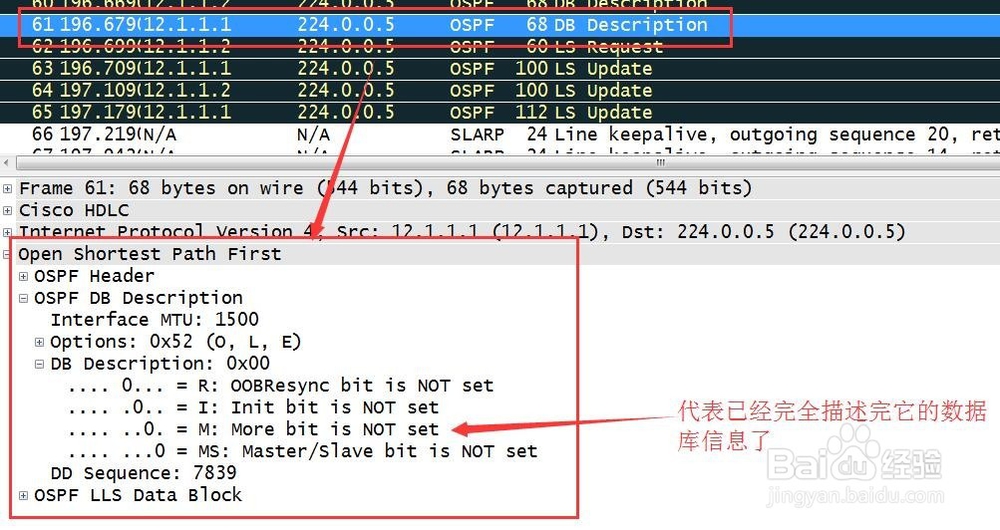

当邻居路由器收到上述携带LSA头部的DBD报文时，其会发送一个包含相同序列号的确认数据包。这个过程将一直延续，直到路由器收到最后一个LSA摘要DBD包，且其中的M位置为0时，代表Exchange过程已经完成。

8/9

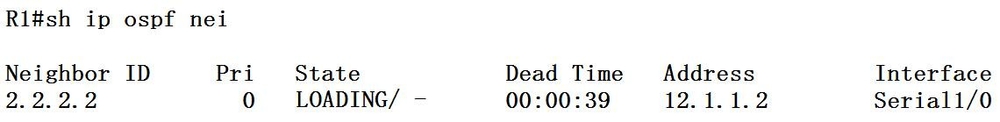

如果此时路由器的链路状态请求列表中还存在LSA条目（即本路由器没有，邻居链路状态摘要列表中存在的路由条目），路由器将会把邻居状态改为Loading状态。

9/9

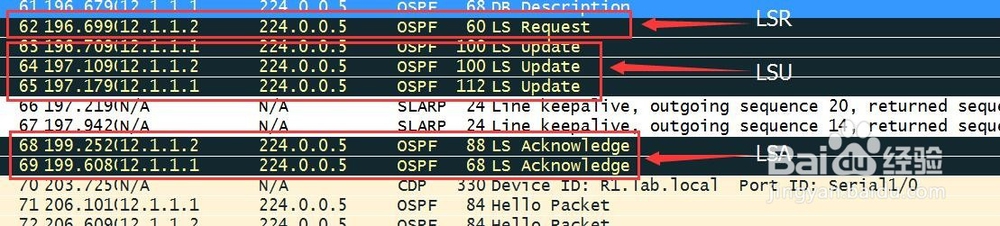

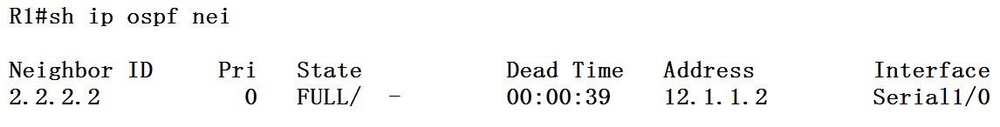

在Loading状态时，邻居双方会依照各自的链路状态请求列表发送LSR—收到LSU发送LSA来进行LSA的更新。当路由器收到最后一个数据库描述报文时，该路由器就会把邻居状态改为Full状态。

当双方的邻居表内的邻居状态都置为Full状态时，则双方已建立完全邻接关系，OSPF邻居建立成功。

注意事项

因为邻居建立过程是很快的，正常情况下，我们在邻居表中只能看到FULL状态。

在广播网络中，我们能看到2Way状态

当邻居建立不成功时，我们可以看到邻居表中的邻居路由器会停滞在某一状态中

在搭建网络环境的时候，注意路由器链路的选择，如果你选择的接口是FastEthernet接口，则意味着你的OSPF接口网络类型是个广播网络
