订阅UG草图相交曲线的用法
来源：网络收集 点击： 时间：2024-02-22【导读】：
UG画草图时，有时可能会需要用到已知部件的截面线作为参考线的形况，使用相交曲线命令可以很方便的得到截面的曲线工具/原料more电脑UG NX 11.0软件方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

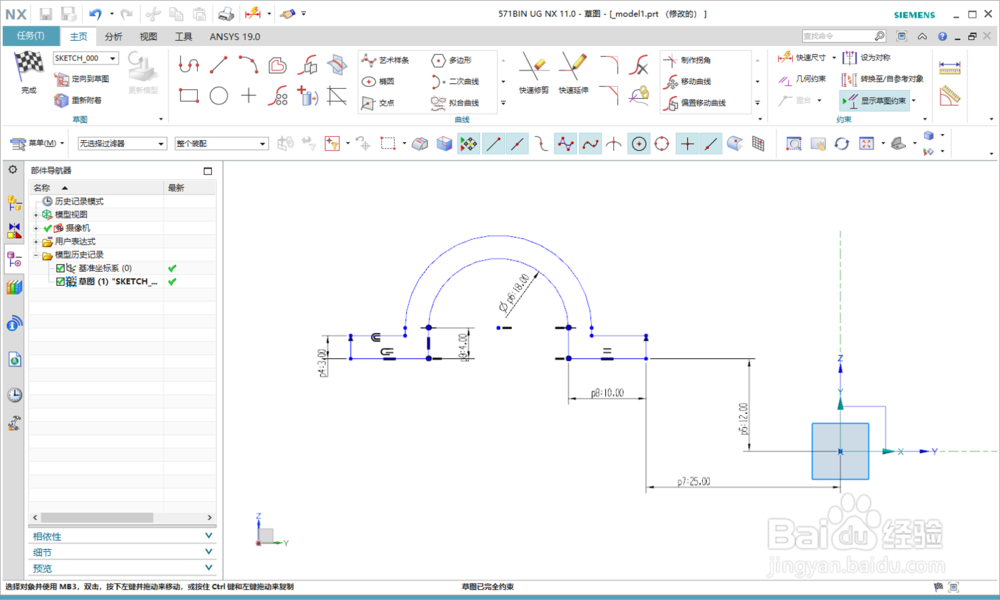

打开软件后，选择旋转命令，再选择YZ平面作为草绘平面，进入任务环境中草图，绘制如下形状

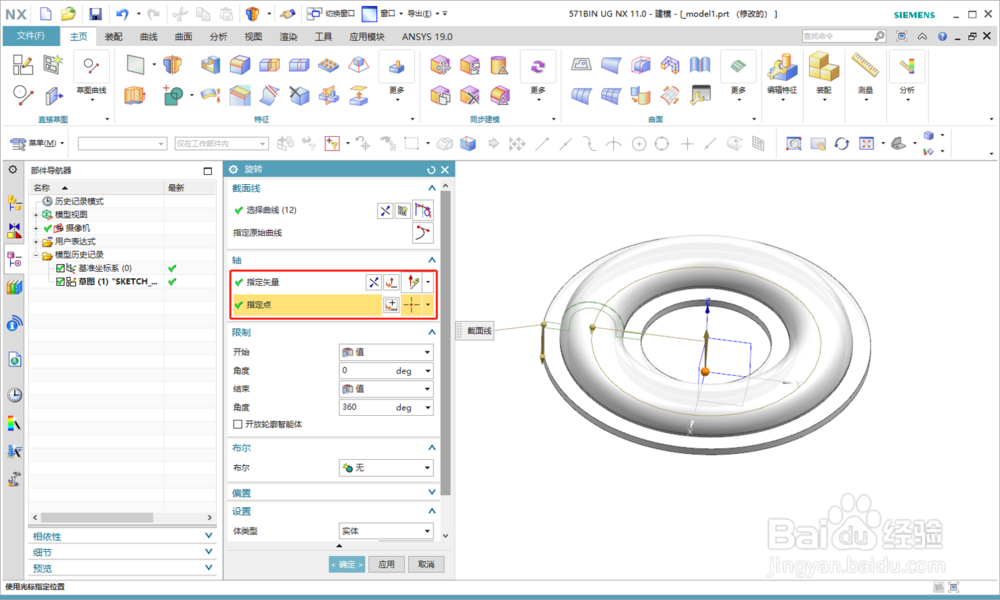

2/5完成草图后设置旋转参数，指定矢量选择+Z方向，指点点选择坐标原点后确认，完成一个回转体的创建

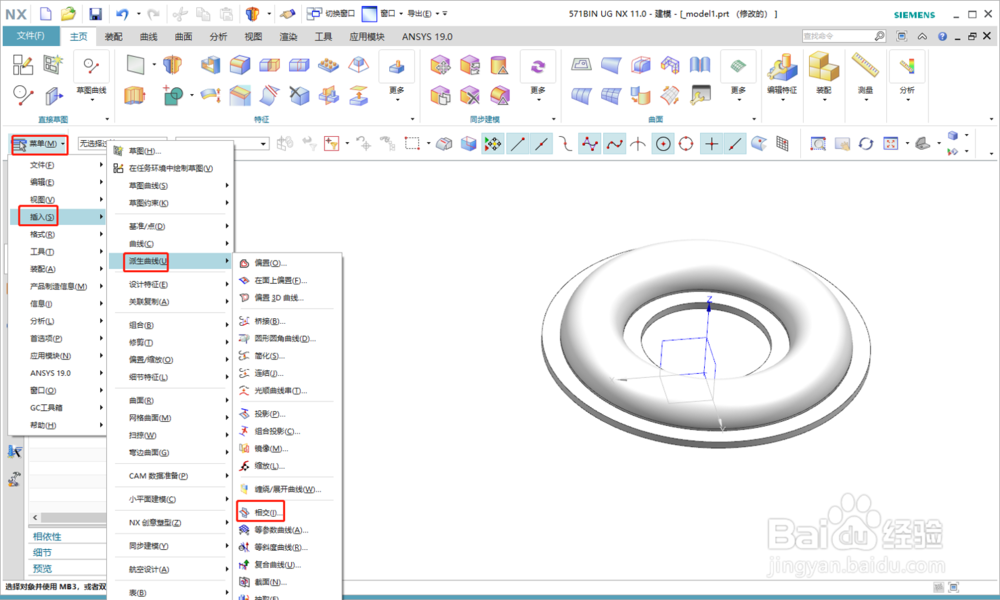

3/5刚才我们是以YZ平面画的草图，现在想在XZ平面上生成截面的形状，这时就不需要重新在XZ平面画草图了，可以直接使用相交曲线命令实现；依次点击菜单、插入、派生曲线、相交，打开相交命令

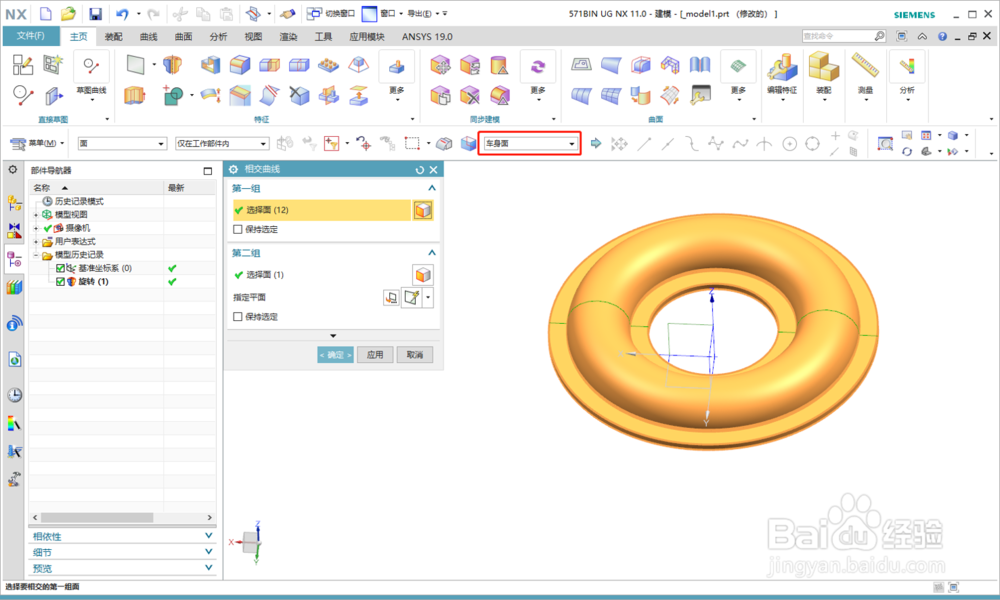

4/5我们在第一组面中选择现有的部件，如果需要生成所有面的截面，可在面规则过滤器中选择车声面，即可依次选择所有面，如果只需某个面时切换到单个面，再选择相应的面，第二组面中选择需要生成的截面所在的平面，这里选择XZ平面

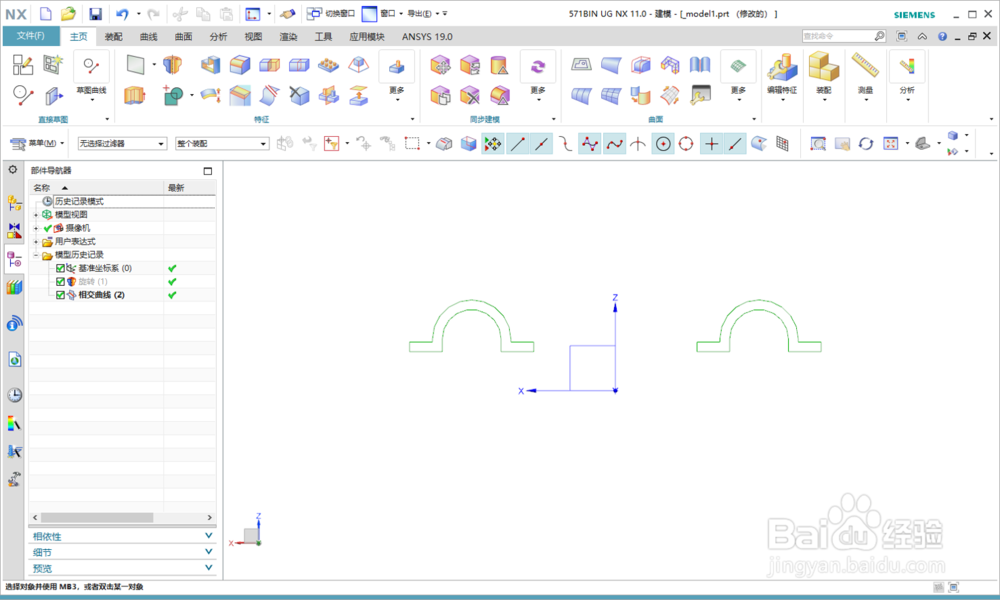

5/5确定后，我们把旋转命令隐藏，即可清楚看到生成的截面的样子
注意事项相交曲线命令的第一组和第二组面是可以互换的
工具面也可以是新建的平面或者是片体或实体的面
相交曲线版权声明：
