拿曲面来修剪实体是绘图过程中常用的编辑方式，其目的是为了减去不需要的特征，最终达成想要设计的效果；本节UG教程讲解关于使用曲面来修剪实体的技巧，欢迎学习；图1为修剪前，图2为修剪后；工具/原料more懂工业设计有一定的设计经验作基础方法/步骤1/7分步阅读

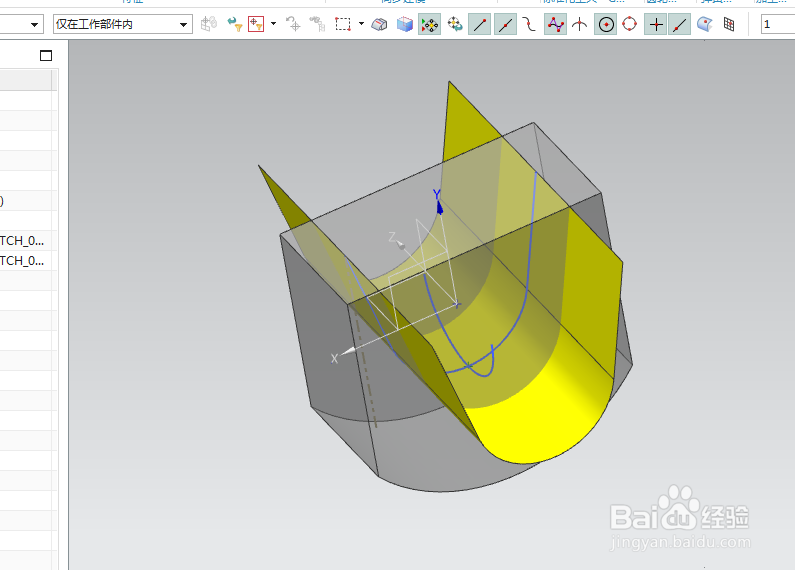

在没有进入修剪体命令前，先用UG绘制一张曲面及一个实体，用来作修剪的工具体修剪平面；

2/7

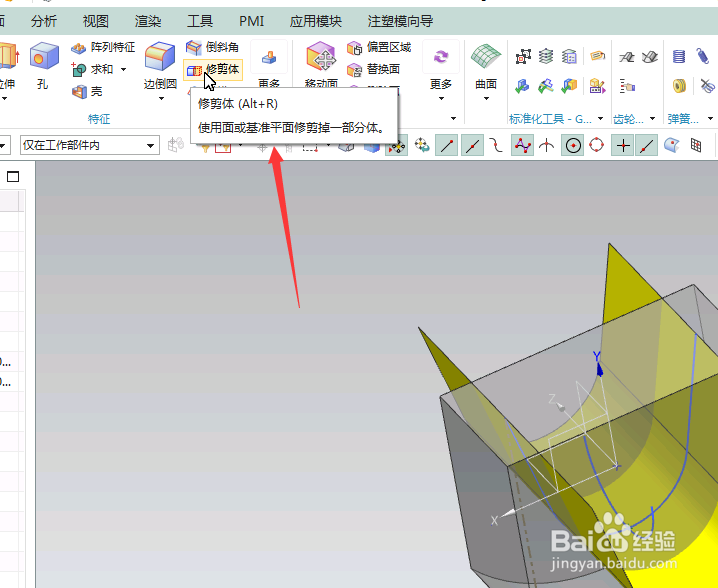

把鼠标放到修剪体上面，可以显示其基本的定义；

3/7

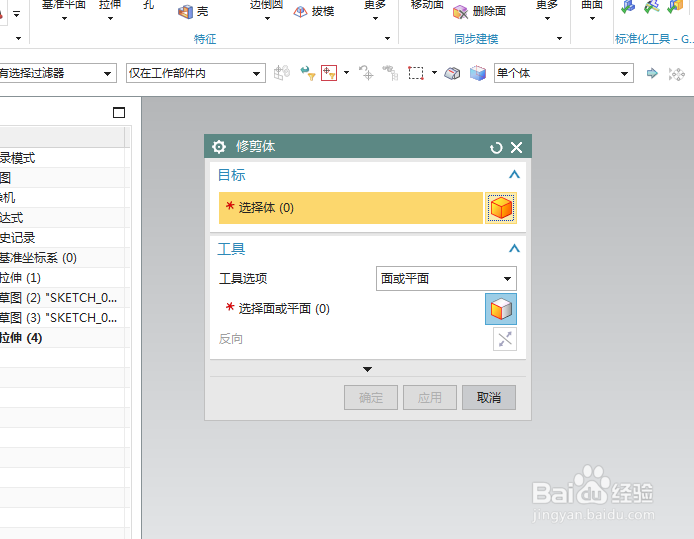

点击修剪体命令之后，其弹出的对话框如下；

4/7

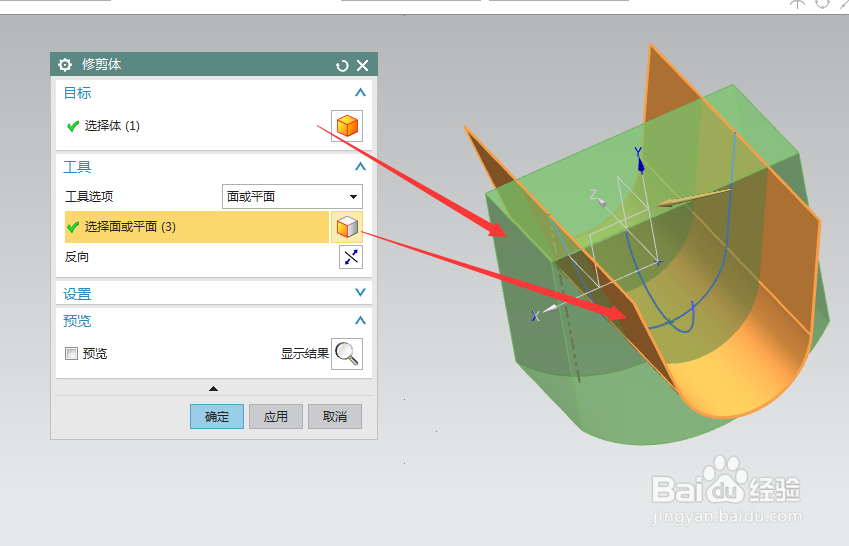

在目标体中选择实体，在工具体中选择创建好的曲面；（使用曲面来修剪实体是一种常用的图形编辑方式）

5/7

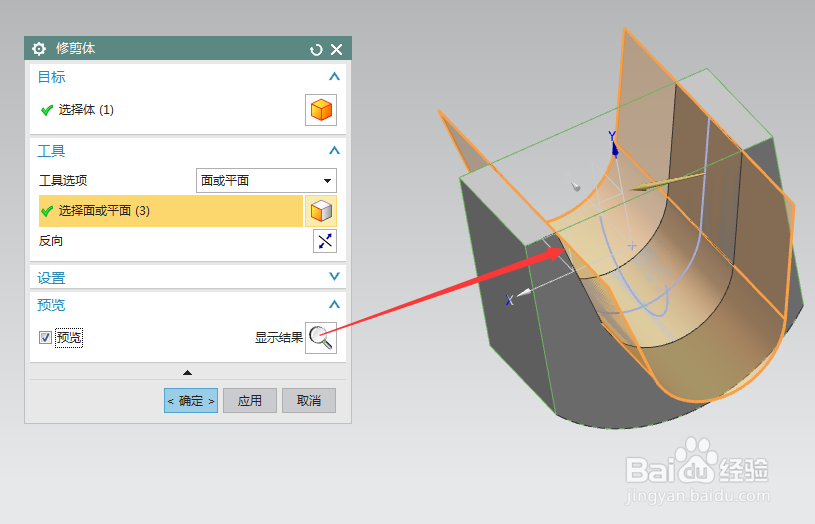

展开修剪体对话框，在“预览”前打钩，可以观察我们修剪后的结果，如不对可调节其方向；

6/7

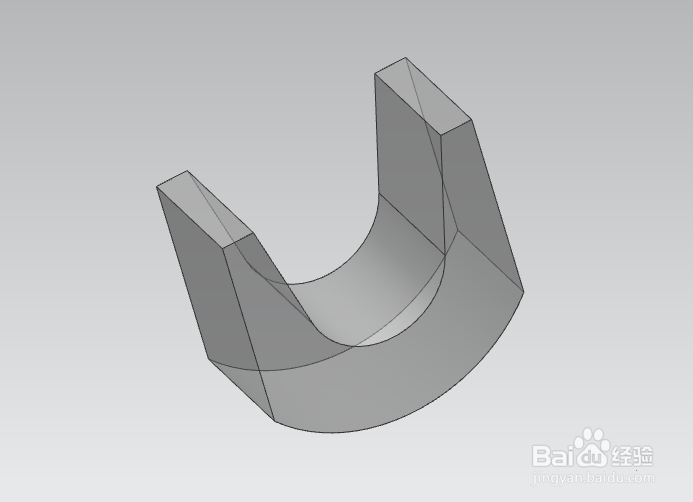

完成修剪体对话框的各指令操作后，其最终得到的结果如下图，对于之前曲面内的特征已经全部去除；

7/7

使用心德：

在使用修剪体命令时，除了可以自己事先创建曲面外，还可以使用基准平面来修剪实体，设计者要根据实际情况，灵活的运用。
