订阅如何在hypermesh中创建Beam梁单元

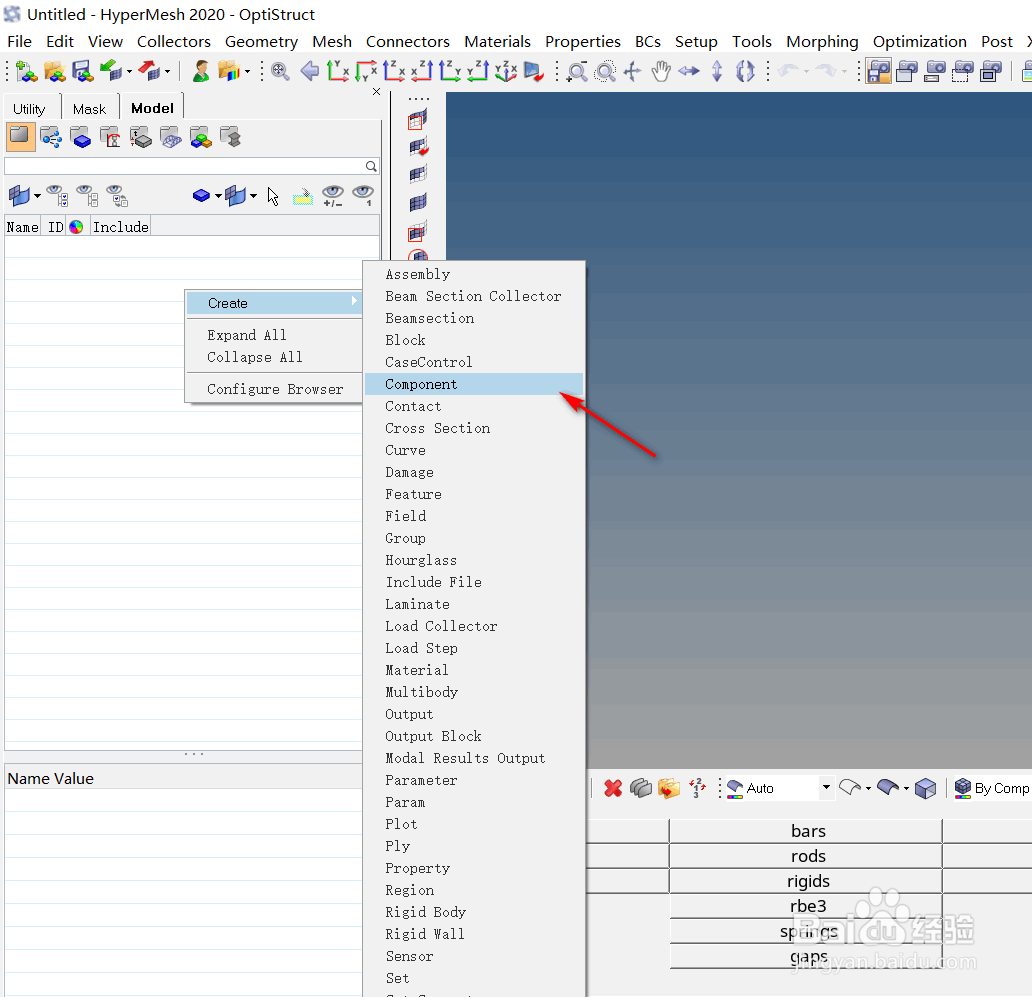

来源：网络收集 点击： 时间：2024-07-22首先我们打开hypermesh软件，在树形结构图中的空白位置鼠标右键，弹出下拉列表，选择create，并在复选列表中选择component选项；创建一个空的部件；

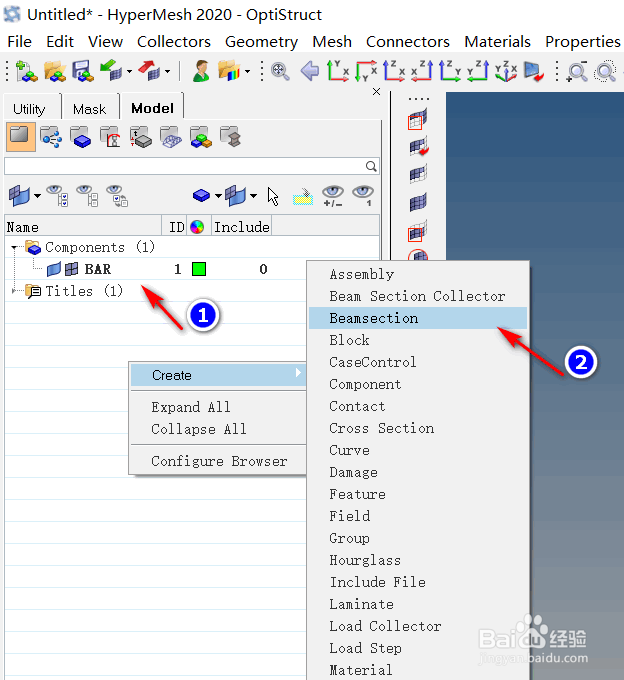

2/8将刚创建的空部件修改一个名称，如bar，然后继续在树形结构图中的空白位置通过鼠标右键和下拉列表来创建一个beamsection的集合，这个集合是用来存放梁截面和详细参数的；

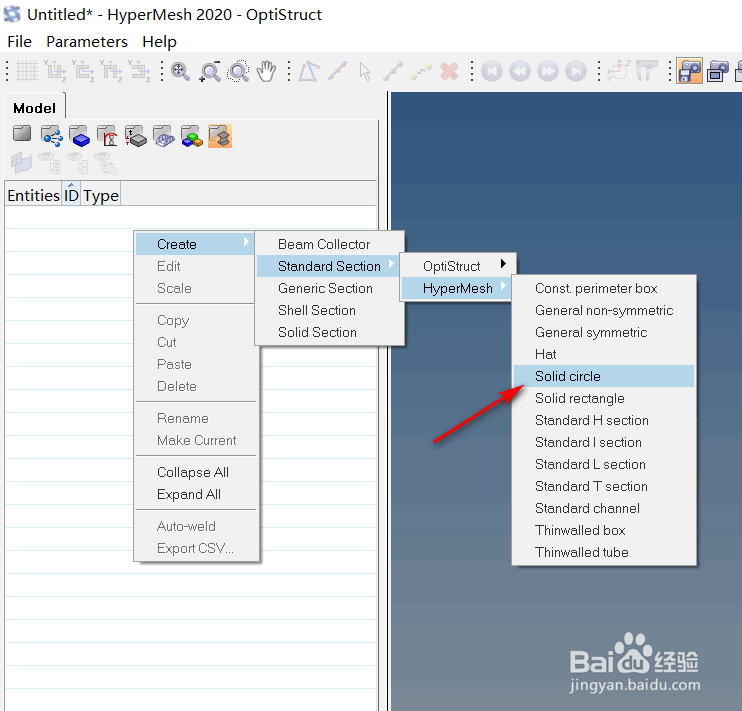

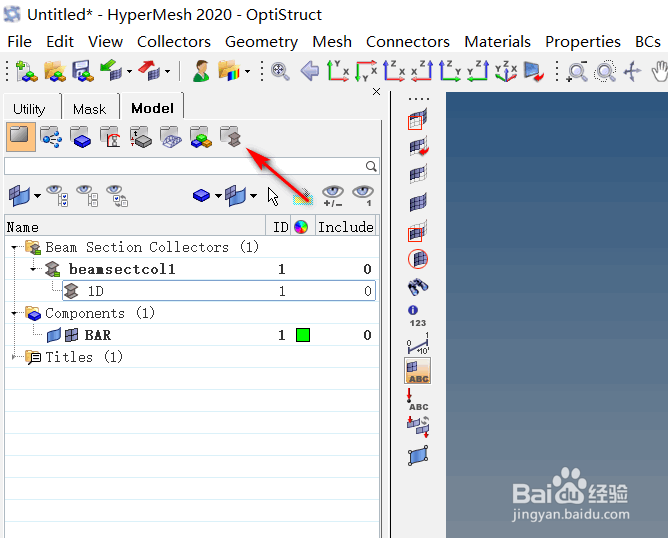

3/8点击树形结构图顶部工具栏中单击hyperbeam view按钮，进入到梁截面创建界面，在空白处鼠标右键，创建一个梁单元类型，这里我们选择hypermesh中的solid类型；

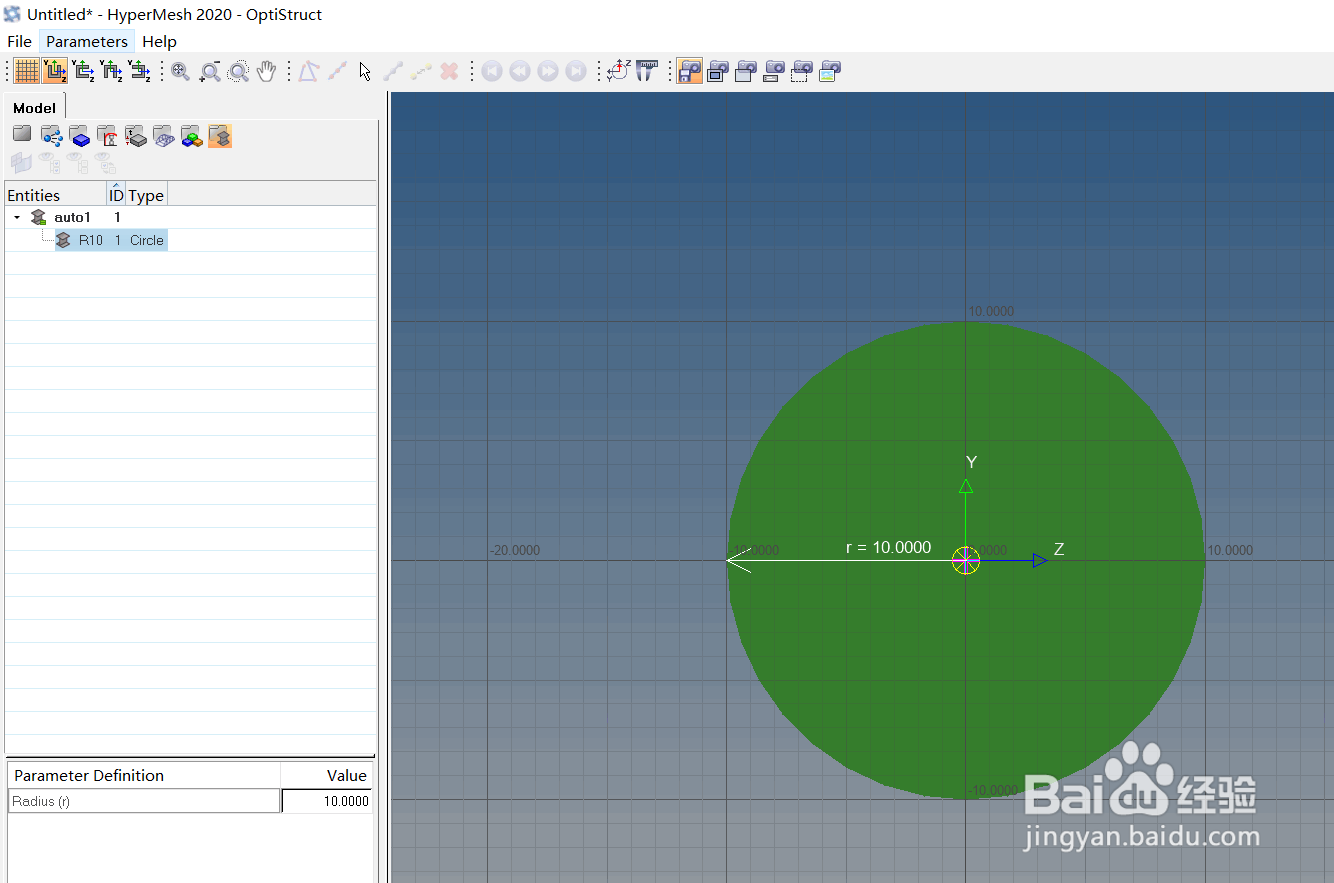

4/8进入到梁截面编辑界面，修改名称为R10mm，并在最下方填写要创建的梁截面半径，这里我们填写10mm，修改完成后再图形区域进行预览并退出；

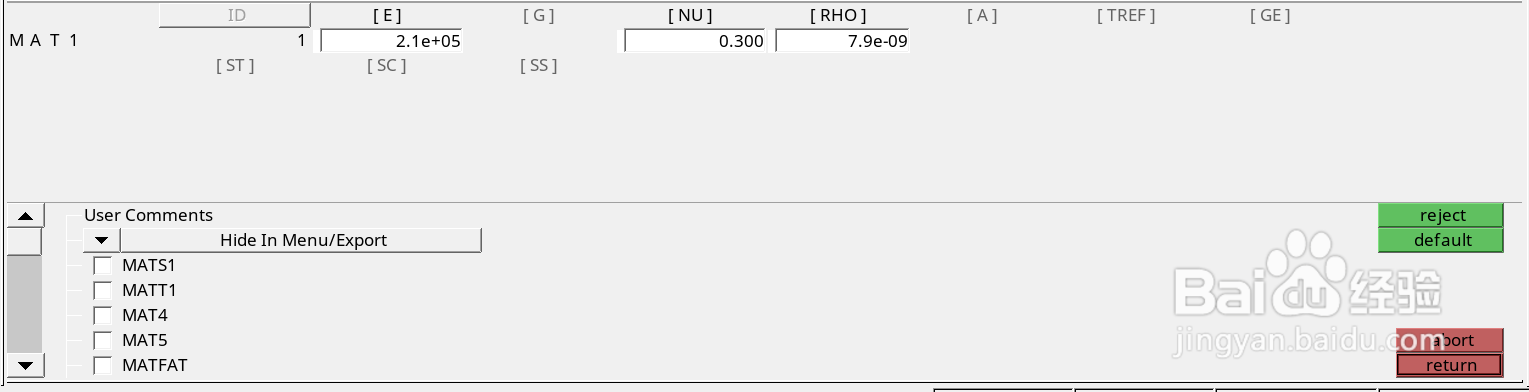

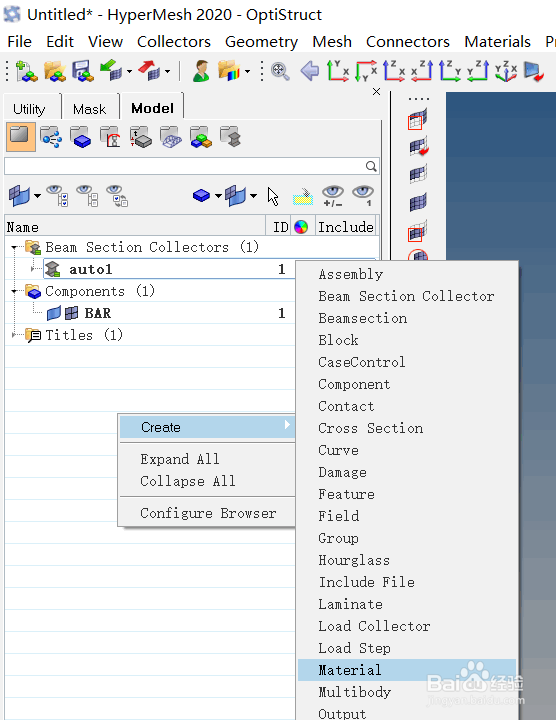

5/8下面我们继续来创建要生成的梁的材料，方法如同步骤二，在列表中选择materials，并对材料参数进行编辑；

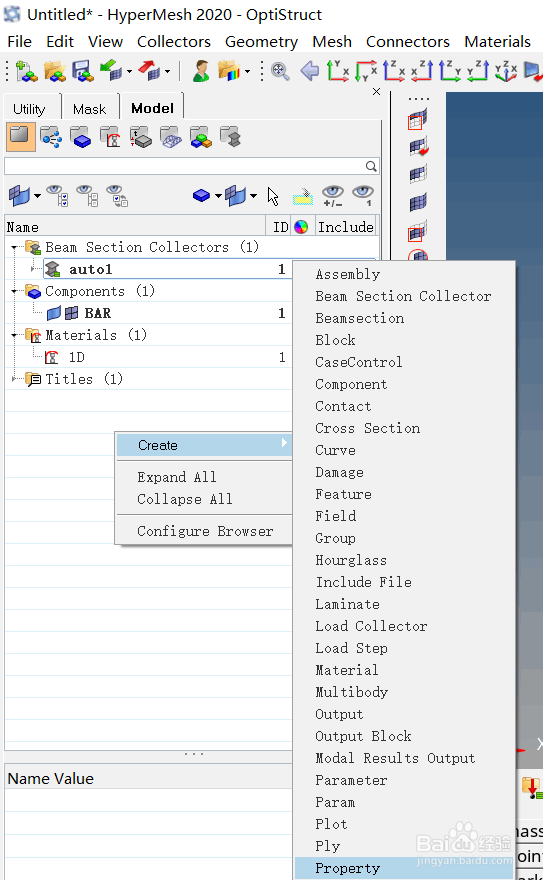

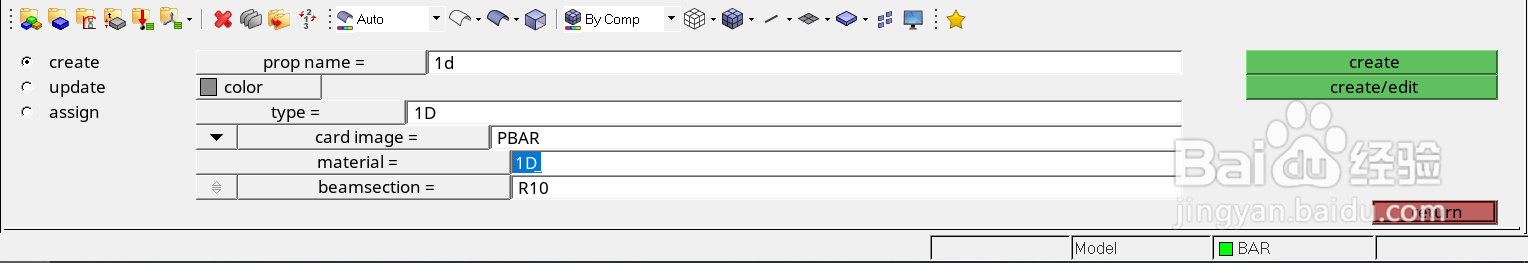

6/8在工具面板上方我们单击属性property，或者通过鼠标右键在树形结构图中的下拉列表中来创建属性，并且修改属性的相关参数；

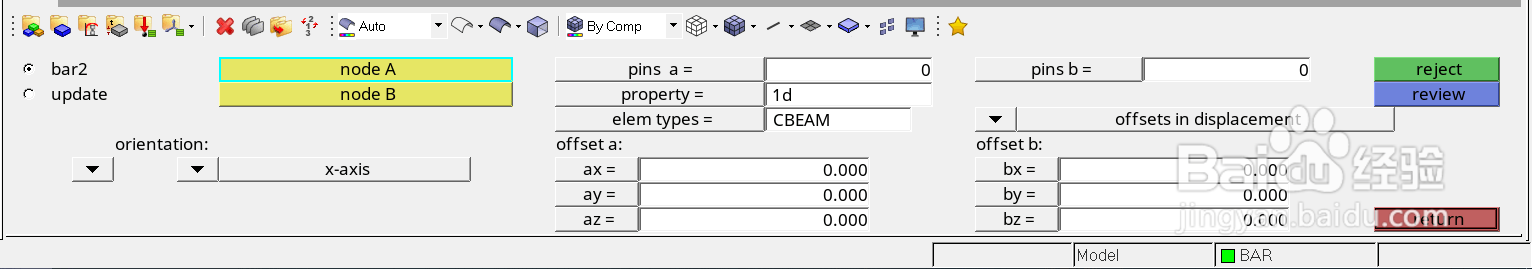

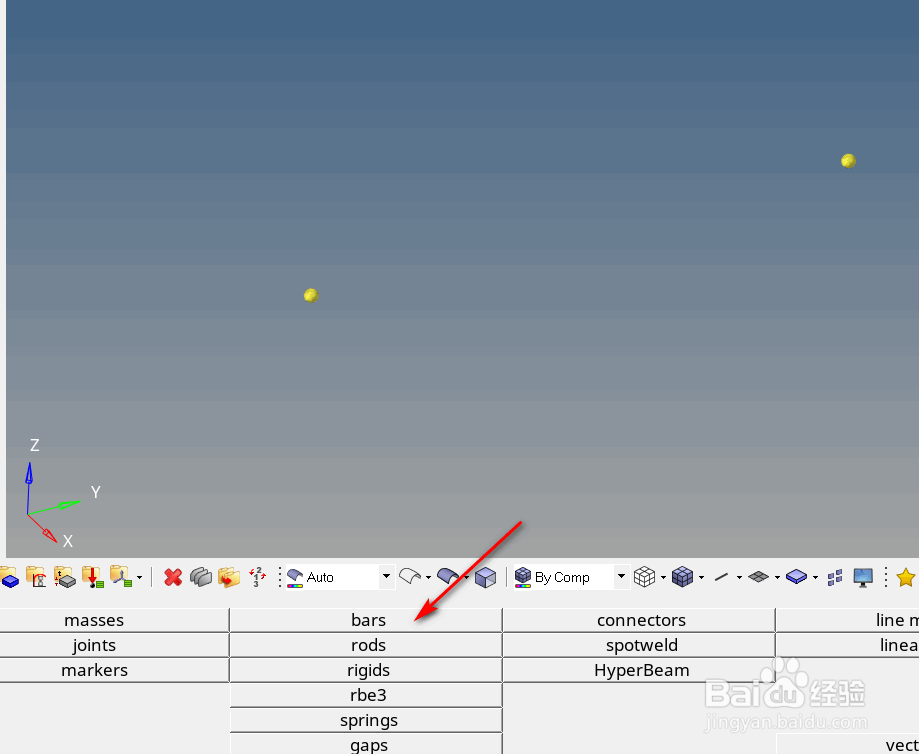

7/8在geom工具面板中选择nodes，创建两个临时节点，然后在1D面板中选择bars命令，进入命令栏中，根据图示的设置进行参数填写；

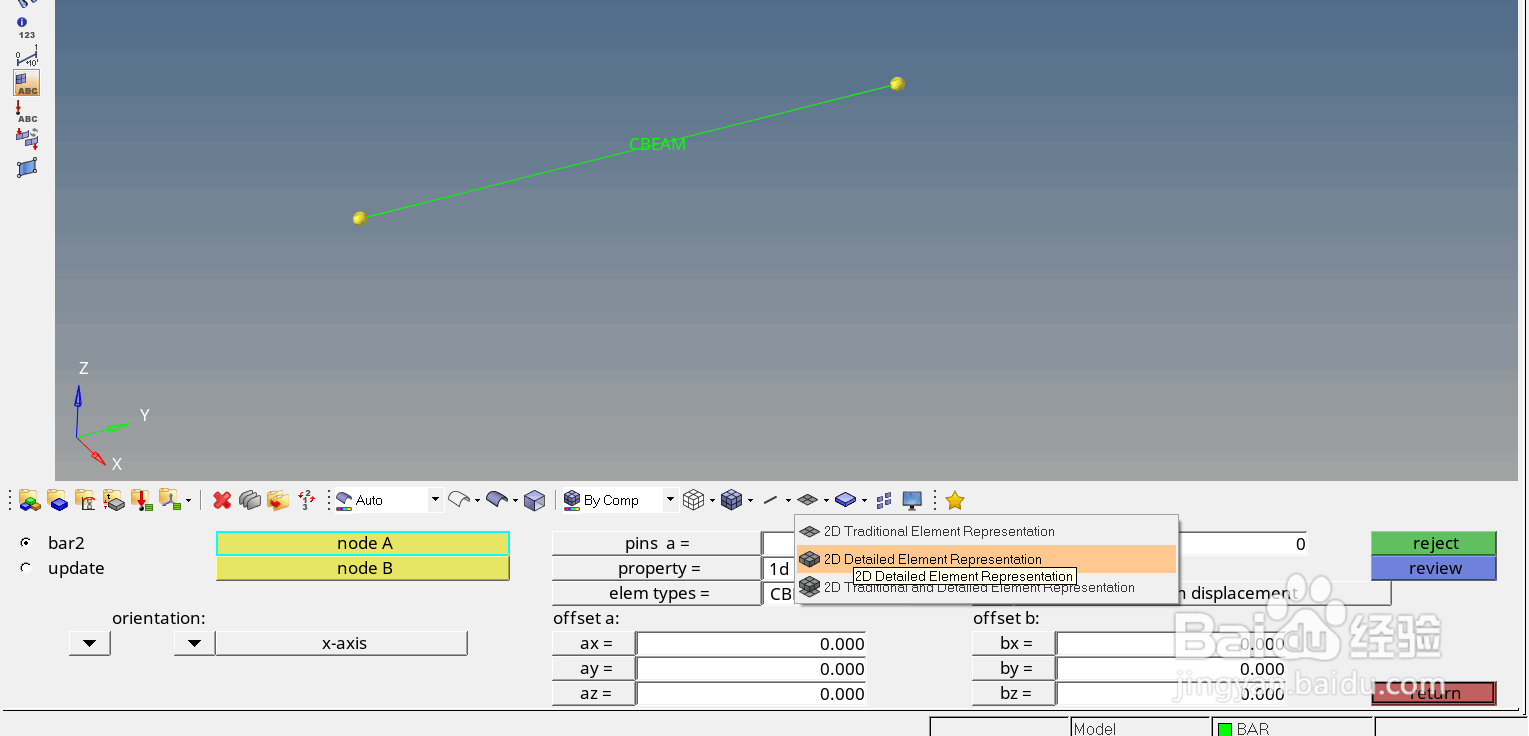

8/8最后我们鼠标左键依次单击两个刚创建好的临时节点，这样梁单元就会自动生成，并且单击1d detailed element representation按钮进行梁单元的3D显示。这样我们就完成了对梁单元的创建。
注意事项在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
