１．基准：标注尺寸的起点。通常将对称线、中心线、重要的轮廓线作为基准。平面图形一般需要两个方向的定位基准。

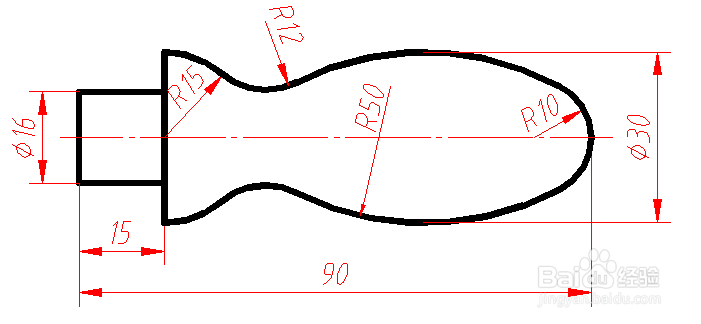

２．定形尺寸：确定图形中各线段大小的尺寸，如直线段的长度、圆及圆弧的直径或半径、角度的大小等。如图手把中的∅16、15、R15、R12、R50、R10、∅30等。

３．定位尺寸：确定图形中各线段相对位置的尺寸，如圆弧的圆心、直线的位置等。如图中的15、90、∅30。

1．巳知线段：尺寸完整，能直接画出的线段。如尺寸R15、R10等。

２．中间线段：有定形尺寸，但定位尺寸不齐全，要根据其它几何条件才能画出的线段。如尺寸Ｒ50等。

３．连接线段：只有定形尺寸，而没有定位尺寸的线段。如尺寸R12等。

①．分析图形中的线段；

②．画基准线和主要轮廓线，画巳知线段；

③．画中间线段；

④．画连接线段；

⑤. 标注尺寸；

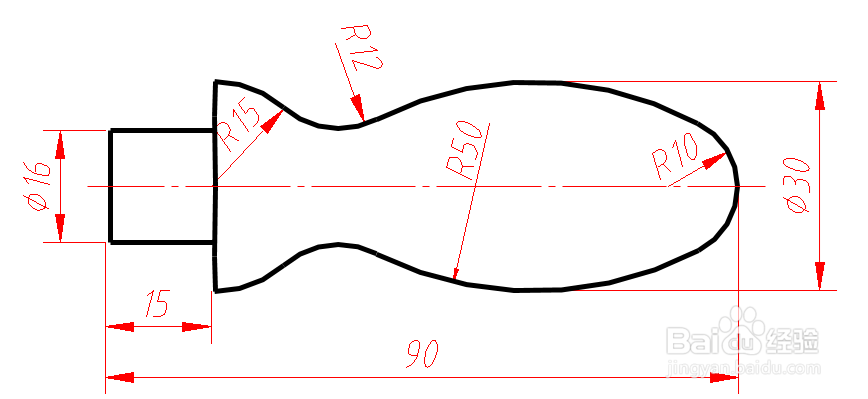

⑥. 整理全图、描深。

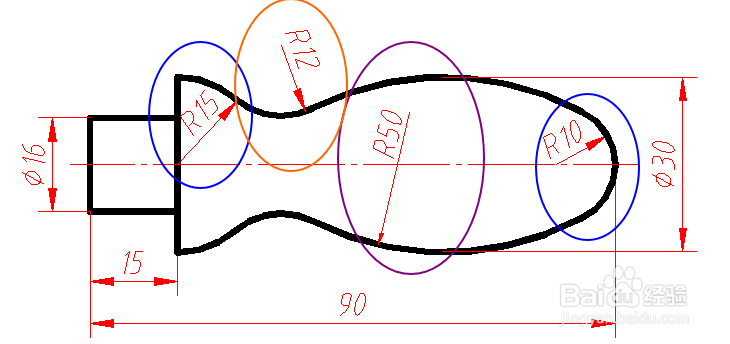

技巧:将圆弧补成整个圆,便于分析各圆弧间几何关系。

要求：正确、完整、清晰

一、无论哪种形式的连接，连接圆弧的圆心都是利用动点运动轨迹相交的概念确定的。

☆距直线等距离的点的轨迹是直线的平行线。

☆与圆弧等距离的点的轨迹是同心圆弧。

二、连接圆弧的圆心是由作图确定的，故 在标注尺寸时只注半径，而不注圆心位置尺寸。
