根据所给图纸可以看出该模型可以通过平面不断向上挤压得到。

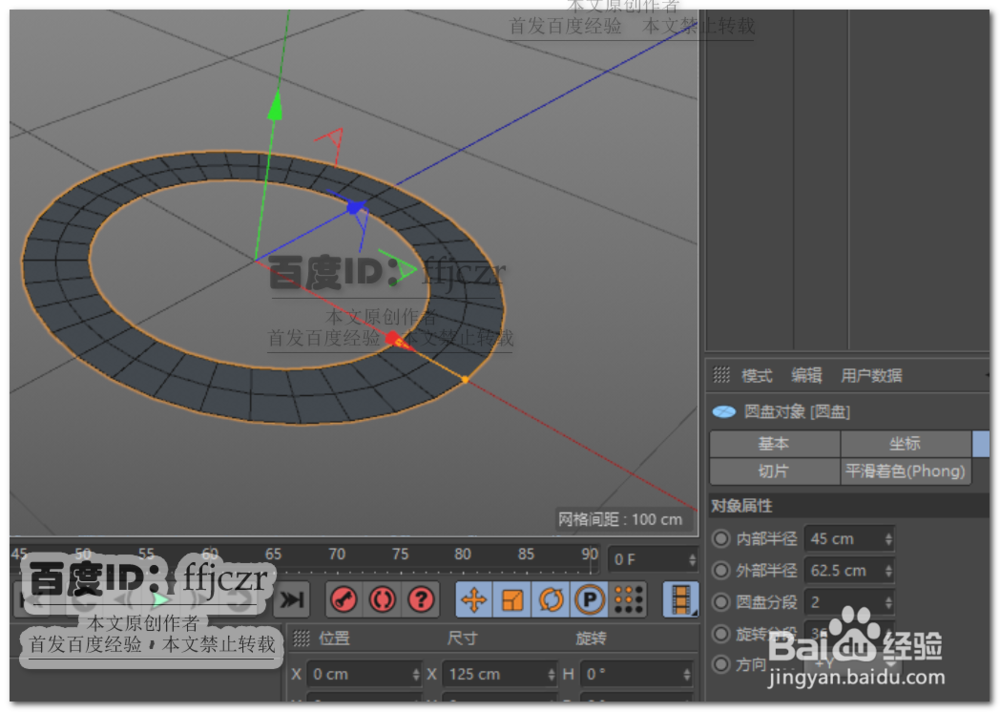

选用参数几何体-圆盘；内部半径为45，外部半径为62.5，分段数为2，旋转分段为36，方向为+Y。将圆盘转为可编辑多边形。

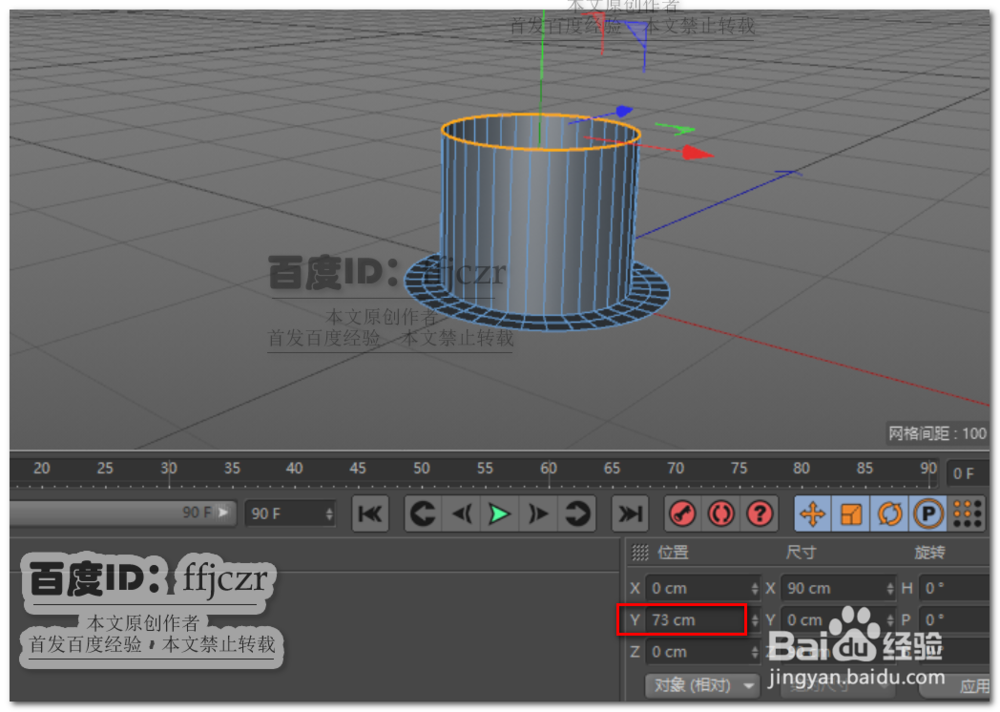

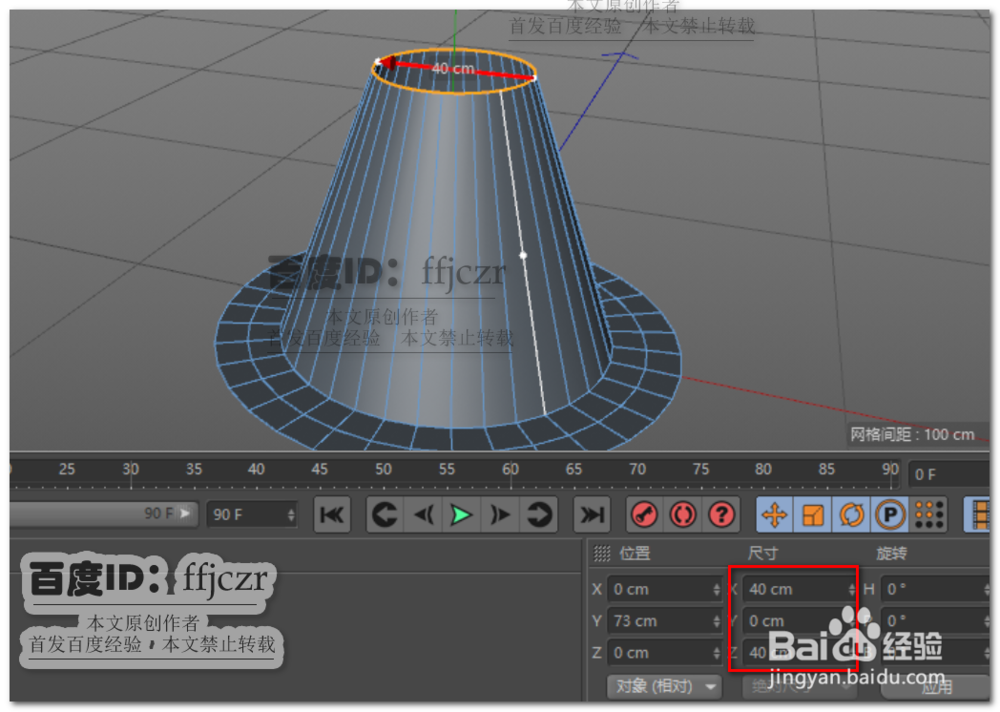

在边模式中，选中圆盘内圆的一圈边；按住Ctrl鼠标点住坐标Y轴向上拖一段距离（产生一圈面即可）；保持选中边的状态，在位置坐标Y轴上输入数值：73。

保持上步边的选择状态，用缩放复制的方式，得到一圈向内的面；在坐标尺寸中修改X轴为35，Z轴为35.

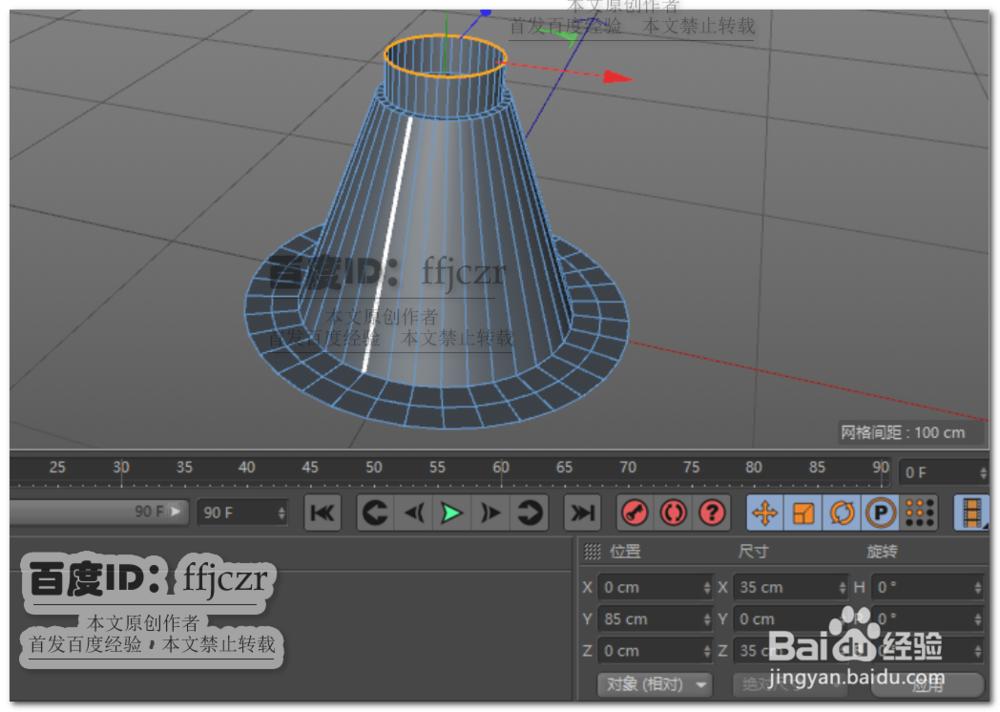

保持上步边的选择状态，用第2步的方法向上挤压出一圈面；在位置坐标Y轴上输入数值：85。

绘出开孔的定位点

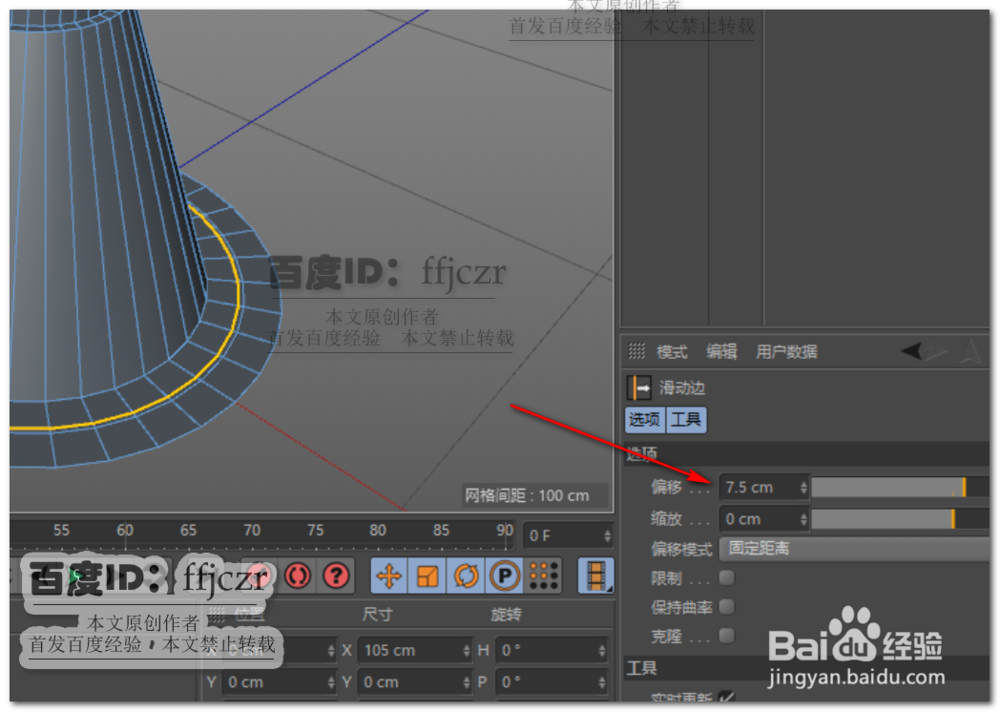

选与第2步相同的边（圆盘的内圆，该圆直径为90），用滑动复制的方式，向外偏移7.5距离，得到开孔定位圆（直径为105）。多余的另一圈线要消除掉。

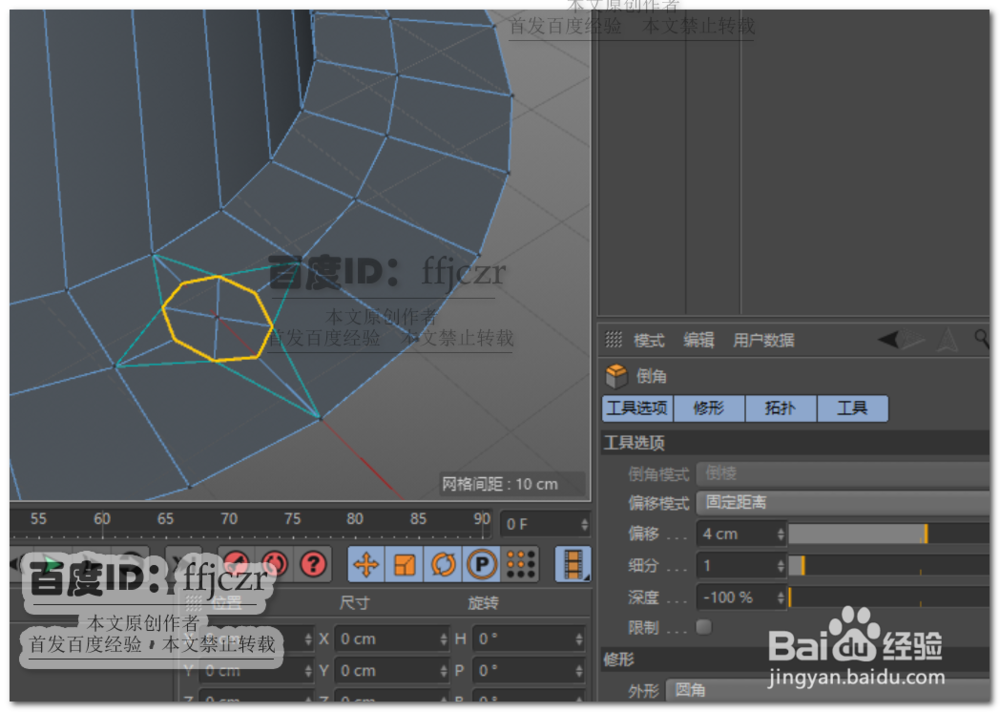

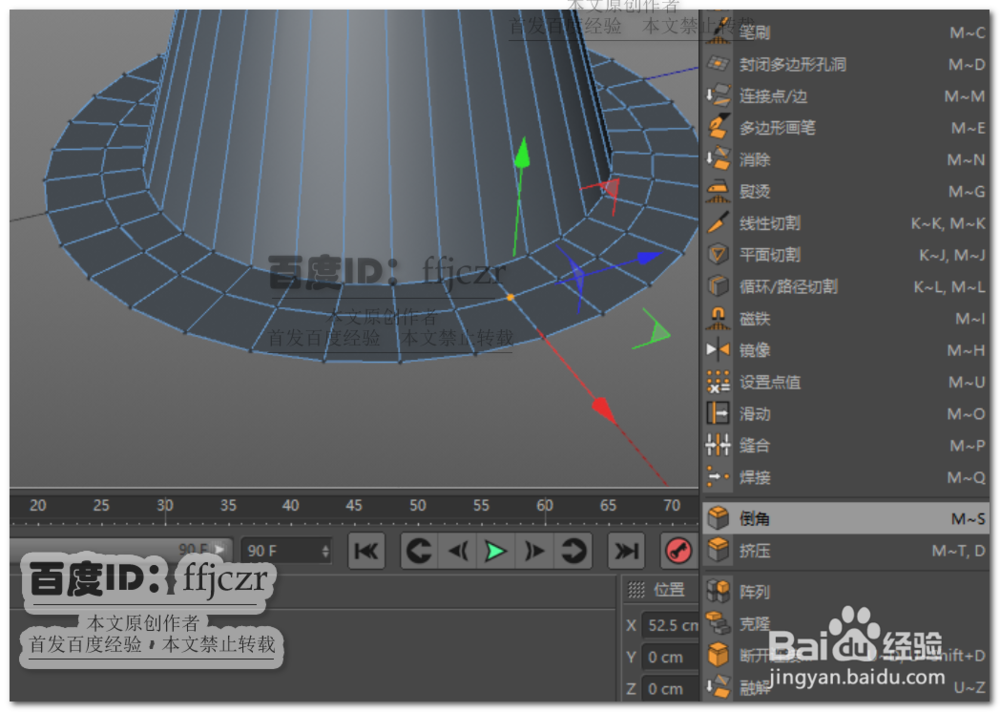

点模式中，选中在X轴上且与上步定位圆相交的点；对该点进行倒角，偏移模式为固定距离，偏移值为4，细分为1，深度为-100%。

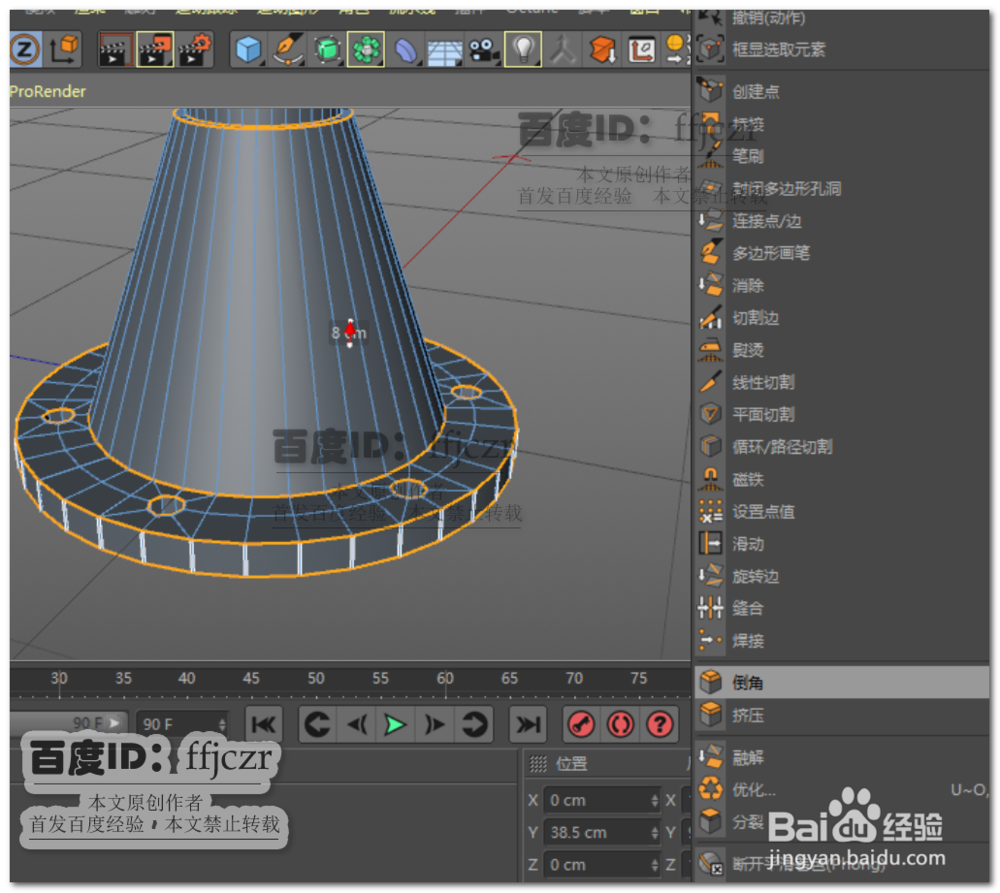

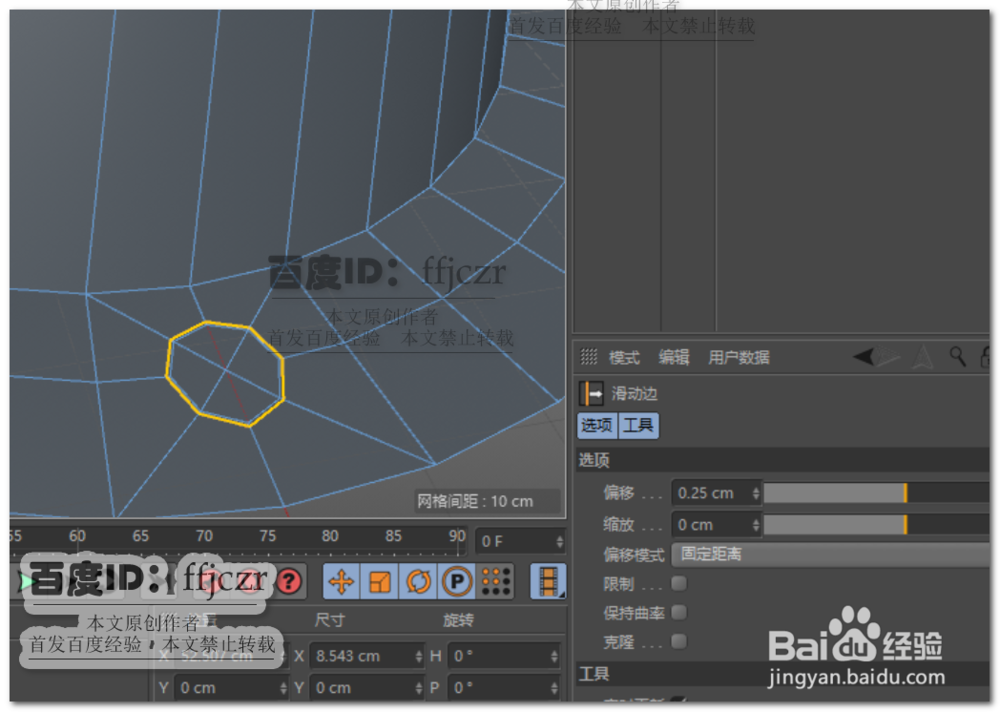

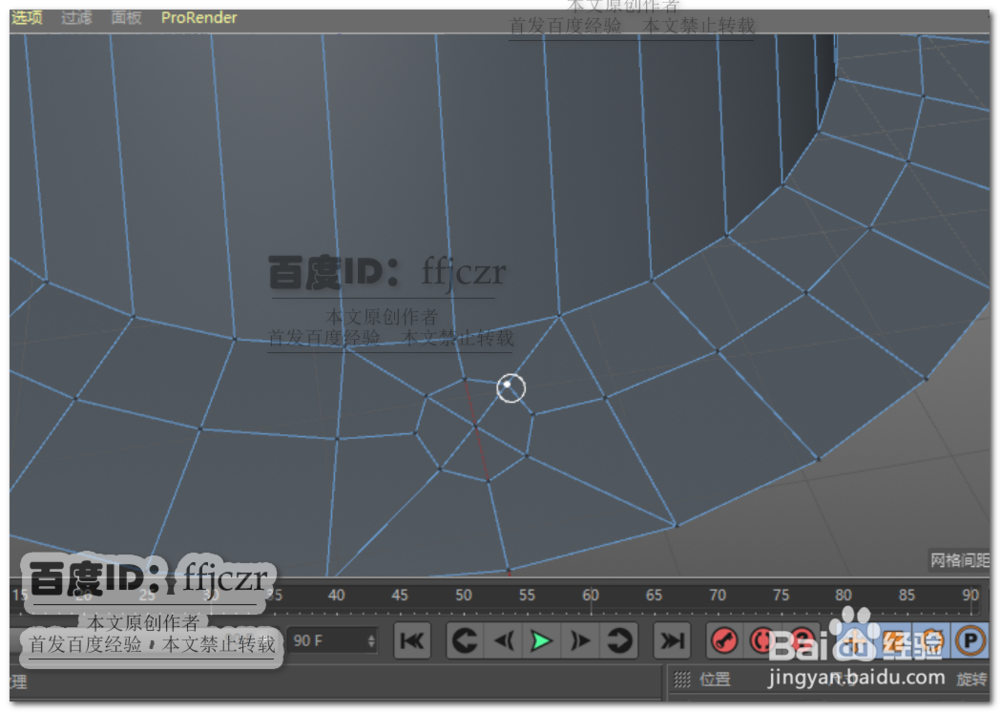

用切刀工具按照图示进行加线，选中倒角得到的圆，用滑动复制向外得到一圈相同的圆，这圆将作为保护边。选中内圆的面，将其删除。

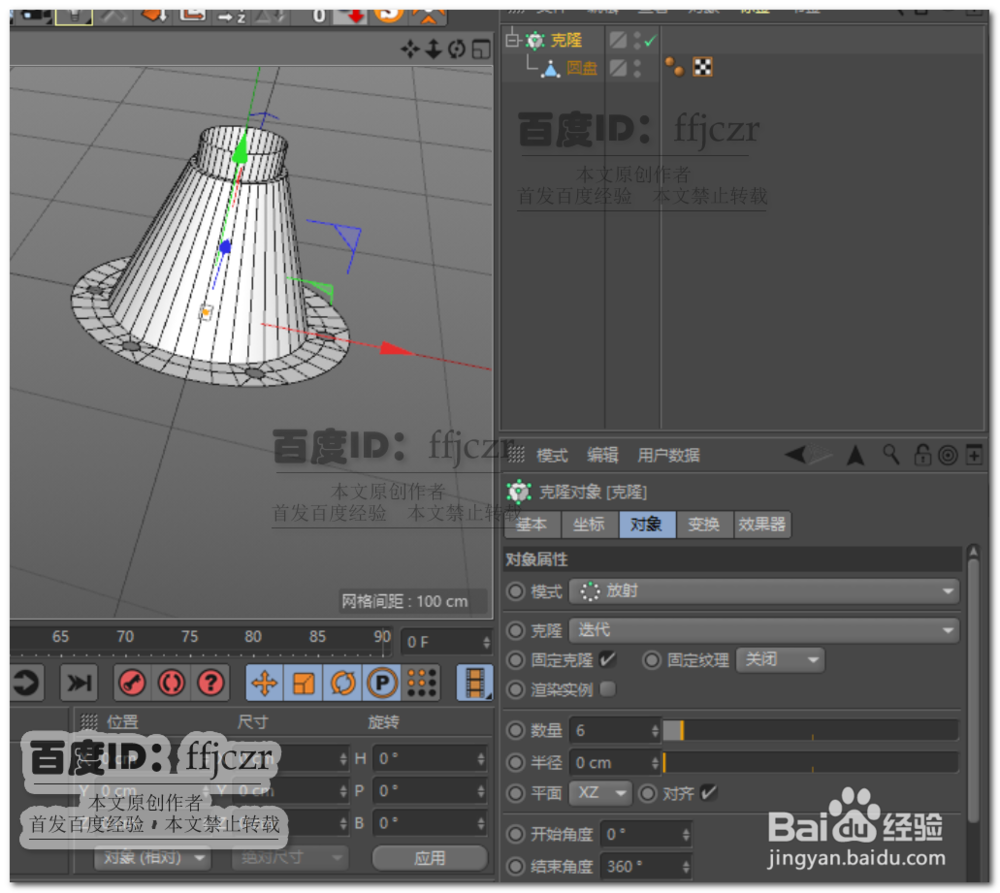

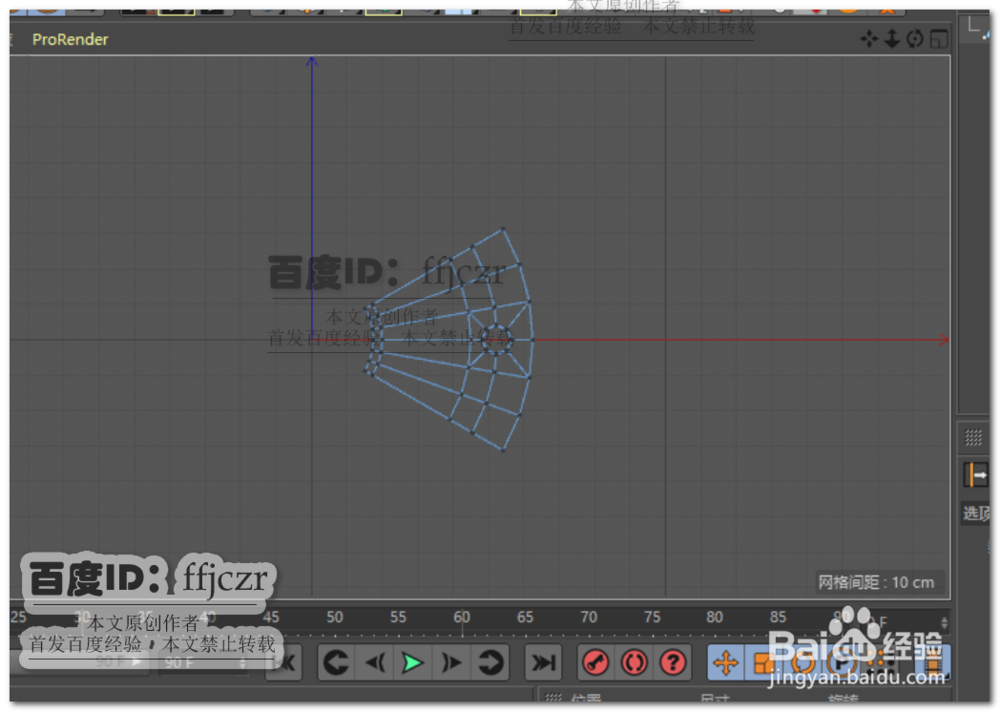

点模式中，照图所示，选中要保留的多边形，反选，将选中的全删除；对保留的多边形添加放射克隆，数量为6，半径为0，平面在XZ上。

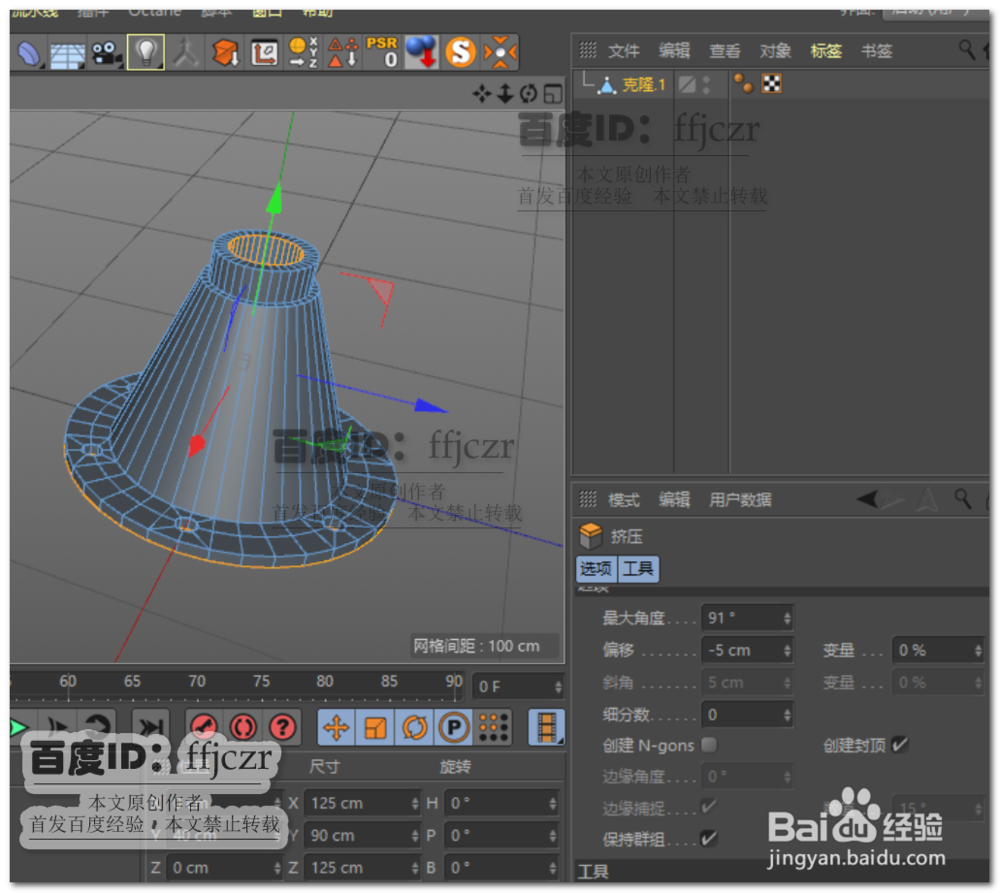

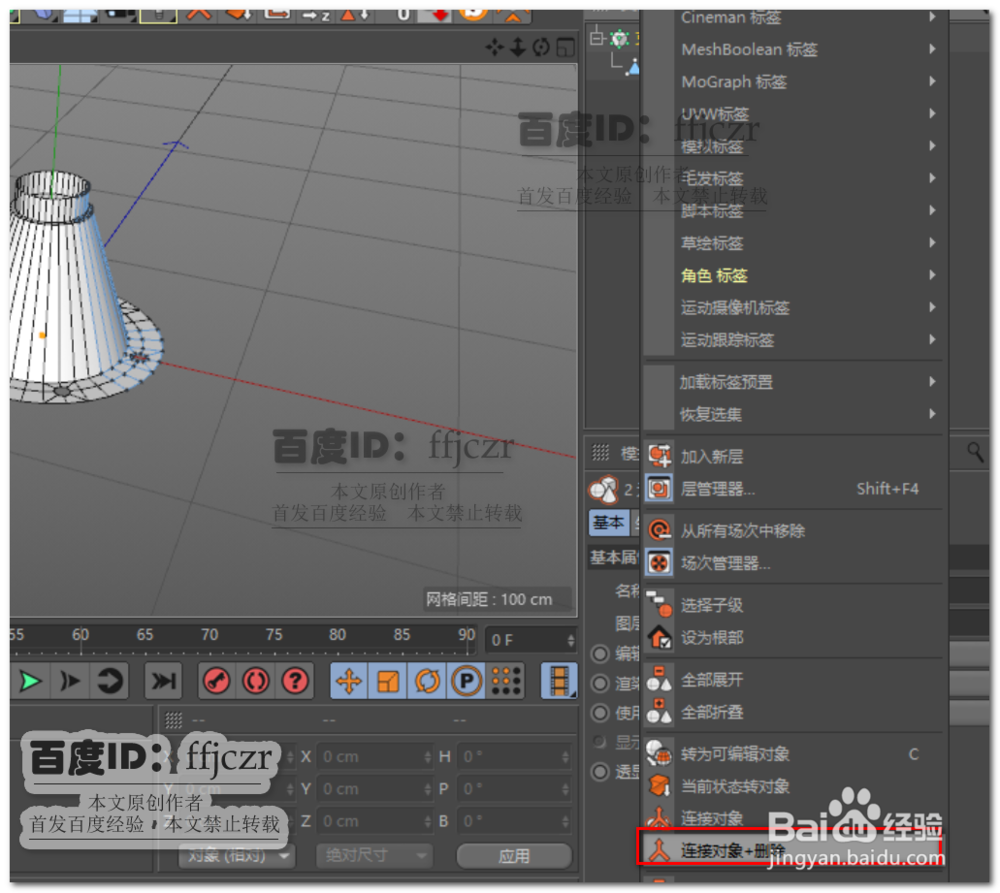

选中克隆及其子级，将其进行连接对象+删除；得到一个整体后，全选所有点进行一次优化。选中所有面，进行向内挤压，偏移值为-5，要勾选创建封顶。确定后即可得到有厚度的实体。

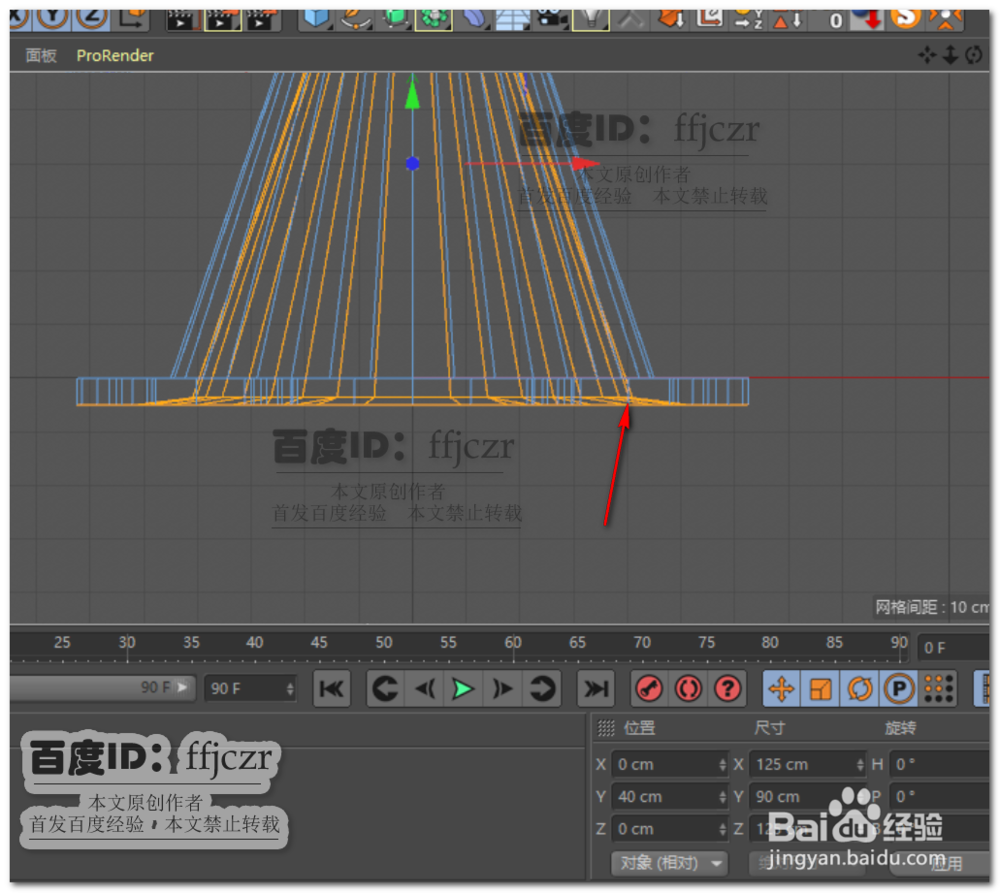

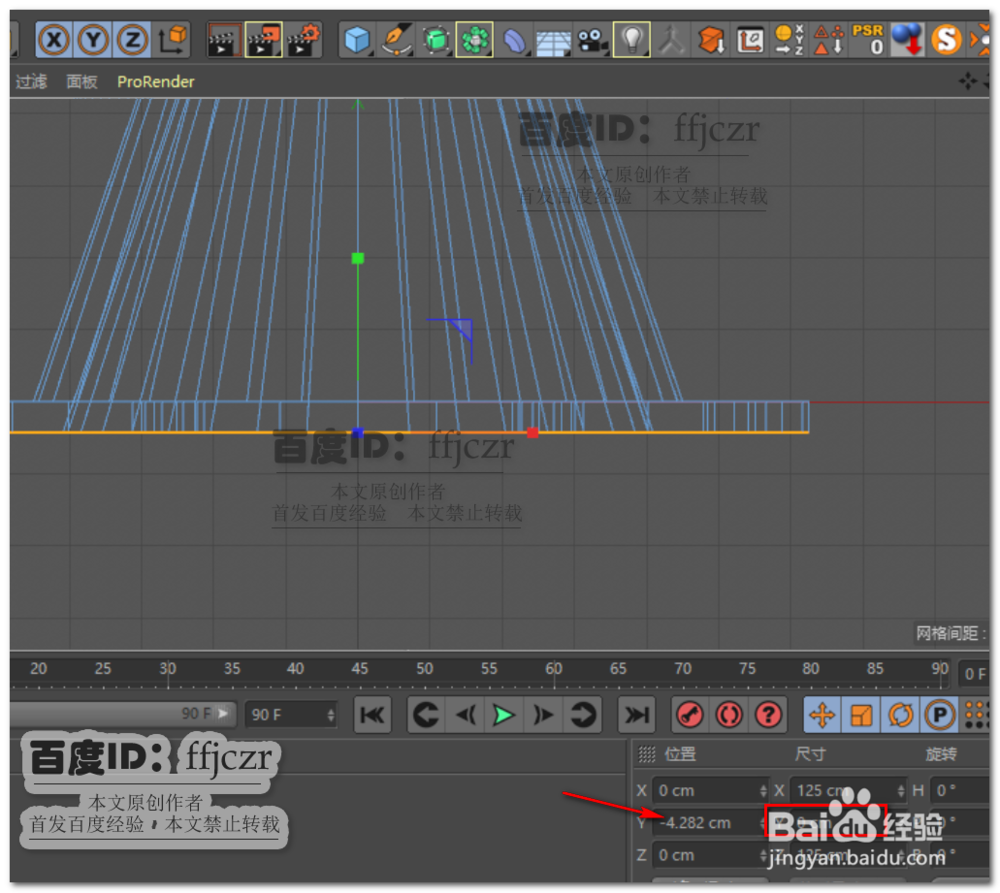

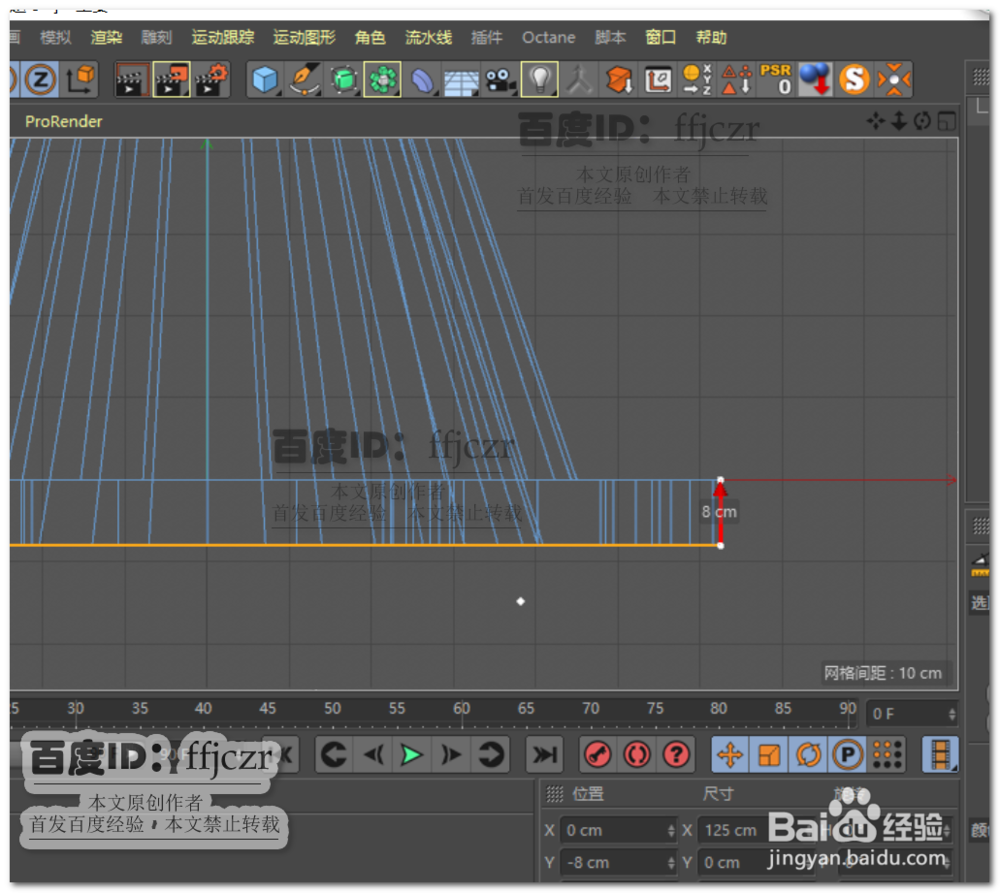

从正视图的线框模式中可以看到，底部的挤压变形了；选中底部的所有面，将其尺寸坐标的Y轴归零；再将其位置坐标Y轴的值改为-8.

整个模型创建完成。不过这还是硬边模型。

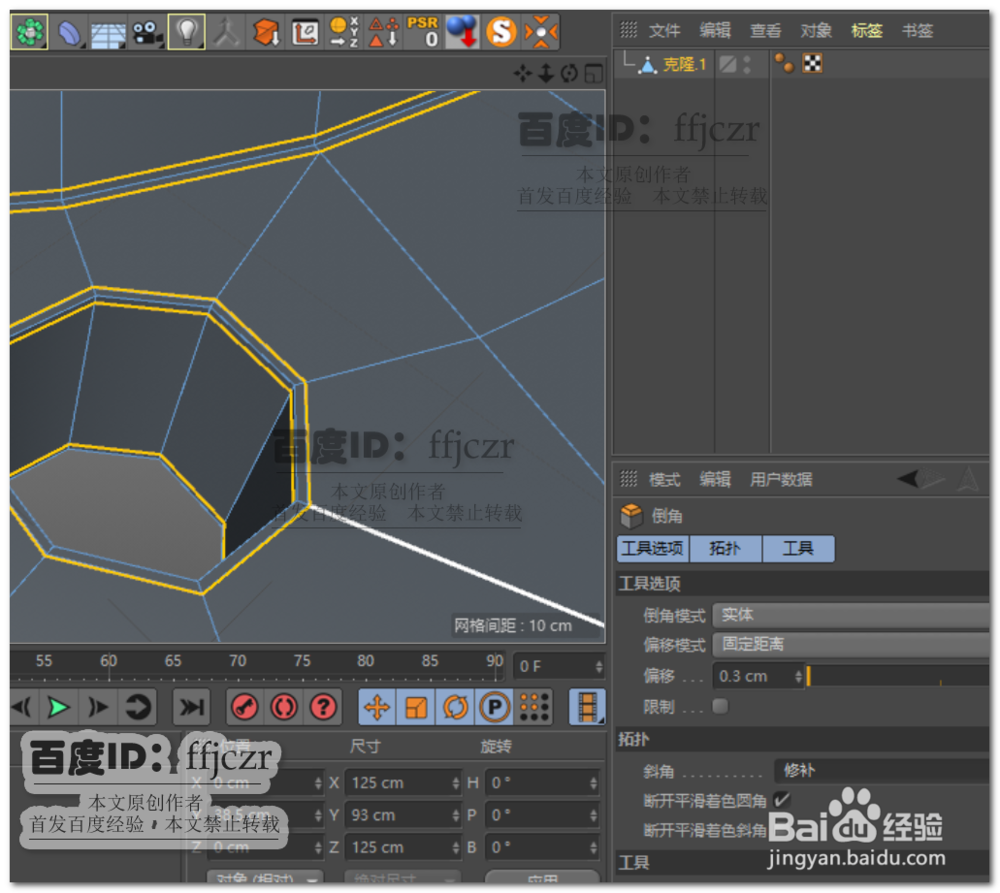

选中所有要进行添加保护边的边，如图1所示；对选中的边进行倒实体角，偏移值为0.3，拓朴的斜角中为修补。最后给模型添加细分曲面。

硬边模型创建完成。
