cadence软件是一款受电子爱好者欢迎的原理图和PCB设计EDA，工程师可以利用该软件进行PCB设计和版图设计。本篇经验主要是介绍原理图设计中，器件进行电气连接的方法。品牌型号：HUAWEIMatebook D系统版本：win10企业版软件版本：cadence16.6方法/步骤1/5分步阅读

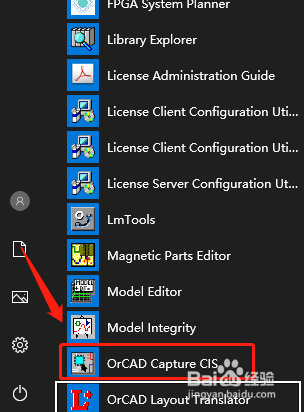

第一步，从开始菜单中打开cadence的工具，然后选择orcad capture cis，如图所示，如果上次将orcad capture cis选择为默认打开选项，那么直接跳转到工作界面；

2/5

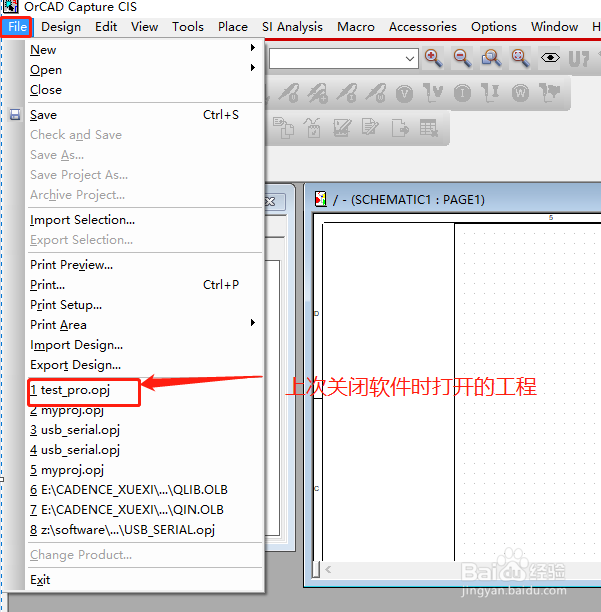

第二步，打开上次建立好的工程项目，可以从file工具栏的下方看到，点击打开该工程；

3/5

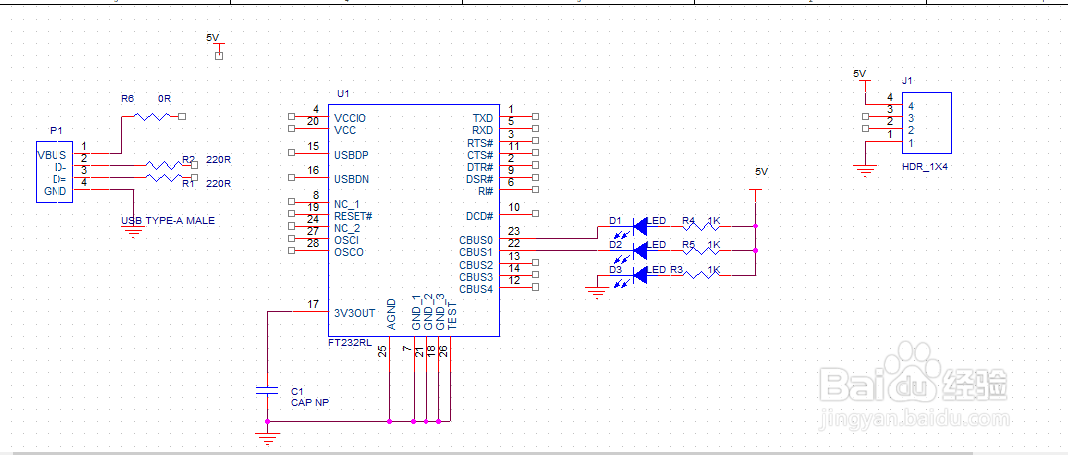

第三步，打开上次已经摆放好的page1，然后点击右侧工具栏中的place wire；

4/5

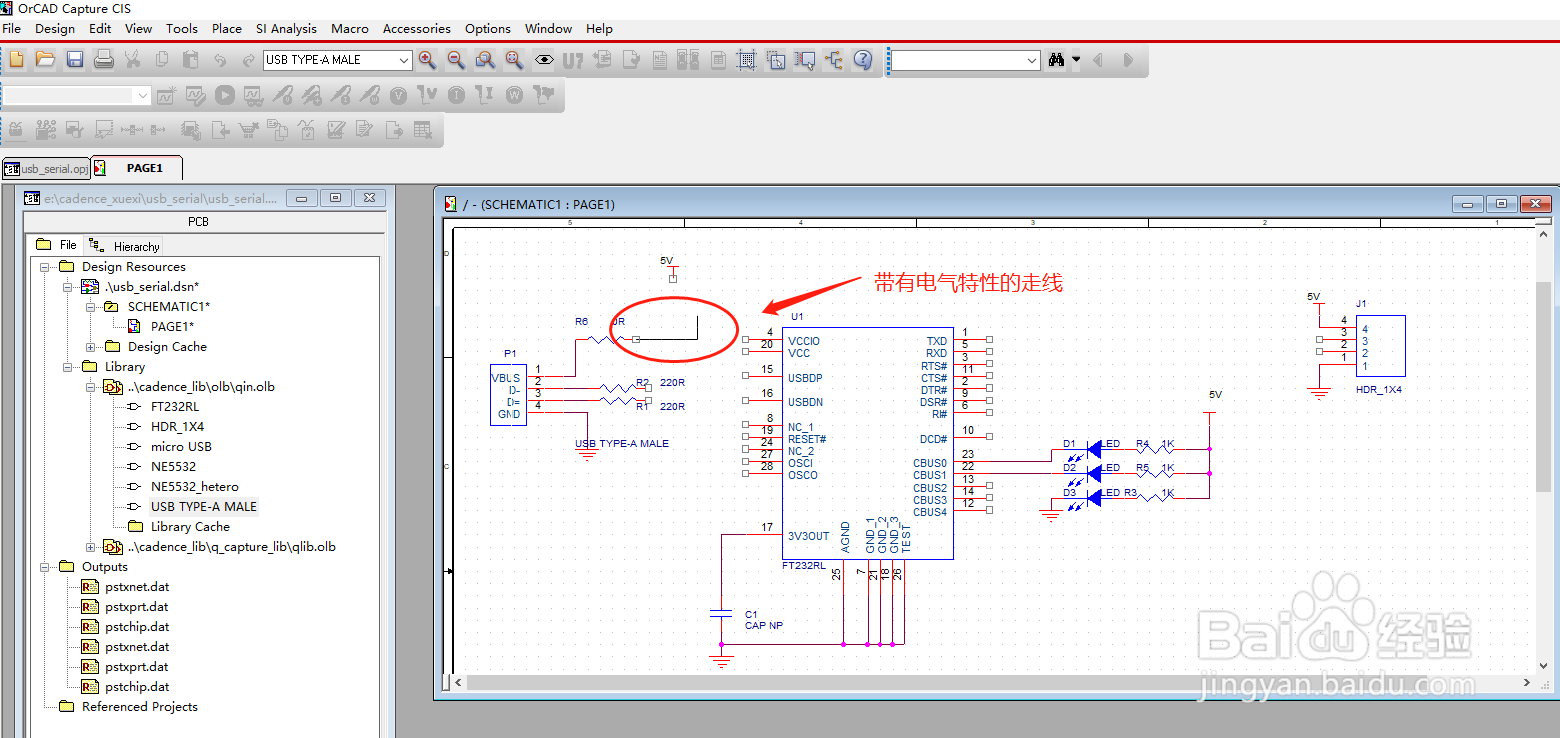

第四步，然后点击原理图中某个元器件的引脚，拖动鼠标，可以看到从元器件的引脚拉出一根电气走线；

5/5

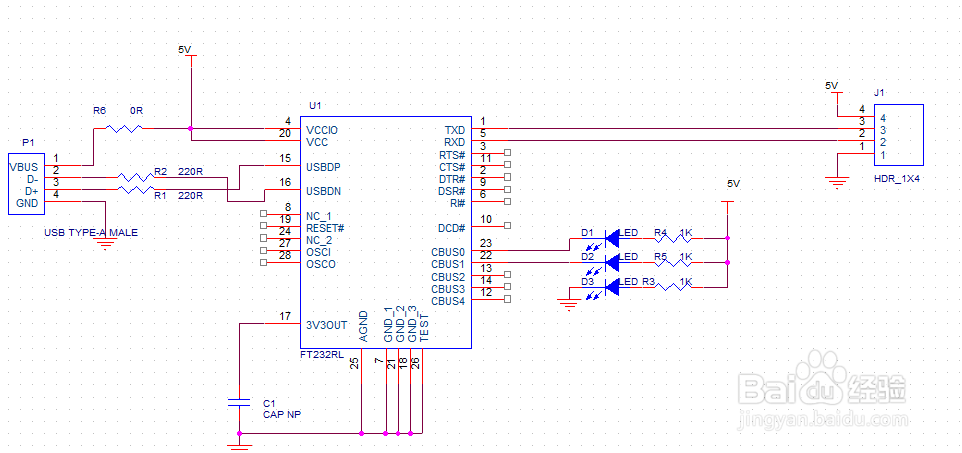

第五步，然后将各个元器件用电气走线连接起来，这样原理图设计就完成了；

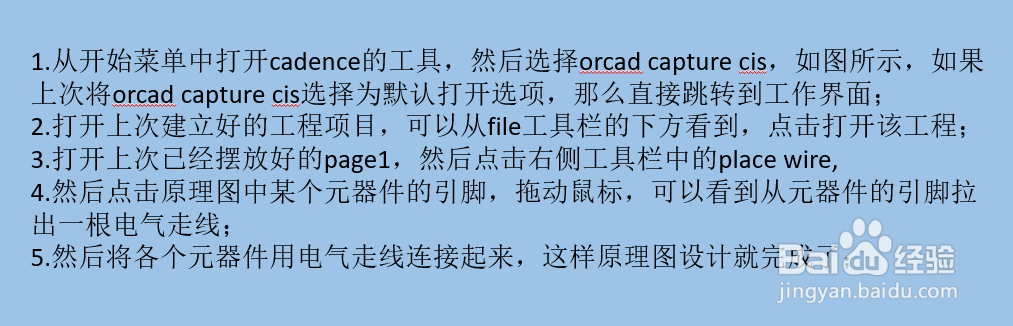

总结1/1

1.从开始菜单中打开cadence的工具，然后选择orcad capture cis，如图所示，如果上次将orcad capture cis选择为默认打开选项，那么直接跳转到工作界面；

2.打开上次建立好的工程项目，可以从file工具栏的下方看到，点击打开该工程；

3.打开上次已经摆放好的page1，然后点击右侧工具栏中的place wire,

4.然后点击原理图中某个元器件的引脚，拖动鼠标，可以看到从元器件的引脚拉出一根电气走线；

5.然后将各个元器件用电气走线连接起来，这样原理图设计就完成了；

注意事项

以上就是cadence中原理图设计各元器件进行电气连接的方法，希望对你有所帮助，谢谢！
