标高轴网是制作一个项目的基础，轴网的创建可以在平面或者立面视图中进行创建，大多情况下在平面视图中创建，本文雪影F山将为大家简单的介绍下revit中轴网的创建方法，希望能够对大家有帮助。工具/原料more电脑revit方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

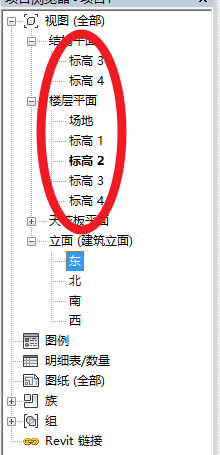

轴网一般在平面进行创建，我们在项目浏览器中选择一个平面。

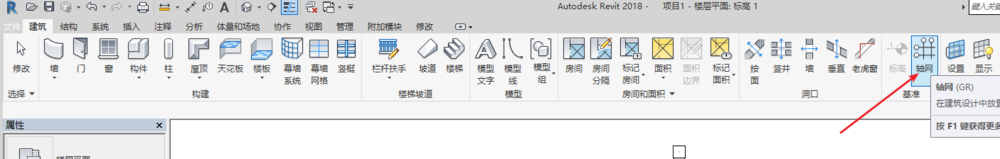

2/8进入平面后点击轴网选项就可以进行绘制，绘制前或者绘制后都可以在属性浏览器对轴网进行相应设置。

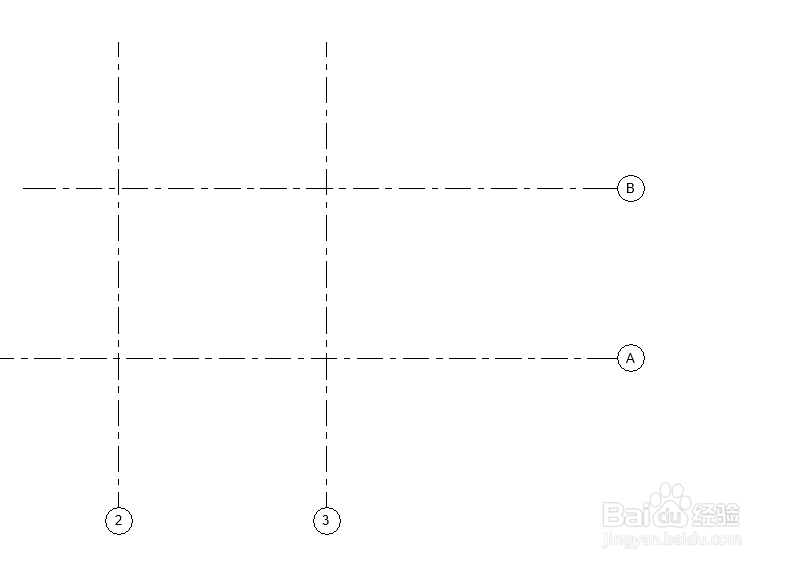

3/8轴网端点处的标号默认是连续的，一般来说竖直轴网从左到右编号以数字命名，水平轴网从下到上以字母命名。

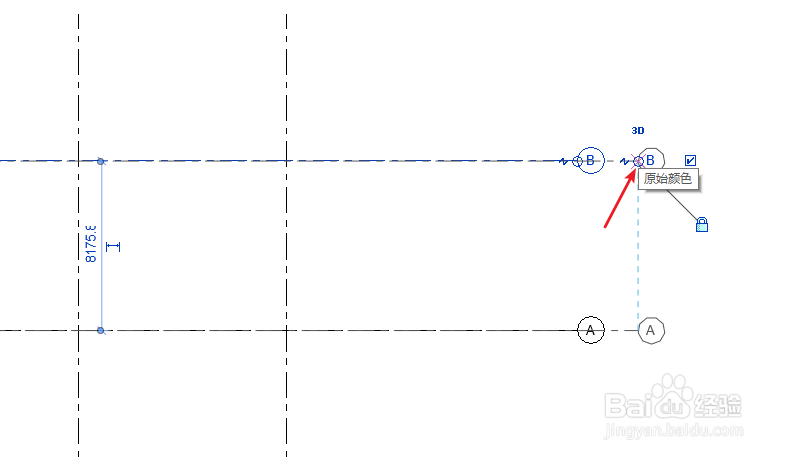

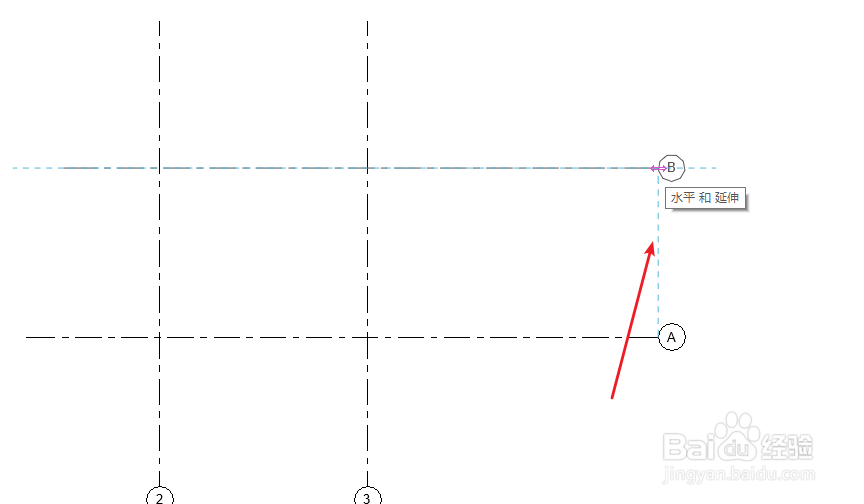

4/8当两个端点在同一竖直或者水平面上会出现虚线（蚂蚁线），这样我们点击其中一条，点击圆圈处拖动，另外轴网也会随之变化。

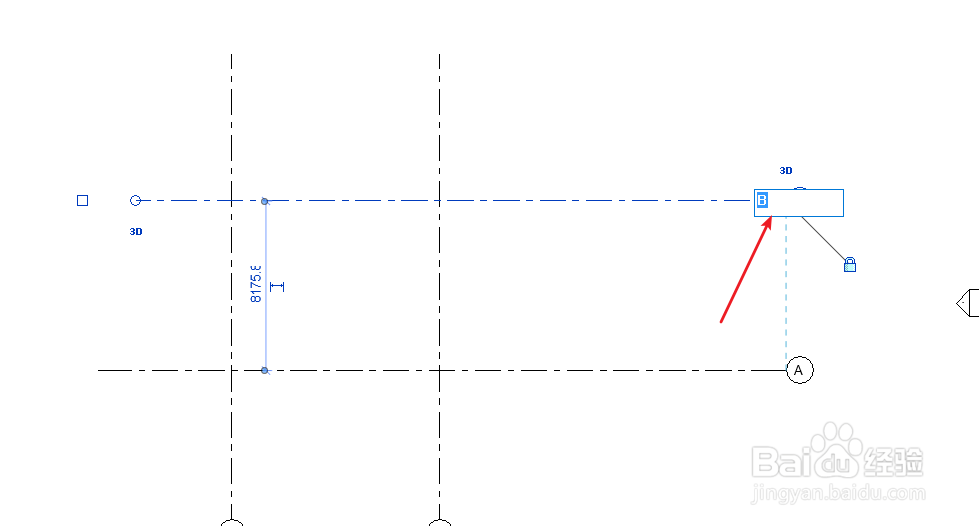

5/8双击标头可以对轴网名称进行修改，修改后点击空白处即可。

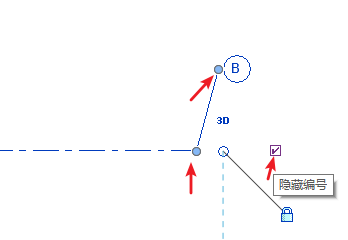

6/8点击折断线处可以对轴网端头位置进行调整，拖动夹点修改位置，其中一个控制垂直、一个控制水平方向，点击隐藏编号可以隐藏端点处编号。。

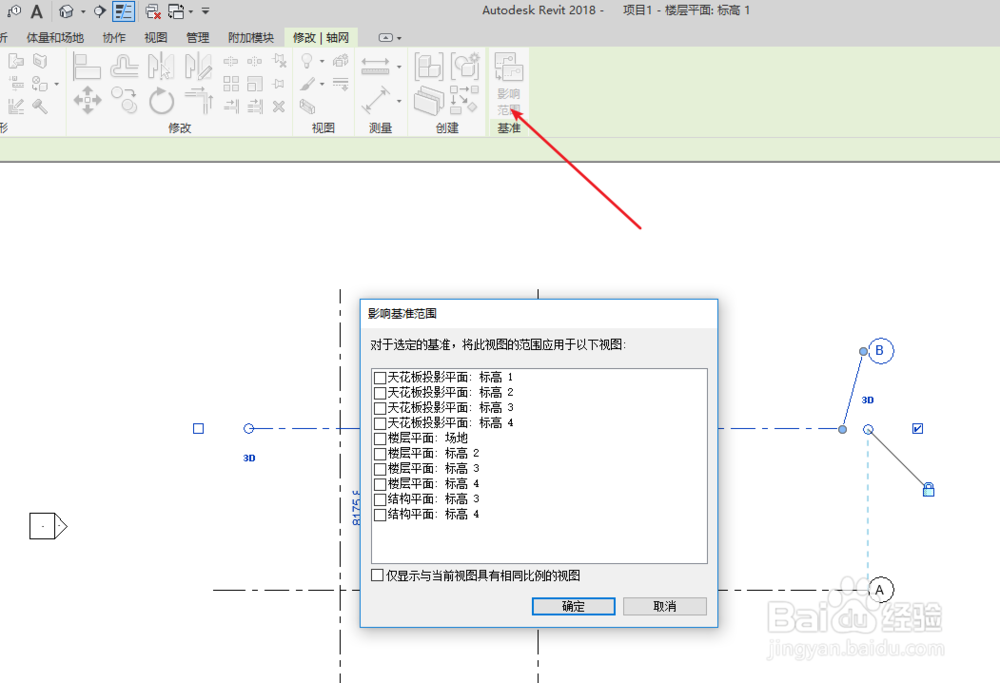

7/8选择一个轴网，点击影响范围，可以对不同平面的轴网影响范围进行设置调整。

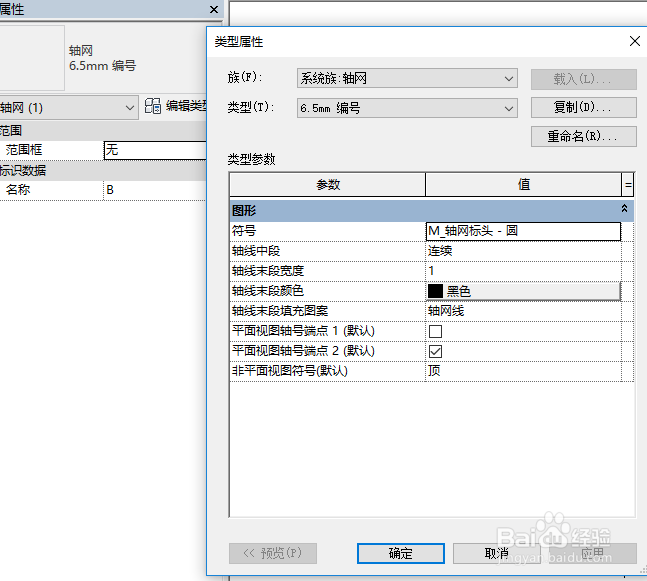

8/8点击属性浏览器编辑类型可以对轴网进行相应设置，一般实际项目中绘制轴网可以通过阵列、复制等方式快速绘制，希望能够对大家有帮助。
注意事项感谢支持雪影F山，希望能够对大家有帮助。
