我们在使用松下FPX-COM5做以太网通讯时，需要先对它进行设置，那么，我们该如何设置“FPX-COM5”呢？下面我就跟大家分享下设置FPX-COM5的具体方法。工具/原料more电脑FPX-COM5插件网线Configurator WD软件松下FPX或FPXH系列PLC方法/步骤1/6分步阅读

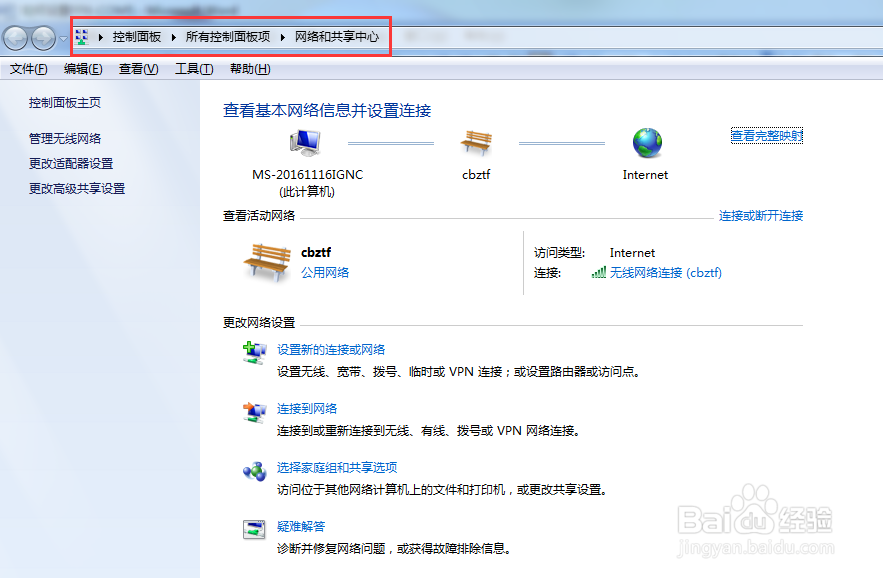

将FPX-COM5插在松下PLC上，然后用网线将FPX-COM5与电脑连接起来，并打开电脑的网络共享中心。

2/6

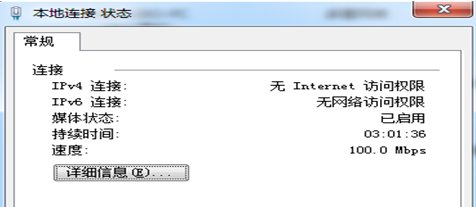

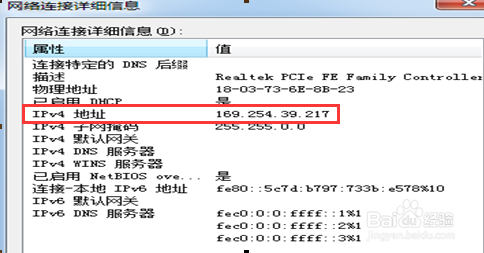

查看电脑的本地IP。查看方法：点“本地连接”→点“详细信息”。记住IP地址。

3/6

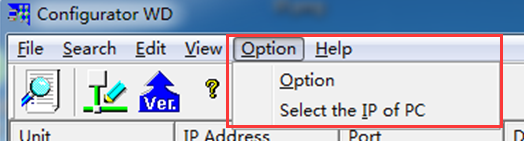

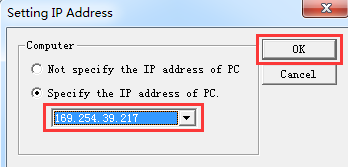

打开Configurator WD设置软件，点Option图标，再点“Select the IP of PC”， 再下拉菜单中选择本地连接显示的IP，然后点OK。

4/6

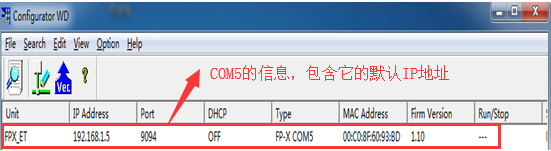

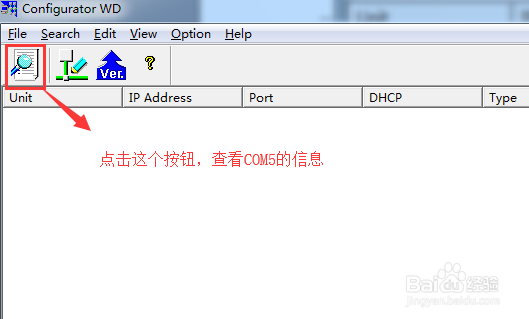

读取FPX-COM5的信息，查看它的默认IP。方法：根据下图的指示操作。

5/6

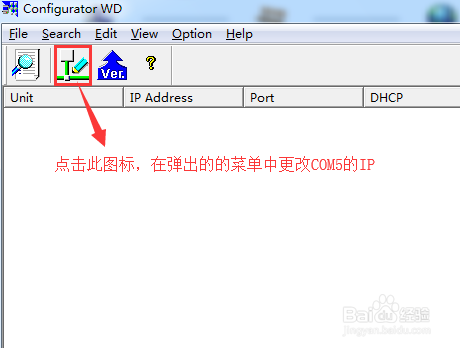

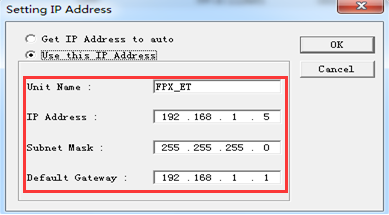

在第四步会发现COM5的默认IP地址与电脑的IP地址不同。则需将IP 改成与电脑本地连接同一网段的IP，比如:“上边本地连接显示,169.254.39.217,那就将这个IP改成169.254.39.218”，设置完后点OK。方法：根据下图的指示操作。

6/6

完成以上设置后，就可以打开松下GR软件，在“通信设置”中进行如下设置（9094为COM5默认端口）。设置完成后点OK，然后就可以利用网线下载和监控程序了。

注意事项

需将COM5与电脑的IP设为同一网段
